Обзор двухдиапазонной Wi-Fi точки EnGenius EAP600

28.01.2014
  1. Комплектация
  2. Разбираем устройство
  3. Тестирование
  4. Заключение



Сейчас в больших городах Wi-Fi частота 2,4 ГГц сильно зашумлена. В офисных центрах на одном канале сосуществуют по несколько Wi-Fi точек, которые создают друг другу помехи. Поэтому все постепенно переходят на частоту 5 ГГц. На этой частоте больше непересекающихся каналов и частотный диапазон довольно свободный.

В этом обзоре мы рассмотрим гигабитную Wi-Fi точку доступа EnGenius EAP600, которая умеет одновременно работать в частотном диапазоне 2,4 и 5 ГГц.

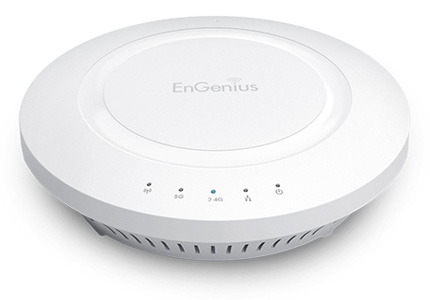

Обзор EnGenius EAP600

Основные характеристики EnGenius EAP600

Частота Wi-Fi:2,4 / 5 ГГц
Скорость Wi-Fi:300 / 300 Мбит/с
Max мощность:29 дБм (800 мВт) / 26 дБм (398 мВт)
Max чувствительность:-98 дБм / -90 дБм
Стандарты:IEEE 802.11 b/g/n
Тип антенны:4 × встроенные антенны с усилением 5 дБи

Комплектация



EnGenius EAP600 поставляется в картонной коробке, запаянной полиэтиленовой пленкой. Упаковка с изображением устройства сделана из тонкого картона.

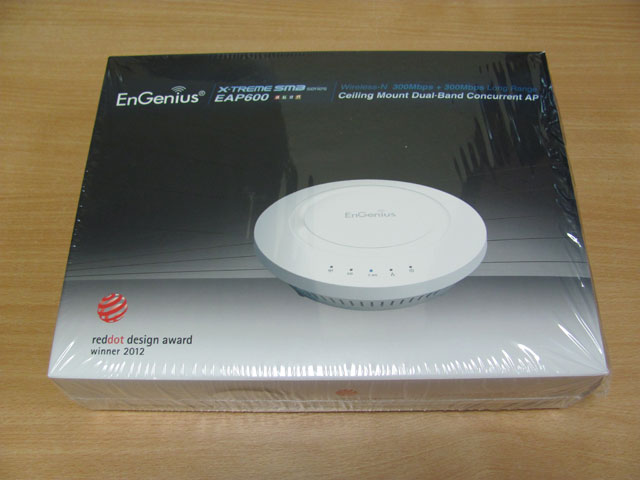

Упаковка EnGenius EAP600

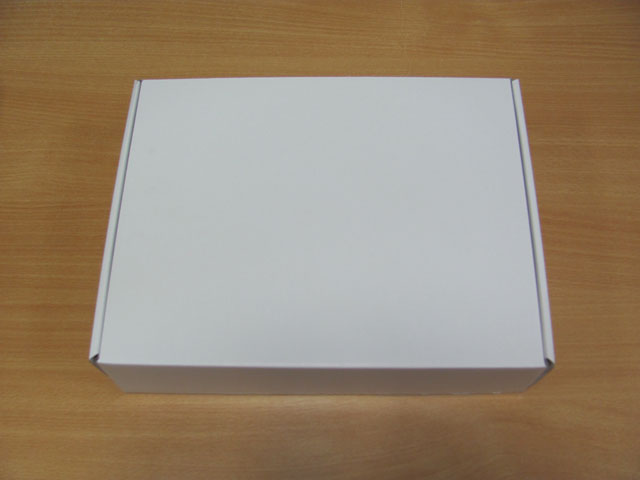

Внутри упаковки находится белая коробка из толстого картона.

Коробка EnGenius EAP600

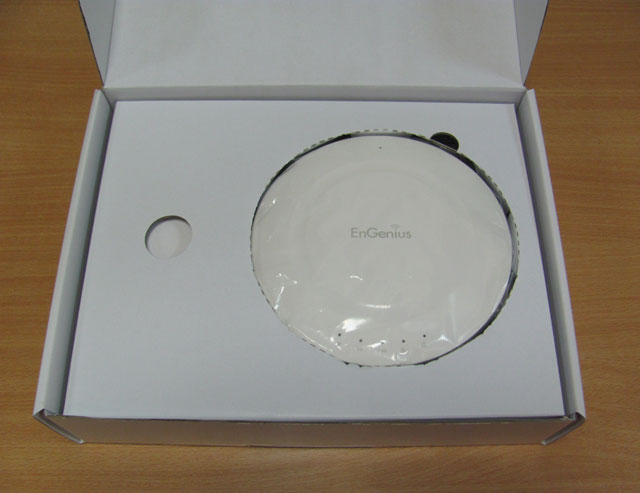

В коробке уложены комплектующие устройства.

Содержимое коробки EnGenius EAP600

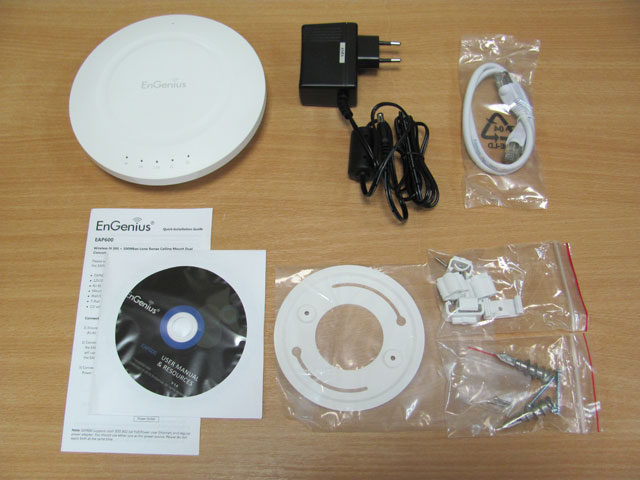

В комплектацию входят:

  1. Wi-Fi точка доступа EnGenius EAP600.
  2. Обычный блок питания с jack разъемом и ферритовым кольцом для исключения электромагнитных помех.
  3. Патч-корд
  4. Диск и инструкция по быстрой установке.
  5. Комплект креплений для установки устройства на стену или подвесной потолок.

Комплектующие EnGenius EAP600

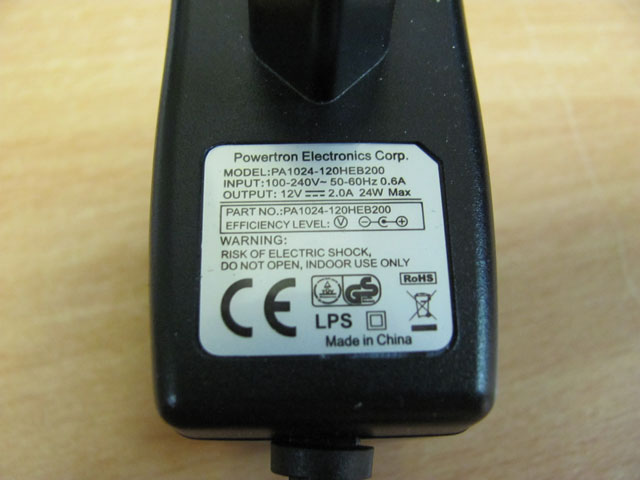

Блок питания выдает на выходе постоянное напряжение 12 В и ток 2 A.

Блок питания EnGenius EAP600

Точка доступа EAP600 поддерживает подачу питания по сетевому кабелю по технологии POE, но POE блок питания в комплект не входит. Чтобы запитать EnGenius EAP600 по POE, нужен гигабитный блок питания на 48В EnGenius EPE-5818Gaf.

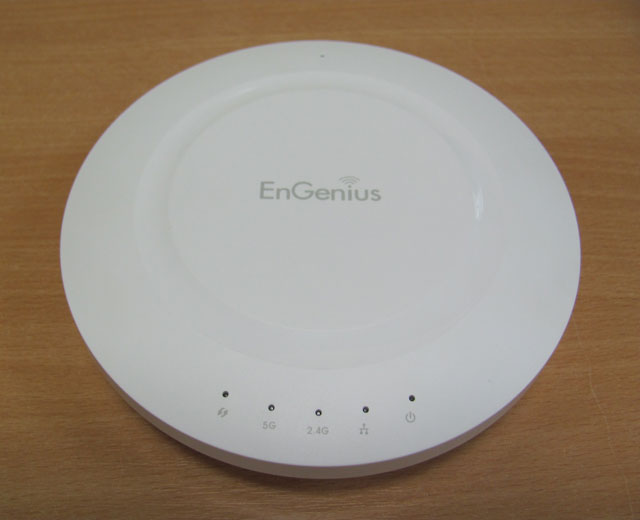

Корпус устройства изготовлен из матового белого пластика, поэтому на нем не видны отпечатки пальцев.  Сверху расположены следующие индикаторы: WPS, Wi-Fi 5 ГГц, Wi-Fi 2,4 ГГц, подключение сетевого кабеля и подача питания.

Индикаторы EnGenius EAP600

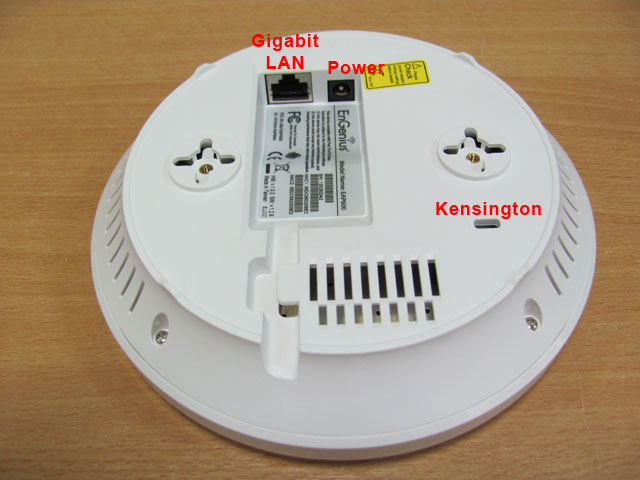

Снизу устройства находится гигабитный сетевой порт, разъем для подключения блока питания, отверстия для крепления устройства на стену и вентиляционные отверстия. Также на корпусе есть небольшое овальное отверстие для установки специального замка Kensington со стальным тросиком. Такие замки можно встретить в супермаркетах, которые продают ноутбуки и другую технику. Этот замок позволяет снизить риск кражи устройства.

EnGenius EAP600 - вид снизу





Разбираем устройство

Разберем EnGenius EAP600 и посмотрим, что там внутри устройства.

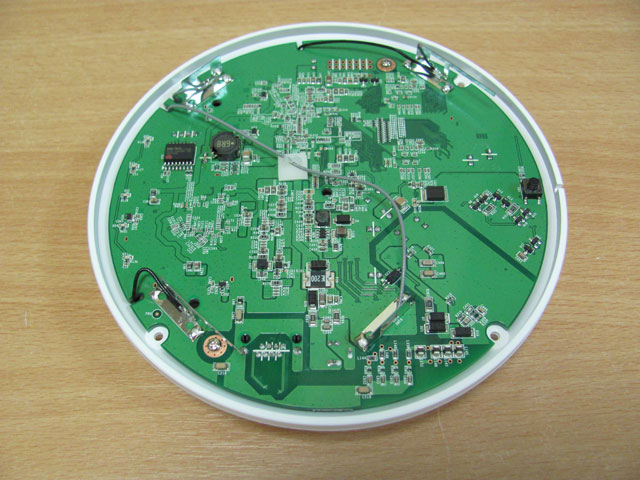

Раскручивать точки доступа EnGenius одно удовольствие. Они собраны на шурупах, а не пластиковых защелках, поэтому устройство легко разбирать и нет страха что-то сломать при разборке. Откручиваем шурупы на корпусе и снимаем верхнюю крышку. Перед нами появляется плата с установленными антеннами.

Разборка EnGenius EAP600

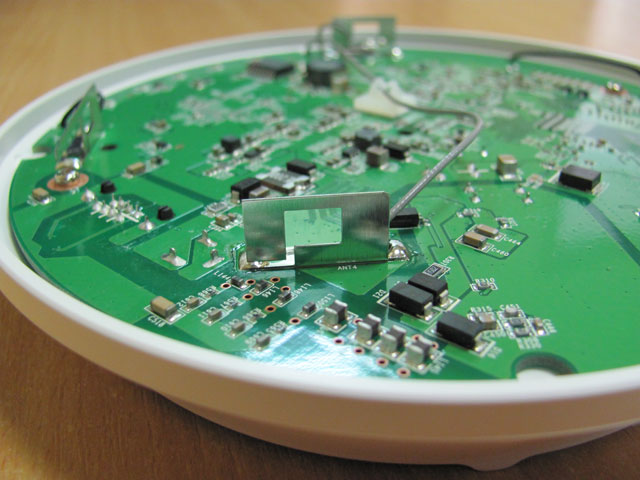

Так на плате выглядят антенны на 5 ГГц, их 2 штуки.

Антенна 5ГГц в EnGenius EAP600

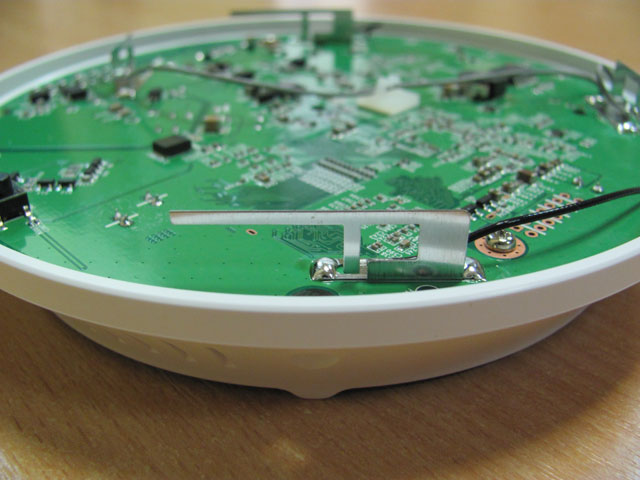

Антенны на 2,4 ГГц имеют больший размер, их также 2 штуки.

Антенна 2,4 ГГц в EnGenius EAP600

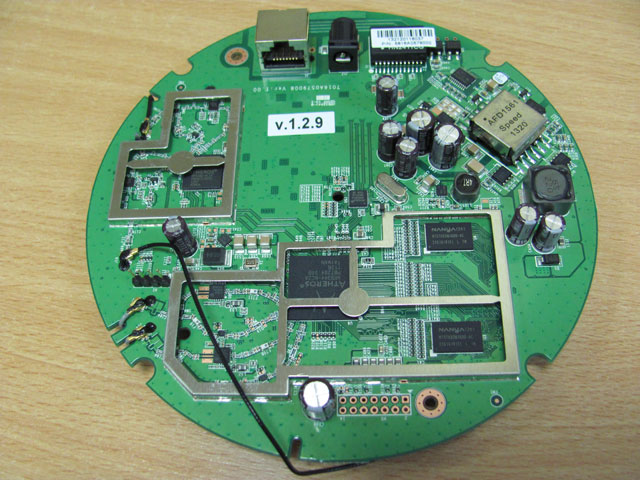

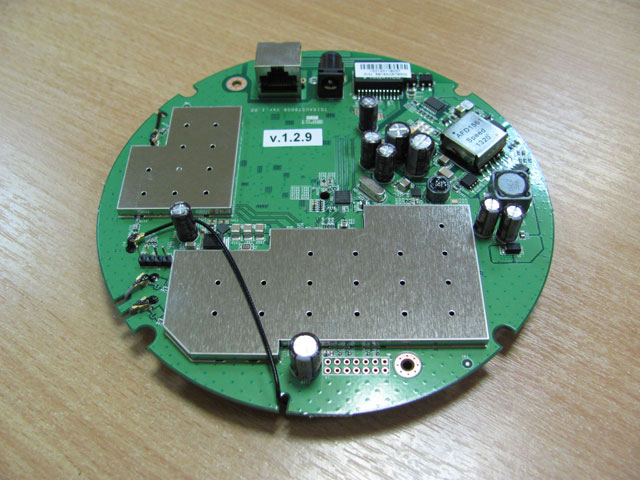

Откручиваем болты, которые крепят плату и переворачиваем ее обратной стороной. Над микросхемами установлены металлические экраны.

Металлические экраны на плате EnGenius EAP600

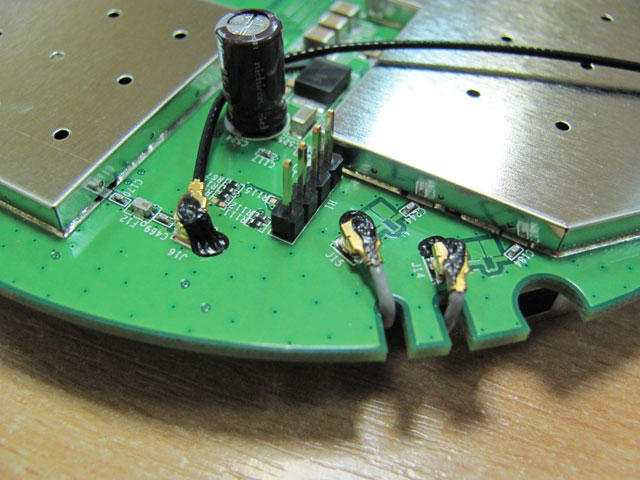

Антенны подключаются к плате с помощью пигтейлов (переходников). Разъемы пигтейлов приклеены к плате каплями какой-то пластмассы, чтобы случайно не отсоединились. Пластмасса мягкая и при желании разъемы можно отсоединить от платы.

Крепление пигтейлов EnGenius EAP600



Снимаем металлический экран и видим микросхемы.

Плата EnGenius EAP600

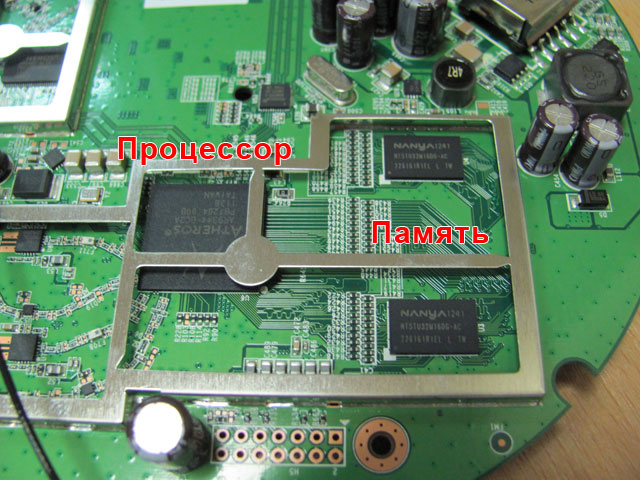

Большой чип представляет процессор Atheros AR9344 с частотой 600МГц. Рядом установлены две небольшие микросхемы памяти NANYA 1241 NT5TU32M16DG-AC по 32 МБ каждая. Всего в устройстве установлено 64 МБ ОЗУ.

Процессор и память EnGenius EAP600

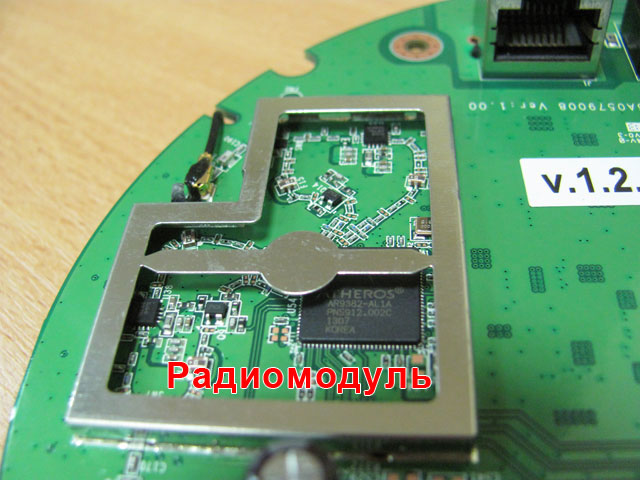

Радиомодуль представлен микросхемой Atheros AR9382, которая обеспечивает работу Wi-Fi точки на частотах 2,4 и 5 ГГц в стандартах 802.11a/b/g/n. Точка доступа работает со скоростью до 300 Мбит/с на каждой частоте.

Радиомодуль EnGenius EAP600

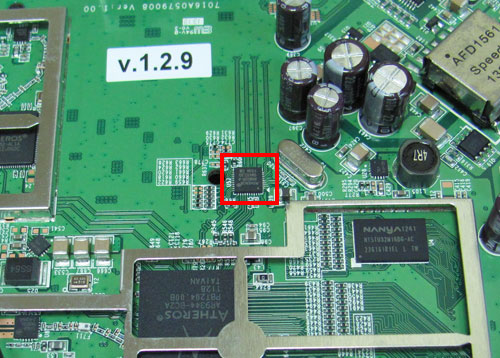

Гигабитным сетевым портом управляет маленькая микросхема Atheros AR8035-A в центре платы.

Микросхема сетевого порта EnGenius EAP600



Все дорожки и пайка на плате выполнены очень качественно. Видно, что плата сделана на высокотехнологичном современном оборудовании. К качеству изготовления печатной платы EnGenius EAP600 претензий нет.



Тестирование

Проведем тестирование устройства. Проверим, какую максимальную скорость может обеспечить EAP600 при одновременном использовании 2,4 и 5 ГГц.

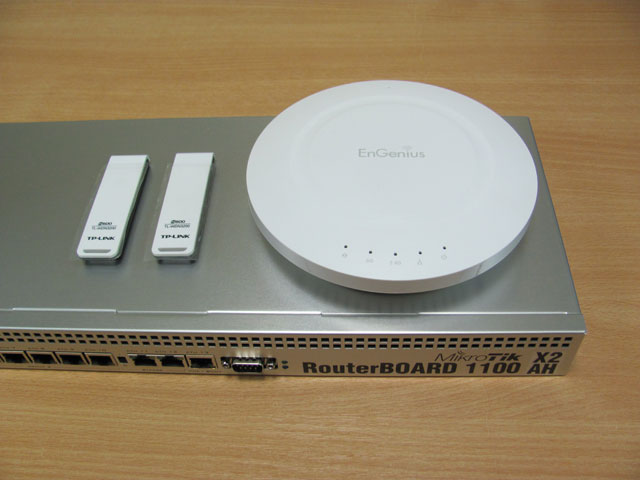

Для тестирования скорости будем использовать следующее оборудование:

  • Wi-Fi точку доступа EnGenius EAP600.
  • Два компьютера и два скоростных Wi-Fi адаптера TP-Link TL-WDN3200, которые работают на 2,4 и 5 ГГц.
  • Производительный маршрутизатор MikroTik RB1100AHx2

Оборудование для теста EnGenius EAP600



Подключаем к Wi-Fi точке EAP600 два компьютера. Один подключаем на частоте 2,4 Ггц, а второй - на 5 ГГц. После этого на двух компьютерах одновременно запускаем тесты для измерения скорости.

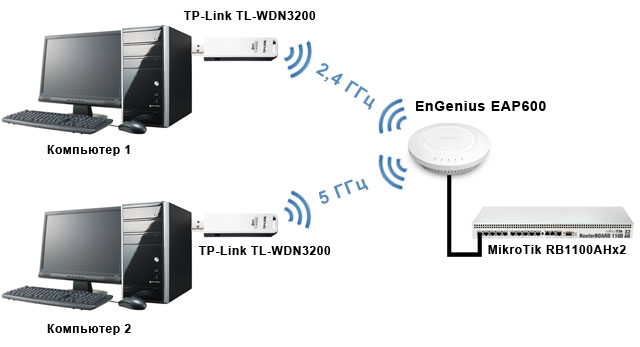

Схема подключения оборудования

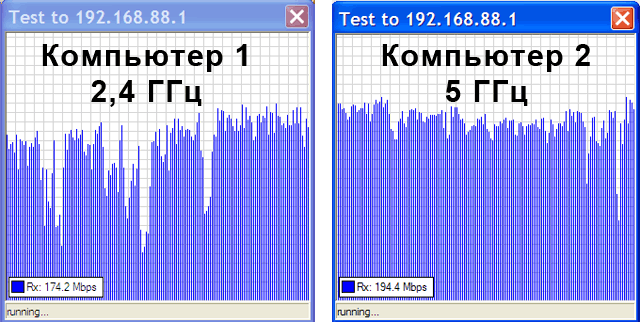

Результаты теста на загрузку пакетами 1500 байт:

  • Компьютер1 на 2,4 ГГц показал среднюю скорость загрузки 170 Мбит/с.
  • Компьютер2 на 5 ГГц показал среднюю скорость загрузки 190 Мбит/с.

Средняя скорость загрузки EnGenius EAP600



Результаты теста на отдачу пакетами 1500 байт:

  • Компьютер1 на 2,4 ГГц показал среднюю скорость отдачи 180 Мбит/с.
  • Компьютер2 на 5 ГГц показал среднюю скорость отдачи 170 Мбит/с.

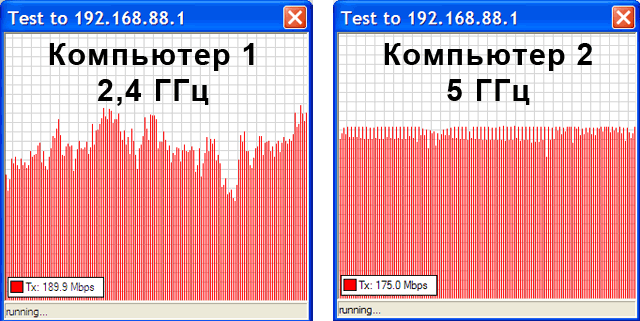

Средняя скорость отдачи EnGenius EAP600

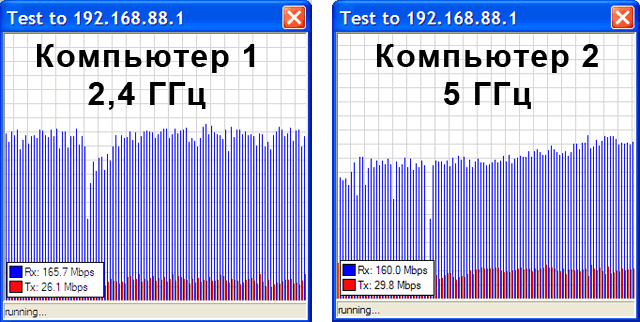

Двунаправленный тест скорости пакетами 1500 байт:

  • Компьютер1 на 2,4 ГГц показал среднюю загрузку 160 Мбит/с, отдачу 20 Мбит/с.
  • Компьютер2 на 5 ГГц показал среднюю загрузку 155 Мбит/с, отдачу 25 Мбит/с.

Двунаправленный тест скорости EnGenius EAP600



Вы, наверное, заметили, что графики на 2,4 ГГц идут не такие ровные, как на 5 ГГц. Это связано с тем, что на 2,4 ГГц на нашем канале работает еще как минимум 3 Wi-Fi точки, которые создают помехи. Вот так выглядит наш беспроводной эфир на 2,4 ГГц.

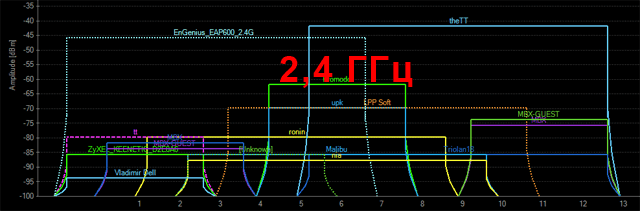

Зашумленный эфир 2,4 ГГц



Беспроводной эфир на 5 ГГц абсолютно чистый.

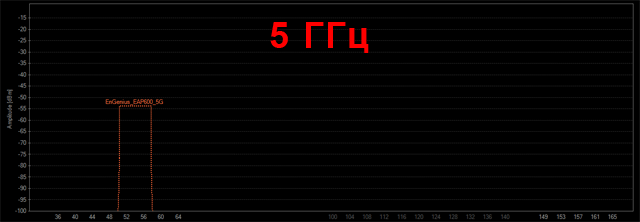

Чистый эфир 5 ГГц



Как видите, у частоты 5 ГГц есть большой потенциал и на нее стоит переходить в условиях зашумленного эфира 2,4 ГГц.



Заключение

Wi-Fi точка доступа EnGenius EAP600 показала в тестах отличную скорость при одновременном использовании 2,4 и 5 ГГц. Выделим сильные и слабые стороны устройства.

Достоинства :

  • Одновременная работа Wi-Fi на частотах 2,4 и 5 ГГц.
  • Высокая скорость по Wi-Fi.
  • Гигабитный сетевой порт.
  • Высокая выходная мощность, которую можно регулировать.
  • Невысокая цена по сравнению с аналогичными двухдиапазонными Wi-Fi точками других производителей.

Недостатки:

  • В комплекте нет POE блока питания, для удаленного запитывания устройства по сетевому кабелю. POE адаптер при необходимости придется купить отдельно.

Сейчас в офисы, кафе и гостиницы начинают активно устанавливать Wi-Fi точки доступа с поддержкой  частоты 5 ГГц, поскольку частотный диапазон 2,4 ГГц сильно перегружен. Если вы приобретаете Wi-Fi точку впервые, подумайте, появятся ли в ближайшие 1-2 года рядом с вами другие Wi-Fi точки на 2,4 ГГц, которые будут создавать помехи. Если такие соседи у вас уже есть или будут, то рекомендуем приобрести двухдиапазонную Wi-Fi точку EnGenius EAP600.
