Настройка EnGenius EAP150 усилителем Wi-Fi

31.05.2013

Содержание:

  1. Настройка сетевой карты компьютера
  2. Настройка Wi-Fi точки в режиме «универсальный репитер»
  3. Настройка LAN



Режим универсальный репитер (universal repeater) часто используют, когда нужно усилить Wi-Fi сигнал с помощью дополнительной Wi-Fi точки без подключения ее к роутеру по кабелю.

Например, у вас дома стоит Wi-Fi роутер и в дальней комнате слабый Wi-Fi сигнал. Провести в дальнюю комнату кабель для подключения Wi-Fi точки нет возможности или желания. В этом случае между Wi-Fi роутером и дальней комнатой ставим беспроводную точку в режиме «универсальный репитер», которая получает Wi-Fi сигнал от роутера и усиливает его.

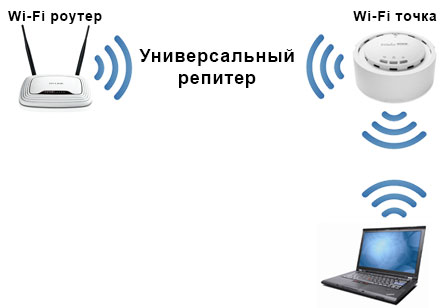

Универсальный репитер

Принцип работы универсального репитера.

При использовании режима универсального повторителя снижается пропускная способность, по сравнению с кабельным подключением. Однако, если нет возможности проложить кабель, то лучше иметь невысокую пропускную способность, чем отсутствие Wi-Fi связи вообще.

В этой статье вы узнаете, как настроить Wi-Fi точку доступа EnGenius EAP150 в режиме Universal Repeater.

Настройка сетевой карты компьютера

Подключите Wi-Fi точку к компьютеру и выполните настройку сетевой карты. EnGenius EAP150 по умолчанию имеет IP адрес 192.168.1.1, поэтому на сетевой карте настроим IP адрес, например 192.168.1.21

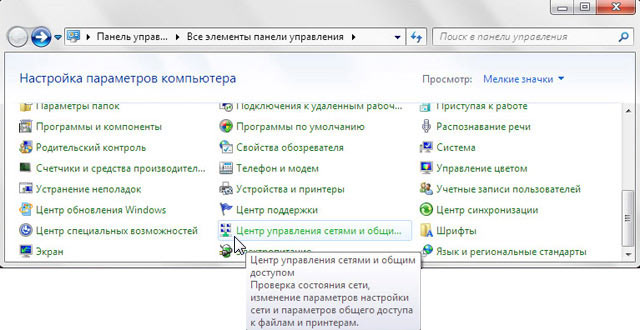

В операционной системе Windows 7 откройте ПускПанель управленияЦентр управления сетями и общим доступом.

Панель управления Windows 7

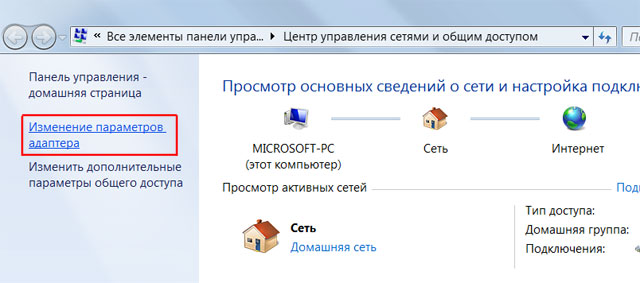

Выберите Изменение параметров адаптера.

Изменение параметров адаптера

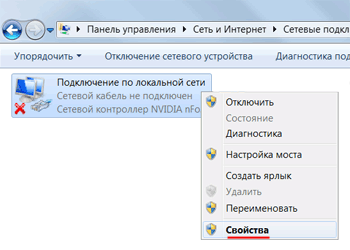

Кликните правой кнопкой мыши на Подключение по локальной сети и нажмите Свойства.

Подключение по локальной сети

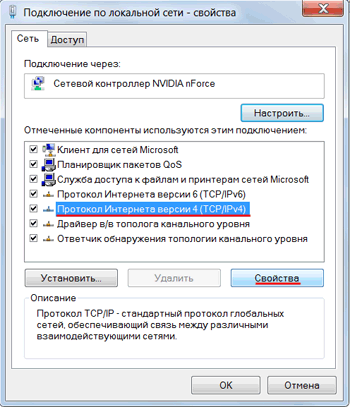

Выберите Протокол Интернета версии 4 (TCP/IPv4) и нажмите кнопку Свойства.

Протокол Интернета версии 4 (TCP/IPv4)

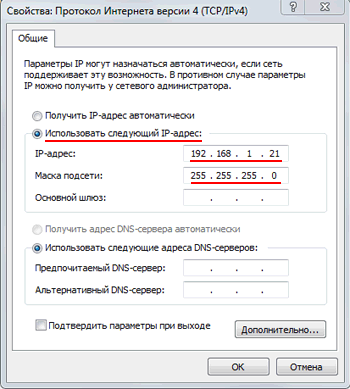

В окне укажите Использовать следующий IP-адрес, пропишите IP-адрес 192.168.1.21, Маска подсети 255.255.255.0 и нажмите кнопку .

Параметры IP



Настройка Wi-Fi точки в режиме «универсальный репитер»

Чтобы попасть в настройки EnGenius EAP150, откройте Internet Explorer или любой другой браузер, и введите в адресной строке 192.168.1.1

192.168.1.1

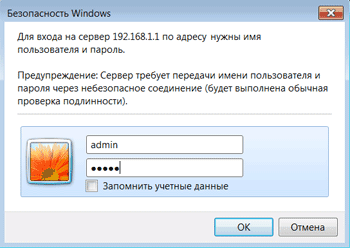

Введите имя пользователя admin, пароль admin и нажмите на кнопку OK.

Имя пользователя и пароль

После этого откроется Web интерфейс для настройки устройства.

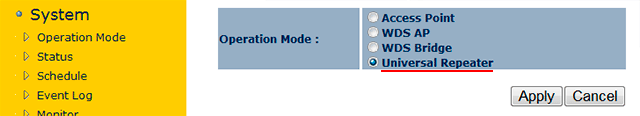

Перейдите в меню System → Operation Mode, выберите режим работы Universal Repeater (универсальный репитер) и нажмите кнопку Apply.

EnGenius - universal repeater mode

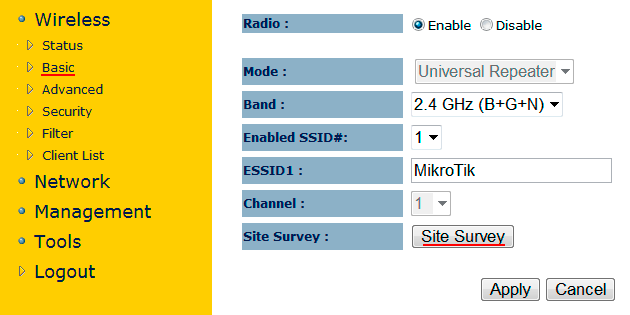

Откройте меню Wireless → Basic и нажмите кнопку Site Survey.



Настройка Wi-Fi репитера Engenius EAP150

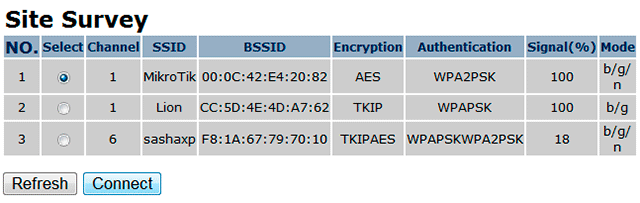

В появившемся окне выберите ваш Wi-Fi роутер и нажмите кнопку Connect.

Выбор Wi-Fi роутера

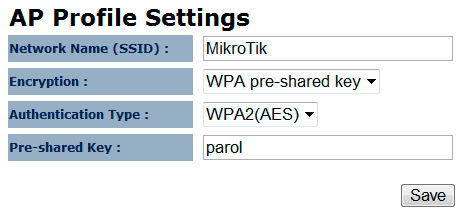

Укажите параметры пароля, используемые для подключения к Wi-Fi роутеру. Параметры должным быть один в один как на роутере!

  • Encryption — тип шифрования;
  • Authentication Type — тип аутентификации;
  • Pre-shared Key — пароль для подключения к Wi-Fi роутеру.

Параметры безопасности Wi-Fi роутера

После этого нажмите кнопку Save. При успешном подключении точки доступа к роутеру появится сообщение как на рисунке ниже. Далее нажимаем кнопку Close.

Wi-Fi репитер успешно подключен

В главном окне нажимаем кнопку Apply для применения настроек.

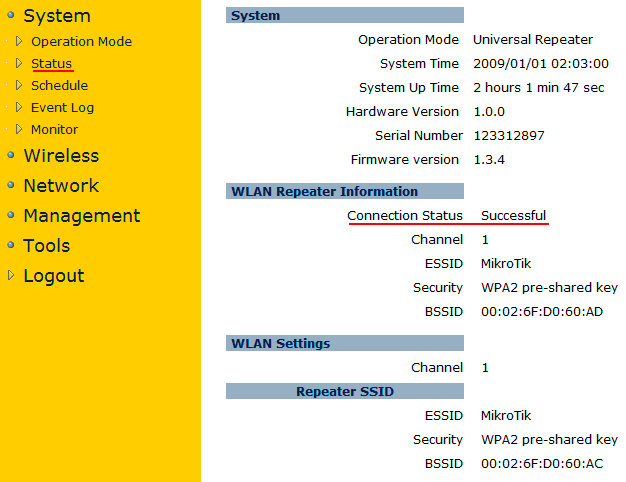

Статус подключения можно посмотреть в меню System → Status. При успешном подключении в поле Connection Status будет значение Successful.

Статус подключения Wi-Fi репитера



Настройка LAN

Чтобы можно было войти в настройки EnGenius EAP150 по Wi-Fi, настроим параметры LAN.

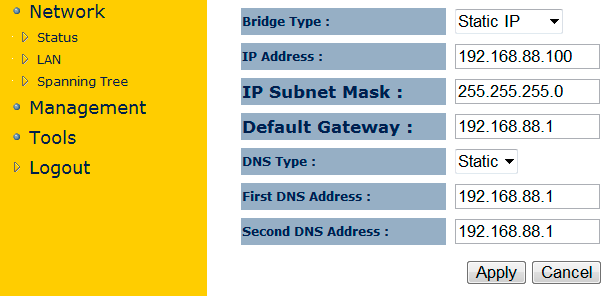

Откройте меню Network → LAN и выполните настройку:

  • Bridge Type — выбираем способ получения сетевых настроек Static IP. Так мы будем точно знать, на каком IP адресе находится беспроводная точка доступа.
    Dinamic IP — IP адрес будет присваиваться автоматически по DHCP. В этом случае у вас в сети должен работать DHCP сервер.
    Static IP — сетевые настройки вводятся вручную.
  • IP Address — IP адрес точки доступа 192.168.88.100. Этот адрес выбран из диапазона IP адресов 192.168.88.1-192.168.88.254, которые раздает DHCP сервер роутера;
  • IP Subnet Mask — маска подсети 255.255.255.0;
  • Default Gateway — шлюз по умолчанию 192.168.88.1 это IP адрес нашего роутера;
  • DNS Type — способ получения адресов DNS серверов Static.
    Dinamic — IP адреса DNS серверов будут присваиваться автоматически по DHCP.
    Static — IP адреса DNS серверов вводятся вручную.
  • First DNS Address — первичный DNS сервер 192.168.88.1 это IP адрес DNS сервера нашего роутера;
  • Second DNS Address — вторичный DNS сервер 192.168.88.1 это IP адрес DNS сервера нашего роутера;

LAN настройки репитера EnGenius EAP150

Для применения настроек нажмите кнопку Apply.



На этом настройка универсального репитера завершена. EnGenius EAP150 можно отключить от компьютера, установить в необходимом месте, и подключиться к точке по Wi-Fi.

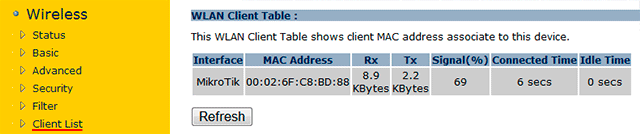

После подключения, можно войти в меню Wireless → Client List и увидеть MAC адрес подключенного клиентского устройства.

Список клиентов Wi-Fi репитера
