Настройка EnGenius EAP150 WDS репитером

03.06.2013

Содержание:

  1. Настройка основной Wi-Fi точки доступа
  2. Настройка дополнительной Wi-Fi точки доступа



Режим WDS репитер используют, когда нужно расширить беспроводное покрытие с помощью дополнительных Wi-Fi точек, но без подключения их по кабелю. В этом режиме беспроводные точки объединяются в единую сеть по Wi-Fi.

WDS репитер

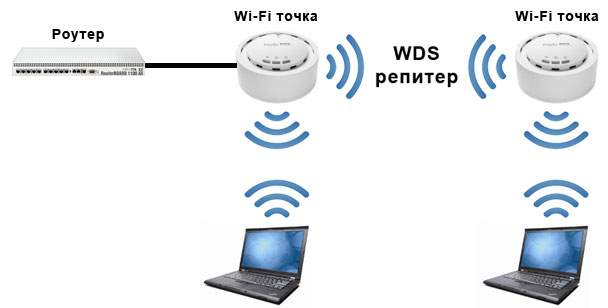

Принцип работы WDS репитера.



Режим WDS репитер отличается от универсального репитера тем, что MAC адреса клиентских устройств сохраняются в сети.

При использовании технологии WDS снижается пропускная способность, по сравнению с кабельным подключением. Однако, если нет возможности проложить кабель, то лучше иметь невысокую пропускную способность, чем отсутствие Wi-Fi связи вообще.

Еще одним недостатком технологии WDS считается поддержка Wi-Fi устройствами только WEP шифрования, которое сейчас легко взламывается. Современная Wi-Fi точка EnGenius EAP150 лишена этого недостатка и поддерживает безопасное WPA шифрование. Поэтому ваша беспроводная WDS сеть будет надежно защищена.

В этой статье вы узнаете, как настроить Wi-Fi точку доступа EnGenius EAP150 в режиме WDS Repeater.

1. Настройка основной Wi-Fi точки доступа

Основная Wi-Fi точка доступа будет подключаться по кабелю к роутеру, который автоматически раздает сетевые настройки по DHCP. Но сначала нужно подключить точку доступа к компьютеру и настроить.

Чтобы попасть в настройки EnGenius EAP150, выполните следующее:

  • Подключите точку доступа к компьютеру;
  • Настройте в сетевой карте компьютера IP адрес 192.168.1.21 и маску подсети 255.255.255.0;
  • Откройте браузер и введите адрес 192.168.1.1 - это адрес точки доступа по умолчанию;
  • В появившемся окне введите имя пользователя admin, пароль admin и нажмите на кнопку OK.

Настройка WAN

Приступим к настройке основной wifi точки EnGenius EAP150 в режиме WDS.

Откройте меню System → Operation Mode, выберите режим работы WDS AP (WDS точка доступа), и нажмите кнопку Apply.

EnGenius - режим WDS

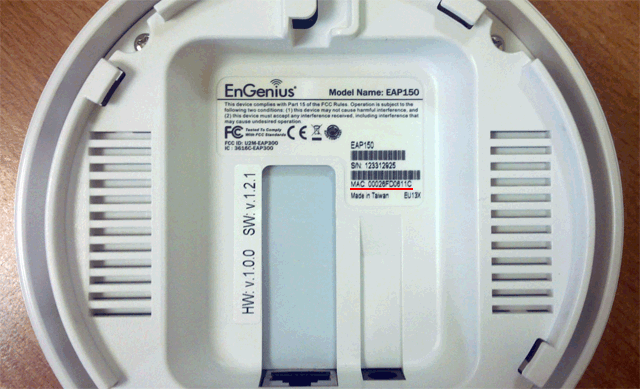

Перед настройкой Wi-Fi нужно узнать MAC адрес основной и дополнительной точки доступа. MAC адрес указан на наклейке с обратной стороны устройства.

MAC адрес на наклейке EnGenius EAP150

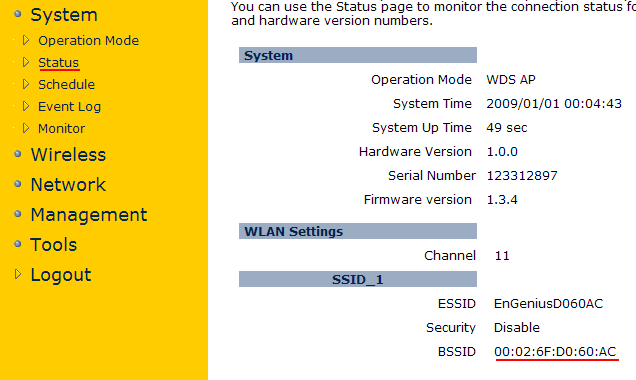

Также MAC адрес можно определить в меню System → Status.

MAC адрес EnGenius EAP150



Наши Wi-Fi точки доступа имеют следующие MAC адреса:

  • основная — 00:02:6F:D0:60:AC
  • дополнительная — 00:02:6F:D0:61:1C

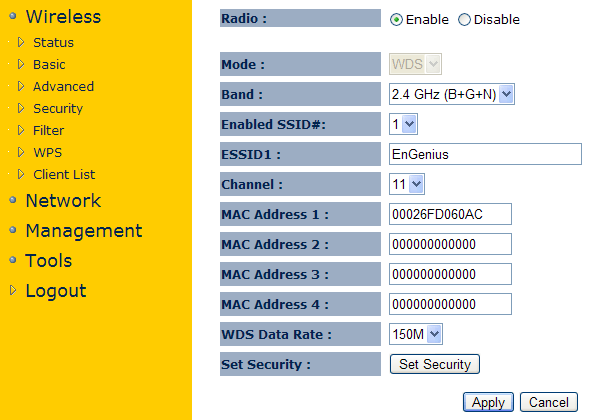

Перейдем к настройке беспроводной точки доступа. Откройте меню Wireless → Basic и выполните следующие настройки:

Настройка Wi-Fi точки Engenius EAP150 в режиме WDS репитер

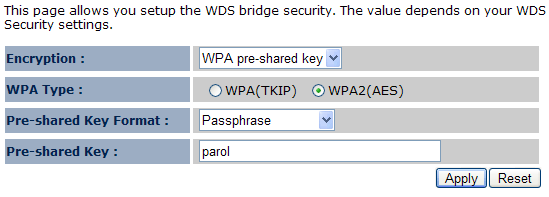

Настройка шифрования WDS

  • В поле ESSID1 укажите название Wi-Fi точки;
  • В списке Channel выберите канал, на котором будут работать Wi-Fi точки. Канал должен быть одинаковым на обоих устройствах!
  • В поле MAC address 1: введите MAC адрес дополнительной точки без символов двоеточий «:»
  • Нажмите кнопку Set Security, чтобы настроить шифрование, которое будет использоваться для передачи данных между точками.
  • В появившемся окне в списке Encryption выберите шифрование WPA pre-shared key.
  • В поле WPA Type укажите WPA2 (AES);
  • В списке Pre-shared Key Format выберите Passphrase;
  • В поле Pre-shared Key введите пароль не менее 8 символов.
  • Нажмите кнопку Apply для применения настроек и закройте окно.
  • После этого нажмите кнопку Apply в главном окне.

Теперь назначим пароль для подключения к Wi-Fi точке доступа клиентских устройств. Для этого откройте меню Wireless → Seсurity и выполните следующие настройки:

  • в списке Encryption выберите шифрование WPA pre-shared key;
  • в поле WPA Type укажите смешанный тип шифрования WPA2 Mixed;
  • в списке Pre-shared Key Type выберите Passphrase;
  • в поле Pre-shared Key введите пароль для подключения к Wi-Fi точке. Длина пароля должна быть не менее 8 символов;
  • примените настройки нажатием кнопки Apply.

Настройка пароля для точки доступа EnGenius EAP150



Настройка LAN

LAN порт основной точки доступа можно настроить на автоматическое получение настроек от роутера по DHCP или ввести настройки вручную. Несмотря на то, что наш роутер раздает настройки автоматически по DHCP, мы настроим точку вручную, чтобы знать на каком IP адресе ее можно будет найти.

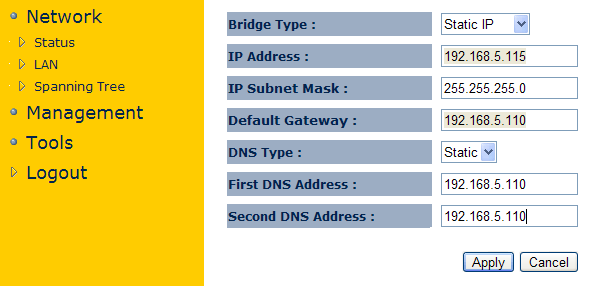

Для настройки LAN откройте меню Network → LAN и выполните следующие настройки:

  • Bridge Type — выбираем Static IP.
    Dinamic IP — IP адрес будет присваиваться автоматически по DHCP. В этом случае у вас в сети должен работать DHCP сервер.
    Static IP — сетевые настройки вводятся вручную;
  • IP Address — IP адрес основной точки доступа 192.168.5.115. Адрес выбран из диапазона IP адресов 192.168.5.111–192.168.5.254, которые раздает роутер;
  • IP Subnet Mask — маска подсети 255.255.255.0;
  • Default Gateway — шлюз по умолчанию 192.168.5.110 - это адрес роутера;
  • DNS Type — способ получения адресов DNS серверов Static.
    Dinamic — IP адреса DNS серверов будут присваиваться автоматически по DHCP.
    Static — IP адреса DNS серверов вводятся вручную;
  • First DNS Address — первичный DNS сервер 192.168.5.110 это адрес DNS сервера роутера;
  • Second DNS Address — вторичный DNS сервер 192.168.5.110 это адрес DNS сервера роутера;
  • нажмите кнопку Apply для применения настроек.

Настройка LAN порта EnGenius EAP150



Если вы настроили LAN на получение автоматических настроек по DHCP, то роутер сам присвоит новый IP адрес точке доступа EnGenius EAP150. Новый IP адрес точки доступа нужно узнать в настройках роутера. Для этого в списке подключенных устройств найдите MAC адрес EnGenius и посмотрите, какой устройству присвоен IP адрес.

После настройки LAN соедините EnGenius EAP150 с роутером и подключитесь к точке по Wi-Fi, чтобы проверить работу интернета.

2. Настройка дополнительной Wi-Fi точки доступа

Дополнительная Wi-Fi точка будет подключаться к основной по Wi-Fi. Подключаем ее к компьютеру и выполняем настройку.

Настройка WAN

Откройте меню System - Operation Mode, выберите режим работы WDS AP (WDS точка доступа), и нажмите кнопку Apply.

EnGenius EAP150 - режим WDS репитера



Напомним MAC адреса беспроводных точек:

  • основная — 00:02:6F:D0:60:AC
  • дополнительная — 00:02:6F:D0:61:1C

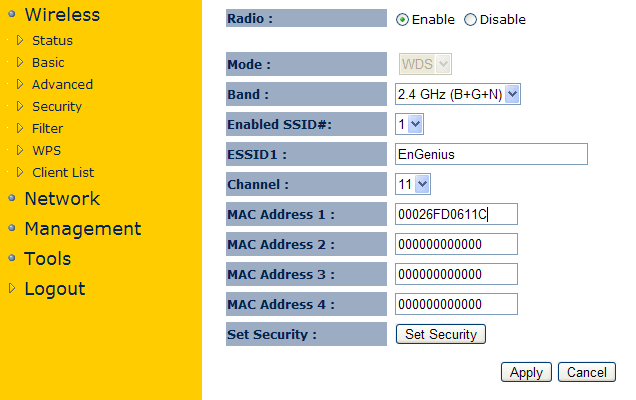

Откройте меню Wireless → Basic и выполните следующие настройки:

Настройка Wi-Fi точки Engenius EAP150 в режиме WDS репитера



Настройка шифрования WDS

  • В поле ESSID1 укажите название Wi-Fi точки, как в основной точке. По желанию можно указать другое название, но тогда в клиентских устройствах придется два раза вводить пароль;
  • В списке Channel выберите канал, на котором будут работать Wi-Fi точки. Канал должен быть одинаковым на обоих устройствах!
  • В поле MAC address 1: введите MAC адрес основной точки без символов двоеточий «:»
  • Нажмите кнопку Set Security, чтобы настроить шифрование, которое будет использоваться для передачи данных между точками.
  • В появившемся окне в списке Encryption выберите шифрование WPA pre-shared key.
  • В поле WPA Type укажите WPA2 (AES);
  • В списке Pre-shared Key Format выберите Passphrase;
  • В поле Pre-shared Key введите пароль не менее 8 символов, который вводили в основной точке.
  • Нажмите кнопку Apply для применения настроек и закройте окно.
  • После этого нажмите кнопку Apply в главном окне.

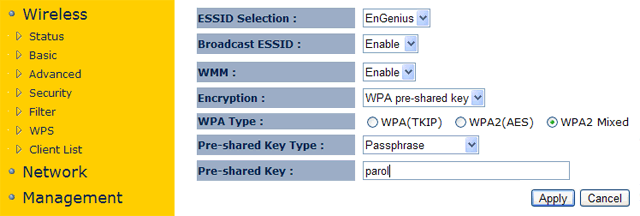

Назначим пароль для подключения к wifi точке клиентских устройств. Откройте меню Wireless → Seсurity и выполните следующие настройки:

  • в списке Encryption выберите шифрование WPA pre-shared key;
  • в поле WPA Type укажите смешанный тип шифрования WPA2 Mixed;
  • в списке Pre-shared Key Type выберите Passphrase;
  • в поле Pre-shared Key введите такой же пароль доступа, как на основной точке. ;
  • нажмите кнопку Apply для применения настроек.

Настройка пароля для точки доступа EnGenius EAP150



Настройка LAN

LAN порт дополнительной точки доступа также настроим вручную.

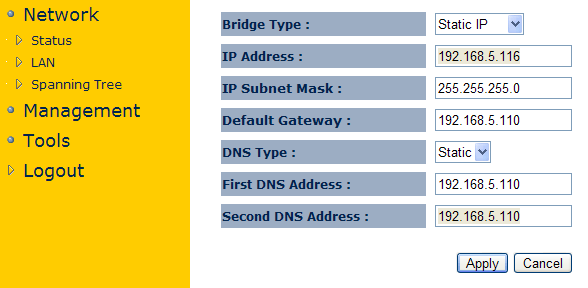

Откройте меню Network → LAN и выполните следующие настройки:

  • Bridge Type — выбираем Static IP.
    Dinamic IP — IP адрес будет присваиваться автоматически по DHCP. В этом случае у вас в сети должен работать DHCP сервер.
    Static IP — сетевые настройки вводятся вручную;
  • IP Address — IP адрес дополнительной точки доступа 192.168.5.116. Адрес выбран из диапазона IP адресов 192.168.5.111–192.168.5.254, которые раздает роутер;
  • IP Subnet Mask — маска подсети 255.255.255.0;
  • Default Gateway — шлюз по умолчанию 192.168.5.110 - это адрес роутера;
  • DNS Type — способ получения адресов DNS серверов Static .
    Dinamic — IP адреса DNS серверов будут присваиваться автоматически по DHCP.
    Static — IP адреса DNS серверов вводятся вручную;
  • First DNS Address — первичный DNS сервер 192.168.5.110 это адрес DNS сервера роутера;
  • Second DNS Address — вторичный DNS сервер 192.168.5.110 это адрес DNS сервера роутера;
  • нажмите кнопку Apply для применения настроек.

LAN настройки EnGenius EAP150



После этого дополнительную точку доступа EnGenius EAP150 отключаем от компьютера и проверяем, что Wi-Fi точки видят друг друга. Наш компьютер подключен кабелем к роутеру. Поэтому проверим командой ping работу цепочки Роутер → Основная точка → Дополнительная точка. Дополнительная точка имеет IP адрес 192.168.5.116.

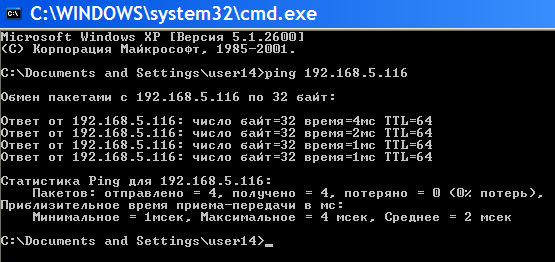

Откройте в Windows меню Пуск → Выполнить, введите cmd и нажмите Enter. После этого в появившемся черном окне введите команду ping 192.168.5.116. При правильной настройке дополнительная точка должна пинговаться, как на рисунке.

Проверка работы WDS репитера EnGenius EAP150



Проверить работу можно также с помощью Wi-Fi адаптера и утилиты подключения, которая умеет подключаться к Wi-Fi точкам с одинаковым SSID, но разными MAC адресами. Стандартный мастер Wi-Fi подключений Windows видит две точки с одинаковым именем как одну. У нас есть адаптер EnGenius EUB9707 и родная утилита, позволяющая видеть разные wifi точки с одним именем.

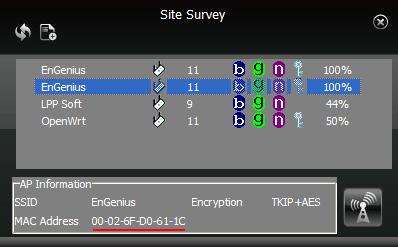

Открываем утилиту подключения, выбираем в списке дополнительную точку с MAC адресом 00:02:6F:D0:61:1C и подключаемся к ней.

Подключение к Wi-Fi точке EnGenius EAP150



Далее открываем браузер и заходим на любой сайт, чтобы проверить работу интернета.

После этого дополнительную точку можно подключить в нужном месте. EnGenius EAP150 расширит Wi-Fi покрытие без подключения по кабелю с помощью технологии WDS.
