Разбираем EnGenius EAP350

28.12.2012

Сейчас в любом современном офисе, гостинице или кафе наличие Wi-Fi сети стало нормой. Для этого ставят Wi-Fi точки доступа, которые предоставляют беспроводной доступ к сети предприятия или интернету.

В целях безопасности многим требуется ограничить доступ к внутренней сети предприятия, но предоставить беспроводной доступ к интернету для гостей. При использовании обычных точек доступа, вам придется ставить несколько таких устройств. Одни будут позволять подключаться к сети предприятия, другие предоставлять гостевой доступ к интернету. Поэтому общие затраты на оборудование будут значительными.

В этом случае выгодно купить Wi-Fi точку доступа EnGenius EAP350, которая специально предназначена для решения таких задач. Она умеет создавать до 4-x виртуальных Wi-Fi точек и позволит заменить несколько устройств. Каждую виртуальную беспроводную точку можно настроить на использование VLAN. Это позволяет, не прокладывая дополнительные кабели, получить несколько виртуальных сетей на существующей кабельной инфраструктуре.

EnGenius EAP350 имеет встроенные антенны 5 дБи и высокую мощность 29 дБм (800 мВт), которые обеспечивают надежную связь между точками доступа. Точка работает на частоте 2,4 ГГц в стандартах b/g/n. Гигабитные порты и поддержка технологии 2×2 MIMO позволяют развивать высокую канальную скорость до 300 Мбит/c. Питание на точку можно подавать удаленно по кабелю «витая пара» с помощью POE адаптера или коммутатора с поддержкой PoE 802.3af 48 вольт.

Рассмотрим подробнее комплект поставки EnGenius EAP350 и что у нее внутри.

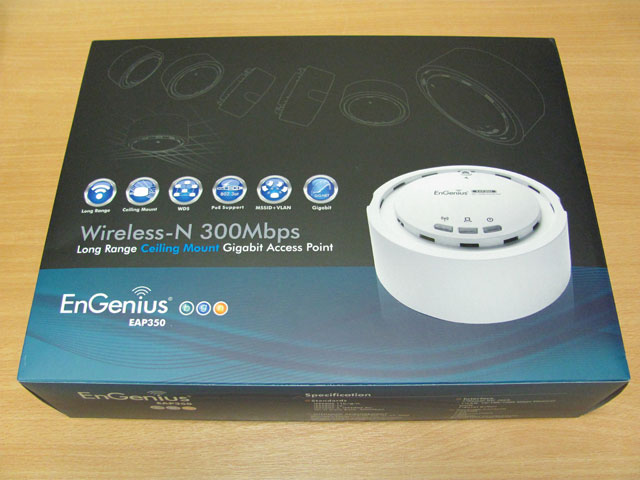

Устройство поставляется картонной коробке, на которой написаны краткие характеристики и возможности.

Упаковка EnGenius EAP350

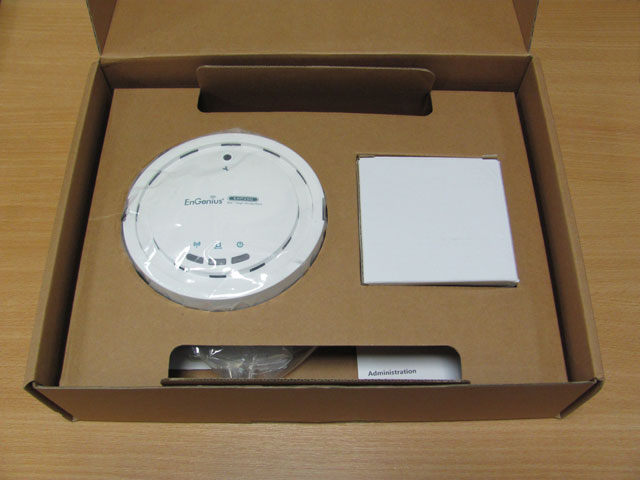

Открыв упаковку, мы увидим беспроводную точку EAP350 и белую коробку с блоком питания.

EnGenius EAP350 - открываем упаковку

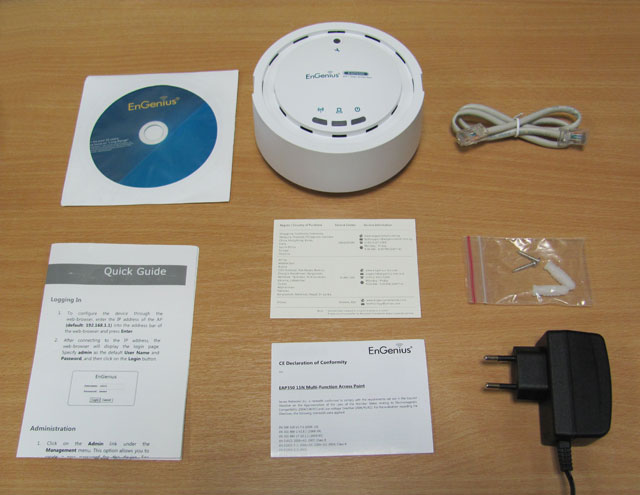

Комплект поставки:

  • Wi-Fi точка доступа EnGenius EAP350;
  • блок питания 12 V, 1 A;
  • патчкорд для подключения устройства к компьютеру или коммутатору;
  • шурупы и дюбеля для крепления устройства к потолку или стене;
  • диск с программным обеспечением;
  • краткая инструкция по настройке и еще пара бумажек.

Комплектация EnGenius EAP350

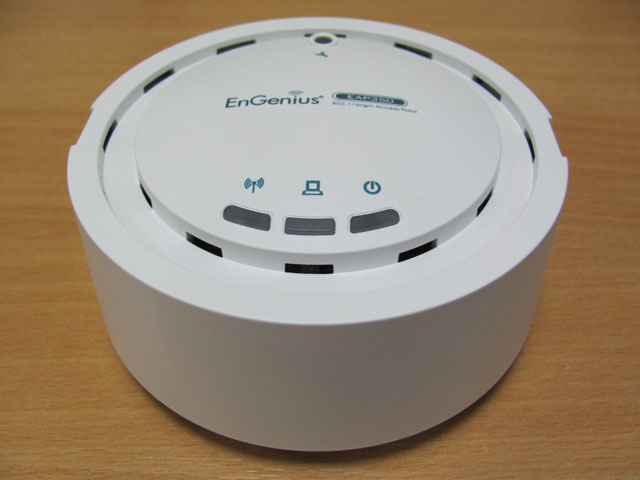

Wi-Fi точка доступа EnGenius EAP350 выполнена в круглом пластиковом корпусе. Сверху корпуса расположены три индикатора, которые показывают состояние беспроводной сети, кабельной сети и подачу питания.

EnGenius EAP350

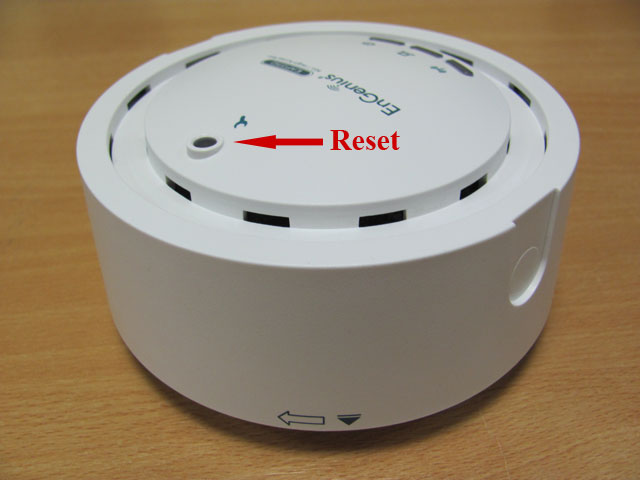

На противоположной стороне находится кнопка Reset для сброса устройства к заводским настройкам. Она позволяет сбросить настройки точки, не снимая ее с потолка. Сбоку корпуса стрелка указывает на место защелкивания крепления, на которое нужно надавить для снятия устройства.

Кнопка сброса на EnGenius EAP350

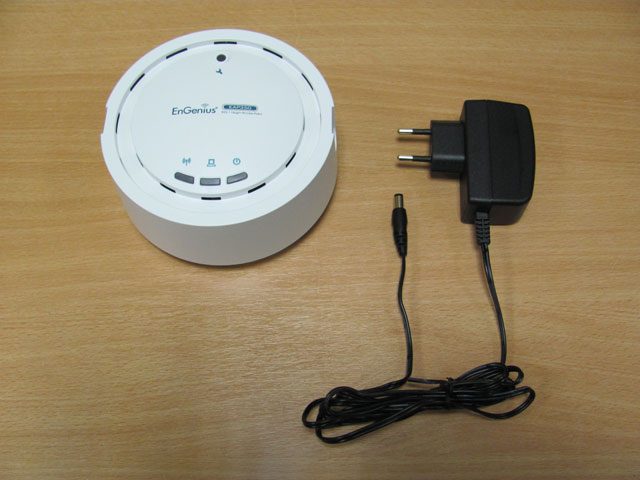

EAP-350 поддерживает удаленное POE питание по стандарту 802.3af, но в комплект поставки POE инжектор не входит. С устройством идет стандартный блок питания на 12 вольт. Если вы хотите запитать точку удаленно по сетевому кабелю, то понадобится приобрести POE инжектор на 48 вольт.

Блок питания и беспроводная точка EnGenius EAP350

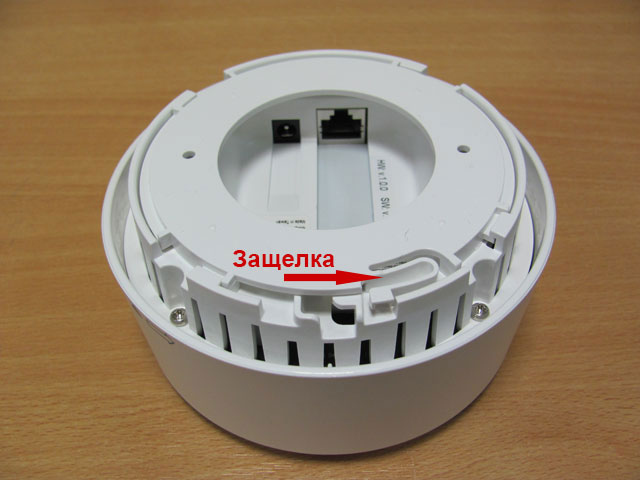

На обратной стороне корпуса находится монтажное крепление, которое прикручивается к стене или потолку. Чтобы его отсоединить, нужно нажать защелку и повернуть крепление.

Монтажное крепление EnGenius EAP350

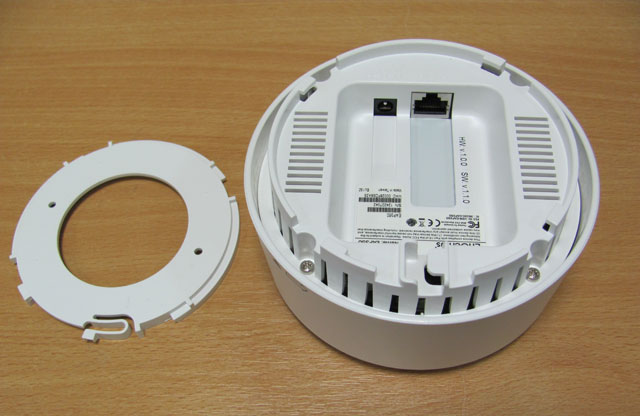

Прикрутить монтажное крепление к стене или потолку можно с помощью шурупов и дюбелей, которые входят в комплект поставки. Под креплением находится гигабитный LAN порт и разъем питания.

EnGenius EAP350 - сетевой порт и порт питания

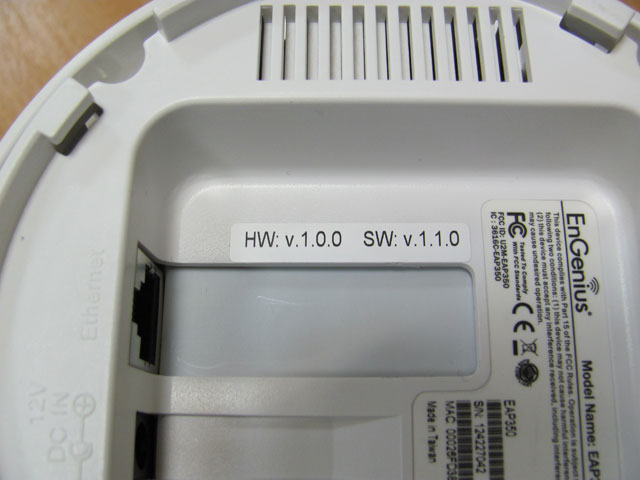

На устройстве находится наклейка HW: v.1.0.0 SW: v.1.1.0. По ней можно определить аппаратную и программную версию устройства.

  • HW: v.1.0.0 — это аппаратная версия устройства.
  • SW: v.1.1.0 — это программная версия устройства, по простому говоря, версия прошивки.

Аппаратная и программная версия EnGenius EAP350

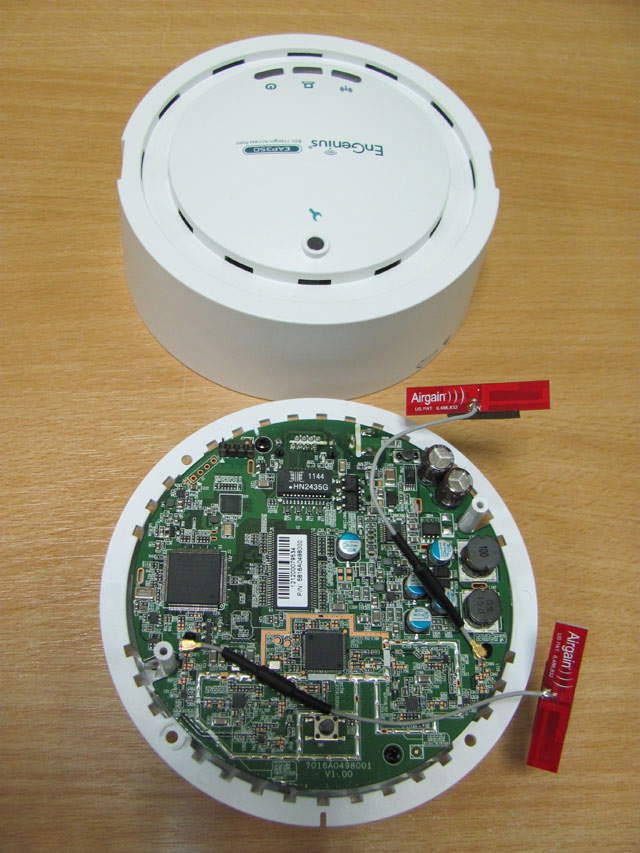

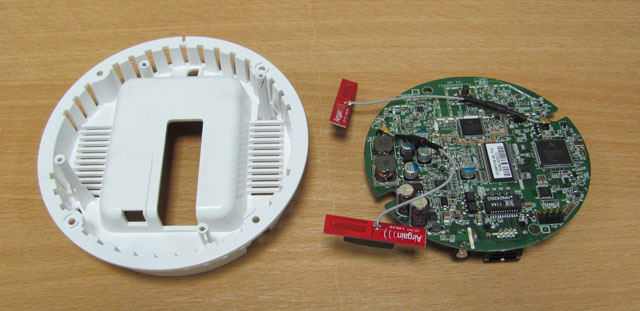

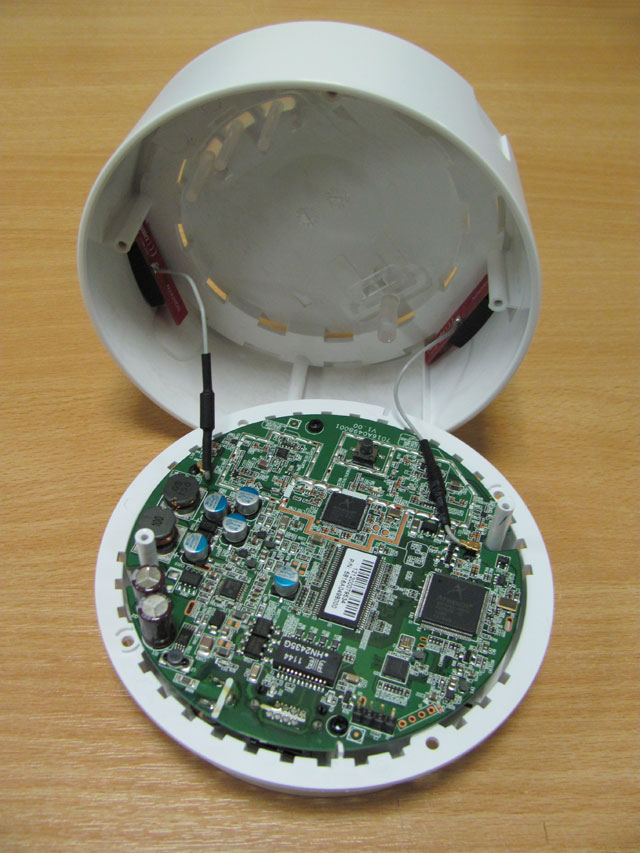

Приступим к разборке устройства. Откручиваем четыре винта и аккуратно раскрываем корпус. Под корпусом мы увидим плату устройства и антенны на мягких подложках, приклеенные на двусторонний скотч к корпусу.

Разбираем EnGenius EAP350

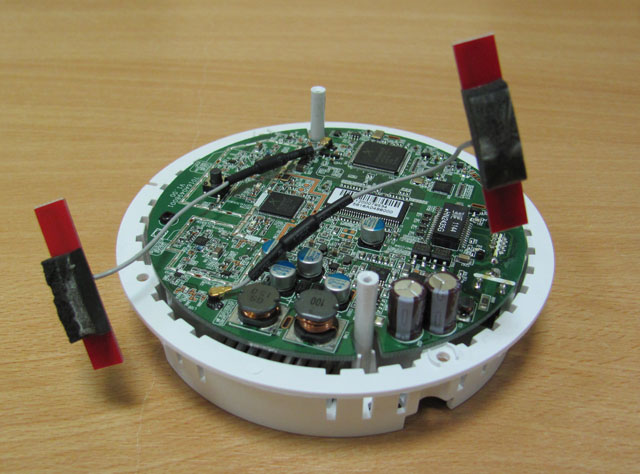

Антенны приклеены на двусторонний скотч очень хорошо, поэтому их нужно аккуратно отлепить.

Встроенные антенны EnGenius EAP350

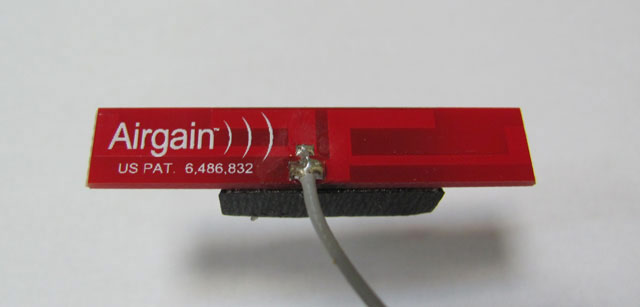

Встроенные антенны EAP350 имеют хороший коэффициент усиления 5 дБи.

Антенна EnGenius EAP350

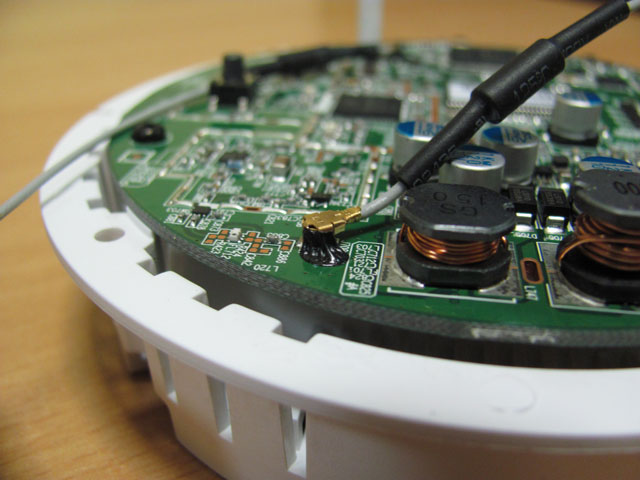

Антенны подключаются с помощью двух uFl пигтейлов, которые для надежности приклеены черным герметиком. При желании к плате можно подключить любые Wi-Fi антенны.

Пигтейлы EnGenius EAP350

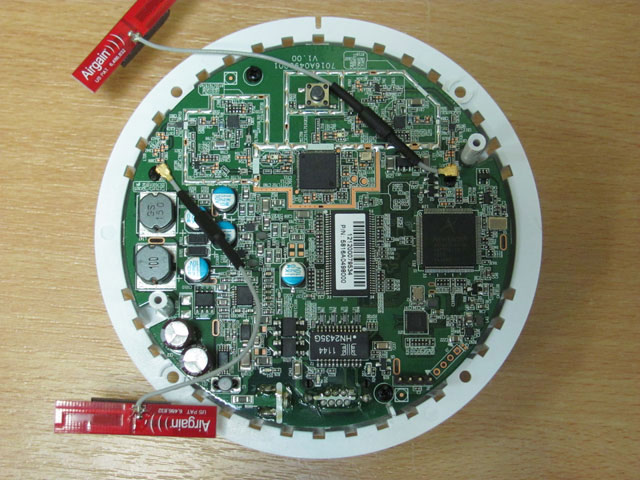

Рассмотрим подробнее компоненты платы.

Компоненты платы EnGenius EAP350

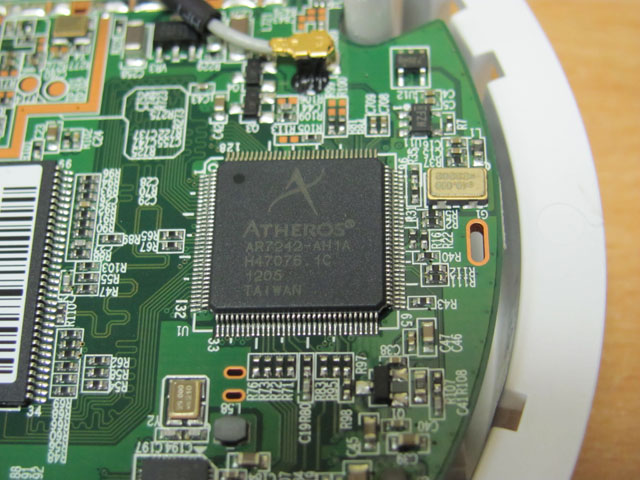

На плате установлен процессор Atheros AR7242, работающий на частоте 400 МГц.

Процессор EnGenius EAP350

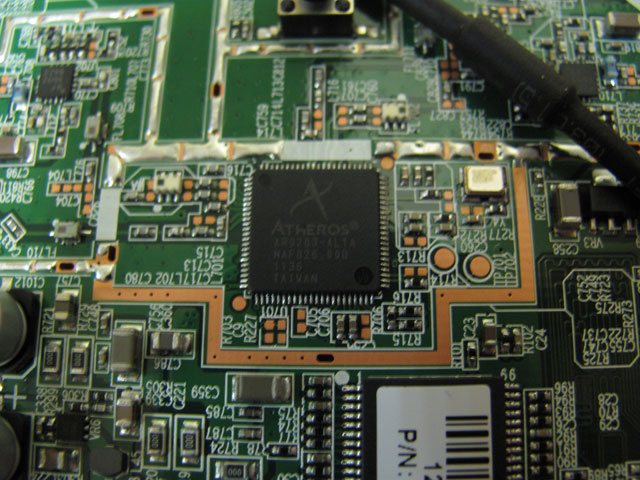

В качестве радиомодуля используется микросхема Atheros AR9283.

Радиомодуль EnGenius EAP350

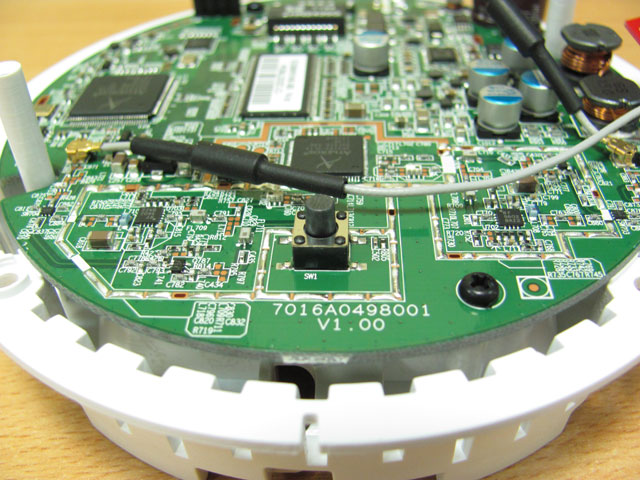

Здесь мы видим кнопку сброса.

Кнопка ресет на плате EnGenius EAP350

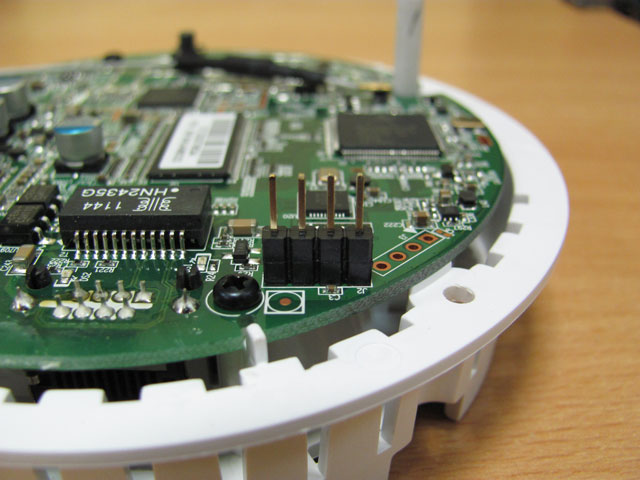

На плате находится консольный порт для реанимации прошивки без применения паяльника.

Консольный порт EnGenius EAP350



Продолжаем разборку. Откручиваем два черных винта на плате и достаем ее.

Откручиваем плату Полностью разобранная EnGenius EAP350

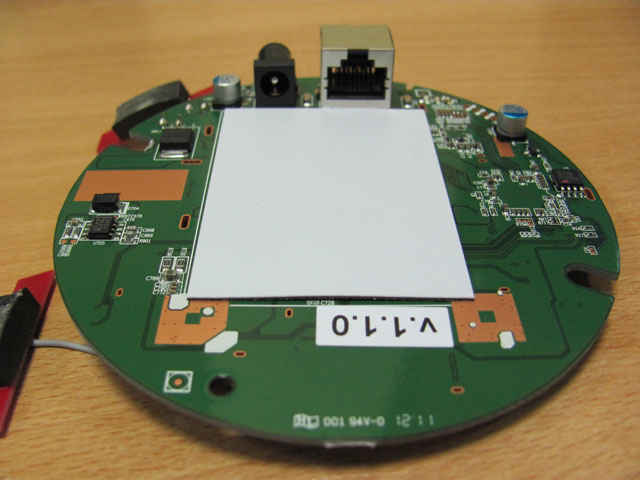

С обратной стороны платы находится Ethernet порт и разъем питания. Наклейка v.1.1.0 говорит о версии прошивки, которая была установлена на устройстве на заводе.

Плата Полностью разобранная EnGenius EAP350 - вид снизу

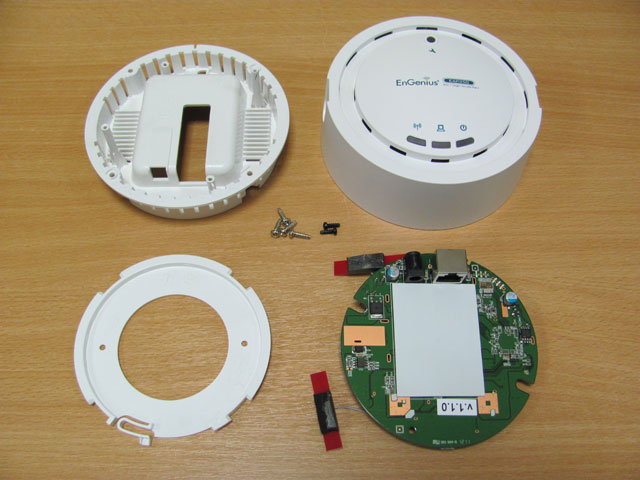

EnGenius EAP350 состоит из двух частей корпуса, монтажного крепления, платы и винтов, соединяющих все в единое целое.

Полностью разобранная EnGenius EAP350

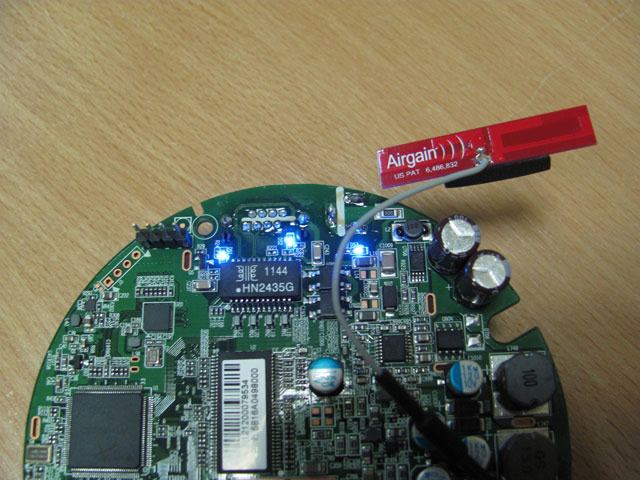

На плате устройства установлены очень маленькие светодиоды. Пришлось включить устройство, чтобы их обнаружить.

Светодиоды на плате Полностью разобранная EnGenius EAP350



Теперь собираем устройство в первоначальный вид.

Полностью разобранная Внутренности EnGenius EAP350

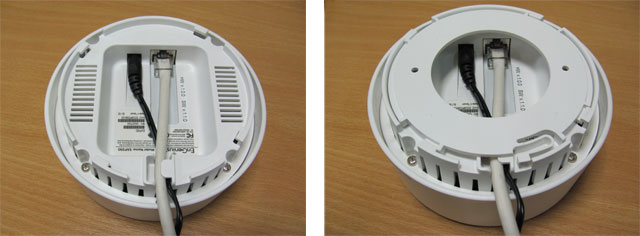

Здесь видно как подключается сетевой кабель и кабель питания. Питание также можно подать по сетевому кабелю с помощью POE инжектора 48 В.

Подключение сетевого кабеля и питания к Полностью разобранная EnGenius EAP350

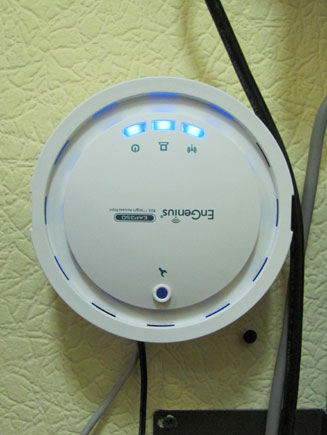

Wi-Fi точку устанавливают на потолке или стене. У нас в офисе EnGenius EAP350 висит на стене возле другого коммутационного оборудования. Кому мешают светодиоды, их можно отключить в настройках точки.

Размещение Полностью разобранная EnGenius EAP350 на стене



В заключении выделим достоинства и недостатки качества изготовления, сборки и комплектации.

Достоинства:

  • в устройстве используются довольно неплохие встроенные антенны 5 дБи;
  • на корпусе много широких вентиляционных отверстий, поэтому с отводом тепла нет проблем;
  • пигтейлы надежно закреплены на плате;
  • при желании к устройству можно подключить любые антенны;
  • снаружи корпуса есть кнопка сброса.

Недостатки:

  • отсутствие POE инжектора в комплекте поставки;
  • на плате установлены два электролитических конденсатора, которые снижают долговечность работы устройства. Есть вероятность, что электролитический конденсатор может через 5–7 лет выйти из строя. Я не обращаю внимание на такие вещи, поскольку за это время скорее появятся более скоростные Wi-Fi стандарты и устройства, которые заменят текущее оборудование.

Из опыта использования, могу сказать, что беспроводная точка EnGenius EAP350 хорошо пробивает стены. С ее помощью можно легко расширить Wi-Fi сеть без прокладки кабеля. Для этого достаточно установить дополнительные точки EAP350 и настроить их в режиме повторителя. Также беспроводную точку EnGenius можно использовать в качестве усилителя Wi-Fi сигнала, поскольку она умеет работать в режиме универсального репитера.
