Подключение EnGenius к Wi-Fi точке доступа

16.07.2012

Содержание:

  1. Схема подключения точки доступа EnGenius
  2. Настройка сетевой карты компьютера
  3. Настройка подключения EnGenius к Wi-Fi точке доступа
  4. Настройка сетевой карты на использование DHCP
  5. Смена пароля для входа в настройки EnGenius
  6. Сброс EnGenius к заводским настройкам



Эта статья расскажет, как подключить EnGenius ENH200, ENH202, ENH500, EOC1650 и другие внешние точки доступа к Wi-Fi точке доступа в качестве клиента.

Схема подключения точки доступа EnGenius

Чтобы подключить EnGenius к Wi-Fi точке доступа в качестве клиента нам понадобятся:

  1. Беспроводная точка доступа EnGenius;
  2. Два LAN кабеля "витая пара" с прямым обжимом по стандарту EIA/TIA-568B (используется для подключения типа компьютер-свитч);
  3. Компьютер или ноутбук.

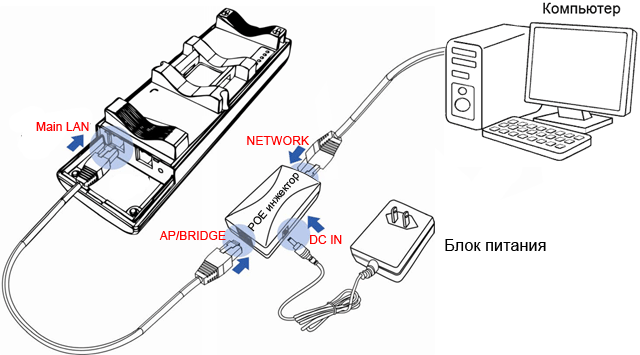

Схема подключения:

  1. Блок питания подключается в POE инжектор в разъем DC IN;
  2. Первый LAN кабель подключаем в POE инжектор в разъем NETWORK и в сетевую карту компьютера;
  3. Второй LAN кабель подключаем в разъем Main LAN точки доступа EnGenius и в POE инжектор в разъем AP/BRIDGE.

Схема подключения EnGenius



Настройка сетевой карты компьютера

Чтобы зайти в настройки точки доступа EnGenius, сначала необходимо настроить IP адрес сетевой карты компьютера в одну подсеть с точкой доступа. По умолчанию IP адрес точки доступа EnGenius 192.168.1.1, поэтому сетевой карте компьютера присвоим IP адрес, например 192.168.1.21

Ниже приведена настройка сетевой карты в операционной системе Windows 7.

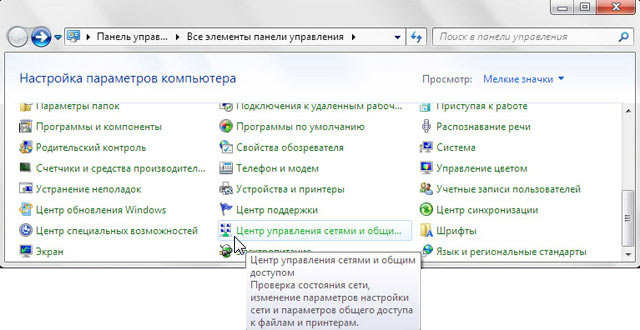

Откройте «Пуск» → «Панель управления» → «Центр управления сетями и общим доступом».

Панель управления Windows 7

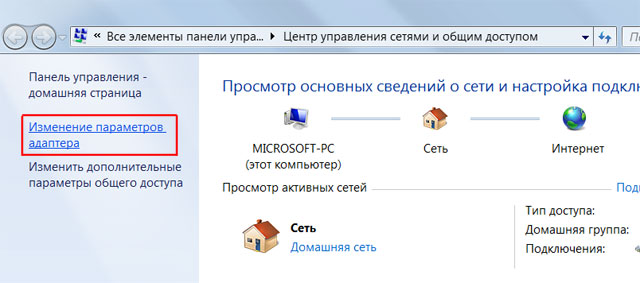

Выберите «Изменение параметров адаптера».

Изменение параметров адаптера

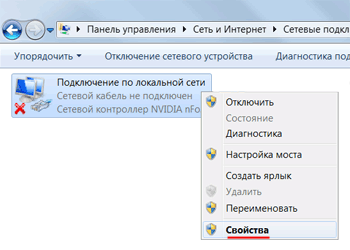

Кликните правой кнопкой мыши на «Подключение по локальной сети» и нажмите «Свойства».

Подключение по локальной сети

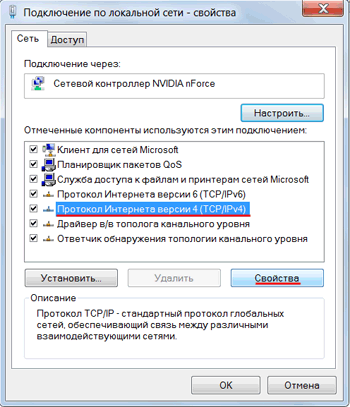

Выберите «Протокол Интернета версии 4 (TCP/IPv4)» и нажмите кнопку «Свойства».

Протокол Интернета версии 4 (TCP/IPv4)

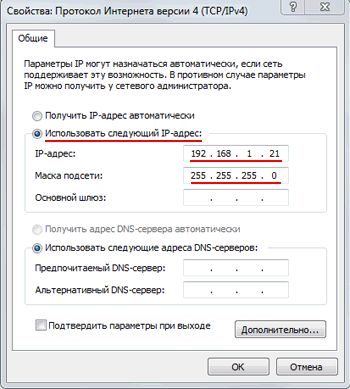

В новом окне выберите «Использовать следующий IP-адрес», пропишите IP-адрес 192.168.1.21, Маска подсети 255.255.255.0 и нажмите кнопку «OК».

Параметры IP



Настройка подключения EnGenius к Wi-Fi точке доступа

Точку доступа EnGenius в качестве клиента можно настроить в двух режимах:

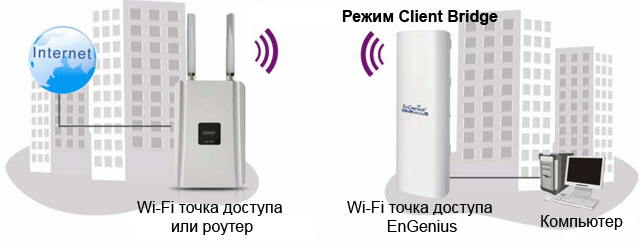

Client Bridge — этот режим используют для «прозрачного» подключения к провайдеру. В этом режиме провайдер видит все компьютеры, подключенные за точкой доступа EnGenius, и раздает им сетевые настройки со своего DHCP сервера.

Режим Client Bridge

Бывают ситуации, когда клиентская точка доступа не может подключиться к другой Wi-Fi точке / роутеру или подключается, но не передает компьютеру правильные сетевые настройки по DHCP. В этом случае может помочь использование режима Client Router.

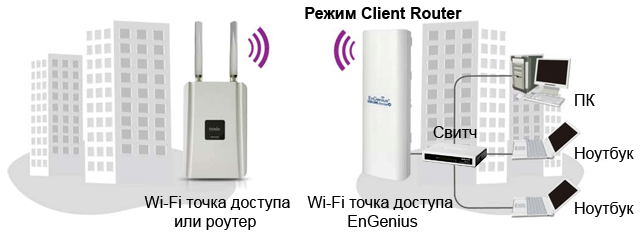

Client Router — этот режим используют для изоляции компьютерной подсети от сети провайдера. В этом режиме провайдер не знает, что за точкой доступа EnGenius находятся компьютеры. EnGenius в этом случае выступает роутером в своей сети, который выдает компьютерам автоматические сетевые настройки по DHCP и служит шлюзом для выхода в интернет.

Режим Clien Router



Приступим к настройке точки доступа EnGenius в качестве клиента.

В браузере Internet Explorer (или любом другом) вводим адрес 192.168.1.1

192.168.1.254

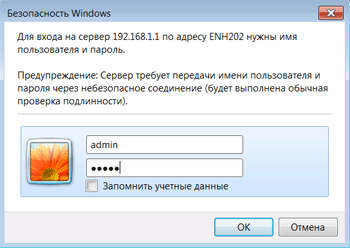

Вводим имя пользователя admin, пароль admin и нажимаем кнопку OK.

Имя пользователя и пароль

Если Вы не можете войти в настройки точки доступа EnGenius по адресу 192.168.1.1, проверьте, что IP адрес сетевой карты компьютера настроен в одну подсеть, например 192.168.1.21. Также проверьте схему подключения и индикацию сетевого подключения. Если у точки был изменен IP-адрес по умолчанию, сбросьте параметры EnGenius к заводским настройкам. Для этого зажмите и удерживайте в течении 10 секунд кнопку Reset на точке доступа или на POE инжекторе. После того как Вы отпустите кнопку Reset, точка доступа EnGenius сбросится к заводским настройкам.



Подключение EnGenius в режиме Client Bridge

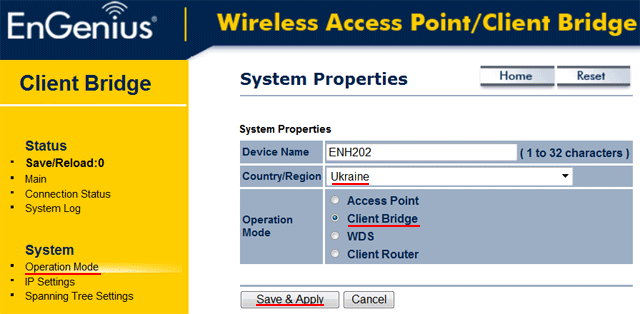

Открываем меню Operation Mode, выбираем режим работы Client Bridge, в поле Counrty/Region выбираем вашу страну и нажимаем кнопку Save & Apply.

EnGenius - Client Bridge

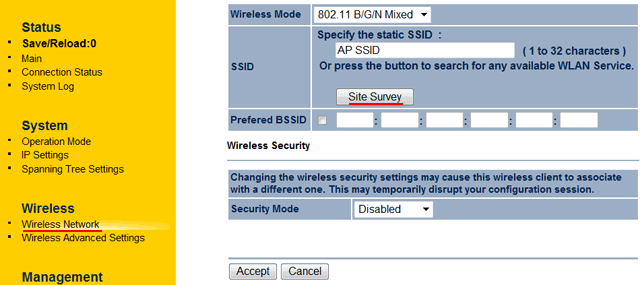

Переходим в меню Wireless Network и нажимаем кнопку Site Survey для поиска беспроводных точек доступа.

EnGenius - поиск Wi-Fi сетей

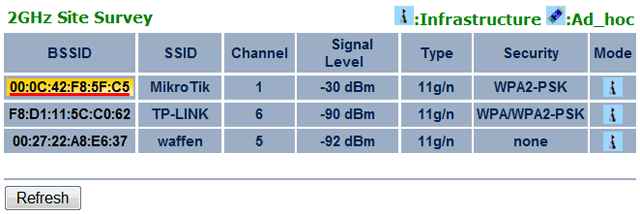

В появившемся списке выбираем необходимую Wi-Fi точку нажатием на ее MAC адрес.

Список беспроводных точек

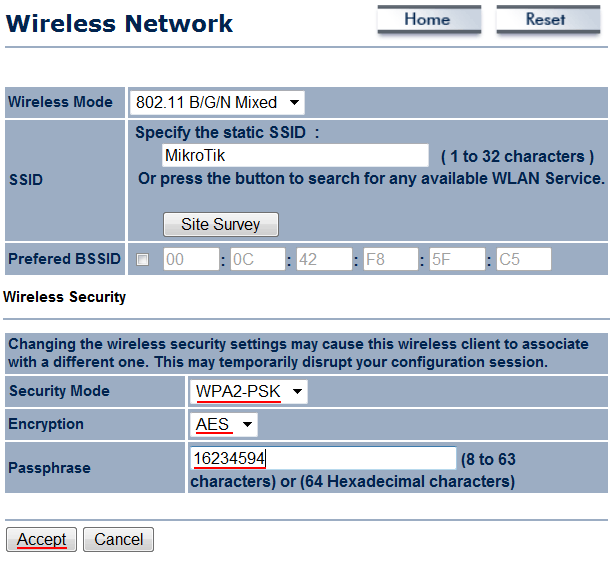

В следующем окне настроим пароль для подключения к точке доступа, если он установлен:

  • Security Mode - указывается тип шифрования. Обычно он определяется автоматически. На нашей точке используется шифрование WPA2-PSK.
  • Encryption - алгоритм шифрования. Обычно он определяется автоматически. В нашем случае определился алгоритм шифрование AES.
  • Passphrase - пароль для подключения к беспроводной точке доступа.

EnGenius - ввод пароля для доступа к Wi-Fi точке доступа

После ввода настроек безопасности нажимаем кнопку Accept.

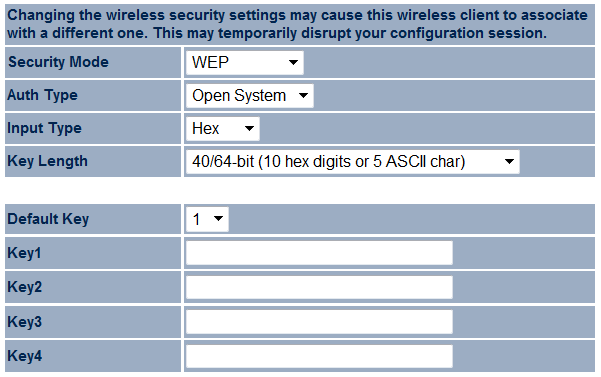

Внимание! Если беспроводная точка, к которой вы подключаетесь, использует WEP шифрование, то в полях Auth Type, Input Type, Key Length, Key1 должны быть указаны точно такие же параметры как в настройках этой Wi-Fi точки. Иначе EnGenius не сможет подключиться.

EnGenius - настройки WEP шифрования

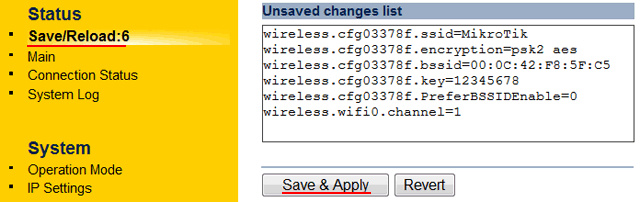

Для применения всех настроек переходим в меню Save/Reload и нажимаем кнопку Save & Apply.

Engeniuse - Сохранить и применить настройки

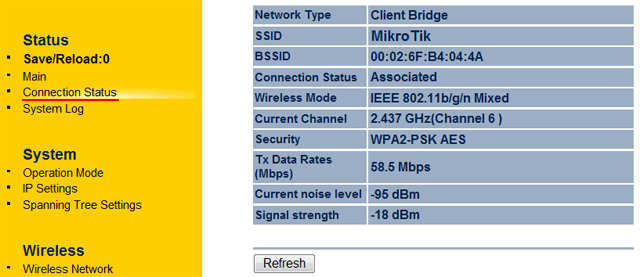

Теперь проверим, что мы подключились к беспроводной точке доступа. Откройте меню Connection Status. Если вы успешно подключились к Wi-Fi точке, то будут отображены параметры подключения.

EnGeniuse - Проверяем подключение

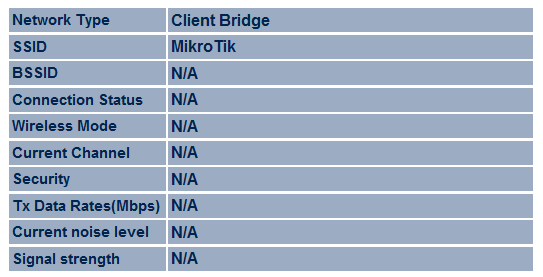

Если вы не сумели подключиться, то окно Connection Status будет выглядеть следующим образом.

EnGeniuse - Connection Status

В этом случае вам необходимо проверить настройки пароля для подключения к беспроводной точке доступа или попробовать подключиться в режиме Client Router.



Подключение EnGenius в режиме Client Router

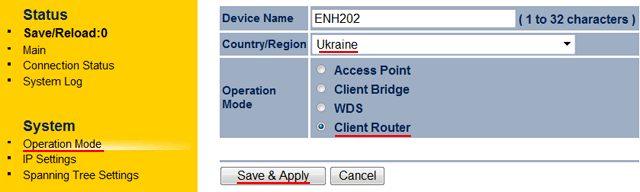

Открываем меню Operation Mode, выбираем режим работы Client Router, в поле Counrty/Region выбираем свою страну, нажимаем кнопку Save & Apply и ждем, пока точка перезагрузится.

EnGenius - Режим Client Router

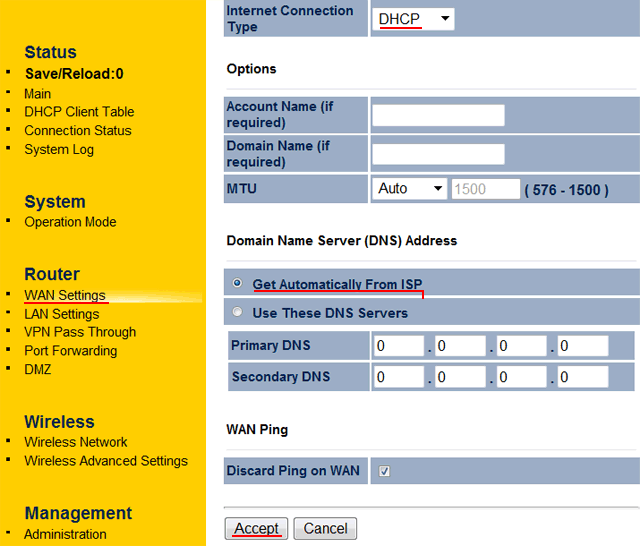

Переходим в меню WAN Settings и указываем, каким образом EnGenius будет получать сетевые настройки от беспроводной точки доступа. Обычно сетевые настройки присваиваются автоматически по DHCP, поэтому в поле Internet Connection Type выбираем DHCP, указываем параметры DNS серверов Get Automatically From ISP (получать настройки DNS автоматически) и жмем кнопку Accept.

EnGenius - Настройки WAN

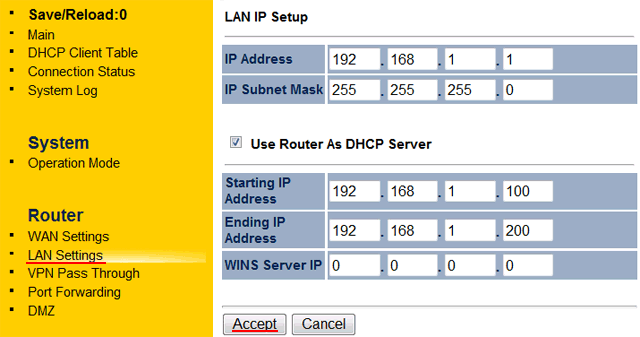

Открываем меню LAN Settings и проверяем параметры DHCP сервера. Он нужен для того, чтобы автоматически раздавать сетевые настройки компьютерам нашей внутренней сети.

  • В поле IP Address указан IP адрес EnGenius;
  • IP Subnet Mask - маска подсети;
  • Starting IP Address - Ending IP Address - диапазон IP адресов, которые будут назначаться компьютерам.

Вы можете указать свои параметры и нажать кнопку Accept. Мы оставили эти параметры без изменения.

EnGenius - Настройки LAN

Переходим в меню Wireless Network и нажимаем кнопку Site Survey для поиска беспроводных точек доступа.

EnGenius - поиск Wi-Fi сетей

В появившемся списке выбираем необходимую Wi-Fi точку нажатием на ее MAC адрес.

Список беспроводных точек

В следующем окне настроим пароль для подключения к точке доступа, если он установлен:

  • Security Mode - указывается тип шифрования. Обычно он определяется автоматически. На нашей точке используется шифрование WPA2-PSK.
  • Encryption - алгоритм шифрования. Обычно он определяется автоматически. В нашем случае определился алгоритм шифрование AES.
  • Passphrase - пароль для подключения к Wi-Fi точке доступа.

EnGenius - ввод пароля для доступа к Wi-Fi точке доступа

После ввода настроек безопасности нажимаем кнопку Accept.

Внимание! Если беспроводная точка, к которой вы подключаетесь, использует WEP шифрование, то в полях Auth Type, Input Type, Key Length, Key1 должны быть указаны точно такие же параметры как в настройках этой Wi-Fi точки. Иначе EnGenius не сможет подключиться.

EnGenius - настройки WEP шифрования



Теперь применим все настройки. Для этого открываем меню Save/Reload и нажимаем кнопку Save & Apply.

Engeniuse - Сохранить и применить настройки

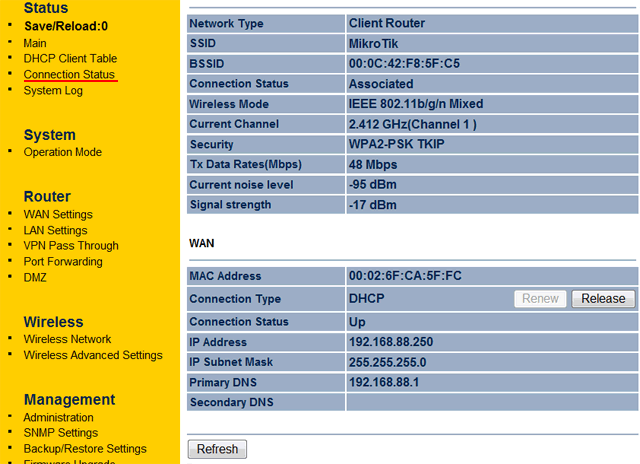

Далее необходимо проверить, что мы подключились к беспроводной точке доступа. Откройте меню Connection Status. Если вы успешно подключились к Wi-Fi точке, то будут отображены параметры подключения.

EnGeniuse - Проверяем подключение в режиме Client Router

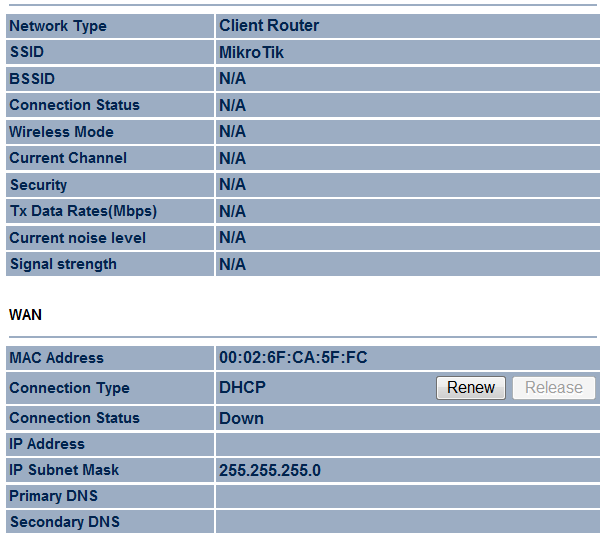

Если вы не сумели подключиться, то окно Connection Status будет выглядеть следующим образом.

EnGeniuse - Connection Status

В этом случае вам необходимо внимательно проверить настройки пароля для подключения к беспроводной точке доступа. Например, в нашем случае точка доступа EnGenius автоматически не правильно определила алгоритм шифрования Encryption и поставила AES вместо TKIP. После установки Encryption TKIP, точка доступа EnGenius успешно подключилась.



Настройка сетевой карты на использование DHCP

После того как вы подключили EnGenius к беспроводной точке доступа, нужно настроить сетевую карту компьютера, чтобы она получила автоматически сетевые настройки от DHCP сервера. После этого на компьютере появится Интернет.

Заходим в «Пуск» → «Панель управления» → «Центр управления сетями и общим доступом».

Панель управления

Выбираем «Изменение параметров адаптера».

Изменение параметров адаптера

Правой кнопкой мыши кликаем на «Подключение по локальной сети» и нажимаем «Свойства».

Подключение по локальной сети

Выбираем «Протокол Интернета версии 4 (TCP/IPv4)» и жмем кнопку «Свойства».

Протокол Интернета версии 4 (TCP/IPv4)

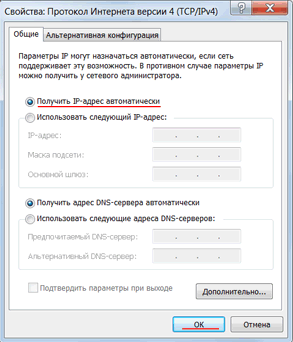

В новом окне выбираем «Получить IP-адрес автоматически» и нажимаем на кнопку .

Параметры IP

После этого компьютер получит автоматически сетевые настройки и доступ в интернет.

Внимание! Если Вы настраивали точку доступа EnGenius в режиме Client Bridge, то скорее всего уже не сможете зайти в ее настройки по адресу 192.168.1.1. Чтобы зайти в настройки EnGenius нужно будет вручную прописать адрес сетевой карты компьютера 192.168.1.21.



Смена пароля для входа в настройки EnGenius

Чтобы управлять настройками точки доступа EnGenius мог только администратор, нужно изменить пароль для входа по умолчанию.

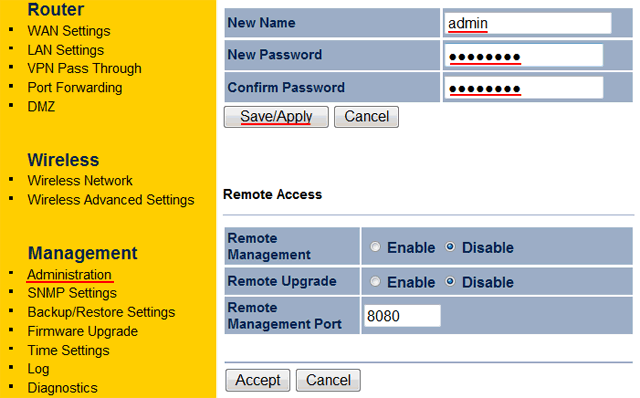

Откройте меню Administration:
New Name: новое имя пользователя. Мы оставили старое имя admin;
New Password: задаем новый пароль для входа в настройки;
Confirm Password: повторяем новый пароль.

EnGenius - Смена пароля администратора

После этого нажмите кнопку Save/Apply для сохранения нового пароля.



Сброс EnGenius к заводским настройкам

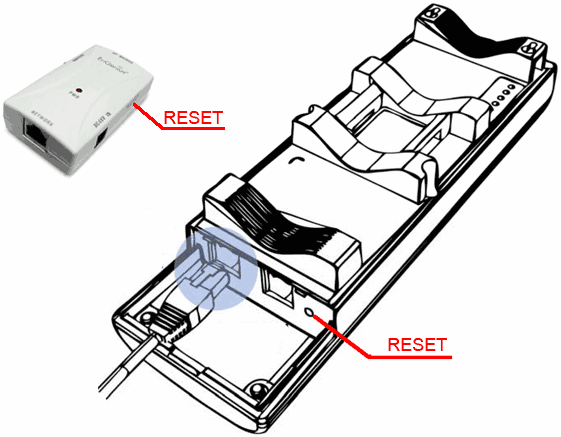

Если Вы забыли пароль для входа в EnGenius или не можете зайти в настройки, то восстановить заводские настройки можно с помощью кнопки Reset на устройстве или на POE инжекторе.

Нажмите и держите кнопку Reset около 15 секунд, после этого отпустите.

Сброс настроек EnGenius

Настройте IP адрес сетевой карты компьютера в одну подсеть с точкой доступа, например 192.168.1.21. После этого в браузере Internet Explorer введите адрес 192.168.1.1, имя пользователя admin, пароль admin и перед Вами откроются настройки точки доступа EnGenius.
