Настройка 3G-модема на роутере MikroTik

06.08.2013
  1. Настройка 3G модема
  2. Настройка NAT

Прежде, чем покупать 3G-модем для использования с роутером MikroTik, проверьте совместим ли он. Для этого посмотрите список совместимых 3G модемов с оборудованием MikroTik. Также, смотрите, в списке комментарии по его настройке. В Технотрейде вы можете купить 3G модемы на 100% совместимые с роутерами MikroTik.

Для настройки 3G использовалось следующее оборудование:

  • 3G модем ZTE MF100;
  • SIM-карта оператора Киевстар;
  • Wi-Fi роутер MikroTik RB751U-2HnD с прошивкой RouterOS 6.2 и конфигурацией по умолчанию.

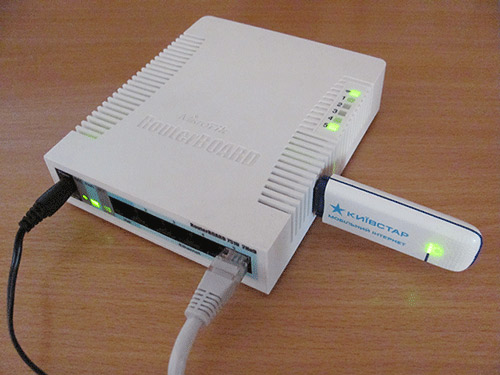

MikroTik с подсключенным 3G модемом

Перед настройкой отключите через мобильный телефон ввод PIN кода на SIM-карте. После этого вставьте SIM-карту в 3G модем и подключите его в USB порт роутера.

Настройка 3G модема

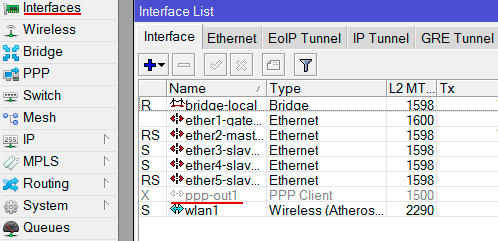

Откройте в Winbox меню Interfaces. В списке есть интерфейс 3G модема ppp-out1. Откройте его настройки двойным щелчком мыши.

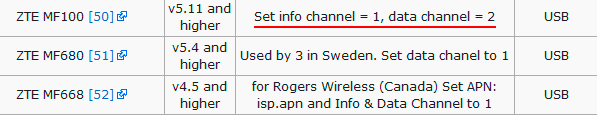

В списке совместимых 3G модемов есть комментарий, что для работы 3G модема ZTE MF100 нужно в настройках указать info channel = 1, data channel = 2.

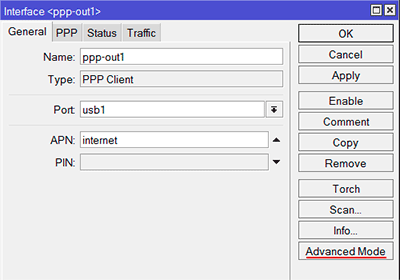

Для настройки этих параметров нажмите кнопку Advanced Mode.

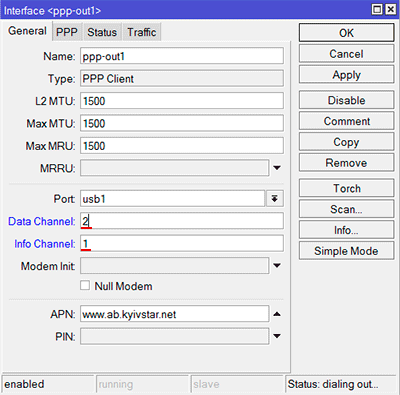

В появившихся полях Info Channel и Data Channel введите необходимые настройки.

В поле APN введите название APN точки вашего провайдера. Это название можно узнать на сайте мобильного оператора в разделе настроек интернета или заказать в информационном центре SMS с настройками. От названия APN точки может меняться тарификация трафика и технология доступа. Мы используем SIM-карту оператора Киевстар. Для подключения к интернету по технологии 3G нужно использовать APN точку 3g.kyivstar.net, а для подключения по технологии GPRS указать www.ab.kyivstar.net. Модем настраивался в месте, где нет 3G покрытия, поэтому использовались настройки GPRS.

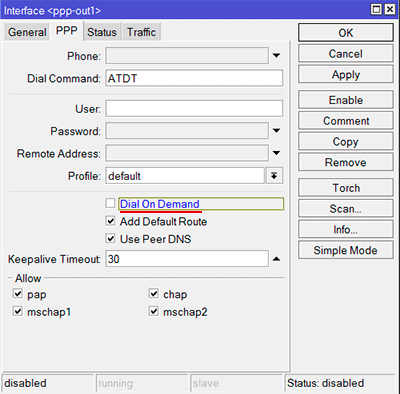

Далее переходим на вкладку PPP и убираем галочку с параметра Dial On Demand. Этот параметр позволяет устанавливать соединение только тогда, когда клиенту понадобится выход в интернет. Поскольку нам нужен постоянный доступ к интернету, отключаем галочку Dial On Demand.

Ваш мобильный оператор может еще использовать номер телефона Phone, имя пользователя User и пароль Password. При необходимости заполните эти параметры. В конце нажмите кнопку OK для применения настроек.

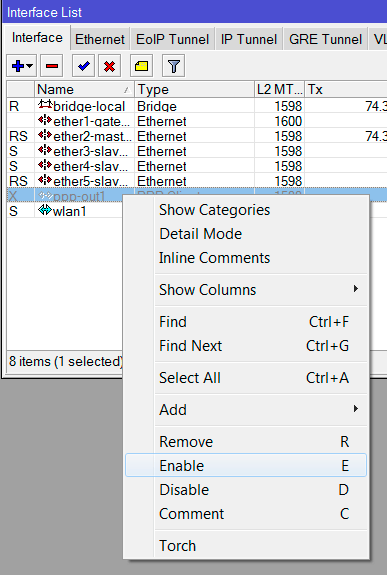

Устанавливаем соединение 3G модема с интернетом. В списке интерфейсов нажмите правой кнопкой мыши на ppp-out1 и выберите Enable в выпадающем меню.

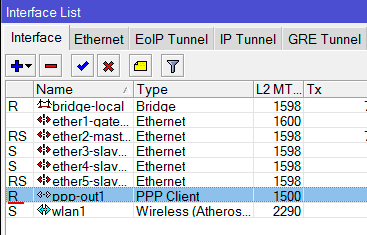

Если вы все правильно настроили и модем успешно подключился, то возле интерфейса ppp-out1 появится буква R.



Откройте меню IP → DNS, поставьте галочку Allow Remote Requests и нажмите OK.

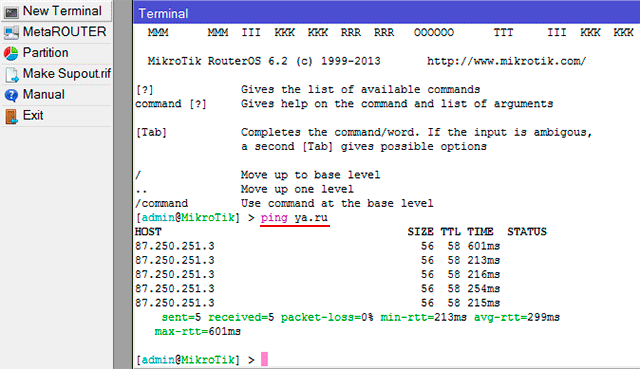

Проверяем подключение к интернету. Откройте меню New Terminal и введите команду ping ya.ru. Как видите, пинги пошли, значит 3G модем работает.

С роутера сайт ya.ru пингуется, но на компьютере интернета еще не будет. Чтобы доступ к интернету появился на компьютере, нужно настроить NAT.

Настройка NAT

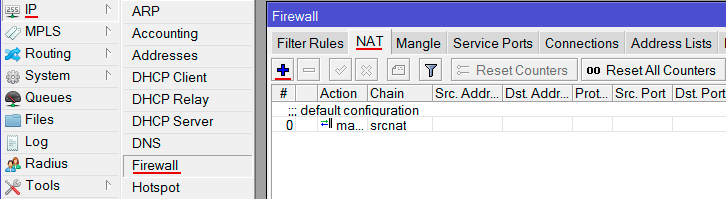

Откройте меню IP → Firewall, перейдите на вкладку NAT и нажмите «плюсик», чтобы добавить новое правило.

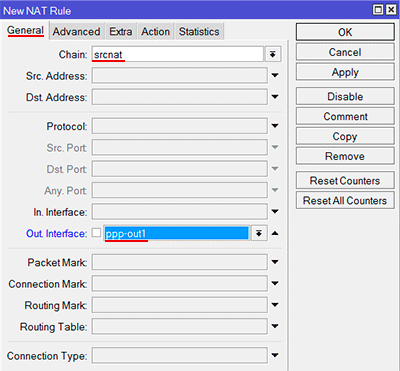

На вкладке General в списке Chain выберите srcnat, в списке Out. Interface выберите интерфейс модема ppp-out1.

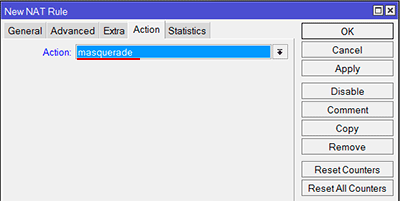

Перейдите на вкладку Action, в списке выберите masquerade и нажмите OK.

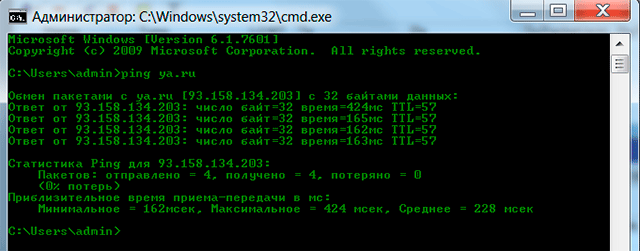

После этого на компьютере должен появиться интернет. Можете проверить это, выполнив на компьютере команду ping ya.ru

Печатная версия Поделитесь статьёй:
  • Обычная форма
  • ВКонтакте
  • Facebook

Отзывы о статье

  Оценка: 5, Голосов: 9, Комментариев: 25

Добавить отзыв
Ваше Имя: *
Ваш e-mail:

Отзыв: *
Оценка:
Введите символы: *
Обновить

Shadowevils 04.03.2016 09:10:15
http://4pda.ru/forum/lofiversion/index.php?t444393-400.html
micehide
07.07.2014
Максим 17.02.2016 15:37:34
Добрый день. Столкнулся со следующей проблемой - RB2011 видит, что на usb-порту у него висит Qualcomm модем, но не создает под него интерфейс. Если же создавать его вручную, то в поле выбора порта есть только serial (нет возможности выбрать usb).
Эдуард 08.12.2015 13:54:32
Добрый день! Планирую использовать 3g модем на MikroTik RB951Ui-2HnD как резервный канал. Подскажите, если я настрою по этой инструкции, у меня будет работать 3g как второй канал интернет?
Задача следующая: Проводной интернет как основной канал. При отсутствии инета на основном канале, автоматически должен подыматься резервный интернет (от 3g модема).
Спасибо!
Техподдержка 09.12.2015 10:56:54
Нужно будет еще настроить переключение на резервный канал. Если вы хотите использовать роутер с 3G модемом, убедитесь, что ваша модель входит в перечень совместимых 3G USB модемов.
Эдуард 09.12.2015 11:06:05
В каком меню можно настроить переключение? Возможно есть инструкция?
Техподдержка 09.12.2015 11:14:24
Для 3G модема инструкции нет.
Есть похожая Настройка роутера MikroTik на два провайдера
AHouse 12.10.2015 08:56:29
Если у Вас, модем периодически то подключается, то отваливается - это может быть помеха. попробуйте свить из usb-переходника кольцо. Помогает!
Анон 20.03.2015 12:40:58
Добрый день.
Большое спасибо за статью.
На дефолтовом кротике работает на ура.
Но столкнулся с задачкой - уже настроеный микротик 1036, на подключенном интерфейсе ppp-out1, пытается поднять свой собственный IP, а не получить его от провайдера. И соответственно дропается в течении 10 секунд, так как не может подключиться. Пробует снова, меняется GW, но свой IP оставляет прежним.
Анон 20.03.2015 14:48:52
Спасибо. Разобрался.
vs.safe 04.03.2015 16:54:26
Mikrotik SXT 5HPnD + HSDPA USB 3G модем Huawei E352. Router OS 6.27. Все работает на ура. Подскажите как настроить прием/отправку SMS? пишет already in use (6) (короче в работе устройство)... и как бы настроить учет трафика... ? сколько GB съедаю. http://192.168.88.1/graphs/iface/MTS%20INTERNET/ настроил но там только скорости... СПАСИБО. Огромное.
vs.safe 04.03.2015 16:43:48
СПАСИБО очень помогла статья. Подключился на 3G с Mikrotik SXT 5HPnD. Все успешно. Осталось усилить сигнал на 3G. СПАСИБО.
Иван 19.12.2014 12:17:31
Настраивал по инструкции, (много раз и с разными модемами) ни чего не выходит "сеть без доступа к интернету"... пробовал по всякому. в Терминале все пингуется. а иннета нет. (((( откатывал прошивки до 5.24 - ни чего. причем настроил такой же роутер с прошивкой 5.25 без проблем и с первого раза.... в чем засада? может железо кривое? или все таки руки?
Олександр 25.12.2014 16:03:50
NAT ви увімкнули, а у фаєрволі у вас що? Є правила? Для проходження пакетів через фаєрвол треба створити хочаб одне правило, наприклад правило для відкидання трафіку що йде ззовні. Для цього переходимо до IP > Firewall > Filter Rules, та додаємо правило. На вкладці General Chain - input, In Interface - ether1, на вкладці Action - Drop.
Федор 12.11.2014 21:50:32
Настроил всё как тут написано. Предварительно обновил OS до последней версии 6.22. Прекрасно работает с 4G модемом Huawei E3272. Интернет раздается по LAN портам, а по WiFi почему-то его нет. Подключение к WiFi проходит нормально, а инета нет. Может какие-то ещё настройки нужны?
Аскар 04.03.2015 21:28:13
Проверьте, включен ли у вас интерфейс wlan1 в bridge-local.
