Простая настройка Wi-Fi моста MikroTik

03.02.2016
  1. 1 Подключение Wi-Fi точки к компьютеру
  2. 2 Настройка сетевой карты компьютера
  3. 3 Вход в настройки
  4. 4 Настройка первой точки (Server)
    1. 4.1 Настройка Wi-Fi точки
    2. 4.2 Настройка сети
    3. 4.3 Смена стандартного пароля администратора
    4.
  5. 5 Настройка второй точки (Client)
    1. 5.1 Настройка сети
    2. 5.2 Настройка Wi-Fi подключения к первой точке
    3. 5.3 Решение проблем с подключением
    4. 5.4 Смена стандартного пароля администратора
  6. 6 Сброс настроек

В этой статье мы расскажем, как быстро настроить Wi-Fi мост MikroTik с помощью упрощенного меню Quick Set.

Данная инструкция подойдет для всех Wi-Fi точек MikroTik с операционной системой RouterOS Level3 и выше: SXT Lite2, SXT Lite5, Groove 52HPn, SXT 5 ac, SXT G-2HnD и др.

Wi-Fi мост MikroTik лучше сначала настроить на столе в одном помещении, а потом везти на монтаж. Это позволит существенно сократить время на поездки от точки к точке, если у вас вдруг возникнут какие-то проблемы с настройкой.

Настройку можно выполнять через Web-браузер или программу Winbox для ОС Windows. Удобнее всего это делать через Winbox, поскольку программа умеет подключаться к устройству не только по IP адресу, но и по MAC адресу.

Иногда после сброса устройства к заводским настройкам ей не присваивается стандартный IP адрес 192.168.88.1. В этом случае необходимо подключиться к устройству по MAC адресу с помощью программы Winbox и применить стандартную конфигурацию.

В статье будет рассмотрена настройка с помощью программы Winbox. Настройка Wi-Fi моста MikroTik через Web-браузер выполняется аналогичным образом.



Подключение Wi-Fi точки к компьютеру

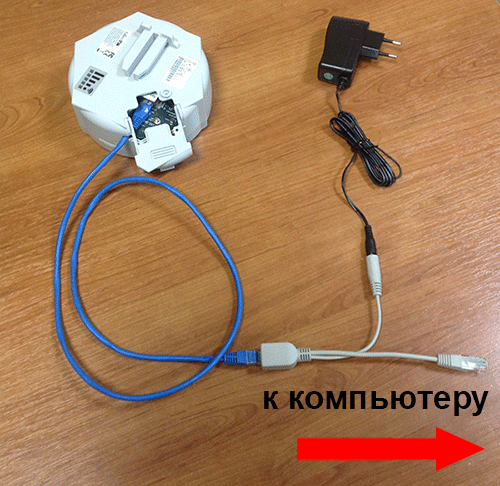

Сначала подключите беспроводную точку к компьютеру через POE инжектор, как показано на рисунке. После настройки Wi-Fi точку можно будет отключить от компьютера и подключить к маршрутизатору или коммутатору.

Подключение клиентской Wi-Fi точки MikroTik через POE инжектор



Настройка сетевой карты компьютера

Чтобы попасть в настройки Wi-Fi точки Mikrotik, необходимо настроить сетевую карту компьютера на IP адрес из одной подсети, например 192.168.88.21.

Откройте Пуск → Панель управления → Центр управления сетями и общим доступом.

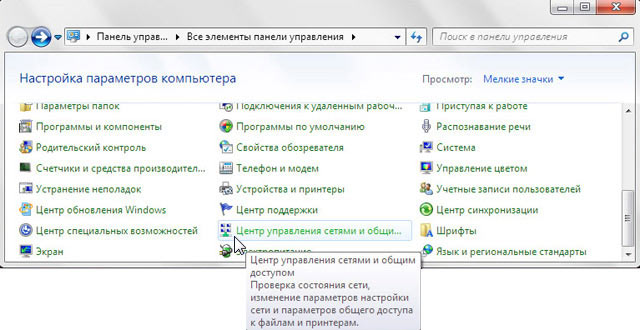

Windows7 - Панель управления

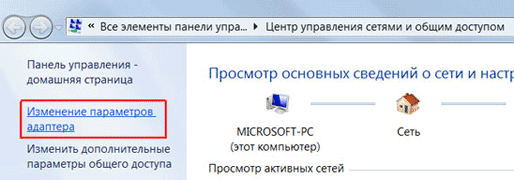

Далее идите в Изменение параметров адаптера.

Windows7 - Изменение параметров адаптера

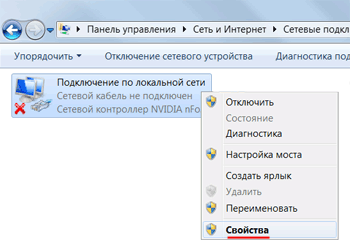

Щелкните правой кнопкой мыши на Подключение по локальной сети и выберите Свойства.

Windows7 - Подключение по локальной сети



Выберите Протокол Интернета версии 4 (TCP/IPv4) и нажмите кнопку Свойства.

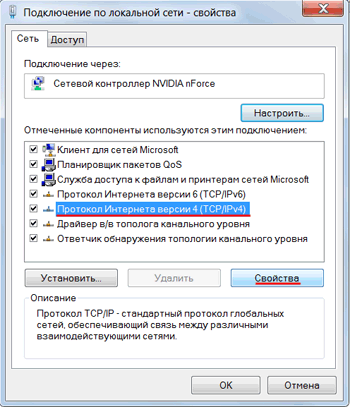

Windows7 - Протокол Интернета версии 4 (TCP/IPv4)

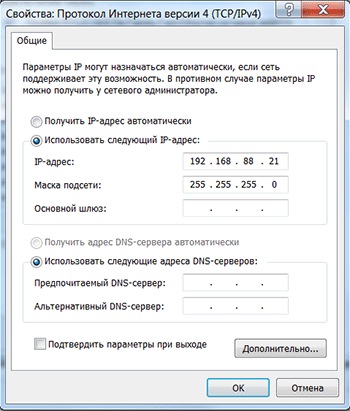

Выберите Использовать следующий IP-адрес, введите IP-адрес 192.168.88.21, Маску подсети 255.255.255.0 и нажмите кнопку OK.

Статические настройки сетевой карты компьютера



Вход в настройки

Если вы настраиваете Wi-Fi точку MikroTik через Web-браузер (Internet Explorer или другой), напишите в адресной строке 192.168.88.1 — это IP адрес по умолчанию для устройств MikroTik.

Внимание! В Web-браузере в настройках не должен быть указан proxy-сервер

В открывшемся окне введите Login: admin без пароля и нажмите кнопку Login.

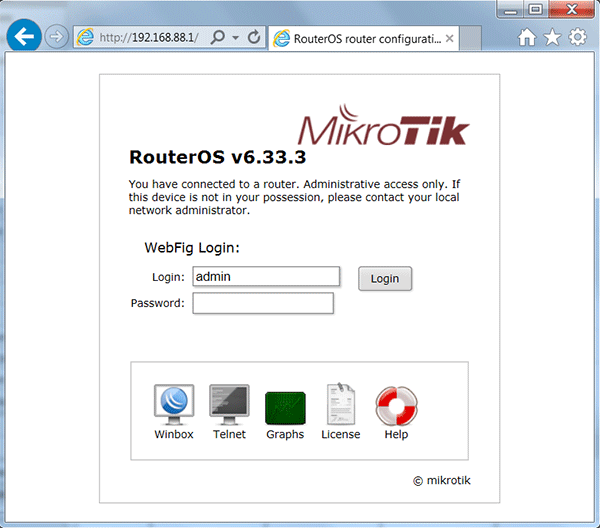

Вход в настройки Wi-Fi точки MikroTik через Web-интерфейс



Мы будем настраивать Wi-Fi точку MikroTik с помощью программы, поэтому скачиваем Winbox с сайта производителя и запускаем.

Перейдите на вкладку Neighbors и нажмите кнопку Refresh. В списке должна появится ваша точка.

Обратите внимание, что если нажать на MAC адрес, то мы будем подключаться к устройству по MAC адресу.

Если нажать на IP адрес, то будем подключаться к устройству по IP адресу.

Мы нажимаем на MAC адрес, после чего он появится в поле Connect To:, вводим логин admin без пароля, и нажимаем кнопку Connect.

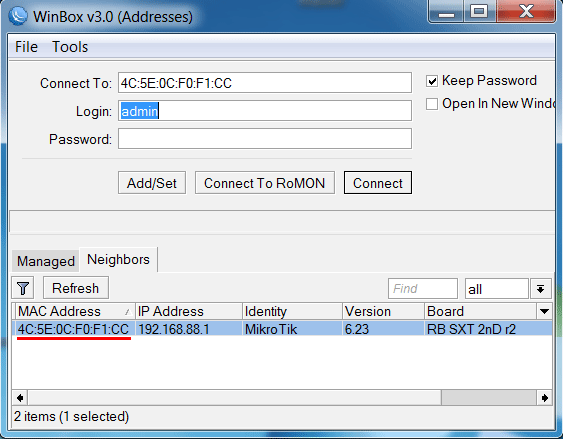

Подключение к Wi-Fi точке MikroTik через Winbox

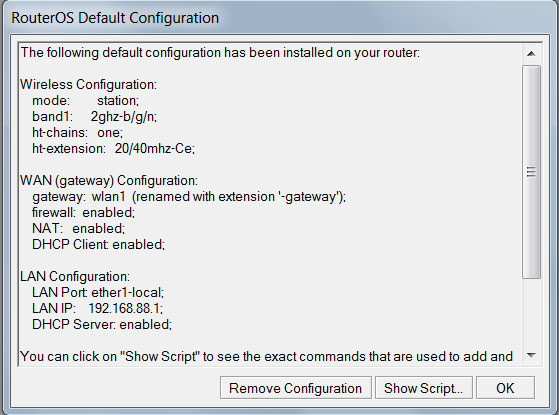

Если вы подключили и настраиваете устройство впервые, то появится окно, как на картинке ниже. Оно предлагает применить стандартные заводские настройки. Нажмите кнопку OK.

Применение стандартной конфигурации Wi-Fi точки MikroTik

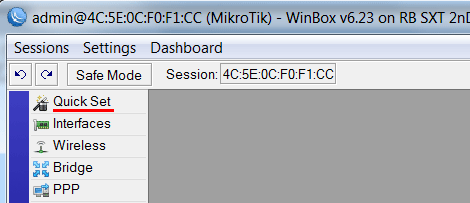

Откройте слева меню Quick Set.

Быстрая настройка Wi-Fi точки MikroTik через QuickSet



В появившемся окне будем выполнять настройку Wi-Fi точки.

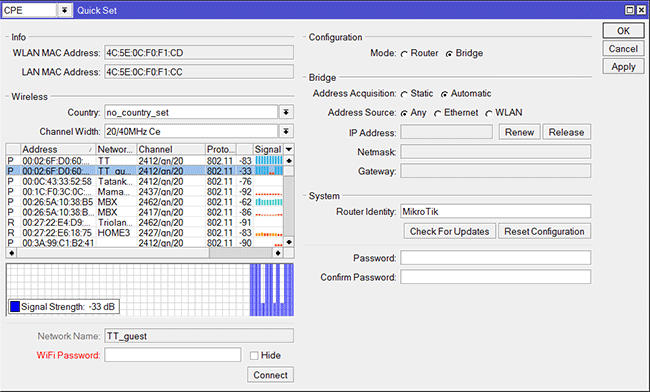

Окно QuickSet для удобной настройки Wi-Fi точки MikroTik в режиме клиента



Настройка первой точки (Server)

Первая точка у нас будет главной (Server). К ней будет подключаться вторая точка (Client). Приступим к настройке первой точки.

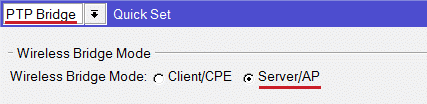

В верхнем левом углу выберите PTP Bridge и укажите беспроводной режим Server/AP.

Настройка главной точки Wi-Fi моста MikroTik



Настройка Wi-Fi точки

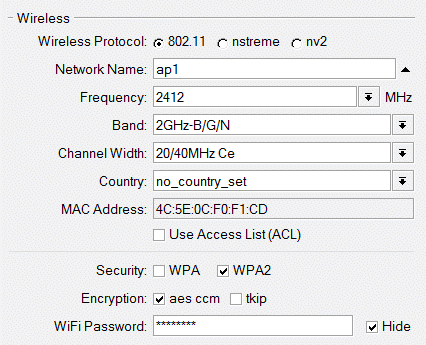

В разделе Wireless выполните следующие настройки:

  • Wireless Protocol - выберите беспроводной протокол 802.11. Протоколы nstreme и nv2 - это фирменные протоколы MikroTik.
  • Network Name - укажите имя Wi-Fi точки, которое будет отображаться при сканировании Wi-Fi сетей. Мы указали имя ap1.
  • Frequency - выберите рабочую частоту беспроводной точки. Если в эфире работают другие Wi-Fi точки, выберите такую частоту, чтобы она не совпадала с другими точками, и они не создавали друг другу помехи.
  • Band - укажите беспроводные стандарты 2GHz-B/G/N.
  • Channel Width - ставим ширину канала 20/40MHz Ce, чтобы получить максимальную скорость передачи данных. Если в эфире много помех, то лучше выбрать ширину канала 20MHz.
  • Country - название страны оставьте пустым. Страну Ukraine лучше не указывать, т.к. будут работать ограничения по максимальной выходной мощности.
  • Security - настройки безопасности. Для лучшей безопасности ставим галочку только напротив WPA2.
  • Encryption - выберите алгоритм шифрования только aes ccm;
  • Wi-Fi Password - введите пароль для подключения к Wi-Fi точке не менее 8-ми символов.

Настройка Wi-Fi главной точки



Настройка сети

В разделе Configuration необходимо указать, каким образом главная Wi-Fi точка будет получать сетевые настройки.

Если вы хотите, чтобы Wi-Fi точка получала сетевые настройки от роутера автоматически по DHCP, то в разделе Configuration сделайте следующие настройки:

  • Address Acquisition - выберите Automatic;
  • Address Source - выберите Ethernet (получение настроек с Ethernet порта, куда подключается кабель).

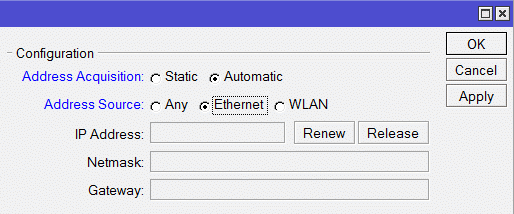

Получение сетевых настроек по DHCP



Мне больше нравится указывать настройки вручную, чтобы точно знать IP адрес каждой Wi-Fi точки.

Для ввода статических настроек, в разделе Configuration выполните следующее:

  • Address Acquisition - выберите Static;
  • IP Address - введите IP адрес из одной подсети с роутером. В нашем случае это 192.168.88.100;
  • Netmask - укажите маску;
  • Gateway - введите IP адрес шлюза (IP адрес роутера). В нашем случае это 192.168.88.1;
  • DNS Servers - не нужно указывать.

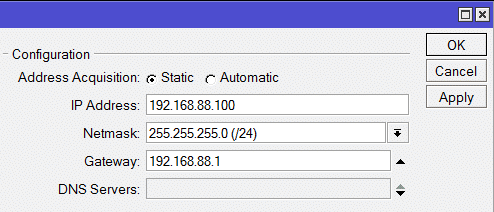

Статические настройки главной Wi-Fi точки MikroTik



Смена стандартного пароля администратора

Чтобы никто, кроме администратора, не смог зайти в настройки Wi-Fi точки, нужно установить пароль. По умолчанию пароля нет.

Для этого в разделе System в поле Password введите новый пароль и подтвердите его в поле Confirm Password.

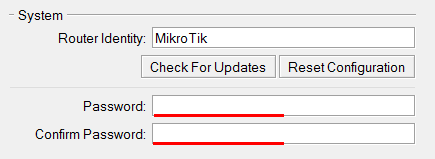

Смена стандартного пароля в Wi-Fi точке MikroTik



В конце нажмите кнопку OK, чтобы сохранить все настройки.

Теперь главную Wi-Fi точку MikroTik можно подключить по кабелю в существующую сеть.



Настройка второй точки (Client)

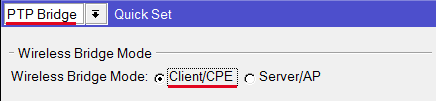

В верхнем левом углу выберите PTP Bridge и укажите беспроводной режим Client/CPE.

Настройка клиентской точки Wi-Fi моста MikroTik



Настройка сети

В разделе Configuration необходимо указать, каким образом клиентская Wi-Fi точка будет получать сетевые настройки.

Если вы хотите, чтобы Wi-Fi точка получала сетевые настройки от роутера автоматически по DHCP, то в разделе Configuration сделайте следующие настройки:

  • Address Acquisition - выберите Automatic;
  • Address Source - выберите WLAN (получение настроек с Wi-Fi интерфейса).

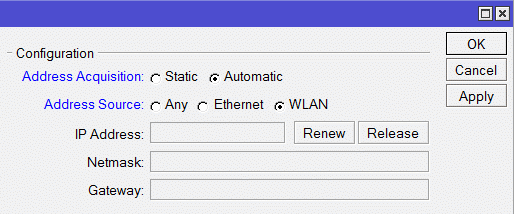

Получение сетевых настроек по DHCP



Для ввода статических настроек, в разделе Configuration выполните следующее:

  • Address Acquisition - выберите Static;
  • IP Address - введите IP адрес из одной подсети с роутером. В нашем случае это 192.168.88.200;
  • Netmask - укажите маску;
  • Gateway - введите IP адрес шлюза (IP адрес роутера). В нашем случае это 192.168.88.1;
  • DNS Servers - не нужно указывать.

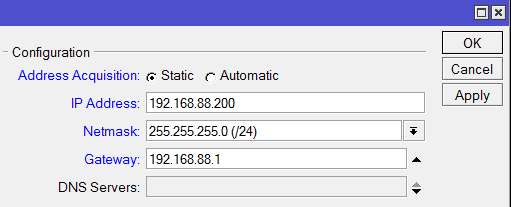

Статические настройки клиентской Wi-Fi точки MikroTik



Настройка Wi-Fi подключения к первой точке

Настроим беспроводное подключение к главной Wi-Fi точке.

В разделе Wireless выполните следующие настройки:

  • В столбце Network Name - выберите название Wi-Fi точки, к которой нужно подключиться. В нашем случае это ap1;
  • В поле WiFi Password - введите пароль для подключения к Wi-Fi точке;
  • Нажмите кнопки Apply и Connect.

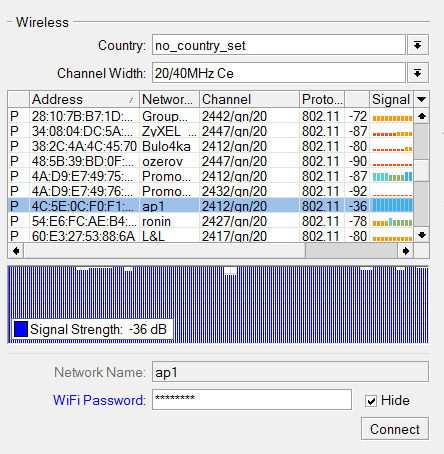

Настройка Wi-Fi подключения клиентской точки

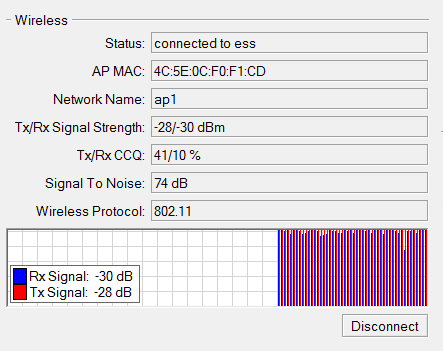

После произведенных настроек должен появиться Status: connected to ess и параметры подключения.

Статус подключения клиентской Wi-Fi точки



Решение проблем с подключением

В последних прошивках в меню Quick Set глючит режим клиента Client/CPE. Проблема в том, что QuickSet не правильно сохраняет пароль для подключения к Wi-Fi точке. В этом случае вы увидите, что устройство постоянно находится в поиске сети со Status: searching for network, как показано на рисунке.

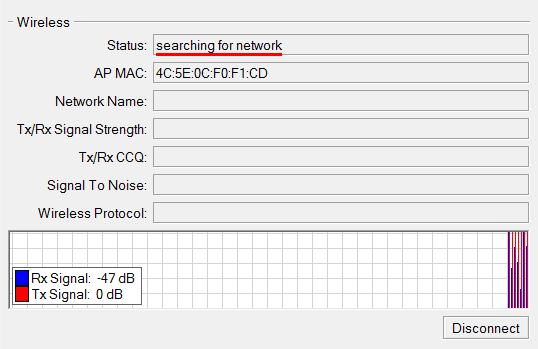

Wi-Fi точка MikroTik не может подключиться в режиме клиента



В логах будут сообщения об ошибке MIC failure (14), как на картинке ниже.

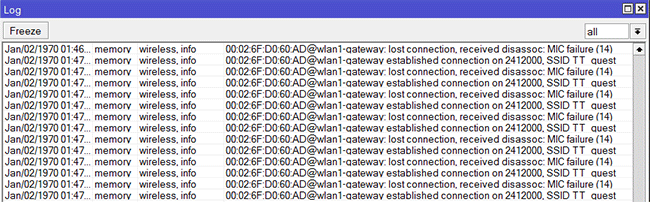

Ошибка MIC failure (14) при подключении Wi-Fi точки MikroTik в режиме клиента



Чтобы это исправить сделайте следующее:

  • Откройте меню Wireless, перейдите на вкладку Security Profiles и кликните двойным щелчком мыши по профилю с именем default.

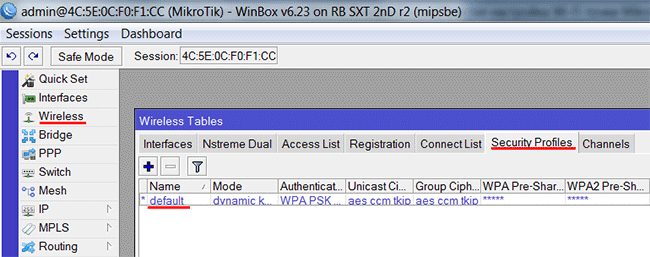

Профиль безопасности по умолчанию клиентской Wi-Fi точки MikroTik



  • В открывшемся окне в полях WPA Pre-Shared Key и WPA2 Pre-Shared Key повторно введите пароль для подключения к Wi-Fi точке, и нажмите кнопку OK.

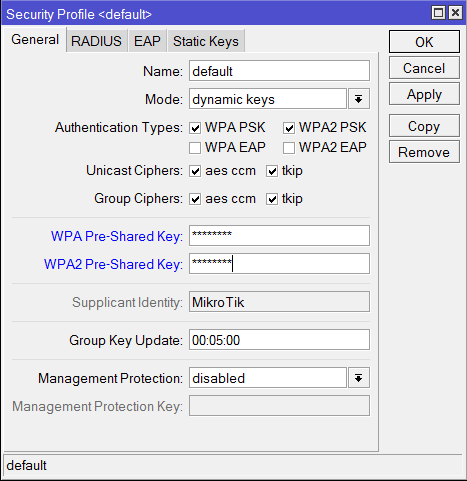

Настройка профиля безопасности по умолчанию клиентской Wi-Fi точки MikroTik



После этого устройство должно подключиться к Wi-Fi точке в режиме клиента. Чтобы проверить это, откройте меню Quick Set. У вас должен появиться Status: connected to ess и параметры подключения.

Статус подключения клиентской Wi-Fi точки



Смена стандартного пароля администратора

Чтобы никто, кроме администратора, не смог зайти в настройки Wi-Fi точки, нужно поставить пароль. По умолчанию пароля нет.

Для этого в разделе System в поле Password введите новый пароль и подтвердите его в поле Confirm Password.

Смена стандартного пароля в Wi-Fi точке MikroTik



Нажмите кнопку OK, чтобы сохранить пароль.

Теперь можно производить монтаж Wi-Fi моста MikroTik.



Сброс настроек

Если во время настройки Wi-Fi моста MikroTik вы что-то напутали в конфигурации и не можете зайти в устройство, выполните его сброс к заводским настройкам.

  1. Отключите питание;
  2. Зажмите и держите кнопку Reset;
  3. Подайте питание;
  4. Дождитесь пока начнет мигать светодиод;
  5. Отпустите кнопку Reset;
  6. После перезагрузки подключитесь к устройству с помощью программы Winbox по MAC адресу, т.к. у устройства может быть IP адрес 0.0.0.0. В этом случае вы не сможете попасть в настройки через Web-интерфейс по стандартному IP адресу 192.168.88.1.
  7. В Winbox в появившемся окне нажмите кнопку OK, чтобы применить настройки по умолчанию. В некоторых прошивках данное окно может не появится, а сразу применится стандартная конфигурация.

Применение стандартной конфигурации Wi-Fi точки MikroTik



После этого устройству присвоится стандартный IP адрес 192.168.88.1, и появится доступ к настройкам через Web-интерфейс.



----------------------------------------------------------------------
