Обзор MikroTik CCR1036-12G-4S

15.03.2013
  1. Комплектация
  2. Тестирование
  3. Заключение

До недавнего времени у производителя MikroTik не было маршрутизаторов, которые бы обрабатывали действительно большие объемы трафика. Поэтому приходилось покупать мощные персональные компьютеры x86 и устанавливать на них операционную систему RouterOS, обладающую широкими возможностями и удобством эксплуатации. Однако часто возникал вопрос с совместимостью сетевых плат и дисковых контроллеров. Об оптических слотах никто даже не мечтал. Если вам нужно было большое количество портов, то решение на базе компьютера становилось не дешевым удовольствием.

После выпуска производительного 36-ядерного роутера MikroTik ситуация изменилась. Вам теперь не нужно приобретать компьютер и подбирать совместимое железо. Достав из коробки роутер MikroTik Cloud Core, он сразу готов к работе.

В этой статье мы сделаем обзор комплектации MikroTik CCR1036 12G-4S и протестируем его пропускную способность.

Комплектация

Маршрутизатор поставляется в картонной коробке с схематическим изображением устройства.

Коробка MikroTik CCR1036 12G-4S

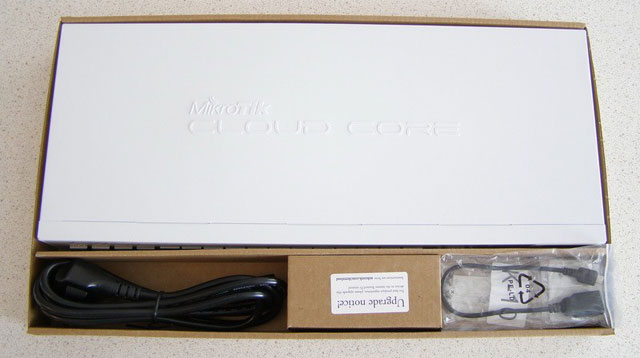

Внутри коробки находится роутер Mikrotik CCR1036 и комплектующие к нему.

Содержимое упаковки MikroTik CCR1036 12G-4S

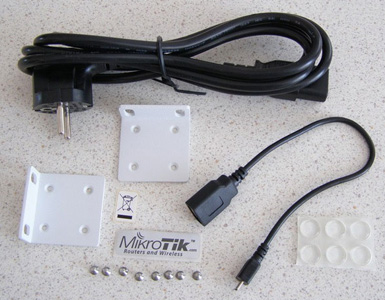

Перечень комплектующих:

  • шнур питания;
  • переходник MicroUSB;
  • ножки для роутера, чтобы он не царапал стол;
  • крепления — ушки и болты для установки роутера в серверную стойку;
  • наклейки.

Перечень комплектующих MikroTik CCR1036 12G-4S

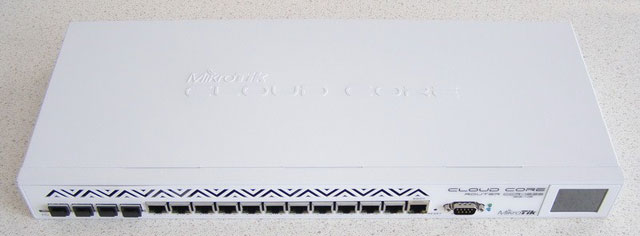

На передней стороне роутера находятся 4 порта для подключения оптических SFP модулей, 12 гигабитных LAN портов, COM-порт и сенсорный дисплей. Между COM-портом и сетевыми портами находится кнопка Reset.

Роутер MikroTik CCR1036 12G-4S

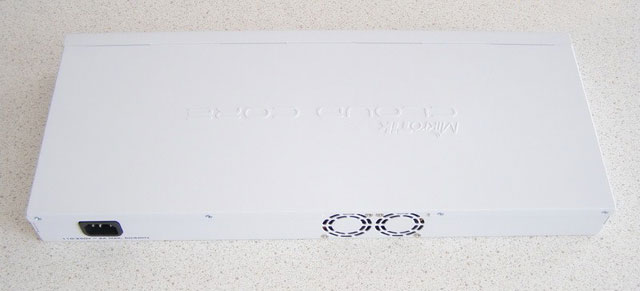

С обратной стороны маршрутизатора находится разъем для подключения шнура питания и два вентилятора.

MikroTik CCR1036 12G-4S - вид сзади

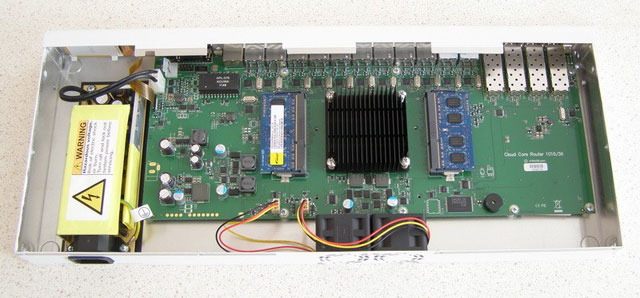

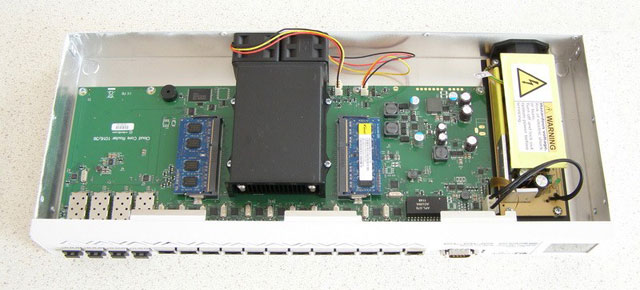

Откручиваем болты на корпусе устройства и снимаем верхнюю крышку. Внутри корпуса находится плата роутера, на которой установлены два синих модуля ОЗУ по 2 ГБ каждый, процессор под черным пластмассовым воздуховодом и два вентилятора.

Если у маршрутизатора невысокая нагрузка на процессор, то вентиляторы не работают. Как только нагрузка на процессор возрастает, вентиляторы включаются и начинают охлаждать процессор.

Разбираем MikroTik CCR1036 12G-4S

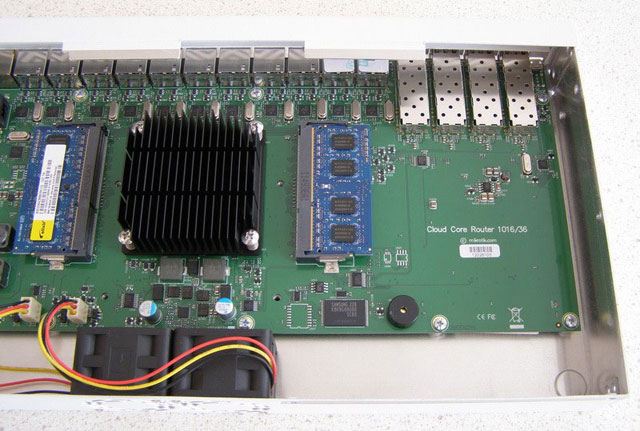

Слева платы расположены четыре оптических порта и бипер.

Оптические порты внутри MikroTik CCR1036 12G-4S

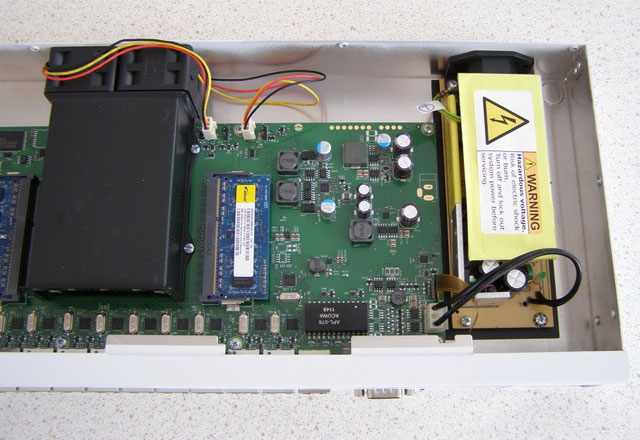

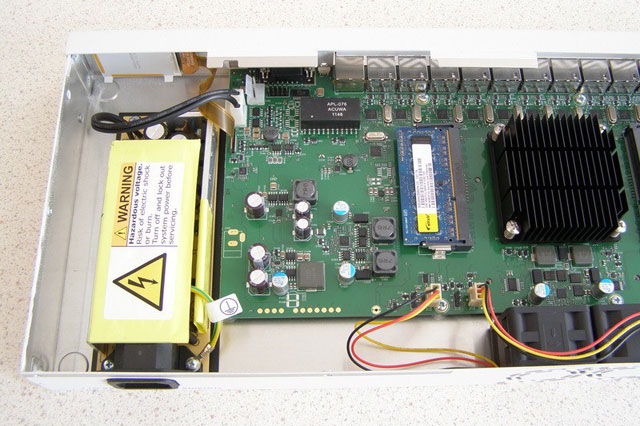

Справа от платы расположен блок питания с желтой наклейкой.

Блок питания MikroTik CCR1036 12G-4S



Снимаем воздуховод и видим массивный черный радиатор, охлаждающий 36-ядерный процессор.

Охлаждение MikroTik CCR1036 12G-4S



На плате есть неиспользуемый белый разъем для подключения блока питания. Видимо он предназначен для резервирования электропитания. Так же есть два дополнительных штекера для подключения вентиляторов.

Дополнительные разъемы MikroTik CCR1036 12G-4S



Оперативная память — съемная, поэтому ее можно заменить на память большего объема. Роутер позволяет увеличить объем оперативной памяти до 16 ГБ.

Модули памяти MikroTik CCR1036 12G-4S



Тестирование

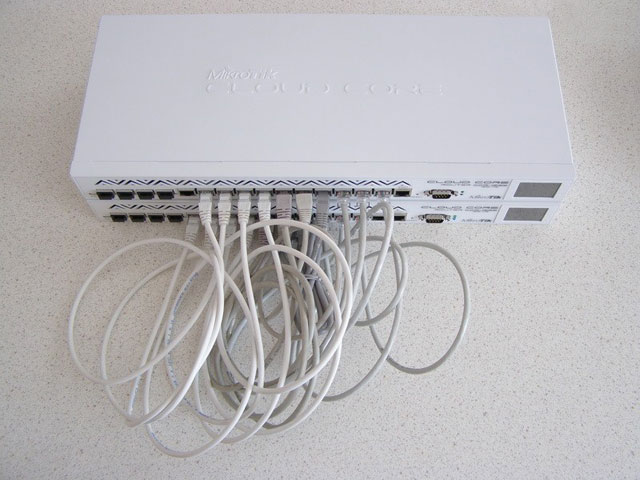

Возьмем два маршрутизатора MikroTik CCR1036, соединим сетевые порты патчкордами и проведем тест пропускной способности.

Подготовка к тесту MikroTik CCR1036 12G-4S

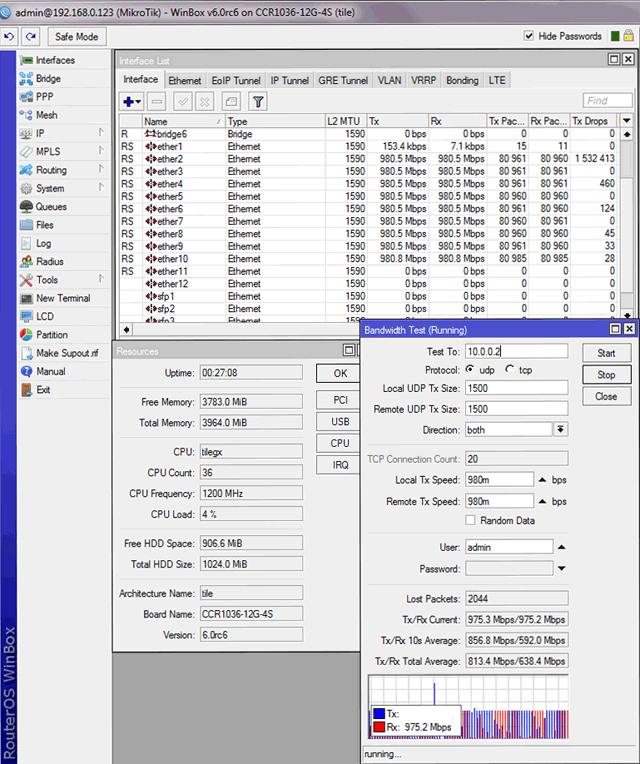

Роутер в режиме Bridge через 9 портов пропускает почти 18 Гб/с трафика. Загрузка процессора при этом составляет всего 4%.

Производительность MikroTik CCR1036 12G-4S

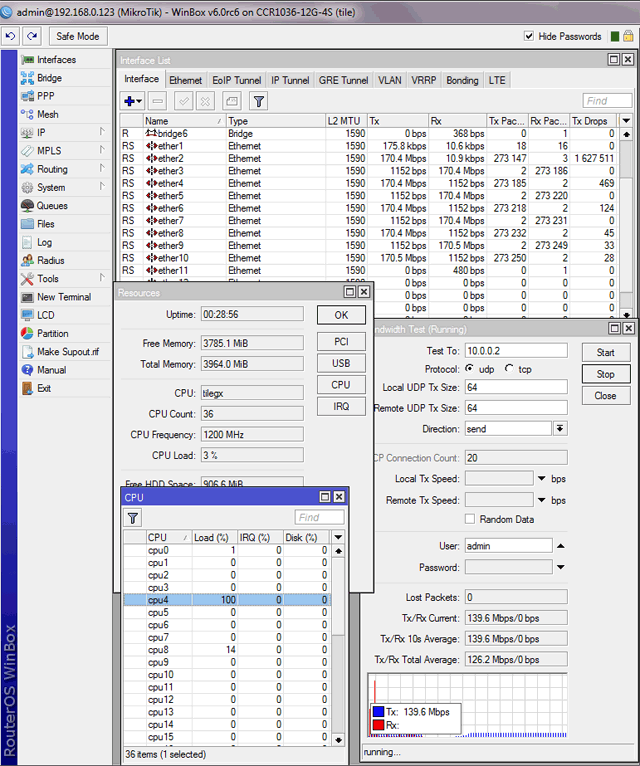

При тесте пакетами размером 64 байт, загрузка одного процессора возрастает до 100%, остальные 35 ядер не загружены. При этом через маршрутизатор проходит 1500 Мбит/с трафика и 2,5 миллиона пакетов.

Тест пропускной способности MikroTik CCR1036 12G-4S

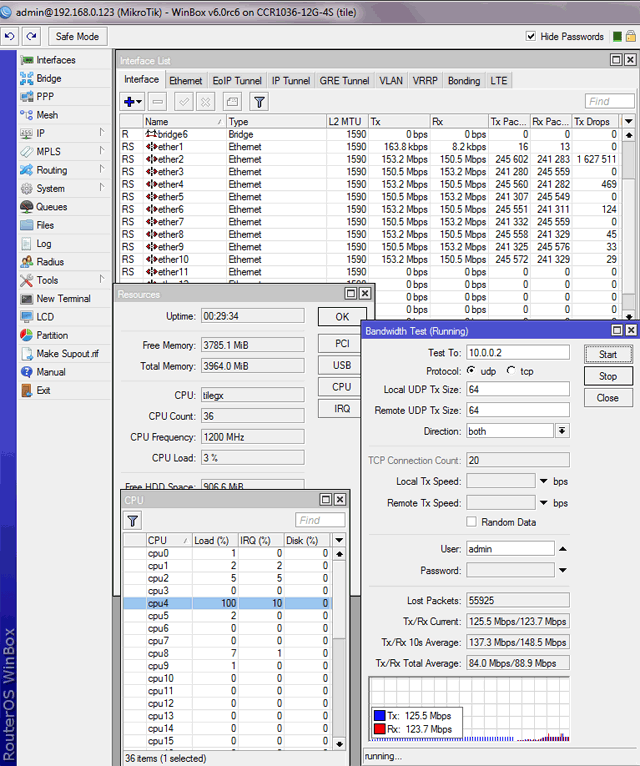

В дуплексном тесте пакетами 64 байт скорость генерации снижается до 150 Мбит/с в каждую сторону, однако суммарно по всем портам проходит 2700 Мбит/с и 4,5 миллиона пакетов в секунду. Это довольно неплохой показатель при такой небольшой загрузке процессоров. Сгенерировать больший трафик не получается, поскольку один процессор, генерирующий трафик, уже загружен на 100%.

Если предположить, что данный тест запущен в несколько потоков, полученный результат увеличиваем в 10 раз и получаем пропускную способность 27 Гб/с и 45 миллионов пакетов в секунду. Этого должно хватить, чтобы загрузить все сетевые порты почти на 90%.

Тест в дуплексе MikroTik CCR1036 12G-4S

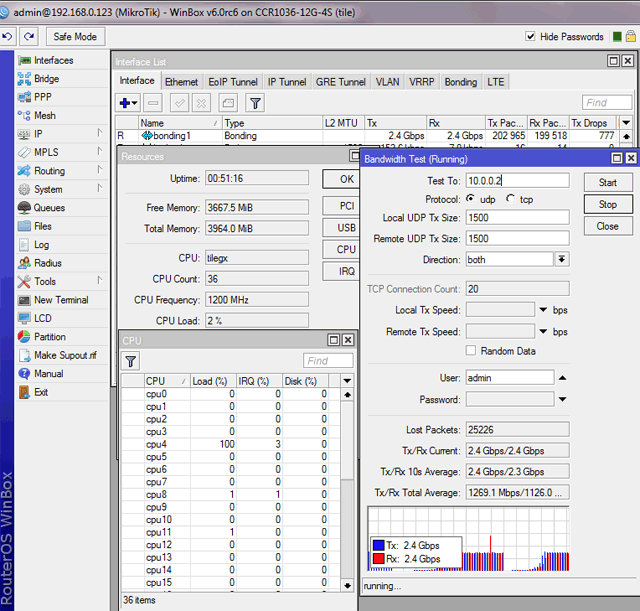

Если все LAN порты объединить в Bonding, то генератор трафика не выдает дуплексом более 2,4 Гбит/с. Тест опять упирается в 100% загрузку одного процессора.

Тест бондинга MikroTik CCR1036 12G-4S

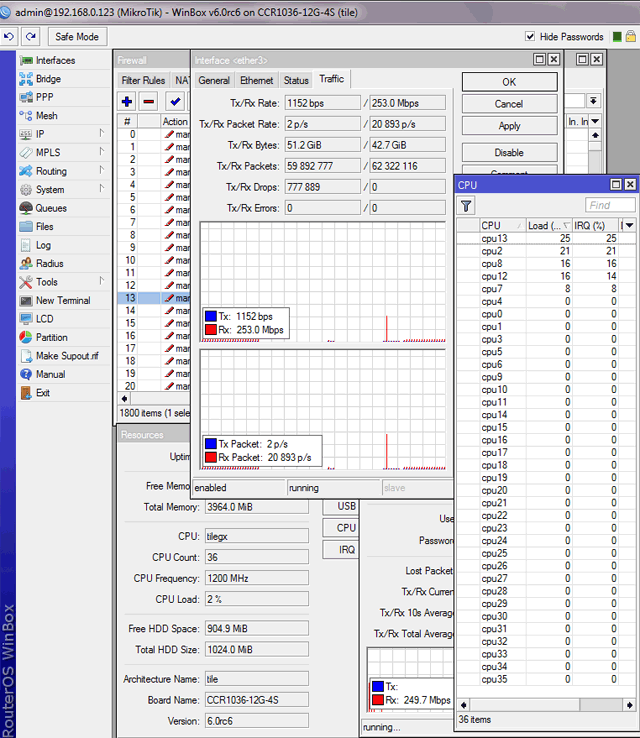

Чтобы загрузить все 36 ядер роутера мы добавили 1800 правил маркировки пакетов. После запуска теста выдается поток трафика 250 Мбит/с и почему-то не поднимается выше.

Добавляем правила для загрузки процессора MikroTik CCR1036 12G-4S



Однако через несколько секунд все 36 процессоров показывают загрузку 100%.

Тестирование пропускной способности MikroTik CCR1036 12G-4S

Получается что MikroTik сдулся на 1800 правилах, однако это довольно большое количество. Причем каждый пакет проходил по всей цепочке от начала и до конца. На практике таких задач не бывает, поскольку он всегда раньше выходит, когда попадет на нужное правило.

При проведении теста оказалось, что загрузить все процессоры маршрутизатора довольно сложно. На реальном трафике можно рассчитывать как минимум на 3 Гбит/с сквозного трафика и 4.5 миллиона пакетов. Скорее всего, эти показатели в реальности будут намного лучше.

Заключение

Новый производительный роутер MikroTik CCR1036 12G-4S могут использовать не только провайдеры, но и крупные компании в качестве центрального маршрутизатора для объединения удаленных офисов. Роутер MikroTik Cloud Core обслужит не одну сотню подключений по L2TP с передачей маршрутов по OSPF, при этом производительность будет ограничена только скоростью подключения к Интернет.

Теперь производитель Mikrotik может успешно конкурировать с CISCO, поскольку имеет на вооружении оборудование с высокой производительностью. Сейчас многопроцессорные решения начинают понемногу вытеснять решения на специализированных процессорах, поскольку позволяют выполнять те же задачи с такой же или более высокой скоростью. При этом многопроцессорные решения имеют в несколько раз меньшую стоимость.



Источник: http://www.lanmart.ru/blogs/review-mikrotik-ccr1036-12g-4s/
