Настройка роутера MikroTik

05.05.2012

Это инструкция, как пошагово настроить роутер MikroTik с нуля без использования заводской конфигурации.

Содержание:

  1. Подключение роутера Mikrotik
  2. Настройка сетевой карты компьютера
  3. Вход в настройки роутера
  4. Сброс настроек роутера
  5. Описание сетевых интерфейсов
  6. Настройка WAN интерфейса MikroTik
  7. Настройка локальной сети MikroTik
  8. Настройка Wi-Fi точки доступа MikroTik
  9. Настройка Firewall и NAT
  10. Изменение пароля доступа к роутеру MikroTik
  11. Сброс роутера MikroTik к заводским настройкам



Подключение роутера MikroTik

Для настройки Wi-Fi роутера MikroTik нам понадобятся:

  • кабель провайдера интернета (Triolan, MaxNet, Воля, Airbites, Vega или любые другие);
  • компьютер или ноутбук с Wi-Fi;
  • роутер MikroTik. Он будет раздавать Интернет по кабелю, а также по Wi-Fi на ноутбук, смартфон, телевизор с Wi-Fi или планшет.

Схема подключения роутера MikroTik:

  • кабель провайдера интернета подключаем в первый порт роутера;
  • компьютер подключаем к роутеру MikroTik сетевым кабелем в любой LAN порт от 2 до 5;
  • ноутбук и другие беспроводные устройства подключим по Wi-Fi;
  • блок питания включаем в разъем «Power» роутера MikroTik.

Схема подключения роутера MikroTik



Настройка сетевой карты компьютера

Чтобы на компьютере можно было зайти в настройки роутера Mikrotik, настроим сетевую карту на получение автоматических настроек.

Открываем «Пуск» → «Панель управления» → «Центр управления сетями и общим доступом».

Windows7 - Панель управления



Перейдем в «Изменение параметров адаптера».

Windows7 - Изменение параметров адаптера



Нажимаем правой кнопкой мыши на «Подключение по локальной сети» и выбираем «Свойства»

Windows7 - Подключение по локальной сети



Нажимаем на «Протокол Интернета версии 4 (TCP/IPv4)» и кнопку «Свойства».

Windows7 - Протокол Интернета версии 4 (TCP/IPv4)



Выбираем «Получить IP-адрес автоматически» и нажимаете кнопку «OK».

Windows7 - Получить IP-адрес автоматически



Если сетевая карта не получает автоматически IP адрес из подсети 192.168.88.x, попробуйте его указать вручную (например: 192.168.88.21) или сбросить роутер Mikrotik к заводским настройкам.



Вход в настройки роутера MikroTik

Выполнить настройку роутера MikroTik можно разными способами:

  • С помощью специальной программы Winbox для ОС Windows. Скачать на официальном сайте.
  • С помощью браузера, перейдя по адресу 192.168.88.1. В настройках браузера не должен быть указан proxy-сервер!
  • Настройка через Telnet.

Мы будем настраивать роутер Mikrotik с помощью программы Winbox.



Подключаемся к роутеру MikroTik:

  1. Запустите программу Winbox и перейдите на вкладку Neighbors;
  2. В списке отобразится ваш роутер. Нажмите левой кнопкой мыши на его MAC адрес;
  3. Нажмите кнопку Connect.
    Login по умолчанию admin, пароль пустой.
MikroTik WinBox



Сброс настроек роутера

Сбросим все настройки роутера MikroTik.

При первом входе у вас появится окно, как на картинке ниже. Нажмите кнопку Remove Configuration и дождитесь перезагрузки устройства.

Очистить конфигурацию MikroTik



Если у вас не появилось данное окно, сбросим настройки через меню:

  1. Выбираем слева меню System - Reset Configuration;
  2. Поставьте галочку No Default Configuration;
  3. Нажмите кнопку Reset Configuration.
  4. Нажмите кнопку Yes и дождитесь перезагрузки устройства.
Сбросить настройки MikroTik



Описание сетевых интерфейсов

Конфигурация сетевых интерфейсов MikroTik будет выглядеть следующим образом: первый порт ether1 будет подключен к провайдеру (WAN порт), остальные порты ether2-5 будут работать в режиме коммутатора для подключения компьютеров локальной сети.

Чтобы не путать сетевые интерфейсы, опишем их с помощью комментариев.

Входим в настройки MikroTik с помощью программы Winbox.



Записываем для первого порта ether1 комментарий "WAN":

  1. Открываем меню Interfaces;
  2. Выбираем первый интерфейс ether1;
  3. Нажимаем желтую кнопку Comment;
  4. В появившемся окне вводим комментарий "WAN";
  5. Нажимаем кнопку OK.
Описание WAN интерфейса MikroTik



Записываем для второго порта ether2 комментарий "LAN":

  1. Выбираем интерфейс ether2;
  2. Нажимаем желтую кнопку Comment;
  3. В появившемся окне вводим комментарий "LAN";
  4. Нажимаем кнопку OK.
Описание LAN интерфейса MikroTik



Теперь в списке интерфейсов четко видно их назначение.

Список интерфейсов MikroTik



Настройка WAN интерфейса MikroTik

Смена MAC адреса WAN порта

Если Ваш провайдер блокирует доступ к сети по MAC адресу, то необходимо сначала изменить MAC адрес WAN порта роутера MikroTik. В противном случае пропустите этот пункт.

Чтобы изменить MAC адрес порта MikroTik, открываем в программе Winbox меню New Terminal и вводим команду:

/interface ethernet set ether1 mac-address=00:01:02:03:04:05

, где ether1 - имя WAN интерфейса, 00:01:02:03:04:05 - разрешенный MAC адрес.

Изменить MAC адрес MikroTik



Чтобы вернуть родной MAC адрес порта, нужно выполнить команду:

/interface ethernet reset-mac ether1

, где ether1 - имя интерфейса.

Вернуть родной MAC адрес MikroTik



Настройка Dynamic IP

Если интернет провайдер выдает Вам сетевые настройки автоматически, то необходимо настроить WAN порт роутера MikroTik на получение настроек по DHCP:

  1. Открываем меню IP;
  2. Выбираем DHCP Client;
  3. В появившемся окне нажимаем кнопку Add (плюсик);
  4. В новом окне в списке Interface: выбираем WAN интерфейс ether1;
  5. Нажимаем кнопку OK для сохранения настроек.
Настройка DHCP клиента MikroTik



Теперь мы получили IP адрес от провайдера, который отображается в столбце IP Adress.

Получение IP адреса по DHCP MikroTik



Проверим, что есть связь с интернетом:

  1. Открываем меню New Terminal;
  2. В терминале пишем команду ping 8.8.8.8 (пингуем сайт google) и жмем Enter на клавиатуре.

Как видим, идут пинги по 60ms, значит интернет подключен и работает. Остановить выполнение команды можно комбинацией клавиш на клавиатуре Ctrl+C.

ping MikroTik



На компьютерах, подключенных к роутеру MikroTik, интернет не будет работать, пока вы не настроите локальную сеть, Firewall и NAT.



Настройка Static IP

Если вы используете статические сетевые настройки, необходимо настроить WAN порт роутера MikroTik вручную.

Настроим статический IP адрес и маску подсети WAN порта MikroTik :

  1. Открываем меню IP;
  2. Выбираем Addresses;
  3. В появившемся окне нажимаем кнопку Add (плюсик);
  4. В новом окне в поле Address: прописываем статический IP адрес / маску подсети;
  5. В списке Interface: выбираем WAN интерфейс ether1;
  6. Для сохранения настроек нажимаем кнопку OK.
Настройка статического адреса MikroTik



Настроим адрес интернет шлюза MikroTik:

  1. Открываем меню IP;
  2. Выбираем Routes;
  3. В появившемся окне нажимаем кнопку Add (плюсик);
  4. В новом окне в поле Gateway: прописываем IP адрес шлюза;
  5. Нажимаем кнопку OK для сохранения настроек.
Настройка шлюза MikroTik



Добавим адреса DNS серверов MikroTik:

  1. Открываем меню IP;
  2. Выбираем DNS;
  3. В появившемся окне нажимаем кнопку Settings;
  4. В новом окне в поле Servers: прописываем IP адрес предпочитаемого DNS сервера;
  5. Нажимаем кнопку "вниз" (черный треугольник), чтобы добавить еще одно поле для ввода;
  6. В новом поле прописываем IP адрес альтернативного DNS сервера;
  7. Ставим галочку Allow Remote Requests;
  8. Нажимаем кнопку OK для сохранения настроек.
Настройка DNS MikroTik



Проверим, что есть доступ к интернету:

  1. Открываем меню New Terminal;
  2. В терминале пишем команду ping 8.8.8.8 (пингуем сайт google) и жмем Enter на клавиатуре.

Как видим, идут пинги по 60ms, значит интернет подключен и работает. Остановить выполнение команды можно комбинацией клавиш на клавиатуре Ctrl+C.

ping MikroTik



На компьютерах, подключенных к роутеру MikroTik, интернет не будет работать, пока вы не настроите локальную сеть, Firewall и NAT.



Настройка PPPoE

Если вы используете ADSL модем, к которому по сетевому кабелю подключен роутер MikroTik, сначала необходимо настроить ADSL модем в режим Bridge (мост).

 Настроим клиентское PPPoE соединение на роутере MikroTik:

  1. Слева выбираем меню PPP;
  2. Нажимаем кнопку Add (плюсик);
  3. Выбираем PPPoE Client.
Настройка PPPoE MikroTik



Настраиваем параметры PPPoE соединения MikroTik:

  1. В поле Name указываем имя соединения;
  2. В списке Interfaces выбираем первый WAN порт ether1, который подключен к провайдеру;
    Выбор интерфейса PPPoE MikroTik



  3. Переходим на вкладку Dial Out;
  4. В поле User указываем имя пользователя;
  5. В поле Password вводим пароль;
  6. Ставим галочку Use Peer DNS;
  7. Нажимаем кнопку OK.
Настройка пользователя и пароля PPPoE MikroTik



После создания PPPoE соединения напротив него должна появиться буква R, которая говорит о том, что соединение установлено.

PPPoE соединение на MikroTik установлено



Проверим, что есть связь с интернетом:

  1. Открываем меню New Terminal;
  2. В терминале пишем команду ping 8.8.8.8 (пингуем сайт google) и жмем Enter на клавиатуре.

Как видим, идут пинги по 60ms, значит интернет подключен и работает. Остановить выполнение команды можно комбинацией клавиш на клавиатуре Ctrl+C.

ping MikroTik



На компьютерах, подключенных к роутеру MikroTik, интернет не будет работать, пока вы не настроите локальную сеть, Firewall и NAT.



Настройка локальной сети MikroTik

Объединение Wi-Fi и проводных интерфейсов в локальную сеть

Чтобы компьютеры, подключенные к роутеру по кабелю и по Wi-Fi, друг друга «видели», необходимо объединить беспроводной и проводные интерфейсы MikroTik. Если у вас роутер без Wi-Fi, то объединяете только проводные интерфейсы.

Создаем объединение bridge-local (мост);

  1. Открываем меню Bridge;
  2. Нажимаем кнопку Add (плюсик);
  3. В поле Name прописываем имя объединения bridge-local;
  4. Нажимаем кнопку OK.
Настройка локальной сети MikroTik



Добавляем в объединение проводные ethernet порты 2-5:

  1. Переходим на вкладку Ports;
  2. Нажимаем кнопку Add (плюсик);
  3. В списке Interface выбираем ethernet порт ether2;
  4. В списке Bridge выбираем имя объединения bridge-local;
  5. Нажимаем кнопку OK;
  6. Точно так же добавляем порты ether3, ether4, ether5.
Объединение ethernet портов MikroTik в локальную сеть



Добавляем в объединение Wi-Fi интерфейс.

  1. Переходим на вкладку Ports;
  2. Нажимаем кнопку Add (плюсик);
  3. В списке Interface выбираем беспроводной интерфейс wlan1;
  4. В списке Bridge выбираем имя объединения bridge-local;
  5. Нажимаем кнопку OK.
Объединение Wi-Fi интерфейса MikroTik в локальную сеть



Назначение IP адреса локальной сети

Настроим IP адрес локальной сети MikroTik:

  1. Открываем меню IP;
  2. Выбираем Addresses;
  3. Нажимаем кнопку Add (плюсик);
  4. В поле Address вводим адрес и маску локальной сети, например 192.168.88.1/24;
  5. В списке Interface выбираем bridge-local;
  6. Нажимаем кнопку OK.
Назначение IP адреса локальной сети MikroTik



Настройка DHCP сервера

Чтобы компьютеры, подключенные к роутеру, получали сетевые настройки автоматически, настроим DHCP сервер MikroTik:

  1. Открываем меню IP;
  2. Выбираем DHCP Server;
  3. Нажимаем кнопку DHCP Setup;
    Настройка DHCP сервера MikroTik


  4. В списке DHCP Server Interface выбираем bridge-local;
  5. Нажимаем кнопку Next;
    Выбор интерфейса DHCP сервера MikroTik


  6. В этом окне выбирается сеть для DHCP. Оставляем без изменений и нажимаем кнопку Next;
    Настройка IP адрес локальной сети MikroTik


  7. В следующем окне указывается адрес шлюза. Нажимаем кнопку Next;
    Настройка IP адрес шлюза для локальной сети MikroTik


  8. В этом окне прописывается диапазон IP адресов, которые будет раздавать DHCP сервер. Нажимаем кнопку Next;
    Настройка диапазона IP адресов DHCP сервера MikroTik


  9. Далее вводятся адреса DNS серверов. Нажимаем кнопку Next;
    Настройка DNS серверов DHCP сервера MikroTik


  10. Здесь задается время резервирования IP адресов. Нажимаем кнопку Next;


  11. Настройка DHCP сервера успешно завершена. Жмем кнопку OK.
    Настройка DHCP сервера MikroTik успешно завершена



Теперь сетевой кабель компьютера отключаем от роутера и еще раз подключаем к нему.



Настройка Wi-Fi точки доступа MikroTik

Сначала необходимо включить Wi-Fi модуль:

  1. Открываем меню Wireless;
  2. Выбираем Wi-Fi интерфейс wlan1;
  3. Нажимаем кнопку Enable (синяя галочка).
Настройка Wi-Fi точки MikroTik



Создаем пароль для подключения к точке доступа MikroTik:

  1. Открываем вкладку Security Profiles;
  2. Нажимаем кнопку Add (плюсик);
  3. В новом окне в поле Name: указываем имя профиля безопасности;
  4. Для лучшей безопасности оставляем только регистрацию по протоколу WPA2 PSK;
  5. В поле WPA2 Pre-Shared Key вводим пароль для доступа к Wi-Fi точке;
  6. Для сохранения настроек нажимаем кнопку OK.
Настройка пользователя и пароля Wi-Fi точки MikroTik



Настраиваем параметры Wi-Fi точки MikroTik:

  1. Открываем вкладку Interfaces;
  2. Делаем двойной клик кнопкой мыши на Wi-Fi интерфейсе wlan1, чтобы зайти в его настройки;
  3. Переходим на вкладку Wireless;
  4. В списке Mode: выбираем режим работы ap bridge (точка доступа в режиме моста);
  5. В списке Band: выбираем в каких стандартах будет работать Wi-Fi точка, мы выбрали B/G/N;
  6. В поле SSID: прописываем имя точки доступа;
  7. В списке Security Profile выбираем имя профиля безопасности, в котором мы создавали пароль для доступа к Wi-Fi точке;
  8. Нажимаем кнопку OK для сохранения настроек.
Настройка  беспроводной точки доступа MikroTik



Теперь можно подключаться к роутеру по Wi-Fi.

На компьютерах, подключенных к роутеру MikroTik по Wi-Fi, интернет не будет работать, пока вы не настроите Firewall и NAT.



Настройка Firewall и NAT

Чтобы компьютеры получали доступ к интернету, необходимо настроить Firewall и NAT на роутере MikroTik.

Откройте меню New Terminal для ввода команд.



Настройка NAT выполняется следующими командами:

ip firewall nat add chain=srcnat out-interface=ether1 action=masquerade

, где ether1 - это интерфейс, на который приходит интернет от провайдера. Для PPPoE соединений указывается название PPPoE интерфейса.

Настройки NAT достаточно, чтобы заработал интернет.



Protect router - команды для защиты роутера:

ip firewall filter add action=accept chain=input disabled=no protocol=icmp
ip firewall filter add action=accept chain=input connection-state=established disabled=no in-interface=ether1
ip firewall filter add action=accept chain=input connection-state=related disabled=no in-interface=ether1
ip firewall filter add action=drop chain=input disabled=no in-interface=ether1


Protect LAN - защита внутренней сети:

ip firewall filter add action=jump chain=forward disabled=no in-interface=ether1 jump-target=customer
ip firewall filter add action=accept chain=customer connection-state=established disabled=no
ip firewall filter add action=accept chain=customer connection-state=related disabled=no
ip firewall filter add action=drop chain=customer disabled=no



Назначаем типы интерфейсов для подключения к сети устройств с поддержкой технологии Universal Plug and Play (external - внешний, internal - внутренний LAN):

ip upnp interfaces add disabled=no interface=ether1 type=external
ip upnp interfaces add disabled=no interface=ether2 type=internal
ip upnp interfaces add disabled=no interface=ether3 type=internal
ip upnp interfaces add disabled=no interface=ether4 type=internal
ip upnp interfaces add disabled=no interface=ether5 type=internal
ip upnp interfaces add disabled=no interface=bridge-local type=internal



Изменение пароля доступа к роутеру MikroTik

Чтобы изменить пароль доступа к роутеру MikroTik, выполните следующие действия:

  1. Открываем меню System;
  2. Выбираем Users;
  3. Делаем двойной клик кнопкой мыши на пользователе admin;
  4. Нажимаем кнопку Password...;
  5. В поле New Password вводим новый пароль;
  6. В поле Confirm Password подтверждаем новый пароль;
  7. В окне Change Password нажимаем кнопку OK;
  8. В окне User нажимаем кнопку OK.
Изменение пароля доступа к роутеру MiktoTik



Сброс роутера MikroTik к заводским настройкам

Чтобы сбросить MikroTik к заводским настройкам выполните следующее:

  1. Отключите питание роутера;
  2. Нажмите и держите кнопку Reset;
  3. Включите питание роутера;
  4. Дождитесь пока замигает индикатор ACT и отпустите кнопку Reset.
Сброс роутера MikroTik к заводским настройкам



После этого роутер перезагрузится, и вы сможете зайти в его настройки со стандартным именем пользователя admin без пароля.

Если вы войдете в настройки с помощью программы Winbox, то появится следующее окно:

Быстрая настройка роутера MikroTik



C помощью кнопки OK можно выполнить быструю настройку роутера по умолчанию.

Кнопка Remove Configuration позволяет сбросить все настройки для последующей ручной настройки роутера.



----------------------------------------------------------------------

Удаленно настраиваем оборудование. Стоимость.
Vodafone: +38 095 406-06-02
Киевстар: +38 067 675-65-55
Life: +38 093 889-78-96

Друкована версія Поділіться статтею:
  • Звичайна форма
  • Facebook

Відгуки про статтю

  Оцінка: 5, Голосів: 181, Коментарів: 500
Стиви 21.06.2016 23:44:36
Спасибо, парень! Все описано как для чайника - тоесть, просто и понятно!
Молодца!
Антон 21.06.2016 22:56:50
Статья отличная, настроил роутер - интернет на компьютере появился, wi-fi ловится на всех устройствах кроме xbox.
Подскажите пожалуйста, существуют ли какие-либо доп настройки для консолей? Консоль видит роутер, подключается, но не выходит в интернет.
Дима 22.06.2016 10:07:16
Выполни в консоли эти команды. Если у тебя названия интерфейсов отличаются, то поменяй на свои.
/ip upnp
set enabled=yes
/ip upnp interfaces
add interface=ether1 type=external
add interface=bridge1 type=internal
Иван 08.06.2016 10:07:25
Добрый день, а не подскажите, как настроить что бы Wi-Fi (гаджетам раздавался отличный от локальной сети). И автоматически компьютерам по локальной сети адреса не предоставлялись (Dhcp) сервер в локальной сети свой.
Техпідтримка 08.06.2016 12:35:13
- Отключить Dhcp сервер для локальной сети
- Не объединять Wi-Fi интерфейс в бридж с портами из локальной сети
- Создать DHCP сервер для Wi-Fi интерфейса
- Создать правило NAT для Wi-Fi интерфейса
Александр 06.06.2016 12:08:15
Добрый день, подскажите пожалуйста, где прописать можно прокси сервер провайдера? Заранее спасибо
олег 29.05.2016 21:36:57
Подскажите как настроить родительский контроль ?
Техпідтримка 30.05.2016 13:17:10
Самый простой способ - указать адреса специальных DNS серверов, которые блокируют нежелательный контент, например:
Norton DNS — с блокировкой вредоносных сайтов и сайтов для взрослых (Security + Pornography).
DNS1: 199.85.126.20
DNS2: 199.85.127.20

В MikroTik изменить/добавить DNS адреса можно в меню IP -DNS.

Если хотите самостоятельно добавлять вредоносные сайты и исключения, то можно использовать сервис OpenDNS.
http://southtel.ru/index.php/rodcontrol
олег 30.05.2016 15:19:27
Нет,я имел другое в виду. Надо вайфай отключать в 22.00 вечера и всё. На асусе такое было, там всё по русски, а тут не могу найти. Или по ИП разрешить пользоваться инетом с 14 до 22 и всё.
Техпідтримка 31.05.2016 12:27:49
Нужно отключать и проводной интернет с 22:00 до 14:00 или только Wi-Fi?
oleg 31.05.2016 12:38:35
Для начала только wifi. НО хотелось бы не просто модуль отключать, а конктерного пользователя по мак адресу.
Техпідтримка 31.05.2016 13:19:59
http://arxont.blogspot.com/2013/06/wifi-mac-mikrotik.html
В параметрах Time укажите в какое время разрешено подключение.
олег 01.06.2016 21:36:08
Спасибо, какраз то что надо!
олег 07.06.2016 21:51:30
Добавил Time 07:00 22:00 а инет не отключается
Техпідтримка 08.06.2016 12:25:39
Проверьте, что убрали галочку с Default Authenticate.
Олег 08.06.2016 20:13:15
О! проверил на книжке киндл всё работает! Галочка помогла, да и время надо указывать 23.59 а потом 07.00
Иван 12.05.2016 14:10:25
Всё отлично. Спасибо автору за старания. Роутер Mikrotik RB951G-2HnD прошивка 6.32.4
Бобер 06.05.2016 23:18:46
Ребята, НИКОГДА не забивайте в НАТ 80й порт на локалку, накрыло весь инет пока не додумался в чем проблемма.
https сайты все открывает, а по 80му нифига.
потом догадался, что 80й нельзя натить.
Александр 15.04.2016 13:57:16
После обновления прошивки перестали светится диоды подключенных портов, роутер RB951G-2HnD
Техпідтримка 18.04.2016 12:20:46

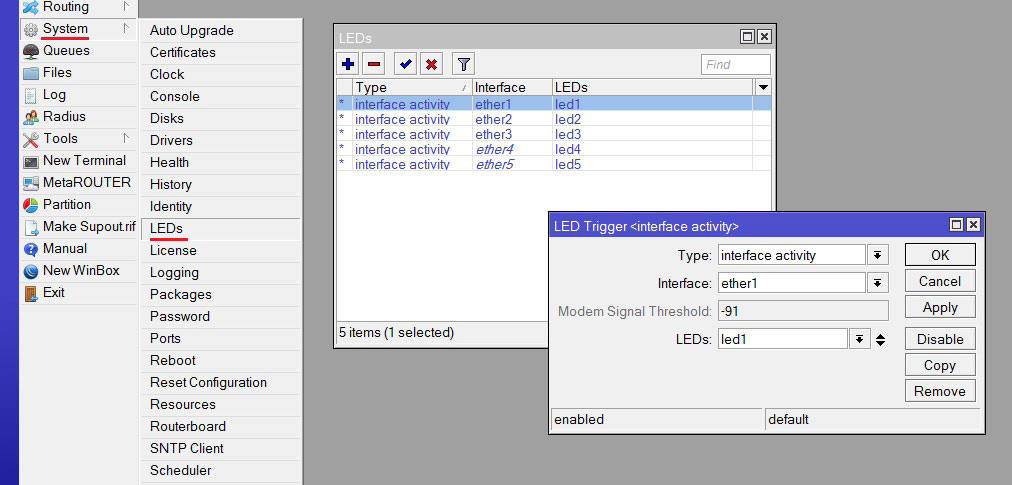

Если роутер работает нормально, то ничего страшного. Программисты периодически забывают добавить настройки светодиодов. Нужно добавить настройки в меню System - LEDs, как на этой картинке.
Александр 13.04.2016 01:07:37
Добрый день
У меня RB951G-2HnD включен в Huawei B890-75 по LAN, как настроить доступ через winbox к микротику?
Что сделал - убрал firewall на хуавее; /ip firewall filter add chain=input protocol=tcp dst-port=80 disabled=no action=accept;
но все равно не работает
Буду весьма признателен.
Сторінки: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28

Залишити коментар
Ваше ім’я: *
Ваша пошта:

Коментар: *
Оцiнка:
Введіть символи: *
Поновити

Магазин
Техпідтримка
Наші партнери

© 2003–2024 «Компанія ТехноТрейд»
інтернет-магазин мережевого обладнання
×
×
Валюта:
