Обзор управляемого коммутатора MikroTik CRS125-24G-1S-RM

08.02.2014

Производитель MikroTik раньше производил только небольшие управляемые коммутаторы на 5 портов. Недавно было объявлено о выпуске новой линейки управляемых коммутаторов на 24 порта.

В 5-ти портовых коммутаторах была установлена операционная система SWOS со стандартным набором функций. Никто даже не мог подумать, что в новых коммутаторах будет другая операционка.

Но MikroTik умеет делать сюрпризы. В новых коммутаторах серии Cloud Router Switch установлена полноценная операционная система RouterOS, которая используется в маршрутизаторах MikroTik. Это превращает коммутатор в самый настоящий 24-портовый маршрутизатор с огромным набором функций.

В этой статье мы рассмотрим новый управляемый коммутатор 3-го уровня MikroTik CRS125-24G-1S-RM.

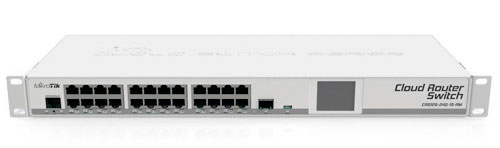

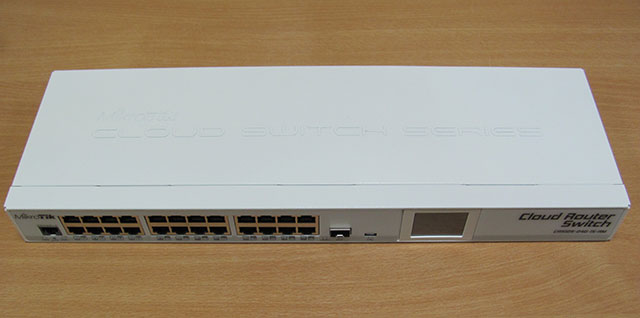

Управляемый коммутатор третьего уровня MikroTik CRS125-24G-1S-RM

Основные характеристики MikroTik CRS125-24G-1S-RM

Порты:24×1 ГБит/с Ethernet
1×SFP

1×microUSB
Процессор:600 МГц
Память:128 МБ
Операционная система:RouterOS Level 5





Комплектация

MikroTik CRS125-24G-1S-RM поставляется в картонной коробке со строгим промышленным дизайном.

Упаковка MikroTik CRS125-24G-1S-RM

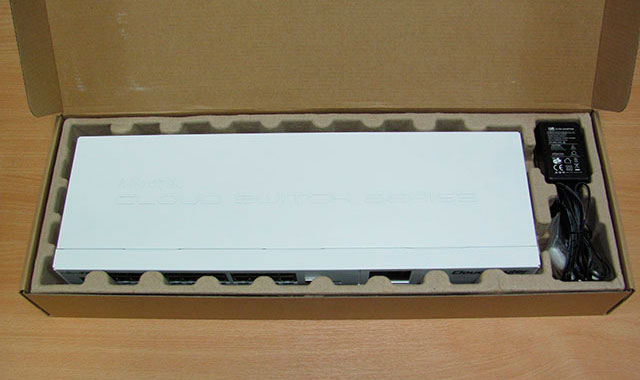

Внутри коробки коммутатор уложен в специальную картонную форму, предотвращающую устройство от повреждений во время транспортировки.

Внутренности упаковки MikroTik CRS125-24G-1S-RM

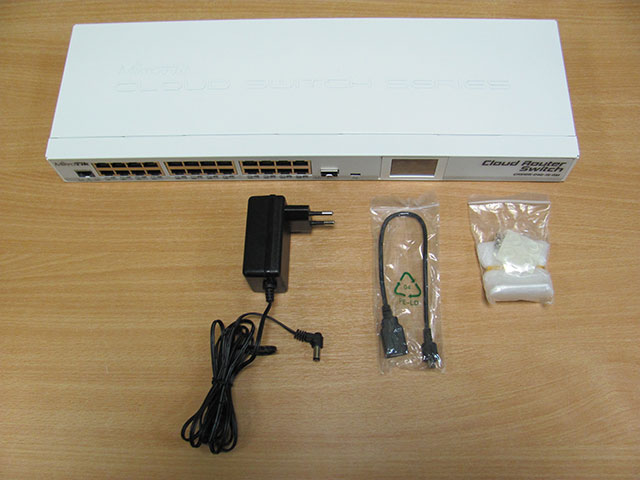

В комплектацию MikroTik CRS125-24G-1S-RM входят:

  1. Коммутатор.
  2. Блок питания.
  3. Черный переходник USB - microUSB для подключения 3G модема или внешнего накопителя.
  4. Крепления-ушки и болты для установки коммутатора в 19-дюймовую серверную стойку.
  5. Силиконовые ножки, чтобы коммутатор не царапал стол.

Комплектация MikroTik CRS125-24G-1S-RM

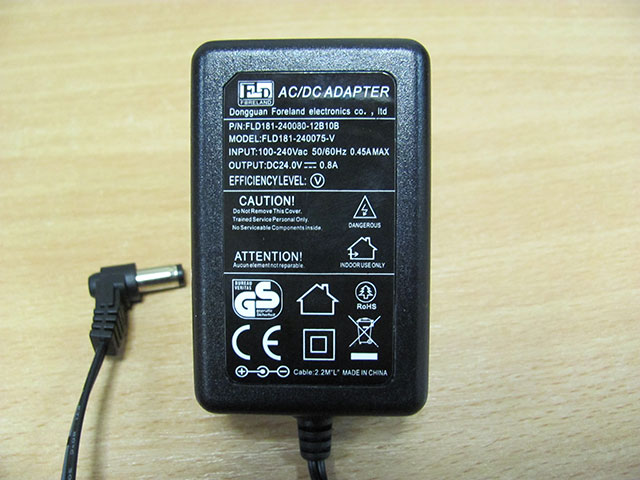

Блок питания выдает на выходе постоянное напряжение 24 В и ток 0,8 А.

Блок питания MikroTik CRS125-24G-1S-RM



Корпус коммутатора изготовлен из металла с порошковым покрытием. Спереди корпуса расположены слева направо: COM-порт в формате RJ-45, 24 гигабитных сетевых порта, SFP порт для подключения оптики, разъем microUSB и сенсорный экран.

MikroTik CRS125-24G-1S-RM - вид спереди

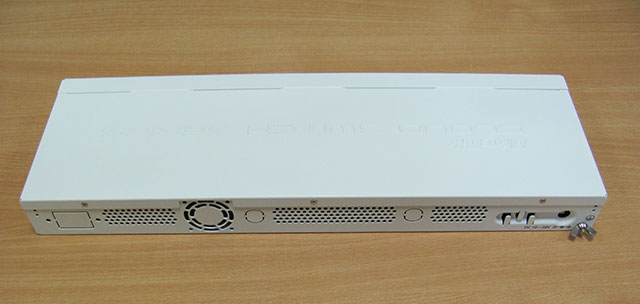

Сзади находятся вентиляционные отверстия, разъем питания и клемма заземления.

MikroTik CRS125-24G-1S-RM - вид сзади

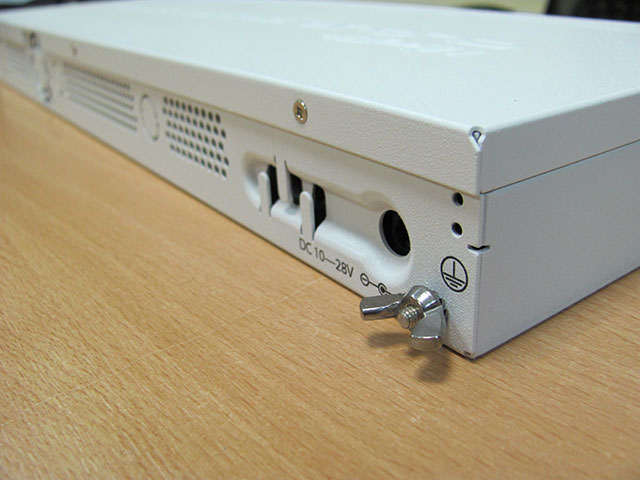

Слева от разъема питания расположена гребенка.

Разъем питаничя и клемма заземления MikroTik CRS125-24G-1S-RM

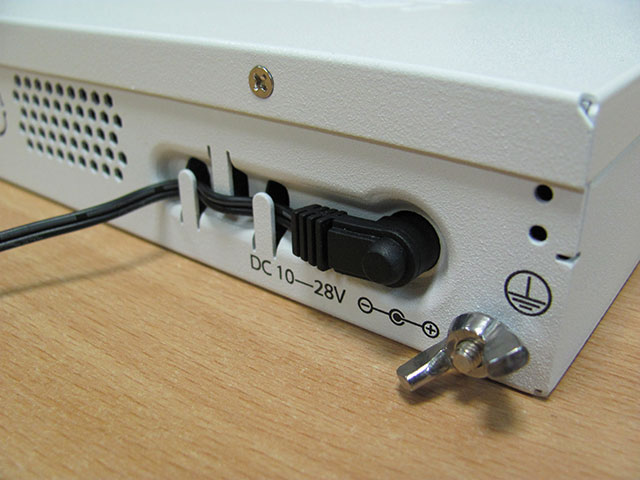

Она защищает кабель блока питания от случайного выпадения из гнезда.

Защита бабеля от выпадения из гнезда MikroTik CRS125-24G-1S-RM

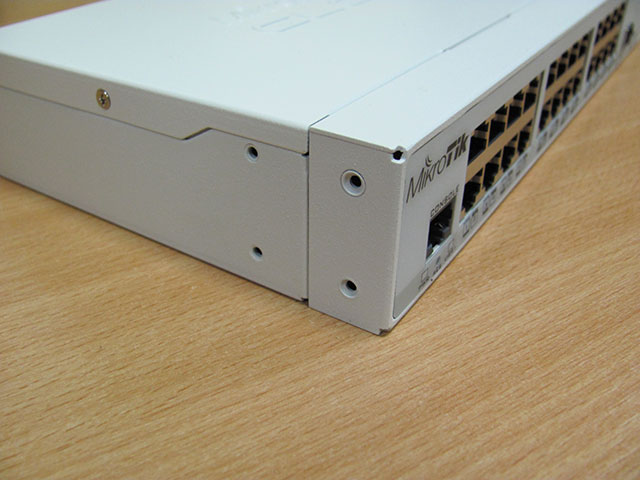

Сбоку корпуса находятся отверстия для прикручивания креплений-ушек.

MikroTik CRS125-24G-1S-RM - вид сбоку

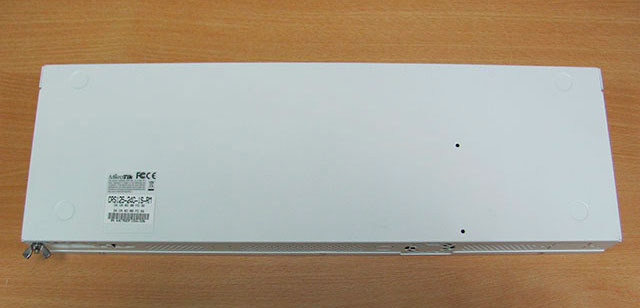

Снизу корпуса находится наклейка с названием устройства, серийным номером и мак адресом.

MikroTik CRS125-24G-1S-RM - вид снизу



Разбираем коммутатор

Разберем MikroTik CRS125-24G-1S-RM и посмотрим, что находится внутри.

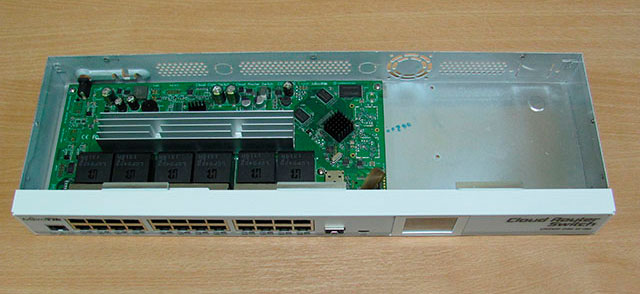

Справа от платы есть много свободного места. Это из-за того, что корпус предназначен для установки в 19" стойку и должен иметь стандартную ширину.

Разбираем MikroTik CRS125-24G-1S-RM

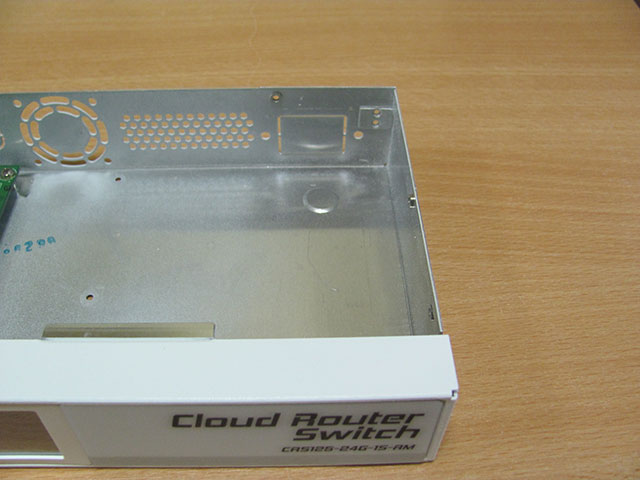

Справа от платы зарезервировано отверстие, которое можно выломать и сделать питание под разъем IEC C14.

Зарезервированные отверстия MikroTik CRS125-24G-1S-RM





В коммутаторе используется пассивное охлаждение, поэтому вентилятор гудеть не будет и за ним не нужно присматривать.

Пассивное охлаждение MikroTik CRS125-24G-1S-RM

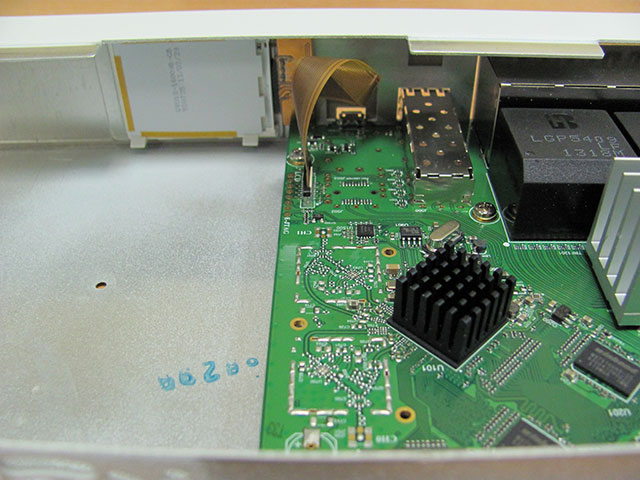

На плате слева от SFP порта видно шлейф, идущий к сенсорному экрану.

SFP порт MikroTik CRS125-24G-1S-RM

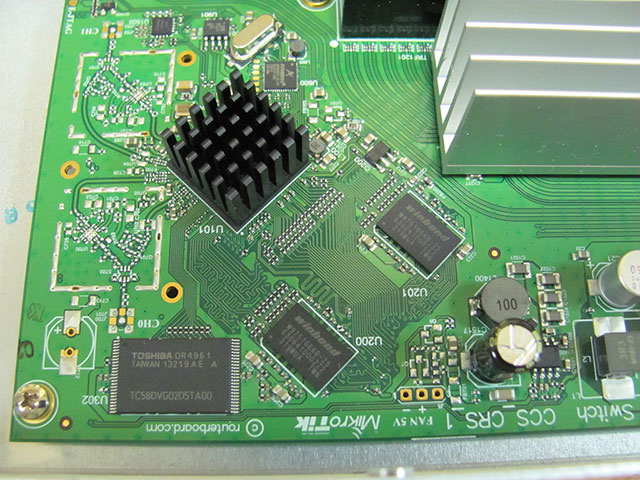

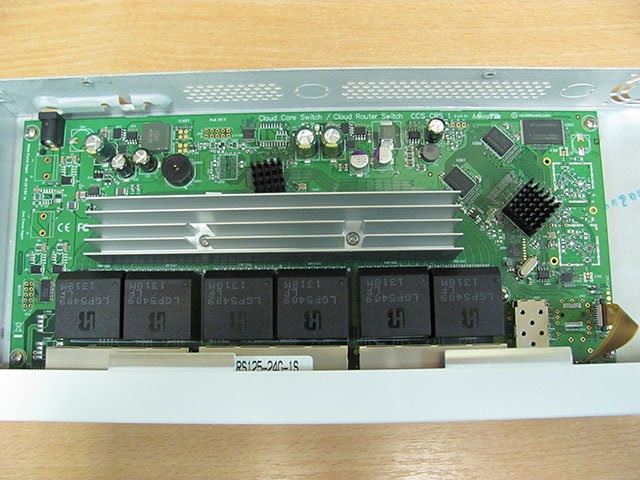

Под черным радиатором скрывается процессор Atheros AR9344-DC3A-R с частотой 600 МГц. Ниже радиатора немного левее установлена flash память TOSHIBA. Правее установлены две микросхемы оперативной памяти Winbond по 64 МБ каждая. Суммарно получается 128 МБ RAM.

Плата MikroTik CRS125-24G-1S-RM

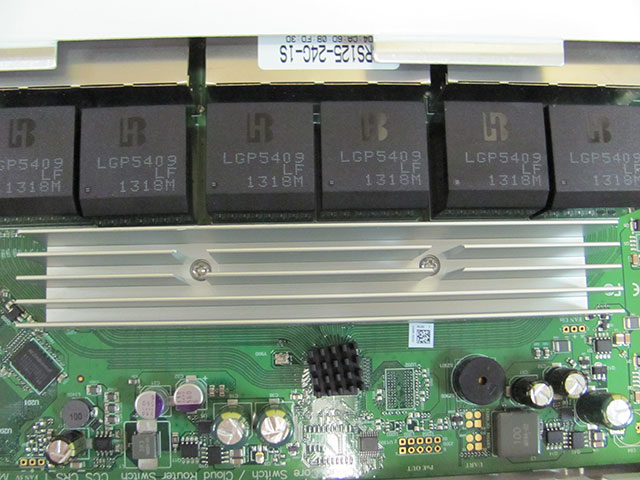

Перед сетевыми разъемами установлены 6 изоляционных модулей в черных корпусах от производителя Bothhand USA. Каждый модуль обслуживает четыре гигабитных порта. Алюминиевый радиатор крепится на болтах. Откручиваем его.

Разборка MikroTik CRS125-24G-1S-RM

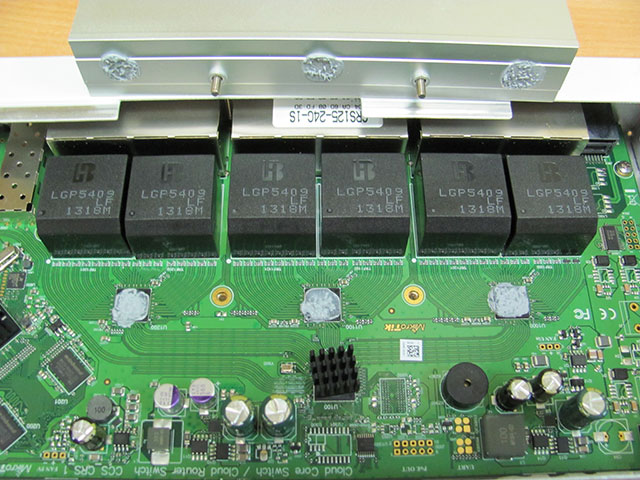

Под радиатором на микросхемы нанесена термопаста.

Чипы портов коммутатора MikroTik CRS125-24G-1S-RM

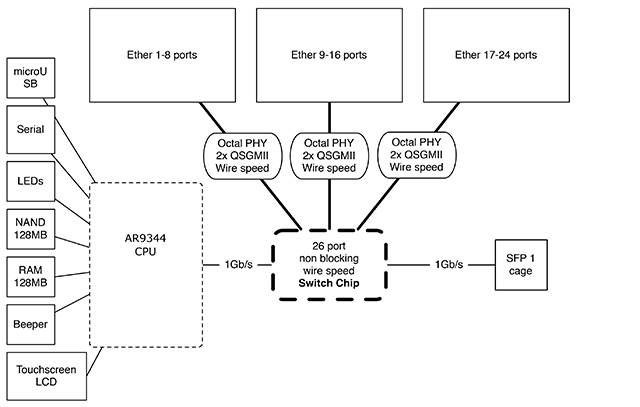

Ниже представлена блок-схема устройства коммутатора.

Блок-схема устройства MikroTik CRS125-24G-1S-RM



Программное обеспечение

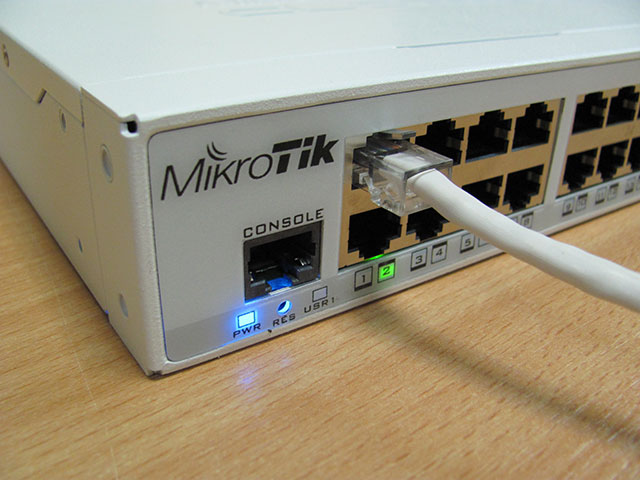

Подключаем сетевой кабель к коммутатору и включаем питание.

Подключение сетевого кабеля к MikroTik CRS125-24G-1S-RM

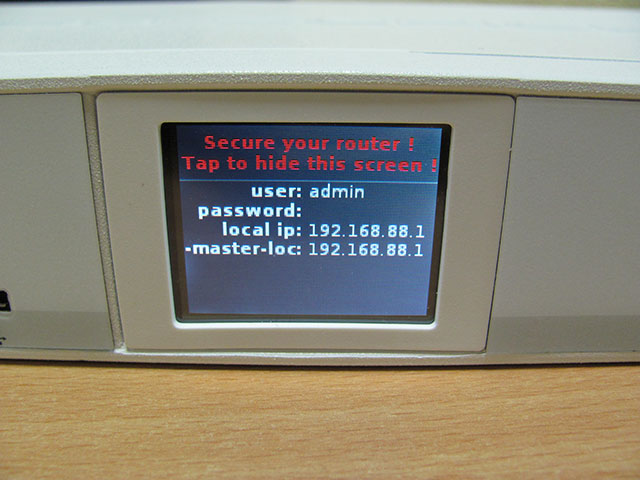

На сенсорном экране появляются параметры для входа в настройки коммутатора: пользователь admin без пароля и IP-адрес 192.168.88.1

Сенсорный экран MikroTik CRS125-24G-1S-RM

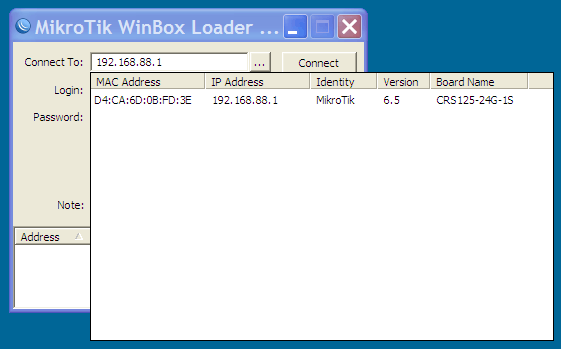

Открываем Winbox и видим появившийся в списке коммутатор.

Winbox нашел MikroTik CRS125-24G-1S-RM

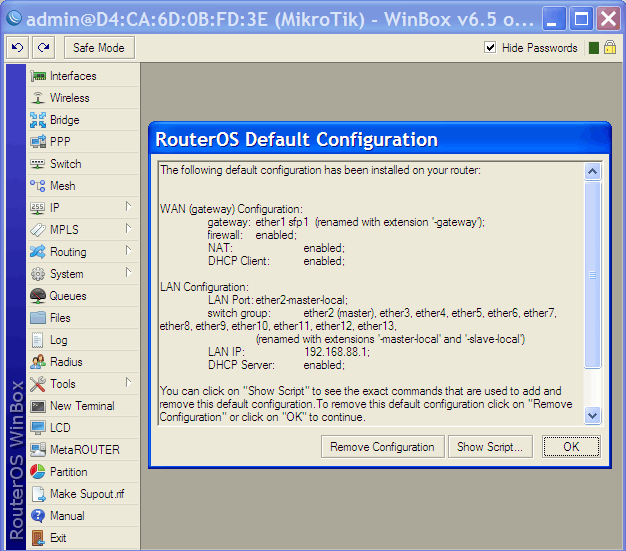

Подключаемся и применяем стандартные настройки, нажав кнопку OK.

Применить стандартные настройки MikroTik CRS125-24G-1S-RM

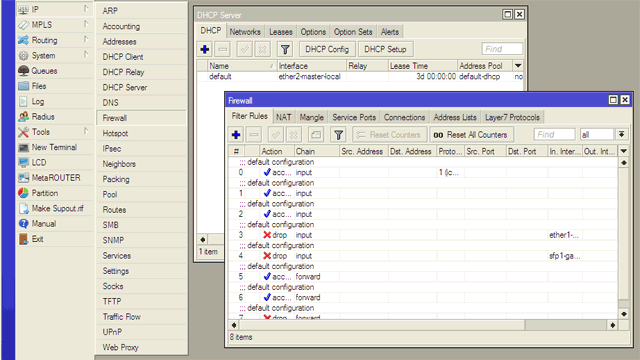

В коммутаторе установлена полноценная операционная система RouterOS с огромнейшим функционалом. На коммутаторе можно настроить фаервол, DHCP сервер, VPN и многое другое.

Возможности коммутатора MikroTik CRS125-24G-1S-RM

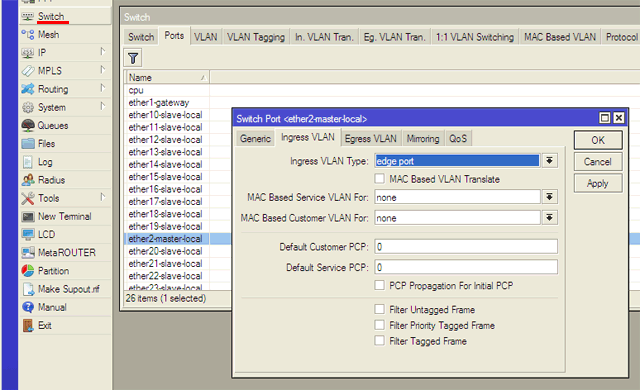

Специальные настройки коммутатора находятся в разделе Switch.

Меню Switch

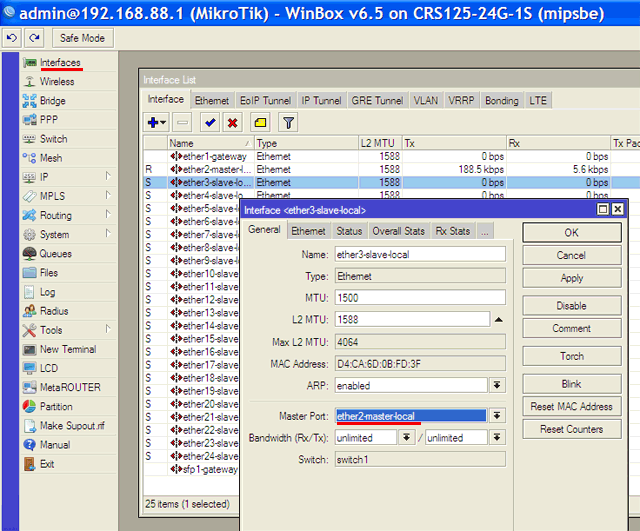

Любой сетевой порт можно исключить из свитча и использовать для задач маршрутизации.

Настройка портов MikroTik CRS125-24G-1S-RM



Заключение

MikroTik CRS125-24G-1S-RM оказался не просто коммутатором, а самым настоящим 24-портовым маршрутизатором с неограниченным функционалом.

Производитель MikroTik также выпустил управляемый 24-портовый коммутатор с Wi-Fi модулем MikroTik CRS125 24G-1S-2HnD-IN.

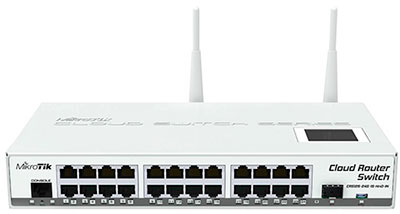

Управляемый коммутатор с Wi-Fi MikroTik CRS125 24G-1S-2HnD-IN

Управляемый коммутатор с Wi-Fi MikroTik CRS125 24G-1S-2HnD-IN.

Новые устройства от MikroTik выводят функционал управляемых коммутаторов на новый уровень. Теперь вы можете купить не просто коммутатор, а универсальное устройство, которое умеет все.

Коммутаторы MikroTik отлично подходят для небольших офисов с количеством до 23 кабельных подключений плюс Wi-Fi. Вам не нужно покупать отдельно маршрутизатор, Wi-Fi точку доступа и 24-портовый коммутатор. MikroTik предлагает 3 устройства в 1-ом.



Друкована версія Поділіться статтею:
  • Звичайна форма
  • Facebook

Відгуки про статтю

  Оцінка: 4, Голосів: 8, Коментарів: 38

Залишити коментар
Ваше ім’я: *
Ваша пошта:

Коментар: *
Оцiнка:
Введіть символи: *
Поновити

SergeyBosch 29.08.2019 10:19:53
Я так понял что связать 2 удаленных офиса через VPN с шифрованием, можно и не пытаться.
Техпідтримка 29.08.2019 16:35:42
Как роутер он не очень производительный и для VPN его точно не стоит брать. Это в первую очередь коммутатор.
Oleksandr Odarchuk 07.08.2019 17:58:05
Який зараз аналог цього девайсу? Потрібен гігабітний свіч на 16/24 порти.
Техпідтримка 08.08.2019 11:26:32
Aндрей 07.10.2017 15:25:14
Взяли 3 устройства. На всех проблема с подключением PPP к USB через OTG. На 2х при подключении модема показывает порт USB2 а на третьем он вообще отсутствует. Обновление прошивки ничего не меняет. Модем Huawei E3531. При подключении к компьютеру соединение поднимается моментально. При подключении к устройству возникает впечатление, что оно его даже не пытается инициализировать. На модеме RB951Ui-2HnD все работает без проблем. Почему?
Александр 30.05.2017 19:03:57
Кто-нибудь знает где найти список совместимых 4g модемов?
Александр 31.05.2017 01:09:45
сам нашел
https://wiki.mikrotik.com/wiki/Supported_Hardware#4G_LTE_cards_and_modems
Михаил 03.04.2017 10:50:52
Пока на этом желез 100 мегабит - все в порядке. Но при попытке получить 1 гиг от провайдера получите в лучшем случае 360 мегабит при динамике и 180 мегабит при статике (и это в лучшем случае). Неделю бился - провайдера чуть ли удушил - не поверил ему, что железяка слаба. Не тянет проц такую скорость, особенно если используются больше 10 правил файрвола. Проработав полгода с "гигом" на входе успешно загнулся проц.
Андрей 03.04.2017 11:02:46
Нужно было сначала ознакомится с результатами тестов, которые выкладывает производитель. Этот коммутатор не рассчитан на такую нагрузку.
Артем 26.05.2017 13:38:17
на официальном сайте есть результаты тестов в режиме маршрутизации, и там примерно такие-же параметры и написаны. Если нужна больше производительность в режиме маршрутизатора - смотрите в сторону CCR (от Микротик)
Рустем 10.03.2017 12:07:52
Подскажите он поддерживает блокировку определнных сайтов, таких как youtube, facebook, vk.com и т.д, и если да то как?
Техпідтримка 15.03.2017 09:30:12
Edward 23.08.2016 09:36:20
Подскажите он работает на канале ppoe
Техпідтримка 23.08.2016 10:40:54
Работает
Edwarx 23.08.2016 16:49:39
А есть какие либо особые для этого настройки в этом роуторе..или стандартно пароль и логин провайдера?....и еще один вопросик..а нет ли случайно у тех поддержки файла чтобы в него загрузить заводские настройки..
Техпідтримка 25.08.2016 11:06:05
PPPoE настраивается стандартно с логином и паролем.
Файл настроек не нужен, просто сбросьте устройство к заводским настройкам.
Denis 07.06.2016 15:22:16
Месяц как приобрел полет норм. скорость выдает Чуть больше 1гб/сек. для справки кто невидел таких скоростей и те кто говорит что скорости нет)))) пробуйте на копировании через filezilla. просто в большинстве случаев smb таких скоростей невыдает(((
Виктор 24.03.2016 20:39:00
та же история больше 100 mbps не выдает
