Обзор Wi-Fi адаптера Alfa Tube-U (G)

27.05.2013

Содержание:

  1. Комплектация
  2. Установка драйвера
  3. Заключение

В этом обзоре мы рассмотрим дальнобойный Wi-Fi адаптер Alfa Tube-U (G), работающий на частоте 2,4 ГГц в беспроводных стандартах IEEE 802.11b/g с выходной мощностью 500 мВт. Он выполнен в непривычном форм факторе для Wi-Fi адаптеров в виде пластиковой колбы.

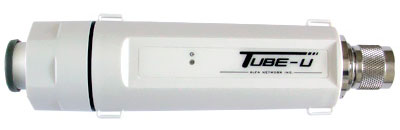

Wi-Fi адаптер Alfa Tube-U G

Адаптер используют снаружи помещения с мощными Wi-Fi антеннами для подключения к беспроводным точкам доступа на большом удалении.

Комплектация

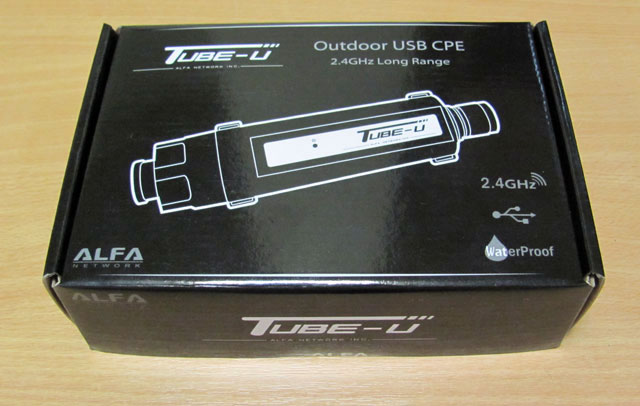

Wi-Fi адаптер Alfa Tube-U (G) поставляется в черной коробке с изображением устройства. На коробке нарисовано устройство, указана его комплектация, виды совместимых антенн и принцип подключения.

Упаковка Alfa Tube-U (G)

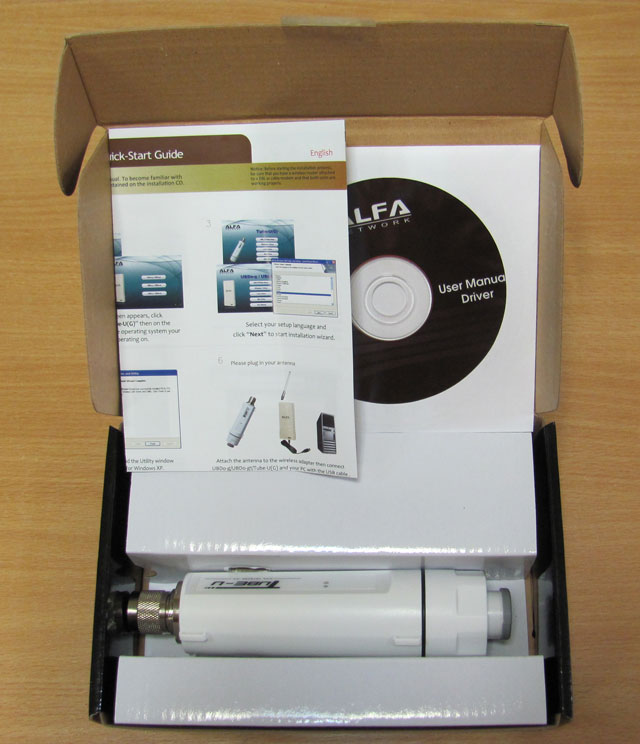

Открыв коробку, мы увидим устройство, инструкцию и диск с драйверами. Под белой картонной перегородкой находятся остальные комплектующие.

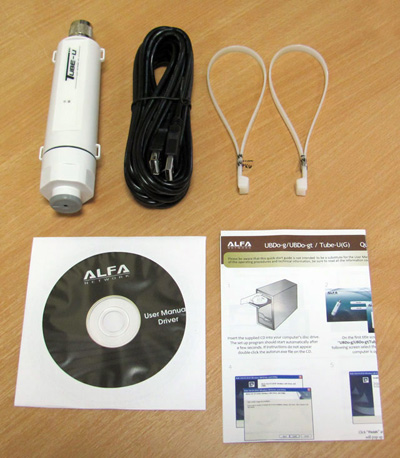

Содержимое коробки Alfa Tube-U (G)



В комплектацию Alfa Tube-U (G) входят:

  • белый Wi-Fi адаптер;
  • USB кабель длиной 5 метров;
  • две пластиковые стяжки для фиксации устройства на мачте;
  • диск с драйверами;
  • инструкция на английском.

Комплектация Alfa Tube-U (G)

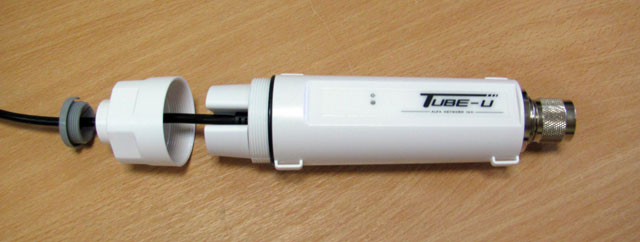

К адаптеру прикручивается крышка, защищающая USB порт устройства от попадания влаги. Внутрь крышки устанавливается пластиковое крепление, которое предотвращает выпадение USB кабеля из порта устройства.

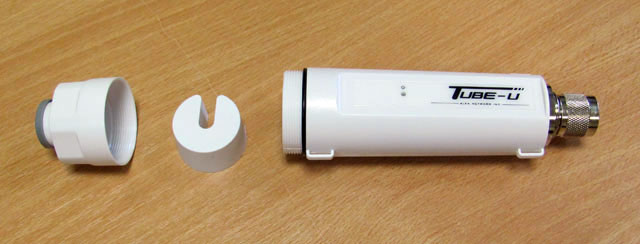

Составные части Alfa Tube-U (G)



Чтобы подключить USB кабель к адаптеру, выполняем следующее:

  • сначала одеваем на кабель серую резиновую прокладку;
  • одеваем на кабель крышку;
  • устанавливаем USB разъем в пластиковое крепление, предотвращающее его случайное выпадение;
  • подключаем USB разъем внутрь адаптера;
  • закручиваем крышку. между крышкой и корпусом есть резиновая прокладка, которая не дает влаге попасть через зазор в устройство.

Сборка Alfa Tube-U (G)

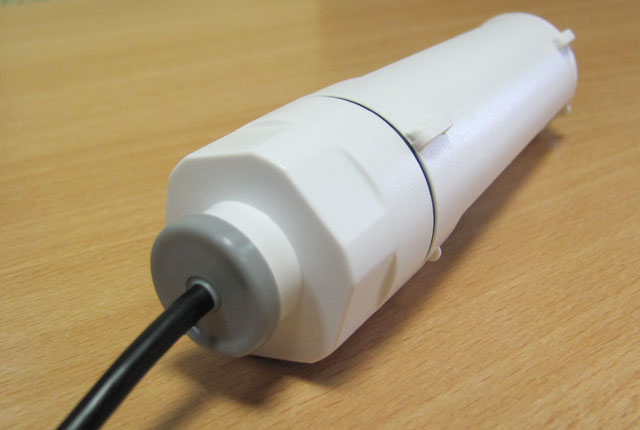

В конце фиксируем серую резиновую прокладку. Она защищает устройство от попадания влаги по сетевому кабелю «витая пара».

Резиновая прокладка Alfa Tube-U (G)

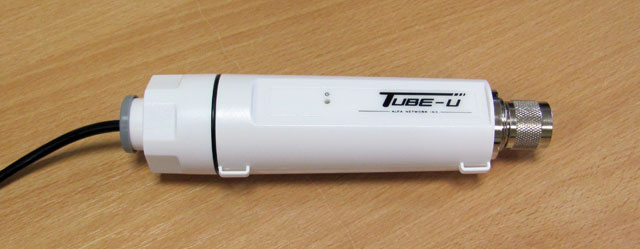

Готово, устройство собрано.

Alfa Tube-U (G) в сборе



Отдельно хочется сказать о внутреннем USB штекере адаптера. Он имеет точно такой вид, как штекер на флешке, и это не случайно. Если вам будет мало длины USB кабеля 5 метров, то ее можно увеличить, купив активный USB удлинитель Alfa AUSBC 10 метров или Alfa AUSBC 20 метров.

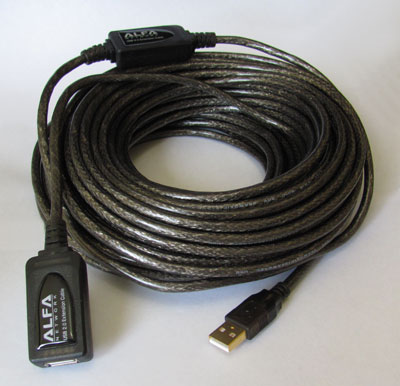

Активный USB удлинитель Alfa AUSBC

Активный USB удлинитель Alfa AUSBC.

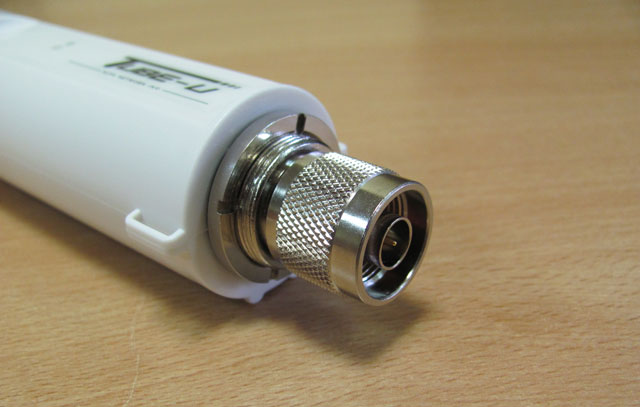

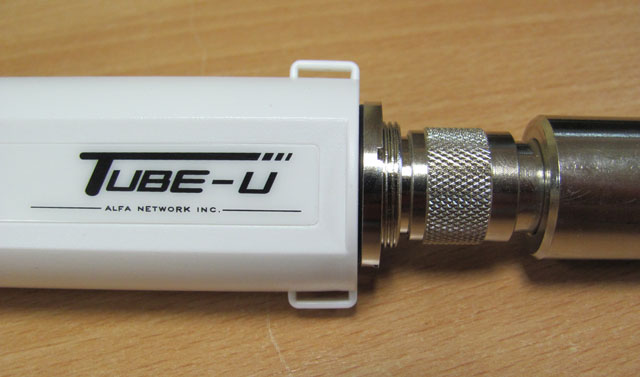

Alfa Tube-U (G) имеет разъем N-type для подключения внешней антенны. Это самый распространенный разъем на мощных антеннах.

Alfa Tube-U (G) разъем N-type



Теперь wifi адаптер можно подключить к всенаправленной антенне,

Подключение Alfa Tube-U (G) к всенаправленной антенне

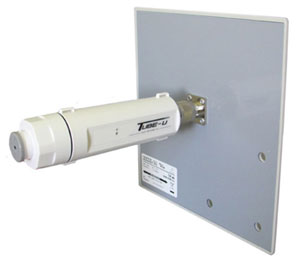

или к панельной wifi антенне.

Подключение Alfa Tube-U (G) к панельной антенне

На корпусе Alfa Tube-U (G) есть маленькие ушки.

Ушки Alfa Tube-U (G)



Они предназначены для установки пластиковых стяжек.

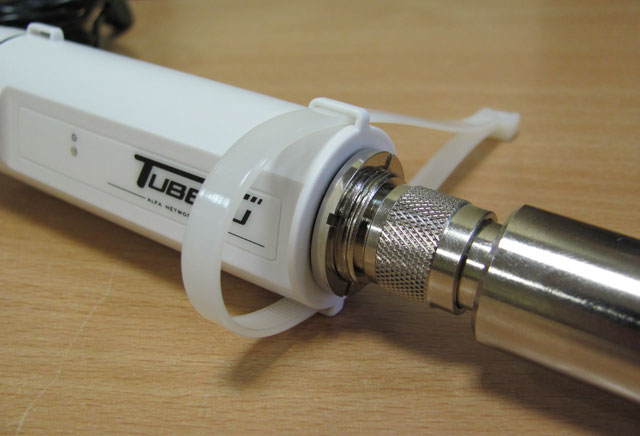

Пластиковые стяжки Alfa Tube-U (G)

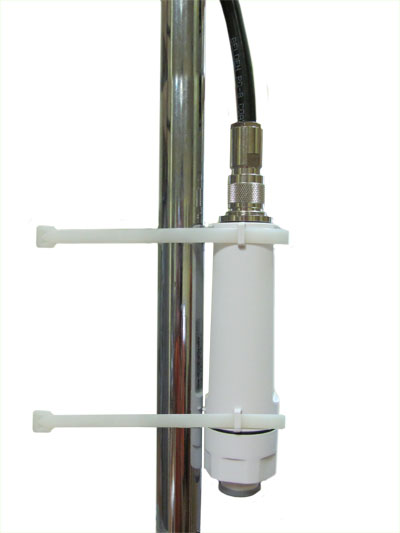

Пластиковые стяжки не предназначены для крепления антенны и адаптера. Для этого с антенной идет специальное крепление, которое держит всю конструкцию. Пластиковые стяжки используют, когда Alfa Tube-U (G) подключается к Wi-Fi антенне через коаксиальный кабель. С помощью стяжек адаптер крепится к мачте, чтобы он не болтался на ветру.

Крепление Alfa Tube-U (G) на мачте



Теперь разберем Alfa Tube-U (G) и посмотрим, что там внутри.

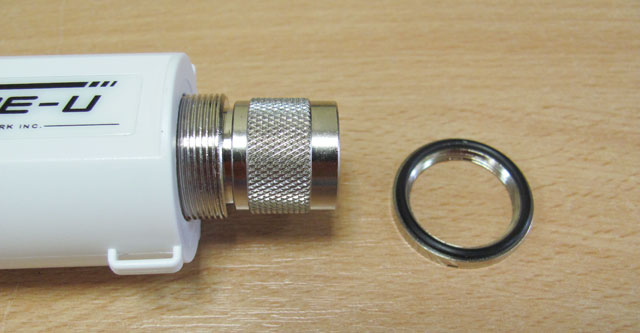

Откручиваем гайку на разъеме N-type. На гайке есть резиновая прокладка, предотвращающая попадание влаги.

Разбираем Alfa Tube-U (G)

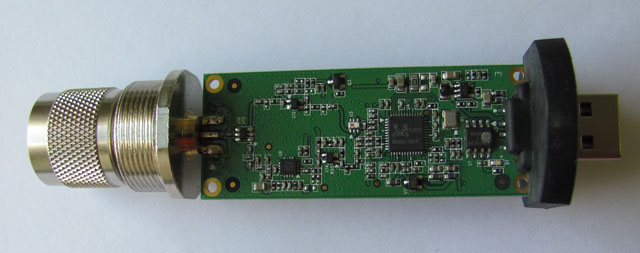

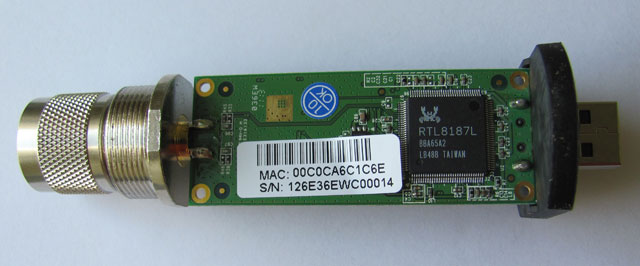

Далее достаем плату wifi адаптера из корпуса. На плате видим самый чувствительный беспроводной чипсет RTL8187L.

Внутренности Alfa Tube-U (G)



С обратной стороны платы расположена микросхема радиопередатчика RTL8225.

Внутреннее устройство Alfa Tube-U (G)



Вся плата выполнена очень качественно, пайка идеальная, придраться не к чему. Герметизация корпуса тоже отличная.

Установка драйвера

Установка драйверов в операционной системе Windows не вызывает никаких проблем. Вставляем диск с драйверами в DVD привод и открываем его. После этого автоматически запустится программа установки драйвера. Если программа автоматически не запустилась, зайдите на диск и выполните файл autorun.exe.

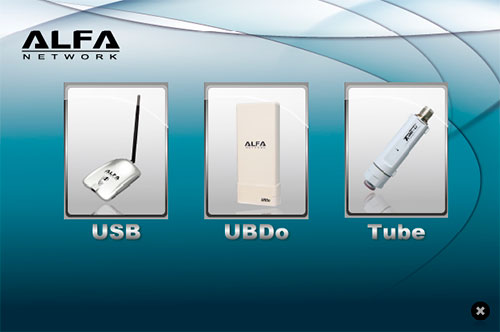

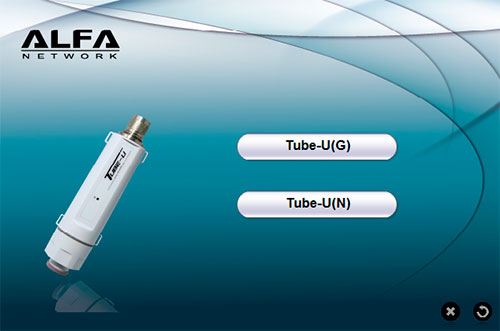

В открывшемся окне программы нажмите на картинку с надписью Tube.

Установка драйвера Alfa Tube-U (G)



Далее выбираем модель адаптера. В нашем случае это Tube-U(G).

Выбор адаптера Alfa Tube-U (G)



Указываем вашу операционную систему. Мы устанавливаем драйвер для Windows 7.

Выбор операционной системы

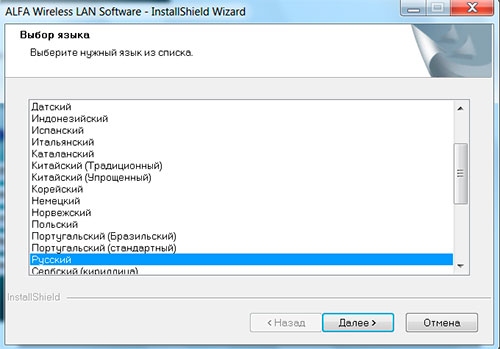

Выбираем язык установки и жмем кнопку Далее.

Выбор языка установки

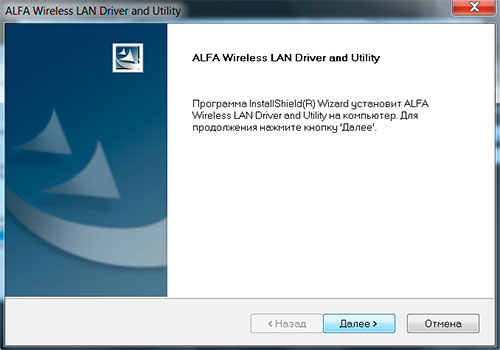

Еще раз нажимаем кнопку Далее.

Продолжаем установку

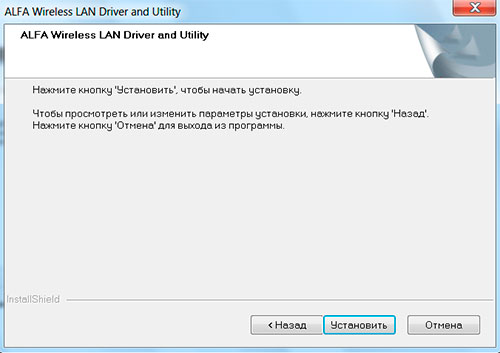

Нажимаем кнопку Установить и ждем, пока выполнится установка.

Установить драйвер Alfa Tube-U (G)

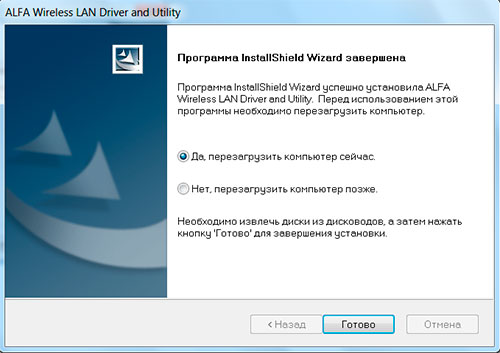

В конце установки нажимаем кнопку Готово и перезагружаем компьютер.

Перезагружаем компьютер

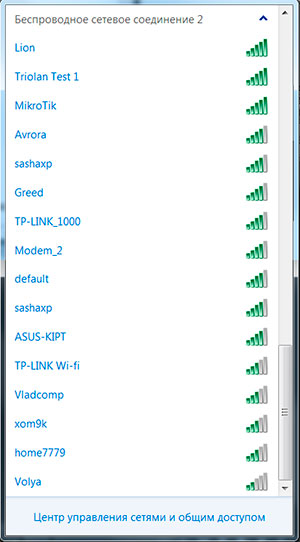

После перезагрузки подключаем адаптер с антенной и наблюдаем появившийся список беспроводных сетей. Теперь можно подключаться к Wi-Fi точка доступа.

Список wifi сетей



Как видите, все устанавливается и работает без проблем.

Чтобы настроить Alfa Tube-U (G) в Linux Backtrack R3 можете воспользоваться инструкцией «настройка Alfa AWUS036H в BackTrack 5 R3».

Заключение

Детально рассмотрев Wi-Fi адаптер Alfa Tube-U (G), выделим его достоинства и недостатки .

Достоинства:

  • высокая чувствительность и дальность работы;
  • всепогодный корпус можно использовать снаружи помещения, что особенно актуально для моряков;
  • малые потери за счет подключения адаптера напрямую к антенне с разъемом N-type. Данный разъем установлен практически на всех мощных антеннах;
  • к адаптеру Alfa Tube-U в зависимости от задачи можно подключить необходимую антенну: всенаправленную, секторную, направленную или панельную;
  • USB кабель случайно не отключится от устройства;
  • возможность увеличить длину USB кабеля с помощью активного USB удлинителя;
  • поддержка дистрибутивов Linux Backtrack и Beini для взлома wifi сетей;

Недостатки:

  • не поддерживает N стандарт. Конечно это недостаток, но, к сожалению, на данный момент на рынке нет такого же дальнобойного чипсета с поддержкой N стандарта. По своему опыту использования могу сказать, что когда ваш адаптер с N стандартом не будет ловить wifi сеть, то наличие N стандарта абсолютно бесполезно. Лучше иметь дальнобойный адаптер, чем более скоростной. Тем более пропускной способности 23 Мбит/с в G стандарте хватает с головой.
  • длина USB кабеля 5 метров. С одной стороны это максимальная длина USB кабеля, которая используется с USB устройствами - то есть это достоинство. Однако для кого-то такая длина может быть короткой, по сравнению с устройствами, подключающимися по сетевому кабелю «витая пара» по технологии POE. Такие пользователи могут дополнительно купить для адаптера активный USB удлинитель Alfa AUSBC 10 метров или 20 метров.



Wi-Fi адаптер Alfa Tube-U (G) оказался очень интересным устройством. Если бы чипсет адаптера имел поддержку N стандарта и такую же высокую чувствительность, то это был бы идеальный Wi-Fi адаптер. Но к сожалению на данный момент такого чипсета не существует.

В любом случае, если вам нужен самый дальнобойный и универсальный Wi-Fi адаптер, то смело покупайте Alfa Tube-U (G). Его по достоинству оценят моряки и вардрайверы.

Друкована версія Поділіться статтею:
  • Звичайна форма
  • Facebook

Відгуки про статтю

  Оцінка: 4, Голосів: 2, Коментарів: 15

Залишити коментар
Ваше ім’я: *
Ваша пошта:

Коментар: *
Оцiнка:
Введіть символи: *
Поновити

Алексей 15.07.2017 00:16:27
Подскажите пожалуйста, мне необходимо чтобы антенна передавала сигнал на WiFi роутер, как это возможно осуществить и возможно ли вообще, заранее спасибо.
Yevgen 23.01.2017 20:54:41
Доброй ночи, подскажите пожалуйста какой лучше взять комплект Alfa AWUS036NHA или Wi-Fi комплект Tube 2-9 Omni? Хочу использовать в рейсе на судне. Спасибо заранее.
Техпідтримка 24.01.2017 10:15:35
Моряки чаще всего покупают в рейс Wi-Fi комплект для моряка 2-15
Олег 13.11.2016 04:15:53
на одном конце два штекера их обои надо подключить к ноутбуку?
Техпідтримка 14.11.2016 10:33:17
Да. Это сделано, чтобы обеспечить устройство необходимым выходным током.
Павел 11.03.2016 00:14:57
Такая проблема... стояла нп виндовс 7 было всё отличьно и вай фай ловила и работала как точка доступа, но как поставил на виндовс 10 начались проблемы... устанавливаешь интерфейс с виндовс 7 не работает, запускаеться как на viste и не переключаеться в точку доступа... помогите...
Техпідтримка 12.03.2016 09:50:11
На данный момент у производителя нет драйверов под Windows 8, 10 для этой модели.
Павел 12.03.2016 13:37:14
этот вопрос будет решаться?
Техпідтримка 14.03.2016 09:30:40
По этому вопросу обратитесь к производителю [email protected]
Ербол 28.12.2015 09:43:09
без антенна сколько км берет
Техпідтримка 28.12.2015 10:22:45
Без антенны включать нельзя, сломается.
Захар 25.07.2015 14:59:25
ловит вроди норм,у меня всенаправленая 9дцб,ток сети то появляются то пропадают,не успеваю подключиться,что посоветуете?
Дима 27.07.2015 10:02:20
обычно появляются и пропадают сети с очень слабым сигналом. к ним не подключишься. нужно выбирать сети, которые есть постоянно в списке.
Сергей 20.04.2014 03:43:38
мкажите на какое растояние действует эта антена
Техпідтримка 21.04.2014 15:44:13
Это не антенна, а Wi-Fi адаптер. К нему еще нужна антенна. Вот пример готового комплекта Wi-Fi комплект для моряка 2-9 Omni.
