Обзор EnGenius ENH202

26.12.2012
  1. Комплектация
  2. Внутреннее устройство
  3. Тестирование пропускной способности
  4. Заключение



EnGenius ENH202 — это уличная Wi-Fi точка доступа с высокой пакетной производительностью. Ее прямым конкурентом является беспроводная точка доступа Ubiquiti NanoStation M2. Обе точки выпускаются в пластиковом прямоугольном корпусе, работают в частотном диапазоне 2,4 ГГц в стандартах 802.11b/g/n. Устройства поддерживают технологию MIMO 2×2, которая позволяет передавать данные по Wi-Fi каналу со скоростью 300 Мбит/с.

Рассмотрим новое оборудование EnGenius ENH202 более подробно.

EnGenius ENH202

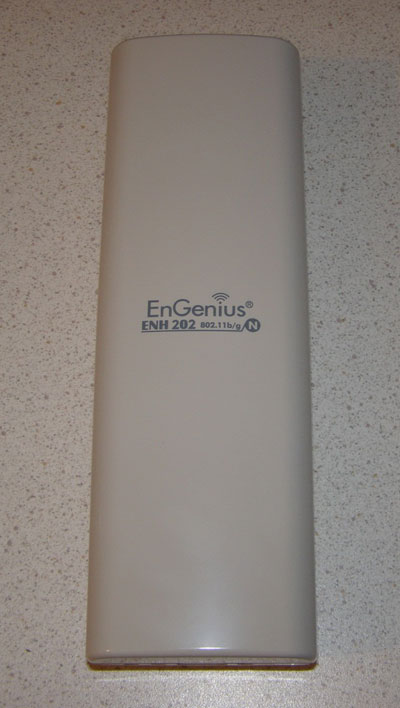

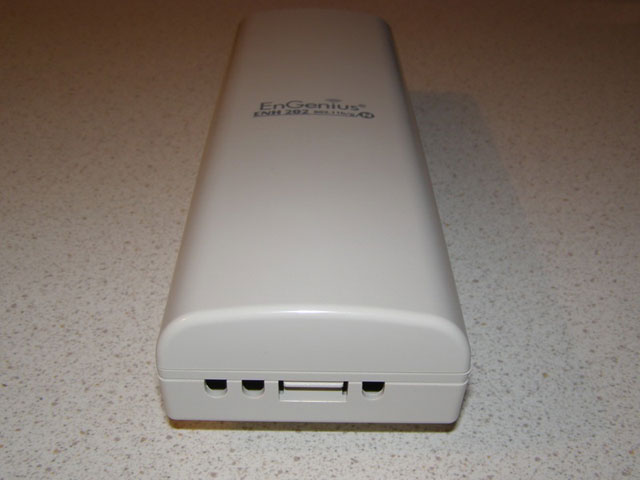

Wi-Fi точка EnGenius ENH202.

Комплектация

ENH202 поставляется в черной картонной коробке. На одной стороне коробки кратко описаны поддерживаемые возможности.

Упаковка EnGenius ENH202



С другой стороны указаны технические характеристики устройства и его схематическое изображение.

Характеристики EnGenius ENH202 на упаковке

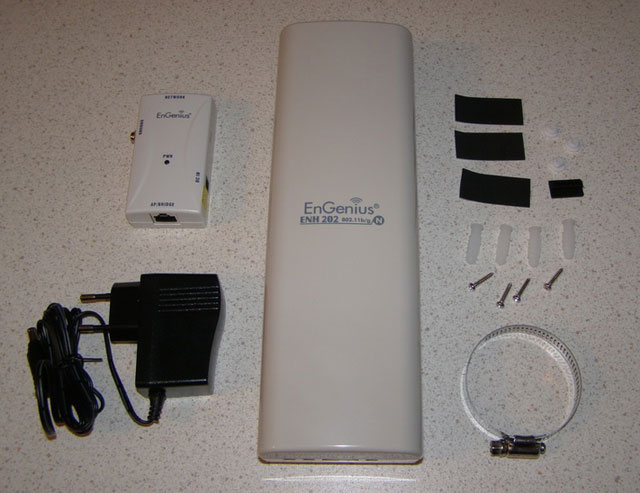

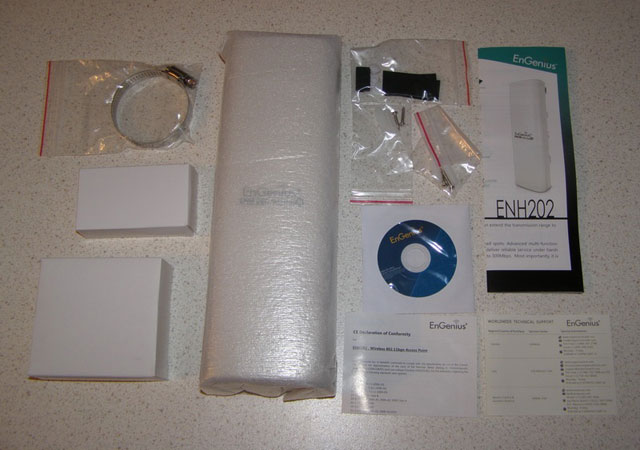

Открыв упаковку, вы увидите беспроводное устройство EnGenius ENH202 в полиэтилене, блок питания и POE-инжектор в белых коробках, инструкцию, диск с документацией и программным обеспечением. Блок питания имеет выходное напряжение 24 В 0,6 А, а POE инжектор позволяет удаленно перезагружать беспроводную точку.

Комплектация EnGenius ENH202



Ленточный металлический хомут и резиновые полоски используются для надежного крепления точки на мачту, шурупы и дюбеля — для крепления устройства на стену. Пластмассовыми заглушками закрывают не используемые отверстия в нижней крышке корпуса, чтобы в них не попадала влага.

Комлпект поставки EnGenius ENH202

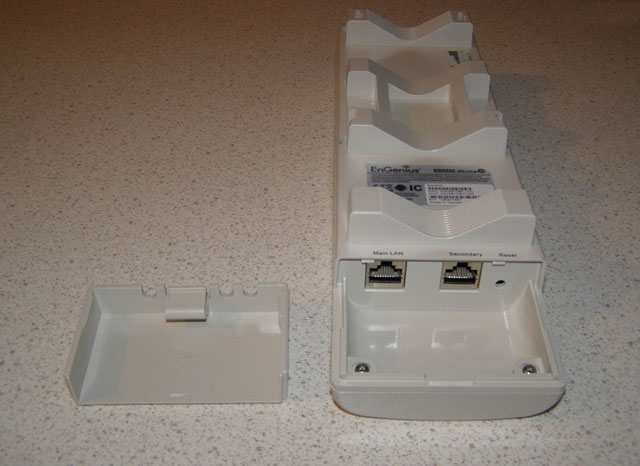

Под крышкой ENH202 находятся два Ethernet порта (Main и Secondary) и кнопка сброса Reset.

Сетевые порты и кнопка сброса EnGenius ENH202



Внизу корпуса есть три отверстия для ввода сетевого кабеля «витая пара». При этом, в корпусе NanoStation M2 есть только одно отверстие, а дополнительные отверстия нужно выламывать при необходимости.

EnGenius ENH202 - вид снизу

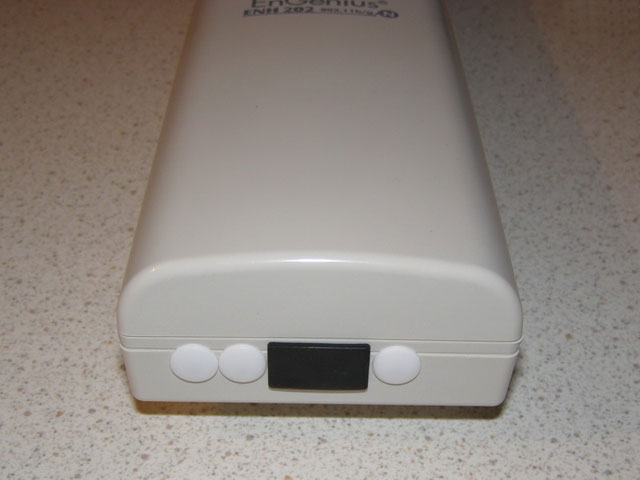

Для подключения сетевого кабеля обычно используется только одно отверстие. Поэтому производитель EnGenius укомплектовал устройство пластмассовыми заглушками для не используемых отверстий. Пластиковой заглушкой также закрывается защелка нижней крышки. Заглушки и крышка закрываются очень плотно, поэтому влага не сможет попасть в устройство.

EnGenius ENH202 - Пластиковые заглушки

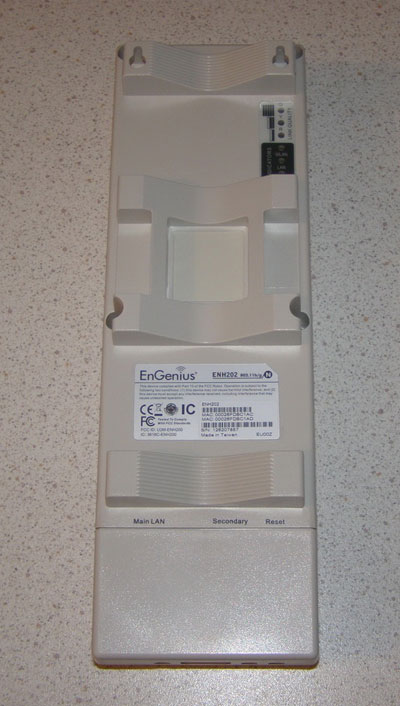

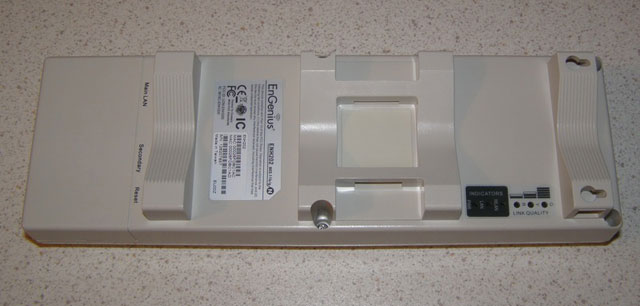

Обратная сторона ENH202 отличается от NanoStation M2. На ней расположены четыре опорные площадки для фиксации устройства на трубе и «ушки» для крепления точки на стену. Крепление к трубе осуществляется с помощью металлического хомута. Чтобы устройство не крутилось на мачте, на опорные площадки наклеиваются резиновые накладки, идущие в комплекте с точкой EnGenius.

EnGenius ENH202 - вид с зади



EnGenius ENH202 - вид сбоку

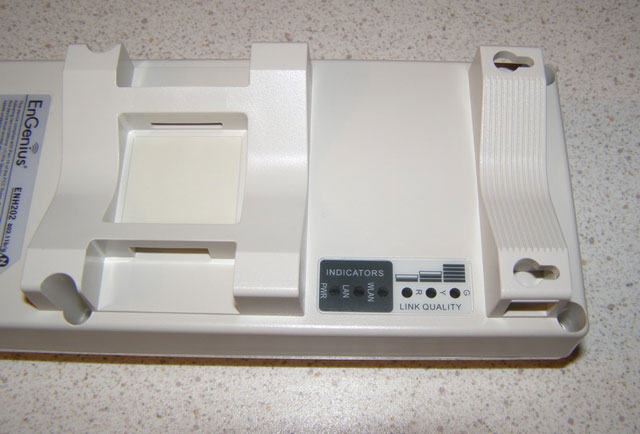

Индикаторы на корпусе сигнализируют о наличии питания и сетевой активности. Индикатор PWR — показывает подачу питания на устройство, LAN — подключение по сетевому кабелю, WLAN — активность беспроводного подключения. Индикаторы R, Y, G показывают уровень Wi-Fi сигнала.

Инидкаторы EnGenius ENH202



Питание подается на EnGenius ENH202 по сетевому кабелю «витая пара» через POE-инжектор. К инжектору подключается блок питания 24 В 0,6 А.

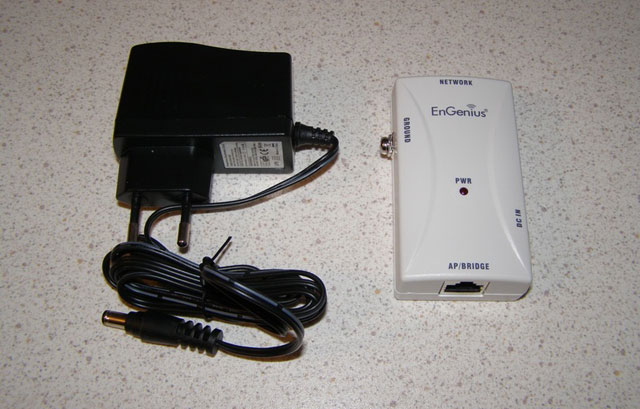

Блок питания и инжектор EnGenius ENH202



На инжекторе расположен заземляющий контакт GROUND. К нему подключается клемма заземления, которая защищает устройство от повреждения статическим электричеством во время грозы. При заземлении устройства необходимо использовать экранированный сетевой кабель. Сверху инжектора расположен красный индикатор PWR, сигнализирующий о подаче питания.

POE инжектор EnGenius ENH202

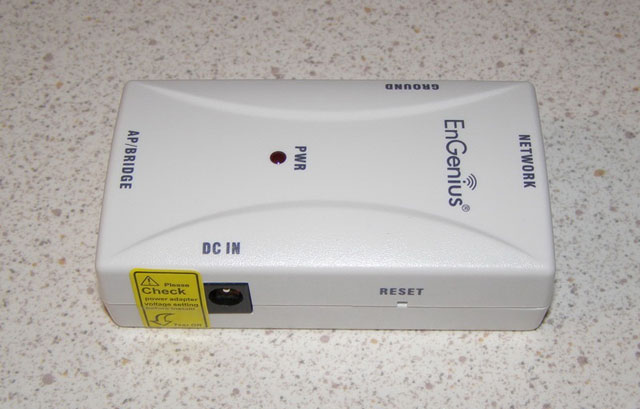

С другой стороны инжектора находится разъем DC IN для подключения блока питания и кнопка RESET. Кнопка RESET позволяет удаленно сбросить устройство к заводским настройкам без необходимости подыматься на мачту или крышу. К порту NETWORK подключается компьютер или роутер, к порту AP/BRIDGE — беспроводная точка доступа EnGenius ENH202.

POE инжектор EnGenius - вид сбоку

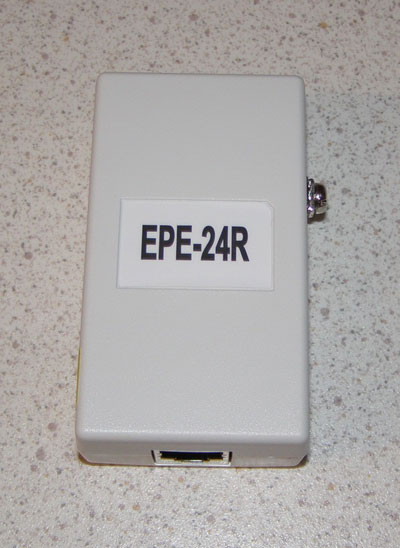

Снизу инжектора питания расположена наклейка с названием модели EnGenius EPE-24R.

POE инжектор EnGenius - вид сзади



Внутреннее устройство

Разберем EnGenius ENH202 и посмотрим что там внутри.

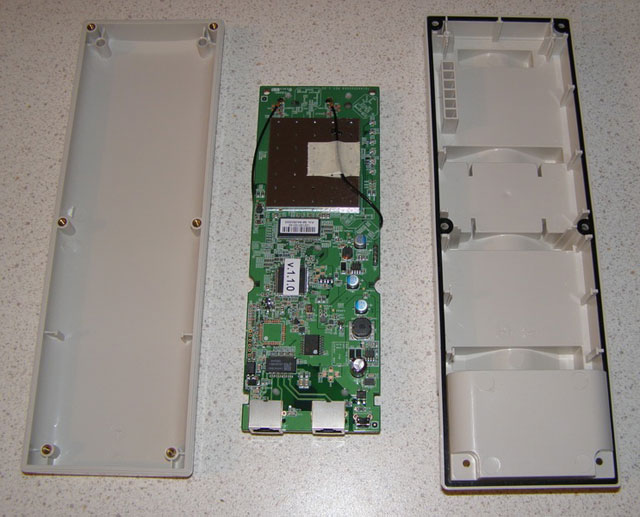

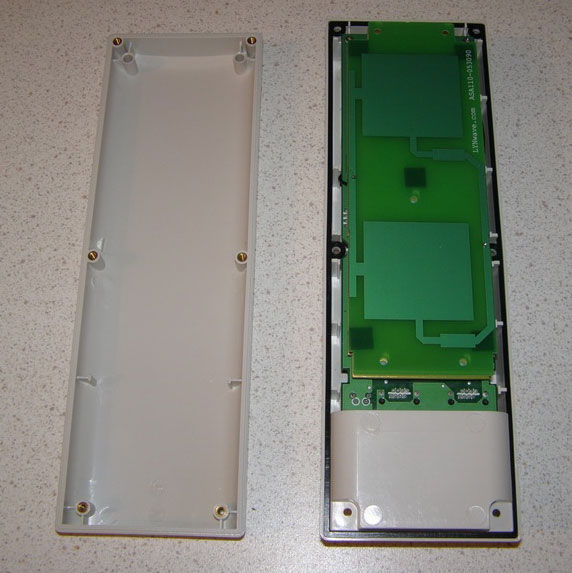

Откручиваем 6 болтов по периметру корпуса, чтобы разделить точку EnGenius на две половины. Между половинами корпуса находится резиновая уплотнительная прокладка, которая защищает устройство от попадания влаги во внутрь.

EnGenius ENH-202 в разборе



Антенна устройства имеет коэффициент усиления 10 дБи и состоит из двух квадратиков.

Антенна EnGenius ENH-202

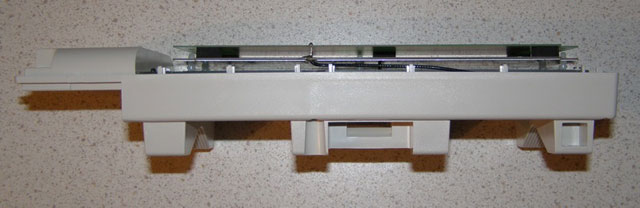

Сбоку видно, что антенна состоит из двух элементов. Сигналы разных поляризаций заводятся с помощью черных пигтейлов, расположенных с противоположных сторон.

Устройство антенны EnGenius ENH-202



Далее откручиваем два болта сверху платы и вынимаем ее.

Плата EnGenius ENH-202

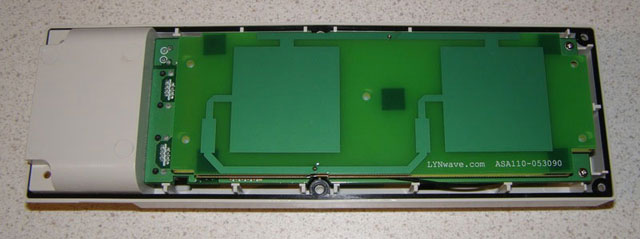

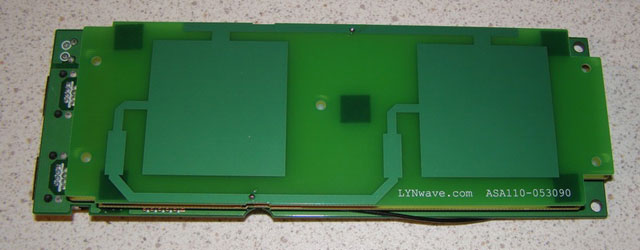

На печатной плате указан сайт LYNwave.com производителя антенны Lynwave Technology Co., Ltd.

Антенна EnGenius ENH-202 крупным планом

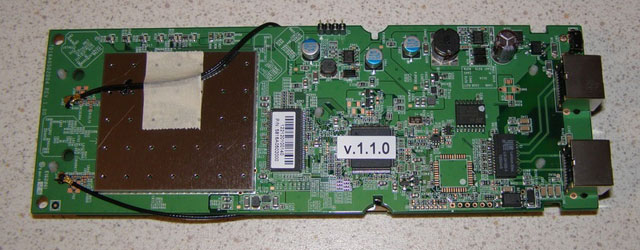

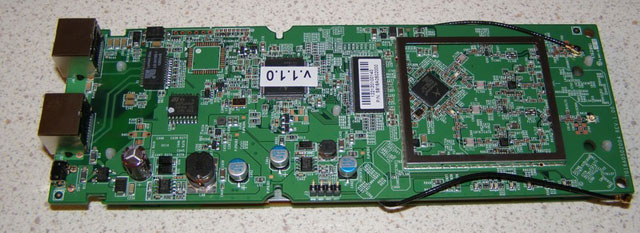

На другой стороне платы расположен процессор, память, Wi-Fi радиомодуль и другие компоненты.

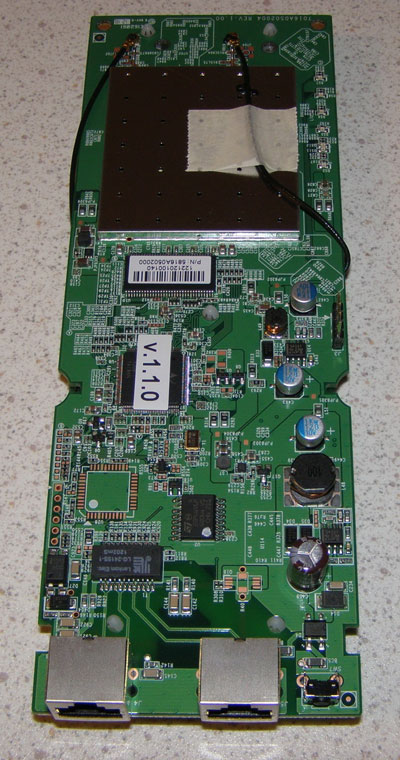

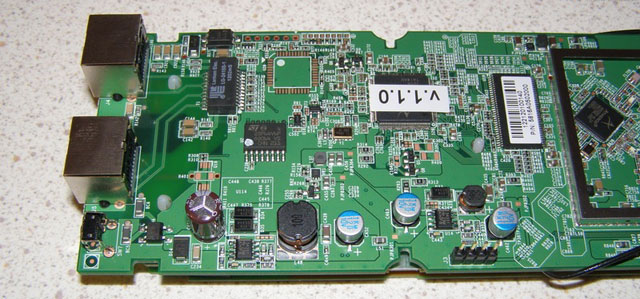

Плата EnGenius ENH-202 крупным планом

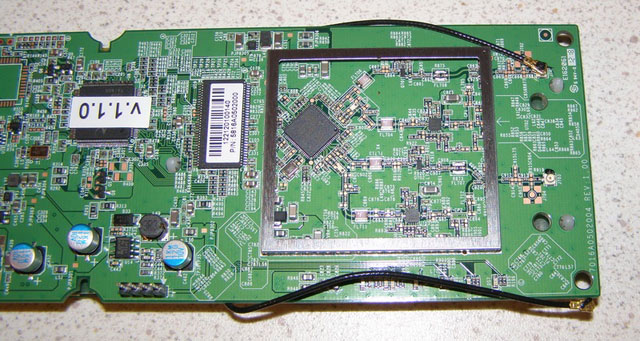

Внизу платы расположены сетевые порты и кнопка сброса. Использование в устройствах электролитических конденсаторов снижает их надежность, поскольку такие конденсаторы могут высохнуть или протечь. Поэтому производитель EnGenius убрал с платы электролитические конденсаторы и оставил всего один.

Компоненты платы EnGenius ENH-202

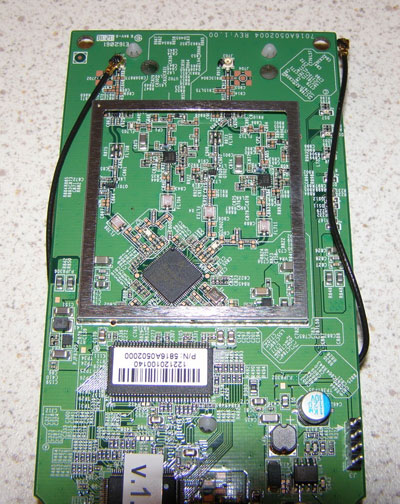

Отключаем один пигтейл и снимаем металлический экран радиомодуля, чтобы увидеть внутреннее устройство беспроводного тракта.

Устройство беспроводного тракта EnGenius ENH-202



Сбоку платы находится консольный порт. Поэтому реанимировать прошивку устройства можно без применения паяльника.

Радиомодуль EnGenius ENH202

Радиомодуль EnGenius ENH202.



Штатная антенна подключается к плате с помощью черных пигтейлов. К устройству можно подключить любую другую Wi-Fi антенну при наличии нужных переходников.

Подключение антенны к плате EnGenius ENH202



Со стороны Ethernet портов никакие защитные элементы не установлены.

Ethernet порты EnGenius ENH202



Теперь разберем POE-инжектор EnGenius EPE 24R и рассмотрим его устройство. Аккуратно поддеваем отверткой половинки корпуса и вынимаем плату.

Инжектор EnGenius EPE 24R в разборе

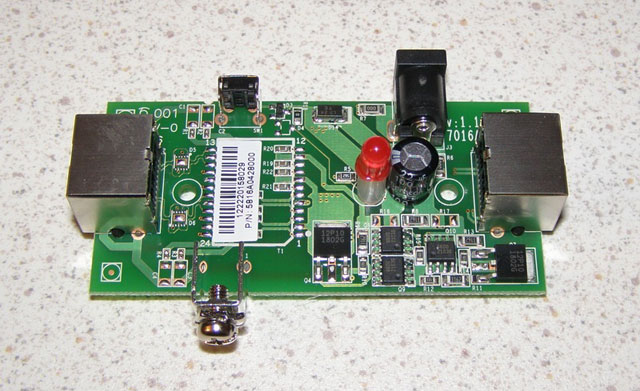

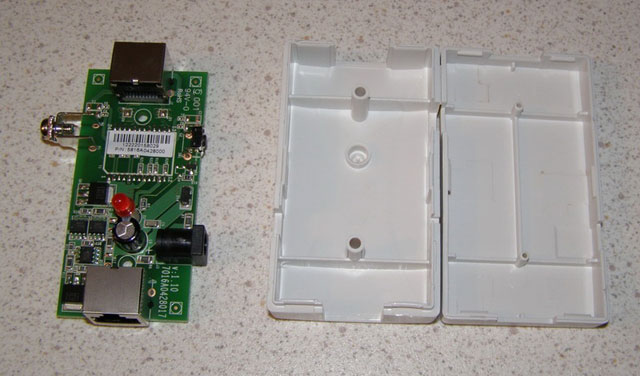

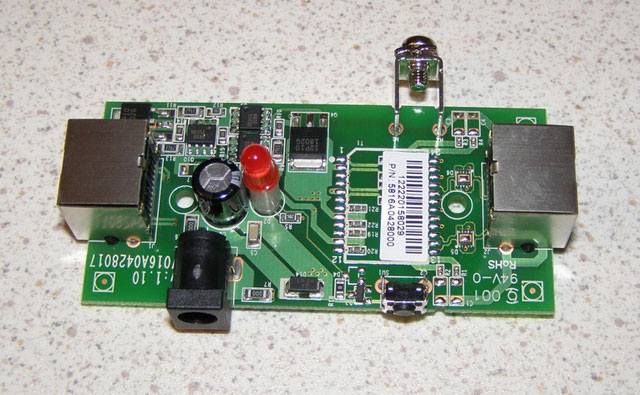

На плате инжектора находится разъем для подключения блока питания, кнопка сброса, и два сетевых порта. При подаче питания на точку доступа EnGenius на плате загорается красный светодиод.

Плата инжектора EnGenius EPE 24R



Сбоку находится клемма с болтом, предназначенная для подключения заземления.

Заземление EnGenius EPE 24R

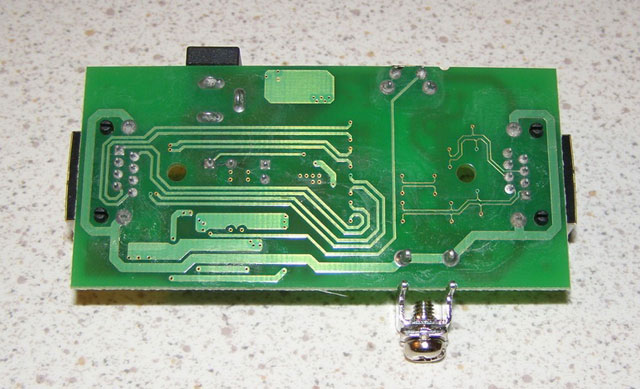

С обратной стороны платы расположены только печатные дорожки и места пайки.

EnGenius EPE 24R - обратная сторона платы



Тестирование пропускной способности

Для теста пропускной способности мы настроили две точки EnGenius ENH202 в режиме моста и подключили к каждой точке маршрутизаторы Mikrotik RB951-2n.

Запускаем тест пропускной способности, чтобы определить максимальную скорость по беспроводному каналу.

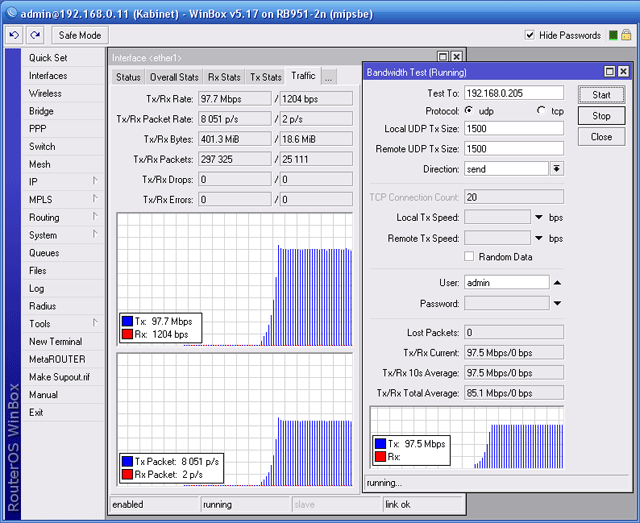

При передаче пакетов размером 1500 байт пропускная способность составляет 97 Мбит/с, которая ограничивается сетевым портом устройства.

Определение скорости приема EnGenius ENH202

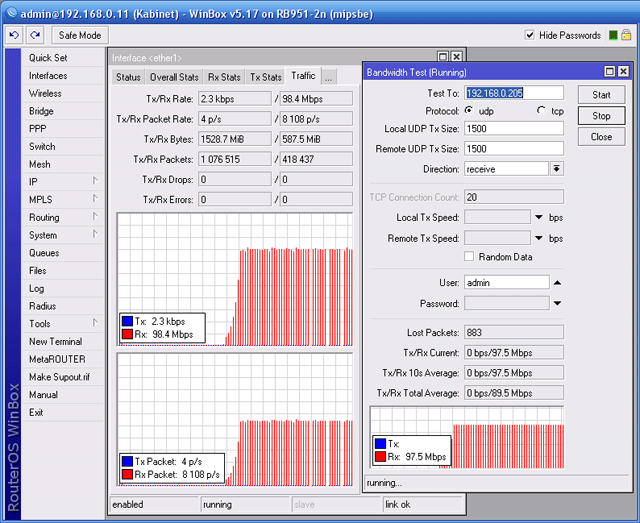

При получении пакетов размером 1500 байт получаем аналогичную пропускную способность 98 Мбит/с.

Определение скорости передачи EnGenius ENH202

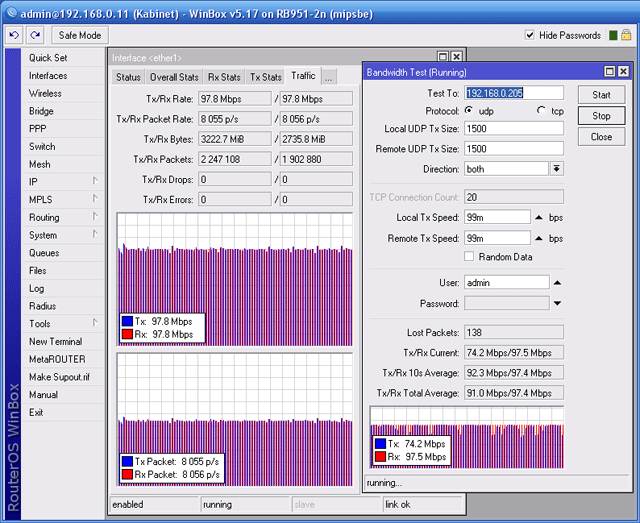

Запускаем двунаправленный тест пропускной способности с размером пакетов 1500 байт. В дуплексе получаем скорость 98 Мбит/с. Пакетная нагрузка на устройство составляет 16000 пакетов.

Двунаправленный тест пропускной способности EnGenius ENH202

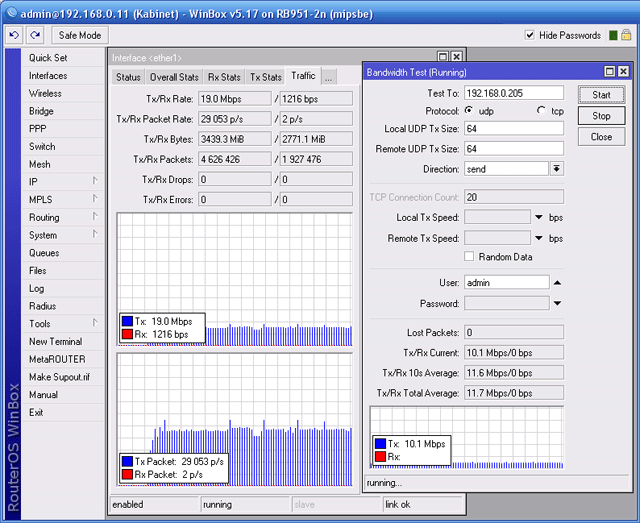

Определим максимальную пакетную производительность. Для этого запускаем тест на передачу с размером пакетов 64 байт и получаем пропускную способность 10 Мбит/с при пакетной нагрузке 29000 пакетов. Это значительно больше, чем у Ubiquiti NanoStation M2.

Определение максимальной пакетной производительности EnGenius ENH202



Заключение

Качество изготовления и сборки EnGenius ENH202 хорошее. Возможности программного обеспечения уступают по гибкости Ubiquiti, однако весь необходимый функционал присутствует. Главным достоинством ENH202 оказалась высокая пакетная производительность, которая даже без поллинга, почти в полтора раза выше, чем у NanoStation M2. Поэтому для построения беспроводных мостов и небольших Wi-Fi сетей можно рекомендовать EnGenius как достойную замену Ubiquiti.

Для тех кто использует связку базовая станция Mikrotik + клиенты NanoStation, можно также рекомендовать EnGenius в качестве клиентов. При этом поллинг не используется и устройства работают в совместимых стандартах 802.11 B/G/N.
