Настройка TP-Link TL-WA5210G точкой доступа

27.04.2012

Содержание:

  1. Подключение TP-Link TL-WA5210G
  2. Настройка сетевой карты компьютера
  3. Настройка беспроводной точки доступа TP-Link TL-WA5210G
  4. Изменение пароля администратора
  5. Сброс TP-Link TL-WA5210G к заводским настройкам

Подключение TP-Link TL-WA5210G

Для настройки Wi-Fi точки доступа TP-Link 5210G нам понадобятся:

  1. Беспроводная точка TP-Link TL-WA5210G;
  2. Сетевой кабель «витая пара» с прямым обжимом – 2шт. (используют для подключения типа свитч-компьютер);
  3. Ноутбук или компьютер.

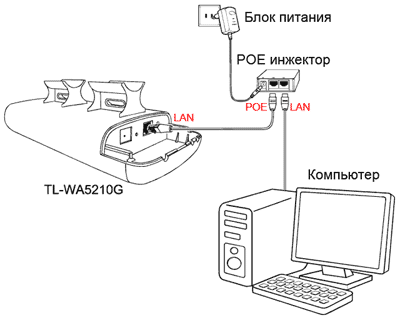

Схема подключения оборудования:

  1. POE инжектор подключаем к блоку питания;
  2. Первый кабель «витая пара» подключаем в POE инжектор в разъем LAN и к компьютеру в сетевую карту;
  3. Второй кабель «витая пара» подключаем в POE инжектор в разъем POE и к точке доступа.

Схема подключения TP-Link TL-WA5210G

Настройка сетевой карты компьютера

Настройка выполнялась в операционной системе Windows 7.

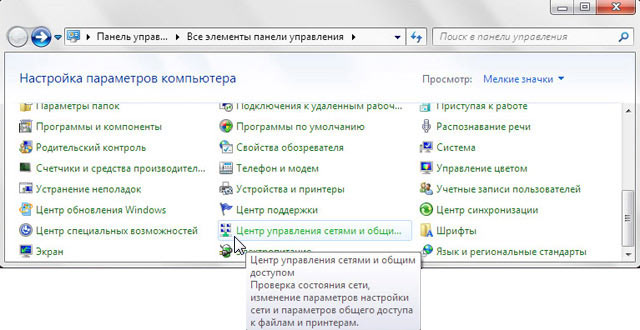

Заходим в «Пуск» → «Панель управления» → «Центр управления сетями и общим доступом». .

Панель управления Windows 7

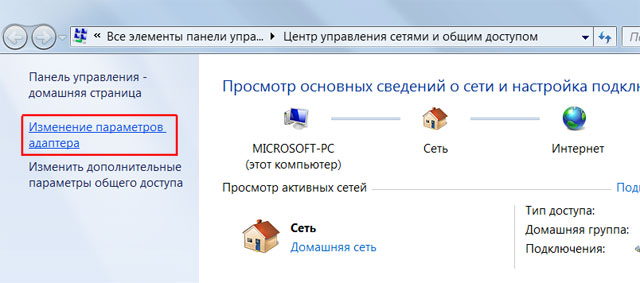

Открываем «Изменение параметров адаптера».

Изменение параметров адаптера

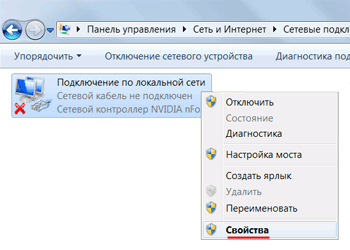

Правой кнопки мыши нажимаем на «Подключение по локальной сети» и выбираем «Свойства».

Подключение по локальной сети

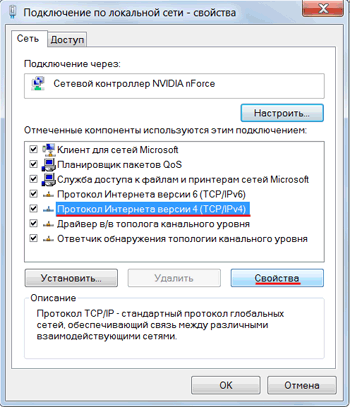

Нажимаем на «Протокол Интернета версии 4 (TCP/IPv4)» и кнопку «Свойства».

Протокол Интернета версии 4 (TCP/IPv4)

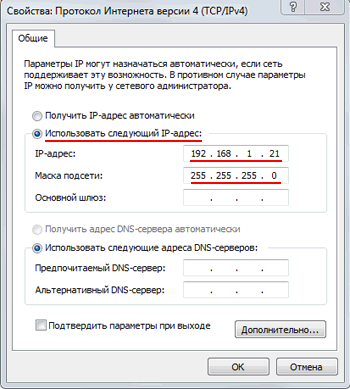

В следующем окне указываем «Использовать следующий IP-адрес», IP-адрес 192.168.1.21, Маска подсети 255.255.255.0 и жмем «OК».

Параметры IP



Настройка беспроводной точки доступа TP-Link TL-WA5210G

Приступим к настройке TL-WA5210G Wi-Fi точкой доступа.

В браузере Internet Explorer (или любом другом) вводим адрес 192.168.1.254

192.168.1.254

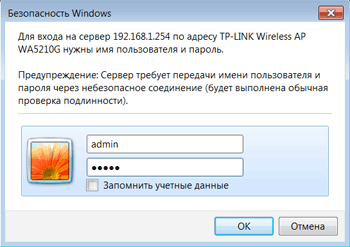

В следующем окне вводим имя пользователя admin и пароль admin.

Имя пользователя и пароль

Внимание! Если Вы не можете зайти в настройки по адресу 192.168.1.254, то у устройства изменен IP-адрес по умолчанию или IP адрес сетевой карты компьютера не настроен в одну подсеть, например 192.168.1.21. Чтобы сбросить точку доступа TL-WA5210G к заводским настройкам, зажмите кнопку Reset на 8-10 секунд и отпустите.

Настройка TL-WA5210G в режиме AP Bridge

AP Bridge (точка доступа в режиме прозрачного «моста»)  — названия этого режима нет в настройках, но он подразумевается, если вы хотите подключиться к провайдеру «прозрачно». Режим моста позволяет прозрачно пропускать трафик от компьютеров, подключенных к TL-WA5210G по Wi-Fi, до оборудования провайдера. Провайдер видит все подключенные компьютеры и  раздает им сетевые настройки со своего DHCP сервера. Этот режим наиболее часто используют, когда у вас уже подключен  роутер к кабелю провайдера, а точку доступа вы хотите подключить к роутеру для раздачи интернета по Wi-Fi на большое расстояние.

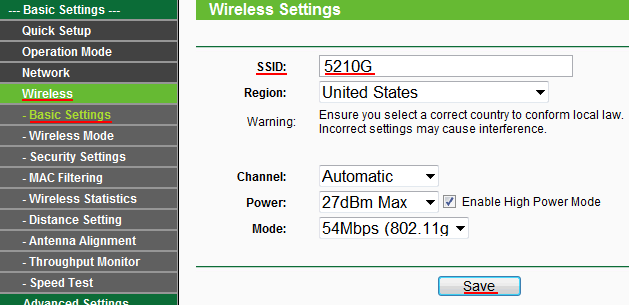

Переходим в меню Wireless Basic Settings и настраиваем параметры точки доступа:

  • SSID: название точки доступа;
  • Region: выбираем страну;
  • Channel: выбор беспроводного канала, на котором будет работать точка доступа. Этот параметр можно оставить Auto. В будущем лучше просканировать наличие других Wi-Fi сетей, найти свободный канал для своей точки доступа и выставить его вручную.
  • Power: мощность;
  • Mode: в каких стандартах будет работать точка доступа. Оставьте без изменений.

Параметры точки доступа Tp-Link TL-WA5210G

Для сохранения настроек нажимаем кнопку Save внизу страницы.

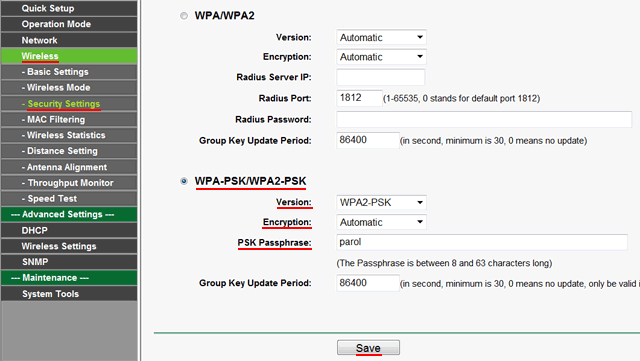

Настроим параметры безопасности беспроводной точки. Переходим в меню Wireless Security Settings и выполняем настройки:

  • Выбираем тип шифрования. Для большей безопасности лучше использовать WPA-PSK/WPA2-PSK, но нужно знать, что не все старые устройства могут поддерживать этот тип шифрования;
  • Version: указываем версию шифрования. Самая безопасная - WPA2-PSK;
  • Encryption: алгоритм шифрования. Можно использовать Automatic;
  • PSK Passphrase: вводим пароль (не менее 8 символов) для подключения к беспроводной точке доступа и жмем кнопку Save.

Параметры безопасности TP-Link 5210G

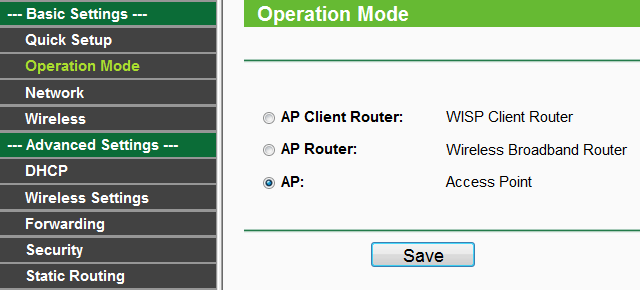

Идем в меню Operation Mode, указываем режим AP и жмем кнопку Save.

Выбор режима работы Tp-Link TL-WA5210G

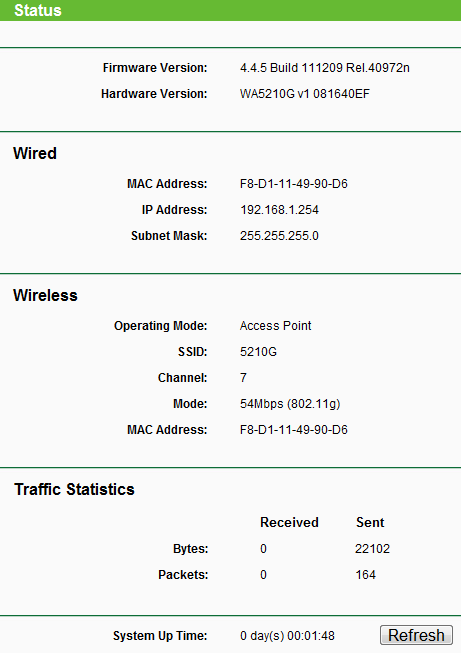

Проверяем параметры точки доступа в меню Status. В Operating Mode должен быть режим Access Point, в SSID - имя точки доступа.

Статус точки доступа Tp-Link TL-WA5210G

Теперь можно подключить точку доступа TP-Link TL-WA5210G к роутеру или коммутатору (если в сети есть DHCP сервер) и подключиться к точке доступа по Wi-Fi.

Новый IP адрес для входа в настройки точки доступа TL-WA5210G необходимо узнать на роутере или DHCP сервере. Для этого откройте список подключенных устройств, найдите свою точку доступа по MAC адресу, и посмотрите, какой ей присвоен IP адрес.

Внимание! Могут возникать ситуации, когда устройства подключаются к точке доступа, но получают не правильные настройки по DHCP. При этом на подключенных компьютерах не работает Интернет. В этой ситуации необходимо на точке доступа TP-Link TL-WA5210G вручную прописать свободный статический IP адрес из подсети, которую обслуживает DHCP сервер, маску подсети и IP адрес интернет шлюза.

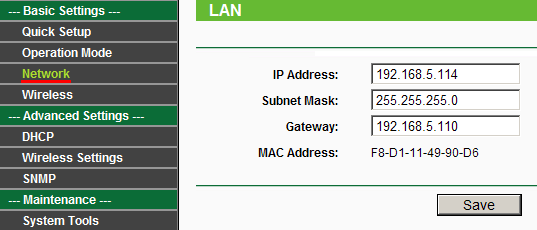

Войдите в меню Network, укажите в поле IP Address: статический IP адрес, в поле Subnet Mask: маску подсети, в поле Gateway - IP адрес интернет шлюза. Новый статический IP адрес будет использоваться для входа в настройки точки доступа. Для сохранения настроек нажмите кнопку Save.

Изменение IP адреса точки доступа Tp-link TL-WA5210G



Настройка TL-WA5210G в режиме AP Router

AP Router (точка доступа в режиме роутера) — этот режим используют, если необходимо создать беспроводную точку доступа и скрыть компьютеры, которые будут подключаться к ней, в отдельную подсеть. Например, вы можете подключить TL-WA5210G напрямую к кабелю провайдера, и раздавать Интернет другим компьютерам по Wi-Fi. В этом режиме провайдер не видит компьютеры, которые подключены к вашей точке и  TL-WA5210G работает в роли Интернет шлюза. Чтобы изолировать компьютеры в отдельную подсеть, на точке доступа настраивается DHCP сервер, который будет раздавать сетевые настройки по Wi-Fi.


Переходим в меню Wireless Basic Settings и настраиваем параметры будущей точки доступа:

  • SSID: название точки доступа;
  • Region: выбираем страну;
  • Channel: выбор беспроводного канала, на котором будет работать точка доступа. Этот параметр можно оставить Auto. В будущем лучше просканировать наличие других Wi-Fi сетей, найти свободный канал для своей точки доступа и выставить его вручную.
  • Power: мощность;
  • Mode: в каких стандартах будет работать точка доступа. Оставляем без изменений.

Параметры точки доступа Tp-Link TL-WA5210G

Для сохранения настроек нажимаем кнопку Save внизу страницы.

Настроим параметры безопасности беспроводной точки. Переходим в меню Wireless Security Settings и выполняем настройки:

  • Выбираем тип шифрования. Для большей безопасности лучше использовать WPA-PSK/WPA2-PSK, но нужно знать, что не все старые устройства могут поддерживать этот тип шифрования.
  • Version: указываем версию шифрования. Самая безопасная - WPA2-PSK.
  • Encryption: алгоритм шифрования. Можно использовать Automatic.
  • PSK Passphrase: вводим пароль (не менее 8 символов) для подключения к беспроводной точке доступа и нажимаем кнопку Save

Параметры безопасности TP-Link 5210G

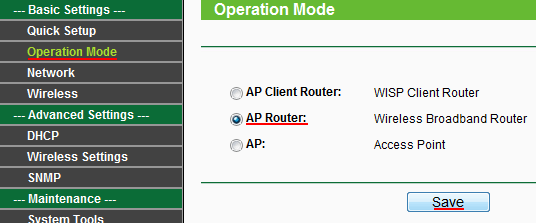

Идем в меню Operation Mode, указываем режим работы AP Router и жмем кнопку Save.

Режим AP Router

После применения настроек вы уже не сможете зайти в настройки точки по кабельному соединению. Необходимо подключить точку доступа к кабелю провайдера (роутеру), подключиться к точке по Wi-Fi и ввести адрес 192.168.1.254 для входа в настройки.

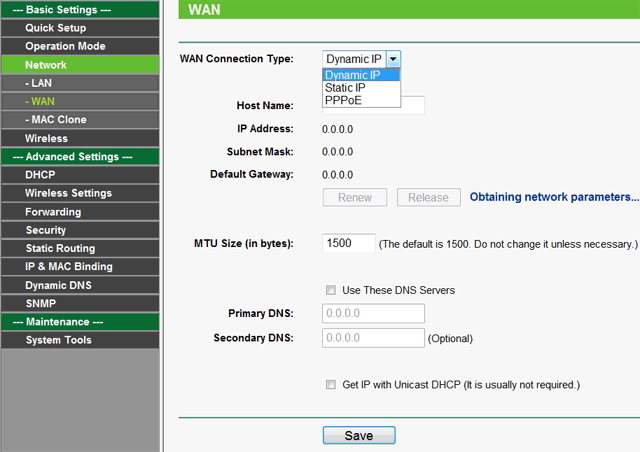

Открываем меню Network - WAN и указываем, как TP-Link TL-WA5210G будет получать сетевые настройки от провайдера (роутера) по кабелю. Наиболее часто настройки присваиваются автоматически по DHCP, поэтому выбираем Dynamic IP и жмем Save.

Получение настроек по DHCP

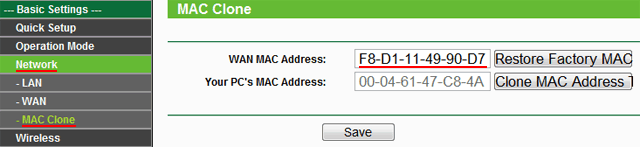

Если провайдер блокирует доступ по МАС адресу, зайдите в меню Network MAC Clone и в поле WAN MAC Address: укажите разрешенный МАС адрес.

Вводим разрешенный МАС адрес

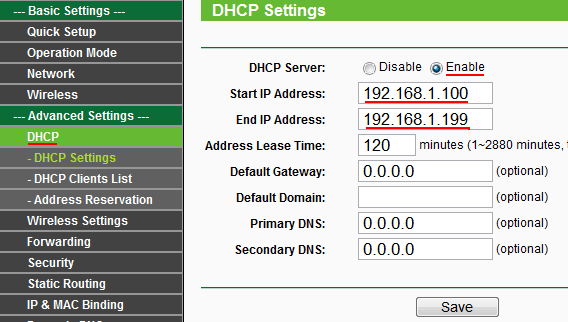

Войдите в меню DHCP и проверьте, что DHCP Server включен и настроен. В поле DHCP Server должно быть выбрано Enable, в полях Start IP Address и End IP Address указаны IP адреса, которые будут выделяться подключенным компьютерам.

Настройки DHCP

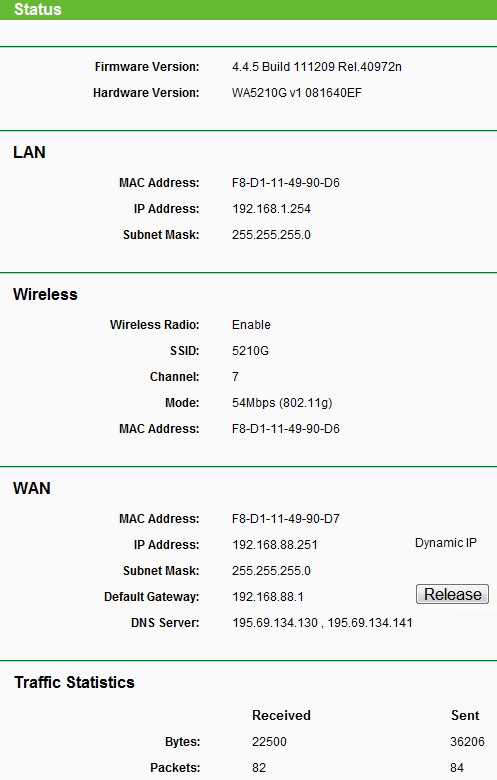

Переходим в меню Status и проверяем, что мы создали беспроводную точку доступа и провайдер (роутер) передал ей сетевые настройки.

В поле SSID должно быть указано имя Wi-Fi точки. В разделе WAN будут указаны сетевые настройки, которые провайдер (роутер) присвоил точке 5210G по DHCP.

Статус Tp-Link TL-WA5210G

Теперь можно подключаться к точке доступа TP-Link TL-WA5210G и у компьютеров, подключенных по Wi-Fi, будет работать выход в Интернет.

Изменение пароля администратора

Выполнять настройку точки доступа должен только администратор. Поэтому, чтобы никто, кроме администратора не смог войти в настройки TP-Link TL-WA5210G, необходимо сменить пароль для входа.

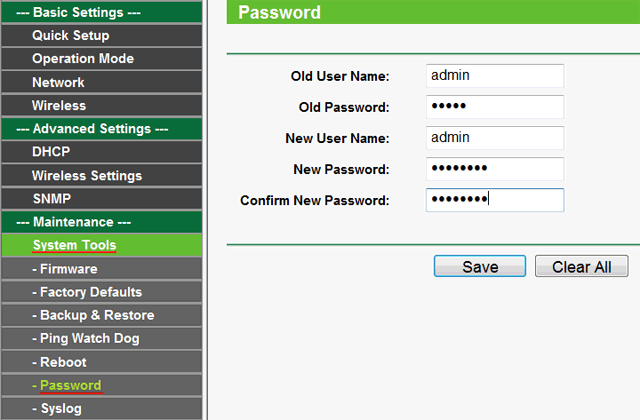

Заходим в меню System Tools Password и вводим настройки:
Old User Name: указываем старое имя пользователя admin;
Old Password: указываем старый пароль admin;
New User Name: вводим новое имя пользователя, можно оставить admin;
New Password: вводим новый пароль;
Confirm New Password: подтверждаем новый пароль.

Смена пароля администратора TP-Link 5210G

Для сохранения пароля нажмите кнопку Save.


Сброс TP-Link TL-WA5210G к заводским настройкам

Если Вы забыли пароль для входа в Tp-Link TL-WA5210G или не можете зайти в Web интерфейс для настройки, то восстановите заводские установки точки доступа с помощью кнопки Reset возле разъема LAN.

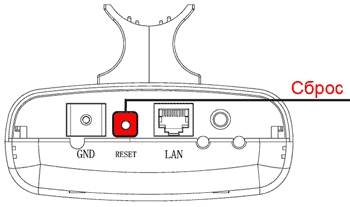

Для этого нажмите и подержите около 8-10 секунд кнопку Reset .

Сброс настроек Tp-Link 5210G

После сброса, настройте сетевую карту компьютера на использование статического IP адреса, например 192.168.1.21, и введите в браузере адрес 192.168.1.254. Стандартное имя пользователя для входа - admin, пароль - admin.





Другие статьи для TP-Link TL-WA5210G:



Печатная версия Поделитесь статьёй:
  • Обычная форма
  • ВКонтакте
  • Facebook

Отзывы о статье

  Оценка: 5, Голосов: 63, Комментариев: 287

Добавить отзыв
Ваше Имя: *
Ваш e-mail:

Отзыв: *
Оценка:
Введите символы: *
Обновить

сера ук 13.11.2016 13:19:21
есть такой вопрос, использую TP-Link TL-WA5210G как роутер на раздачу (для себя телефон планшет...) стоит он в щитовой подъезде 5 поверх последний , силу установил 18 dbm сигнал в квартере 47-80 dbm (проверил на телефонии) И вот он вопрос это много аа Украина ?? по шапке не получу???если что подскажете как сделать
владимир 02.09.2016 15:16:45
TP-Link TL-WA5210G кабелем соединен с adsl модемом при просмотре онлайн-фильмов или при скачивании файлов торрентом постоянно отваливается интернет!пишет-сеть без доступа к интернету!решается только отключением от электро-сети!а когда подключаюсь кабелем напрямую к adsl модему такой проблемы нет!в чем дело как решить эту проблему?в целом устройсво хорошо себя показало и если решить эту пролему можно поставить твердую пять!
илья 26.08.2016 09:30:46
подскажите пожалуйста как тплинк CPE210 подключить к роутеру чтоб его можно было выставить на улицу/
расстояние ~1.4КМ до другой антенны марки NanjStationLocoM5 и можно ли их с коммутировать?
Андрей 26.08.2016 10:58:09
Подключать нужно кабелем "витая пара". Скоммутировать можно. Только отключи AirMax в LocoM5, если она является раздающей точкой.
Ростислав 26.04.2016 23:36:27
Интернет можно раздавать и в режиме Access Point без роутера
sanyo 06.03.2016 00:22:58
я не знаю как работет WA5210G но wa7210n это такая редкая срань и в режиме клиента и в режиме моста, постоянные зависания до сброса на дефолт. подключения к вафле ваще повезет неповезет 1 из 20 попыток.час работает и давай по новой пляски с бубном.Если подключится то сигнал скачет то в плюс то в минус . короче разочарован жутко в этой модели. Это не мне так неповезло это такая моделька поршивая. и главное читал до покупки про все эти проблемы и дурень не поверил
Алекс 23.01.2016 10:09:51
Помогите пожалуйста!Раньше всё работало!потом перехал,убрал «TL»в коробку,тут решил достать,установить и принимать WI-FI с роутера знакомого!но не могу зайти в меню,прописвываю адрес 192.168.1.254,браузер сначала долго думает и пишет что вы не подключены к сети! сделал Reset,просвоил IP сетевухе 192.168.1.21,всё бесполезно!может подскажите,в чём причина?
P.S На самом устройстве горит лампочка Power,LAN мигает,горят все 4 лампочки Signal!сам комп определяет что к сетевухе подключен кабель
Андрей 10.03.2016 17:26:17
Здравствуйте. У меня точно такая же проблема и ума не приложу что делать. Буду весьма благодарен если вы нашли решение и поделитесь информацией.
Сергей 16.01.2016 21:06:54
Добрый день всем. Пожалуйста помогите разобраться в такой проблеме:есть две антенны WA5210G v1, настроены в режиме моста. Раньше все было хорошо, скорость была стабильной 20-25 М. Но вот последнее время скорость упала до 2-3 М. Что может такого произойти?
Signal: 48 dB
Channel: 13 (на канале я и больше никого)
Mode: 54Mbps (802.11g)
Алексей 13.12.2015 21:45:18
Здравствуйте, пол года назад поставил два TP-Link WA7210N, точка доступа и клиент, расстояние 1,5 км. Связь между ними была от 15 до 20 дб. Сейчас сигнал упал до 5-10 дб. И что интересно, сигнал может скакнуть до 23 дб, потом 10-13 дб, потом 5-6 дб, сила сигнала меняется при каждой перезагрузке. Что могло произойти с оборудованием? Живу в деревне, посторонних сигналов нет. Спасибо.
Александр 21.12.2015 11:44:53
Проблема известная, но решаема. Тех.условия: главная точка доступа должна быть настроена в режиме точки доступа (AP mode) либо в режиме AP Router, поляризация горизонтальная.
Вторая точка доступа должна быть настроена либо в режиме Client AP либо в режиме Bridge with AP, поляризация вертикальная.
Размещенные на улице точки доступа надо хотя бы обернуть пленкой или пакетом.
Алексей 22.12.2015 09:26:37
Проблема решена.Труба на которой находилась т/д наклонилась вперед, я её выровнял да ещё и поднял на пару метров. Оказалось что на 1,4км и при разнице в высоте 12м., т/д друг друга видят очень плохо. Наклонив т/д. примерно на 5В°и соответственно клиент на-5В°,всё заработало
Женя 11.09.2015 12:07:44
пытаюсь подключиться в режиме AP Router. по этой статье
" После применения настроек вы уже не
сможете зайти в настройки точки по
кабельному соединению. Необходимо
подключить точку доступа к кабелю
провайдера (роутеру), подключиться к
точке по Wi-Fi и ввести адрес
192.168.1.254 для входа в настройки."
у меня после этого не получается подключиться к ней по ви-фи. пишет что подключение ограничено и не могу зайти в настройки. приходится делать ресет. в чем проблема?
Андрей 10.12.2015 01:35:38
Какая версия прошивки, случайно не последняя с оф.сайта, для США? Если последняя, то нужно перепрошить на предпоследнюю для США. В последней прошивке баг с подключением по вай фай. Если установлен пароль, то постоянно ошибку аутентификации пишет, подключиться к точке невозможно никак и ничем. Короче ставь предпоследнюю прошивку для США, и если все делаешь правильно, по инструкции выше, с этого сайта, то никаких ошибок быть не должно.
Андрей 10.12.2015 01:41:38
И после выполнения настроек по кабелю для режима AP Router, нужно подключаться к точке по вай фай, для дальнейших настроек. Перед подключением по вай фай, в настройках сетевой карты нужно поставить "Получать IP адрес автоматически", также ниже ДНС автоматически. И да, не вздумайте прошивать на последнюю прошивку для Украины, там ограничение мощности в 8 dbm, и нет функции обновления ПО
