Инструкция как подключить NanoStation к точке доступа

10.11.2011

Содержание:

  1. Как подключается NanoStation2
  2. Настройка сетевой карты компьютера
  3. Настройка NanoStation2 в режиме клиента (Station)
  4. Поиск IP-адреса NanoStation в локальной сети
  5. Настройки безопасности NanoStation

Как подключается NanoStation2

Чтобы подключить NanoStation2 к Wi-Fi точке доступа нам понадобятся:

  1. NanoStation2;
  2. Два кабеля витая пара с прямым обжимом (используются для подключения типа компьютер-свитч);
  3. Wi-Fi точка доступа, к которой будем подключаться;
  4. Компьютер или ноутбук.

Подключаем оборудование:

  1. 1-й кабель витая пара подключаем к компьютеру и к POE блоку питания в разъем LAN;
  2. 2-й кабель витая пара подключаем к NanoStation2 в разъем LAN и в POE блок питания в разъем POE.

Схема подключения NanoStation к сети

Настройка сетевой карты компьютера

Открываем «Панель управления» и выбираем «Центр управления сетями и общим доступом».

Переходим в «Изменение параметров адаптера».

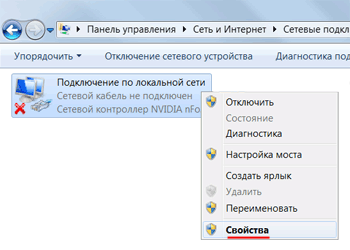

Кликаем правой кнопкой мыши на «Подключение по локальной сети» и выбираем «Свойства».

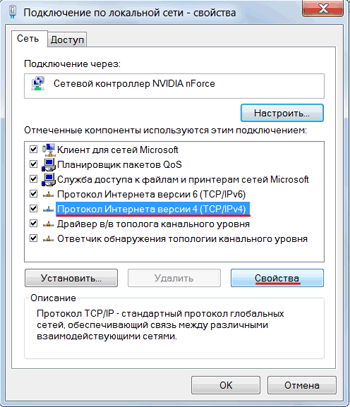

Выбираем «Протокол Интернета версии 4 (TCP/IPv4)» и жмем «Свойства».

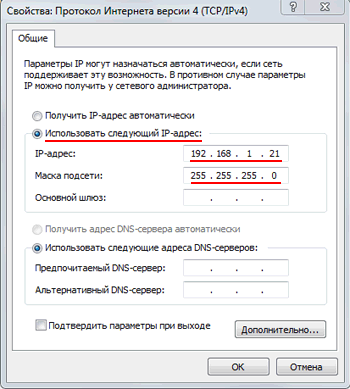

В открывшемся окне выбираем «Использовать следующий IP-адрес» и указываем IP-адрес 192.168.1.21, Маска подсети 255.255.255.0 и жмем «OК».

Настройка NanoStation2 в режиме клиента (Station)

Открываем Internet Explorer (или другой браузер) и вводим адрес 192.168.1.20

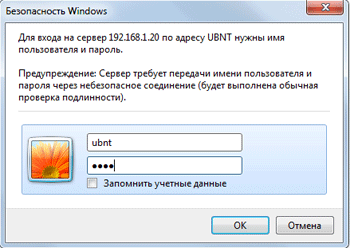

В появившемся окне вводим имя пользователя ubnt, вводим пароль ubnt и входим в Web-интерфейс.

Внимание! Если Вы не можете зайти в настройки по адресу 192.168.1.20, то у Ubiquiti NanoStation изменен IP-адрес, который используется по умолчанию. Чтобы сбросить устройство к заводским настройкам, нажмите и удерживайте 10 секунд кнопку Reset на NanoStation2.

Выбор Wi-Fi точки доступа

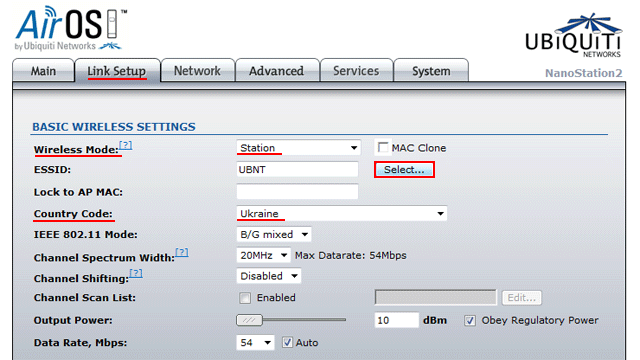

Переходим во вкладку Link Setup.

Настраиваем параметры:

  • Wireless Mode: Station
  • Country Code: Ukraine (или другую страну в которой используется устройство)

Настройка параметров Link Setup

Нажимаем кнопку Select.

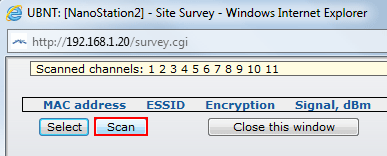

В появившемся окне нажимаем кнопку Scan.

Выбор точки доступа

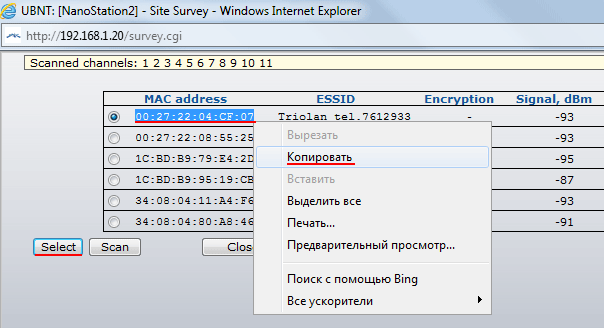

В списке должна появиться Wi-Fi точка доступа, к которой будем подключаться. Выбираем ее и копируем МАС-адрес точки доступа. Нажимаем кнопку Select.

Выбор точки доступа

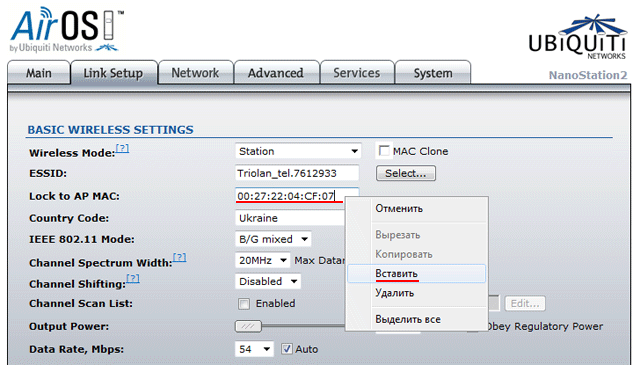

В поле «Lock to AP MAC» вставляем скопированный МАС-адрес.

Настройка MAC адреса точки доступа

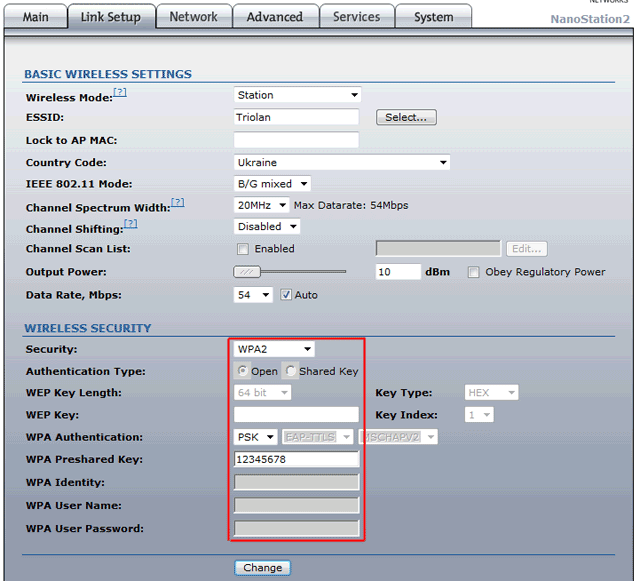

Настройки шифрования и пароля доступа

Если Wi-Fi точка доступа использует шифрование данных, то в пункте «Wireless Security» выбираем необходимый метод шифрования (обычно он определяется автоматически) и вводим пароль. В поле «WPA Preshared Key» вводится пароль, если используется WPA шифрование. В поле «WEP Key» вводится пароль, если используется WEP шифрование.

Настройка MAC адреса точки доступа

Для сохранения настроек нажимаем кнопку Change.

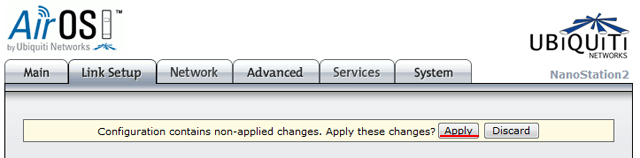

Вверху страницы подтверждаем изменение настроек, нажав кнопку Apply.

Сохранение настроек AirOS

После этого NanoStation2 должна подключиться к Wi-Fi точке доступа, однако Интернет еще работать не будет.

Проверить наличие Wi-Fi подключения можно на вкладке «Main» в поле «Signal Strength». Мощность сигнала в децибелах и шкала в виде разноцветных квадратов будут показывать качество Wi-Fi сигнала.

Уровень сигнала AirOS

Настройка локальной сети в режиме Вridge

Если Wi-Fi точка доступа, к которой вы подключаетесь, выдает автоматические настройки сети по DHCP, то необходимо:

  1. Настроить локальную сеть NanoStation2 в режим Bridge;
  2. В параметрах сетевой карты компьютера, выбрать автоматическое получение сетевых настроек.

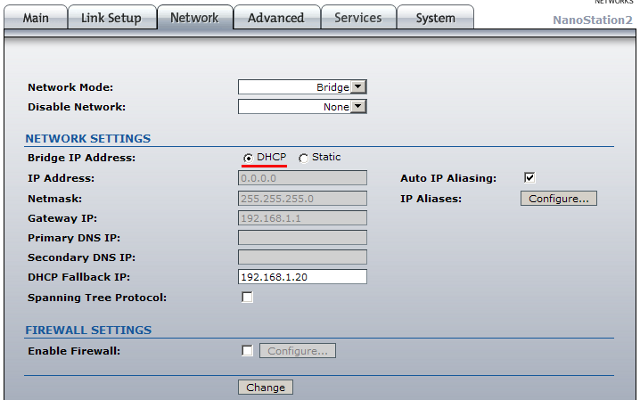

Переходим во вкладку «Network» и в поле «Bridge IP Address» выбираем DHCP.

Для сохранения настроек нажимаем кнопку Change. Вверху страницы подтверждаем изменение настроек, нажав кнопку Apply.

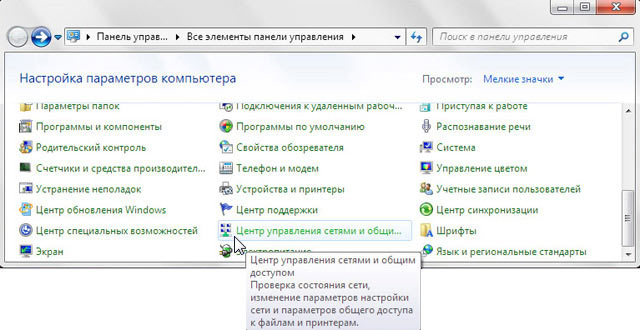

Открываем «Панель управления» и выбираем «Центр управления сетями и общим доступом».

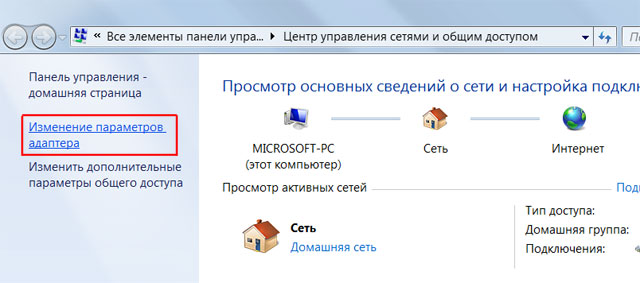

Переходим в «Изменение параметров адаптера».

Кликаем правой кнопкой мыши на «Подключение по локальной сети» и выбираем «Свойства»

Выбираем «Протокол Интернета версии 4 (TCP/IPv4)» и жмем «Свойства».

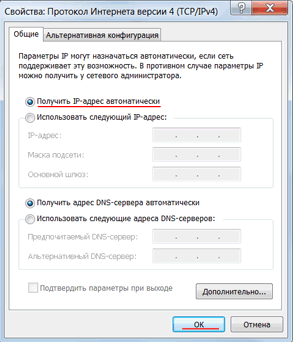

В открывшемся окне выбираем «Получить IP-адрес автоматически» и жмем .

Теперь компьютер должен получить настройки DHCP и получить доступ в Интернет.

Поиск IP-адреса NanoStation в локальной сети

После подключения NanoStation к Wi-Fi точке доступа в сетевом режиме Bridge, NanoStation получит новый IP-адрес. Поэтому войти в настройки по адресу 192.168.1.20 вы уже не сможете.

Найти новый IP-адрес NanoStation можно с помощью утилиты Device Discovery Tool.

Скачиваем утилиту Discovery Tool с сайта производителя. Для ее работы понадобится Java, скачать можно отсюда www.java.com.

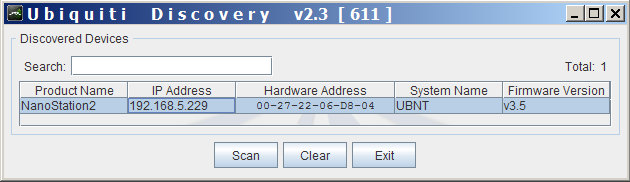

Запускаем утилиту и она определяет IP-адреса всех Ubiquiti устройств.

Ubiquiti Discovery Tool

Открываем браузер, вводим адрес, который нашла утилита Discovery Tool и попадаем в настройки NanoStation.

Настройки безопасности NanoStation

Изменять настройки NanoStation должен только администратор. Чтобы никто другой не смог получить доступ к настройкам, нужно изменить пароль доступа.

Для этого переходим в вкладку «System», в разделе «Administrative Account» изменяем стандартный пароль для входа в настройки.

  • В поле «Current Password» указываем текущий пароль ubnt.
  • В поле «New Password» указываем новый пароль (желательно не менее 10 символов) и
  • В поле «Verify New Password» вводим новый пароль еще раз.
  • Далее опускаемся в низ страницы и нажимаем кнопку Change для изменения настроек сети.

Вверху страницы подтверждаем изменение настроек, нажав кнопку Apply.





Другие статьи для NanoStation:



Печатная версия Поделитесь статьёй:
  • Обычная форма
  • ВКонтакте
  • Facebook

Отзывы о статье

  Оценка: 5, Голосов: 31, Комментариев: 161

Добавить отзыв
Ваше Имя: *
Ваш e-mail:

Отзыв: *
Оценка:
Введите символы: *
Обновить

Константин 02.08.2016 16:20:05
Расстояние между тарелками 5.1 км. канал пустой. видимость прямая. Талеки NanoBrige M2! Мужики выручайте, срочно нужна ваша помощь...... До этого был прием 12 мбит/сек из 20 мбит после случайного ребута стали творится такие проблемы!
Signal Strength: то 70 то 60 скачет постоянно! Signal Strength: -69 dBm
Vertical / Horizontal:-72 / -70 dBm
Noise Floor:-98 dBm
Transmit CCQ:34.7 %
TX/RX Rate:6.5 Mbps / 6.5 Mbps
Константин 02.08.2016 16:18:33
Выручайте Мужики. у меня качество сигнала 60 -70-80% но при скачки с интерента или загрузки (просмотра фильма онлайн) начинает Transmit CCQ:48.6 % и падает все ниже и ниже, не знаю даже на что грешить, все что можно перепробывал уже 3 раза ездил в город крутил тарелку и толку нуль.
Алмаз 24.05.2016 14:52:15
Помогите, я новичок в этом вопросе. У меня есть 2 nanostation-loco-m2, один я подключаю к модему, он у меня раздает интернет по вайфаю все нормально, у другой хочу настроить как усилитель сигнала, не получается, чтоб вайфай протянуть дальше от дома, что я неправильно делаю, второй nanostation-loco-m2 нехочет подключаться к первому для усиления сигнала, хотя к устройствам по отдельности я могу подключиться по вайфаю.
zerg 25.05.2016 14:14:20
http://www.technotrade.com.ua/Articles/using_wds_in_ubiquiti.php
Андрей 05.03.2016 19:09:17
Здравствуйте! Нужен совет. Есть линк на 450-500м, прямая видимость где-то 95%. Точки nanostation2, связь между точками 36-48mbps. Проблема в том что скорость интернета (проверяли через сайт - speedtest) у друга который находится с другой стороны показывает 10-12 мб и никакими манипуляциями не получается поднять до 20 мб. Так и должно быть или все таки существует некая проблема в настройках? Заранее спс
Андрей 09.03.2016 12:49:32
Проверь, чтобы высота установки была 3,5м над преградами. Посмотри уровень сигнала, чтобы не было переусиления. Нормальный уровень -60db. Просканируй эфир, может кто-то мешает на твоей частоте. Тогда выбери более свободную.
Женя Ткаченко 29.12.2015 10:38:00
Приобрёл нанос М2,давай тестировать в режиме клиента,через стену соседский роутер,всё зделал по инструкции,сигнал роутера принимает и включил получение IP-адрес автоматически,инета нету,значок жёлтого триугольника,хотя на телефоне инет есть от роутера соседского!
Кто то подскажет вчом причина?
Техподдержка 29.12.2015 12:12:02
Попробуйте NanoStation настроить в режиме Router на вкладке Network.
Игорь 06.10.2015 22:00:32
Не возможно войти в настройки по парОлю UBNT,БЫЛ ЗДЕЛАН ЗБРОС НА ЗАВОДСКИЕ,НО НИЧЕГО НЕ ИЗМЕНИЛОСЬ.
МОЖЕТ КТО ПОДСКАЖЕТ.
СПАСИБО.
Александр 30.09.2015 14:13:23
Всем добрый день, подскажите пожалуйста при настройке нано стешен локо М2, при настройке с нуля не видит самый сильный ретансляторП( у провайдера их 2) а видит ретранслятор с уровнем 70. Подскажите что может быть?
zerg 30.09.2015 14:57:07
если -70 это плохой сигнал, то какой тогда хороший?
Игорь 29.08.2015 12:10:42
Андрей08.05.2015 18:57:49
Сделал всё как написано. Не работает. Пишет что сетевой адаптер не имеет допустимых параметров настройки IP. IPv4-адрес автонастраивает 169.254.253.30, маску 255.255.0.0
У МЕНЯ ТАКАЯ ЖЕ ПРОБЛЕМА ВІДАЁТ IP 169.254.X.X
Игорь 28.08.2015 10:26:06
Привет помогите настроить точку доступа что бы она выдавала DHSP автоматически а то IP выдаёт 169.254.1.44
При ручном(динамическом) адресе работает
