Graphing — инструмент мониторинга в RouterOS

15.02.2013

В операционной системе RouterOS есть графический инструмент Graphing, позволяющий мониторить различные параметры роутера MikroTik и отображать их на графиках.

Утилита может отображать на графиках следующую информацию:

Загрузку процессора, памяти, использование диска;
Трафик на сетевых интерфейсах;
Трафик в очередях simple queues.

Graphing состоит из двух частей: первая часть собирает информацию, а вторая — отображает графики на веб-странице. Чтобы отобразить графики, введите в браузере адрес типа http://[Router_IP_address]/graphs/ где Router_IP_address — IP адрес вашего роутера.

Пример графика:

Graphing - oтображение статистики в RouterOS

По умолчанию Graphing не отображает графики использования процессора, памяти и диска. Доступны только ссылки на графики сетевых интерфейсов.

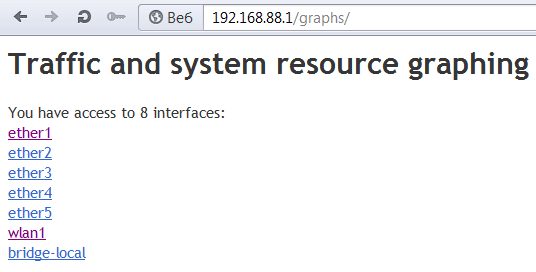

Список интерфейсов Graphing

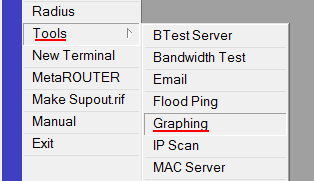

Чтобы отобразить графики использования процессора, памяти и диска откройте в программе Winbox меню Tools → Graphing

Далее перейдите на вкладку Resource Rules, нажмите «красный плюсик», и в появившемся окне нажмите кнопку OK.

Включить отображение загрузки процессора, памяти и диска в RouterOS

Обновите в браузере страницу http://[Router_IP_address]/graphs/. В списке появятся ссылки на графики использования процессора, памяти и диска.

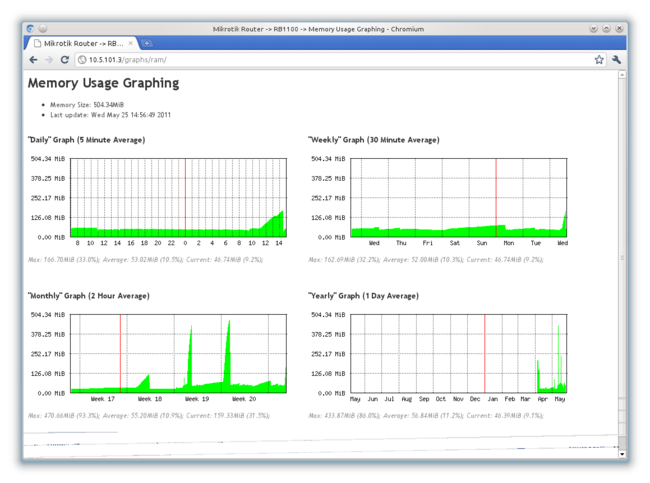

График загрузки процессора, памяти и диска в RouterOS

Мини графики можно также просмотреть в программе Winbox, если перейти на вкладку Resource Graphs и дважды кликнуть по CPU, HDD или Memory. После этого в новом окне отобразится небольшой график.

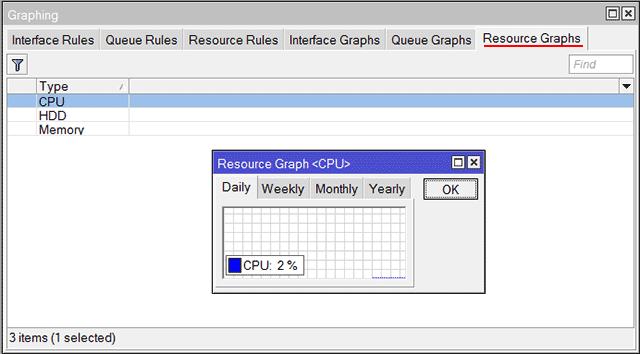

Мини графики загрузки процессора, памяти и диска в RouterOS

Друкована версія Поділіться статтею:

На початок

Звичайна форма
Facebook

Відгуки про статтю

Оцінка: 5, Голосів: 1, Коментарів: 11

Сергей 17.04.2024 00:21:38

Напряжение и температуру Routerboard;
Везде пишут что это можно а на практике в инете тупо пусто на эту тематику. Как добавить вольтаж в графики ?

Техпідтримка 17.04.2024 23:05:29

Не каждое устройство имеет датчики температуры и вольтажа.
Если в меню System - Health не отображается температура и вольтаж, значит устройство не имеет этих датчиков.
Если они есть, тогда для создания графиков температуры и вольтажа смотрите в сторону SNMP и The Dude.
На данный момент Graphing не умеет отображать температуру и вольтаж.

Артём 26.11.2016 16:47:19

Подскажите пожалуйста как сменить в Граф-е отображение по интерфейсу с битов на мегабиты.
У вас на скрине уже реализация как я бы хотел.

imort 17.12.2015 09:50:24

Можно ли на RBxxx передавать данные с UPS о скачках напряжения в сети? Спасибо

kreiz 21.03.2015 12:17:25

а если отображается только надпись "Traffic and system resource graphing" и больше ничего - что делать тогда?

Роман 16.10.2015 23:22:06

Нет прав на доступ с вашего адреса к странице графиков. Для этого указываем в каждой из трёх первых вкладок адрес (или целую подсеть), с которого мы бы хотели просматривать графики. Например, если заходите на веб интерфейс по адресу 192.168.55.1 значит вам надо поставить 192.168.55.0/24 То есть все в этой подсети теперь могут просматривать графики. Таким же образом можно разрешить просматривать из интернета с конкретных "белых" ip-адресов или целых подсетей.

Eugene 09.07.2018 12:58:46

про какие три вкладки речь?

Роман 16.10.2015 23:24:33

P.S. Если хотите очистить графики, достаточно снять галку и перезагрузить роутер. Если не поможет как вариант можно перепрошить роутер. Тогда гарантированно всё пропадёт. А можно просто не ставить галочку сохранять на диск. И тогда при каждой перезагрузке оперативная память очистится и история графиков исчезнет. Источники:
http://forum.mikrotik.com/viewtopic.php?t=29824#p145300//
http://local.com.ua/forum/topic/768 79-mikrotik-удалить-графики/

Александр 10.04.2013 09:57:34

Здравствуйте, а как сделать чтобы в графиках собиралась информация по WLAN имеется ввиду сигнал?

Александр 10.07.2013 09:59:00

Сигнал мониторить нет возможности. По крайней мере, я такого не слышал и не встречал.

Тарас 14.08.2014 09:09:05

Мониторить сигнал можно, и даже с графиками, но из The Dude через snmp http://wiki.mikrotik.com/wiki/Graphing_Client_Signal_Strength
