Разбираем MikroTik RB2011UAS-2HnD-IN

11.01.2013

Wi-Fi роутер MikroTik RB2011UAS-2HnD-IN обладает высокой производительностью, работает в частотном диапазоне 2,4 ГГц и имеет высокую выходную мощность до 1 Вт. Его можно использовать дома или в офисе. Для подключения к оптической линии у маршрутизатора есть SFP порт, поэтому его можно использовать в сетях FTTB и FTTH (оптика до дома).

Рассмотрим комплект поставки и внутреннее устройство Mikrotik RB2011UAS-2HnD-IN.

Маршрутизатор RB2011UAS поставляется в картонной коробке.

Коробка Mikrotik RB2011UAS-2HnD-IN

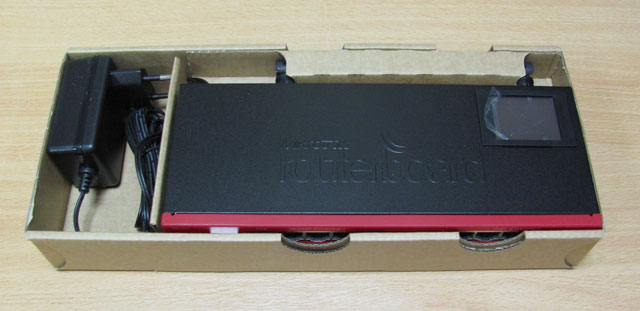

Внутри коробки есть картонные перегородки, для надежной фиксации роутера MikroTik и блока питания во время транспортировки.

Упаковка Mikrotik RB2011UAS-2HnD-IN

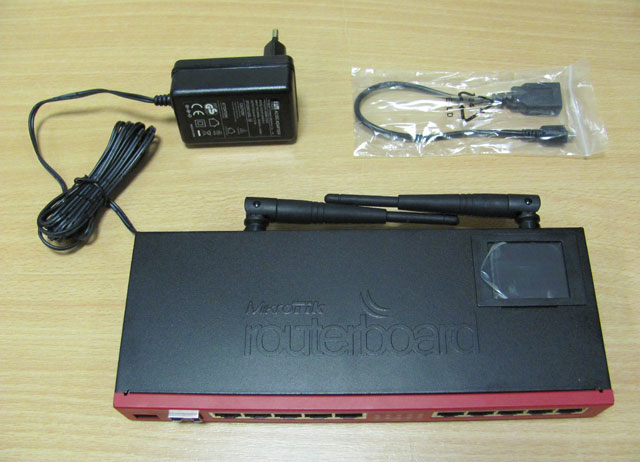

В комплект поставки входит роутер, блок питания и переходник для подключения внешних USB устройств к порту microUSB. Сверху корпуса расположен сенсорный LCD дисплей. Блок питания поставляется уже подключенным к роутеру внутри корпуса, что не очень удобно. Устройство можно также запитать по POE.

Комлпект поставки Mikrotik RB2011UAS-2HnD-IN

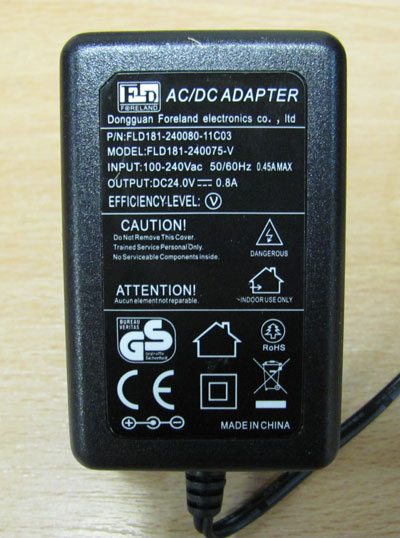

Блок питания имеет выходное напряжение 24 вольта 0,8 ампер. На внешней части штекера находится «минус», а на внутренней — «плюс».

Блок питания Mikrotik RB2011UAS-2HnD-IN

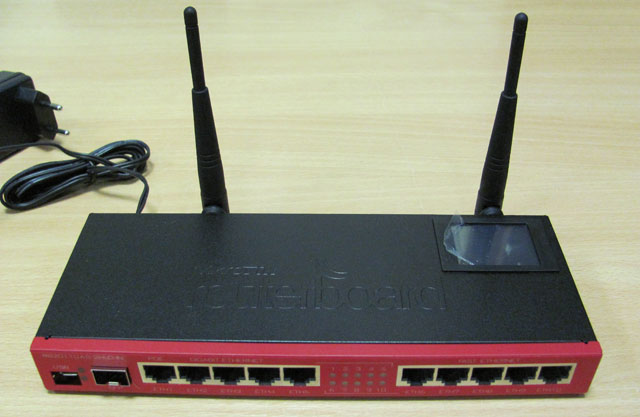

RB2011UAS-2HnD-IN оснащен двумя несъемными всенаправленными антеннами с коэффициентом усиления 4 дБи. Маршрутизатор имеет 5 гигабитных портов и 5 портов 100 Мбит/с. Корпус изготовлен из металла, покрытого черной и красной матовой краской.

Антенны Mikrotik RB2011UAS-2HnD-IN

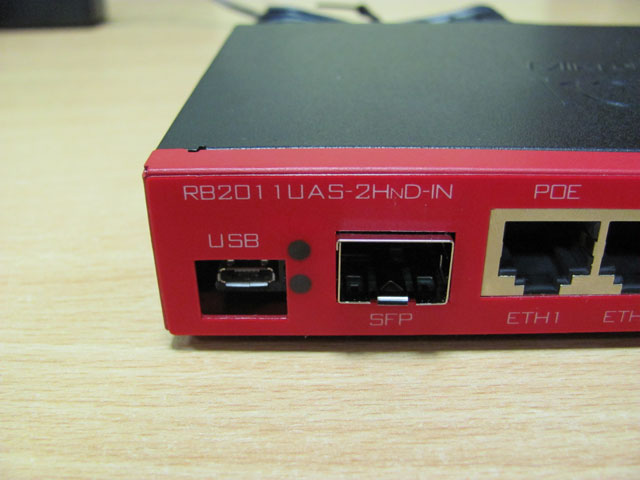

Слева корпуса расположен порт micro-USB и SFP порт для подключения оптики. В порт microUSB можно подключать дополнительные устройства через переходник, который входит в комплект поставки.

Порты Mikrotik RB2011UAS-2HnD-IN

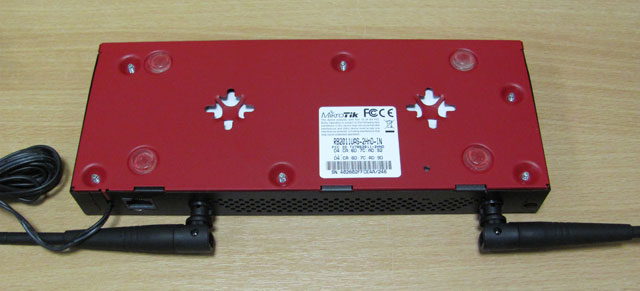

Снизу корпуса находятся два отверстия для крепления устройства к стене, четыре силиконовые ножки и наклейка с MAC адресом и серийным номером роутера.

Mikrotik RB2011UAS-2HnD-IN - вид снизу

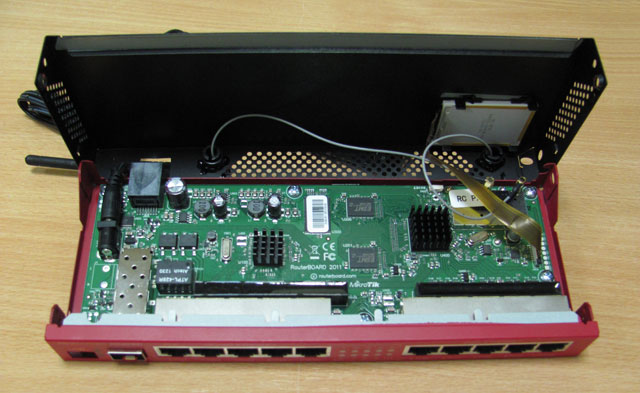

Откручиваем болты по краям корпуса и аккуратно открываем верхнюю крышку корпуса, чтобы не повредить шлейф сенсорного дисплея. Далее отсоединяем шлейф и антенны.

Разбираем Mikrotik RB2011UAS-2HnD-IN

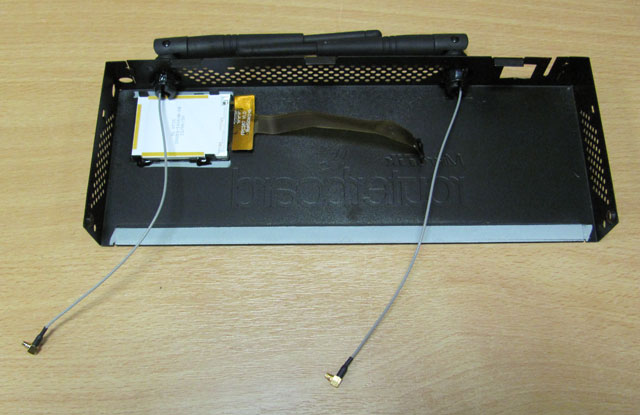

Антенны имеют пигтейлы с разъемами MMCX. При желании к устройству можно подключить более мощные внешние антенны.

Верхняя крышка Mikrotik RB2011UAS-2HnD-IN

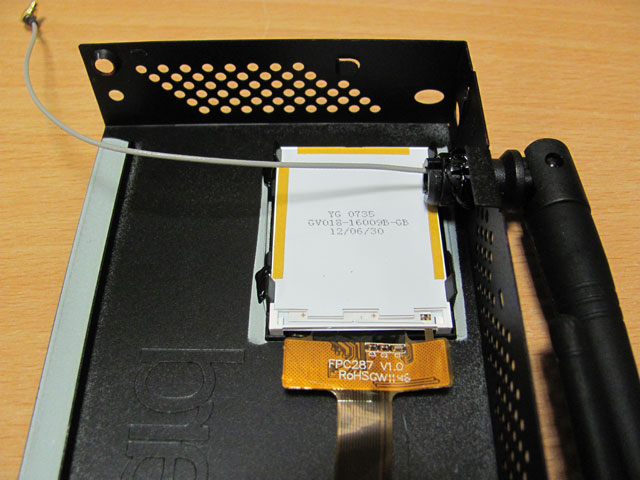

Сенсорный LCD дисплей приклеен к корпусу клеем, а антенны зафиксированы с помощью герметика. Чтобы отсоединить антенны от корпуса, необходимо сжать два полукруга антенны в пластмассовой втулке и потянуть антенну на себя. Пластмассовая втулка останется в корпусе.

Mikrotik RB2011UAS-2HnD-IN - крепление LCD дисплея и антенн

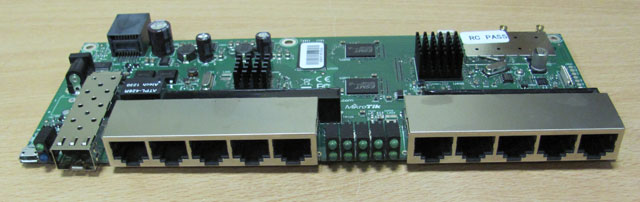

Откручиваем болты на плате и снимаем ее. Слева на плате расположены 5 гигабитных портов, а справа — 5 портов 100 мегабит. В первый гигабитный порт можно подать питание по технологии POE. Также на плате видны консольный порт, джек питания, разъем microUSB и слот для установки оптического SFP модуля.

Плата Mikrotik RB2011UAS-2HnD-IN

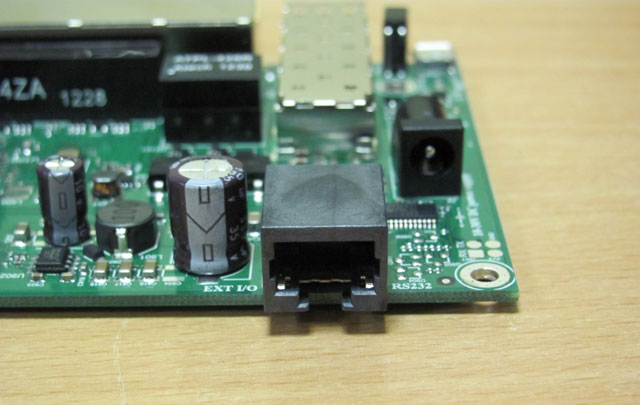

Сзади платы RB2011 находится консольный порт для восстановления программного обеспечения устройства без применения паяльника. Он выполнен в виде стандартного сетевого разъема RJ-45. Поэтому не путайте его с дополнительным 11-м сетевым портом устройства.

Справа от консольного порта расположен разъем для подключения питания. Довольно странное решение расположить разъем питания в глубине платы. Если вы захотите запитать устройство по POE, то стандартный блок питания будет болтаться без дела. Чтобы отключить стандартный блок питания, необходимо будет разобрать корпус и отключить его.

Mikrotik RB2011UAS-2HnD-IN в разборе



Беспроводной радиомодуль работает в стандартах 802.11b/g/n и поддерживает MIMO 2×2. Он закрыт металлическим экраном, который снимается с помощью плоской отвертки.

Разбираем беспроводной радиомодуль Mikrotik RB2011UAS-2HnD-IN

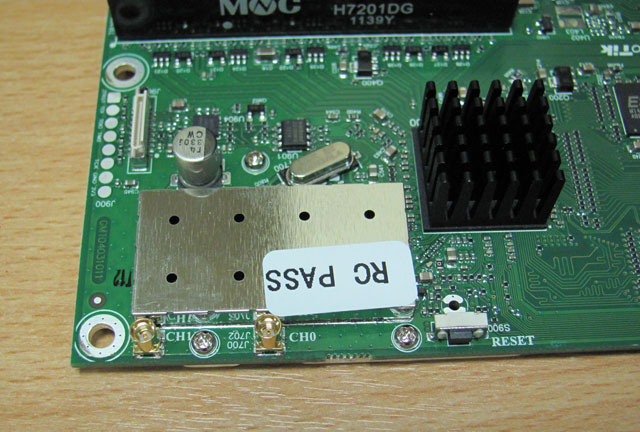

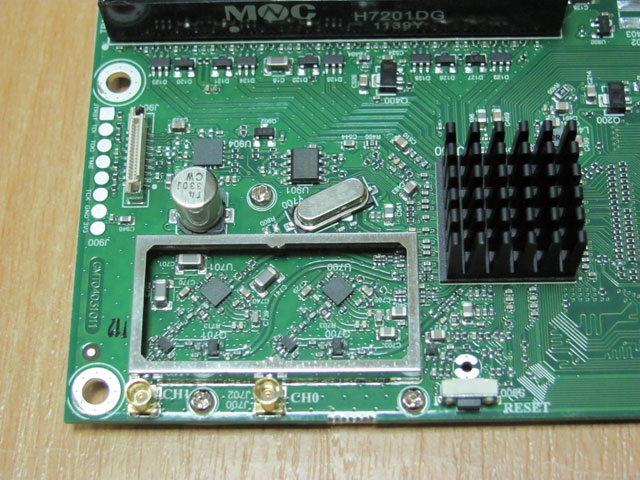

Под экраном находятся два усилителя Wi-Fi сигнала. Беспроводной чип Atheros AR9344 скрыт под черным радиатором. Немного выше слева от беспроводного передатчика расположен разъем для подключения сенсорного LCD дисплея.

Беспроводной радиомодуль Mikrotik RB2011UAS-2HnD-IN

Мощность беспроводного передатчика составляет 1 Вт. На небольших расстояниях такая высокая мощность может приводить к снижению скорости по Wi-Fi. Поэтому если в высокой мощности нет необходимости (клиентские устройства с маломощными передатчиками), рекомендуем ее понизить до 15–17 дБм.

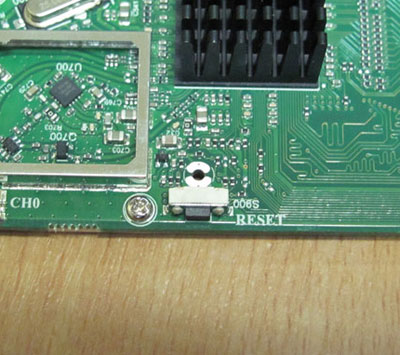

Справа от беспроводного передатчика находится кнопка Reset и кружок с двумя полумесяцами, предназначенные для сброса устройства к заводским настройкам.

Устройство платы Mikrotik RB2011UAS-2HnD-IN

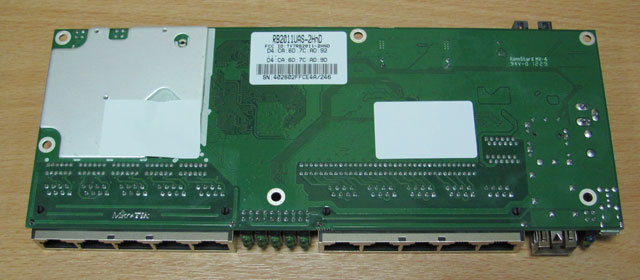

С нижней стороны платы расположен радиатор для охлаждения беспроводного радиомодуля и наклейка с серийным номером и MAC-адресом устройства.

Нижняя сторона платы Mikrotik RB2011UAS-2HnD-IN

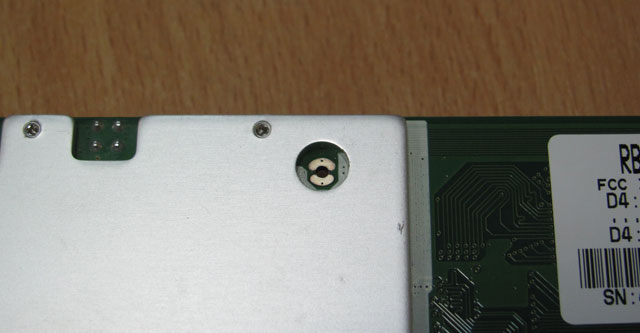

В отверстии радиатора находится кружок с двумя полумесяцами. Он также предназначен для сброса устройства к заводским настройкам. Чтобы «закоротить» полумесяцы с нижней стороны корпуса есть отверстие, поэтому вам не придется разбирать корпус для сброса устройства.

Кружок для сброса MikroTik к заводским настройкам

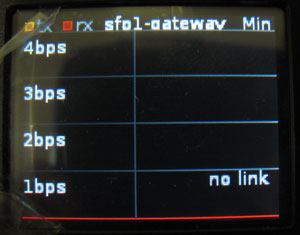

Теперь рассмотрим работу с сенсорным LCD дисплеем. После включения роутера на дисплее отображается информация о загрузке SFP порта. Для просмотра доступны все 10 сетевых интерфейсов и один оптический SFP порт.

Загрузка SFP порта



Чтобы отобразить график загрузки всех портов, проведите пальцем по экрану слева направо. Данный график масштабируется на основе максимального значения, поэтому определить реальную загрузку по нему невозможно. Одинаковый график может быть при скорости 10 мегабит и 1000 мегабит.

Сенсорный экран Mikrotik RB2011UAS-2HnD-IN



Для возврата к статистике по конкретному интерфейсу, проводим пальцем по экрану справа налево и попадаем обратно в сетевой интерфейс SFP.

Загрузка SFP порта

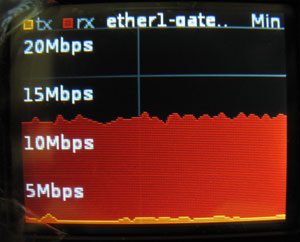

Далее проводим пальцем по экрану снизу вверх или сверху вниз для переключения между интерфейсами и наблюдаем за графиками.

Статистика загрузки WAN порта на экране Mikrotik RB2011UAS-2HnD-IN

Статистика загрузки WAN порта.

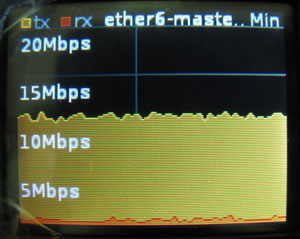

На данных графиках шкала отображается вместе со скоростью, и можно определить реальную загрузку сетевого интерфейса.

Статистика загрузки LAN порта на экране Mikrotik RB2011UAS-2HnD-IN

Статистика загрузки LAN порта.

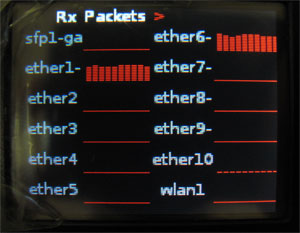

Чтобы вернуться к статистике всех портов, сделайте движение пальцем вправо.

Статистика всех портов на сенсорном экране Mikrotik RB2011UAS-2HnD-IN



Роутер RB2011UAS-2HnD-IN можно применять дома или в офисе для раздачи интернета по кабелю и по Wi-Fi. Оптический порт позволяет подключаться к высокоскоростной линии связи провайдера на большом расстоянии, поскольку длина оптического кабеля не ограничена. Для подключения необходимо использовать гигабитные SFP модули (100-мегабитные модули не поддерживаются). К тому же оптика не боится статического электричества и грозы, поэтому маршрутизатор отлично подойдет для соединения близко расположенных зданий.

Провайдеры могут использовать RB2011UAS-2HnD-IN в качестве оконечного устройства в сетях FTTH (оптика до дома). Встроенная операционная система RouterOS позволяет настраивать все сетевые порты по вашему назначению. Например, пару портов можно настроить как WAN, а другие объединить в свитч. Так же маршрутизатор может выступать в роли сервера доступа PPTP, L2TP и PPPoE при не большом количестве клиентов.

Печатная версия Поделитесь статьёй:
  • Обычная форма
  • ВКонтакте
  • Facebook

Отзывы о статье

  Оценка: 5, Голосов: 5, Комментариев: 10

Добавить отзыв
Ваше Имя: *
Ваш e-mail:

Отзыв: *
Оценка:
Введите символы: *
Обновить

Александр 11.04.2014 12:59:54
Подскажите, пожалуйста, что может обрезать скорость. По SFP идет гигабит, а реальная скорость - 200 мегабит. Через d-link была скорость 860 мегабит.
Михаил 13.04.2016 17:18:20
Да проц просто слабый для такой скорости. По наблюдениям если адрес на входе статика скорость редко поднимается выше 200 мегабит, если динамика может иногда подскакивать до 600.
Даже если разогнать проц, на гигабите работать не будет полноценно.
kostfill 07.02.2014 17:30:38
отличная модель.
Скрипт для DYNDNS для MikroTik RB2011UAS. Использовал http://www.twodns.de/
http://philatov.ucoz.ru/forum/2-489-1
West 10.12.2013 16:40:54
Подскажите, как подключить к устройству GPRS-модем и сделать автоматический переход на него при пропадании интернета по кабелю?
ist 10.12.2013 22:34:33
http://www.technotrade.com.ua/Articles/mikrotik_3g-modem_setup.php
wlik 08.07.2013 16:57:13
Подскажите как настроить принтер EPSON по USB для печати по сети?
Дима 08.07.2013 17:28:52
Роутеры MikroTik не работают с принтерами, подключенными в USB порт. Подключай принтер к компьютеру или покупай принт-сервер.
kost 01.07.2014 22:30:40
не так категорично. работают еще как но не все модели вот пример http://philatov.ucoz.ru/forum/2-487-1
oleg 05.04.2013 09:06:43
Подскажите пожалуйста как объеденить порты 2-10 в единый свич
Менеджер 05.04.2013 10:18:15
