Обзор управляемого коммутатора Mikrotik RB260GS

13.09.2013

Содержание:

  1. Комплект поставки
  2. Внутреннее устройство
  3. Web-интерфейс настройки



Управляемый коммутатор MikroTik RB260GS имеет немного портов: пять гигабитных сетевых портов и один SFP порт для подключения оптики. Однако не всегда нужно большое количество портов. Бывает нужно провести в малоэтажный дом оптику и подключить 2–3 клиента. Ставить дорогие многопортовые управляемые коммутаторы в таких случаях не выгодно. Для таких небольших сетей отлично подойдет управляемый коммутатор Mikrotik RB260GS, который позволяет регулировать скорость клиентов, изолировать их друг от друга и настраивать VLAN.

Комплект поставки

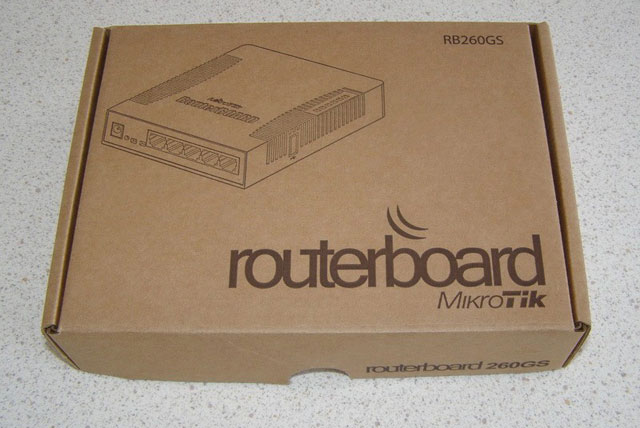

Управляемый коммутатор MikroTik RB260GS поставляется в скромной картонной коробке без красочной полиграфии.

Упаковка MikroTik RB260GS

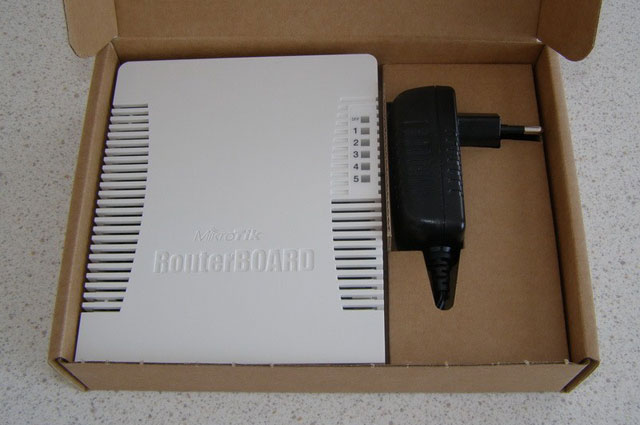

Внутри коробки находится устройство и блок питания. Снизу коробки указан IP-адрес по умолчанию, по которому можно зайти в настройки коммутатора.

Комплектация MikroTik RB260GS

MikroTik не комплектует свои устройства инструкциями по настройке, потому что такая инструкция по толщине была бы не меньше Библии. Оборудование MikroTik по большей части рассчитано на продвинутых пользователей, которые могут найти необходимую информацию на сайте wiki.mikrotik.com, форуме http://forum.mikrotik.com/ или на других сайтах в интернете.



Внутреннее устройство

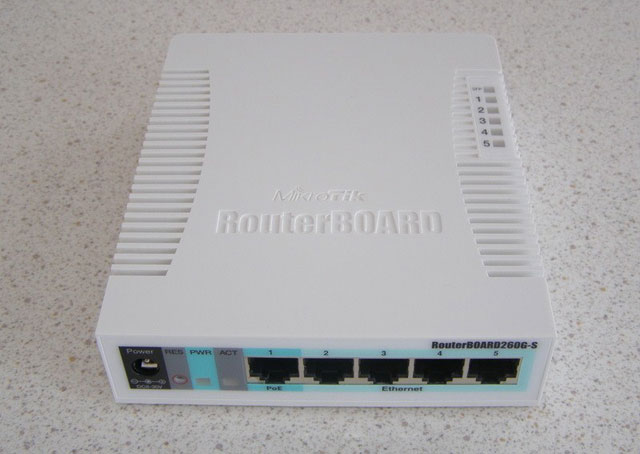

Спереди коммутатора MikroTik RB260GS расположены 5 гигабитных сетевых портов. Устройство можно запитывать удаленно по технологии POE через первый сетевой порт. Слева расположен разъем для подключения обычного блока питания, кнопка Reset и два индикатора PWR и ACT.

Сеетвые порты MikroTik RB260GS

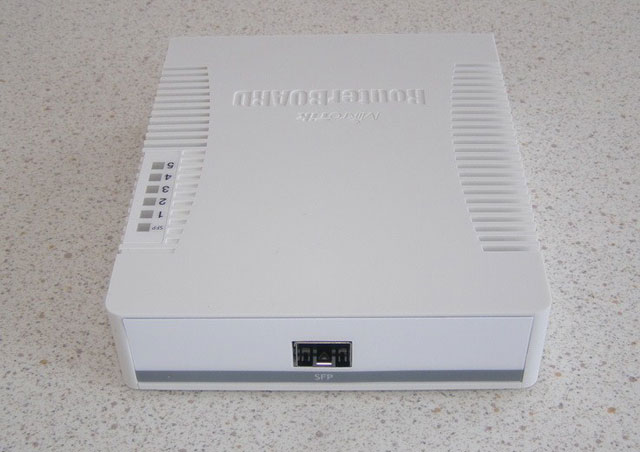

Сзади устройства находится SFP порт, в который подключаются оптические SFP модули. Они позволяют соединить коммутатор с оптоволоконным кабелем.

SFP порт MikroTik RB260GS



Чтобы подключить управляемый коммутатор Mikrotik RB260GS к оптическому кроссу с использованием SFP модулей, потребуется оптический патч-корд с нужными типами разъемов.

Подключение оптического патч-корда к MikroTik RB260GS

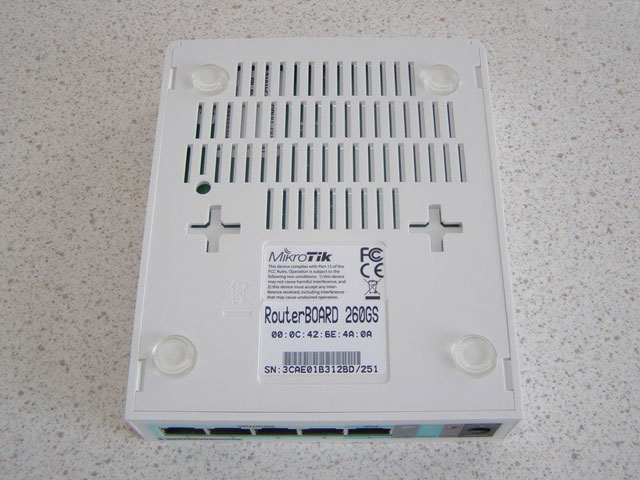

Снизу корпуса расположены отверстия для крепления устройства на стену, силиконовые ножки для надежной фиксации устройства на столе, и наклейка с серийным номером и MAC адресом коммутатора. Также возле крепежного "крестика" расположено отверстие для жесткого сброса устройства к заводским настройкам, так называемого Hard Reset.

Крепления MikroTik RB260GS

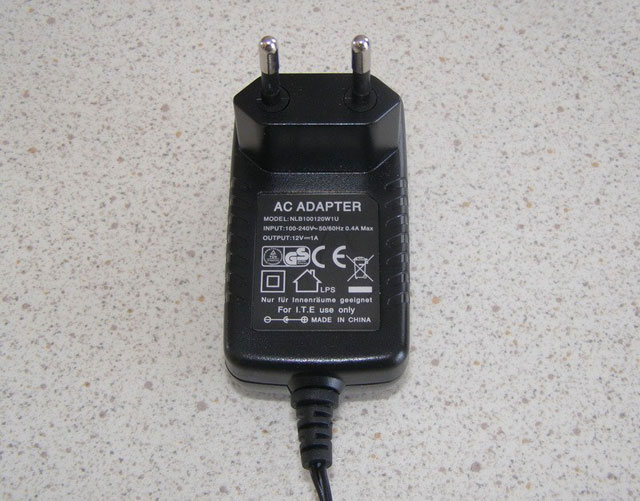

В комплекте поставки идет обычный блок питания на 12В 1А. Для подачи питания на устройство по технологии POE дополнительно покупается инжектор MikroTik Gigabit PoE.

Блок питания MikroTik RB260GS

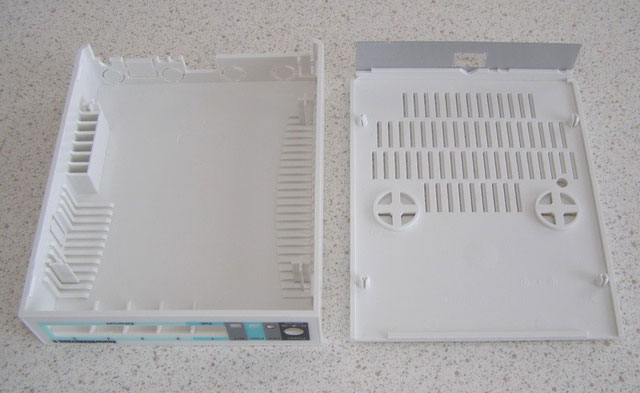

Корпус коммутатора состоит из двух половин. Это универсальный корпус, который также используется на моделях RB7xx и RB9xx серий. На одной половинке, где находится SFP модуль, приклеена наклейка, придающая более эстетичный вид корпусу коммутатора.

Корпус MikroTik RB260GS

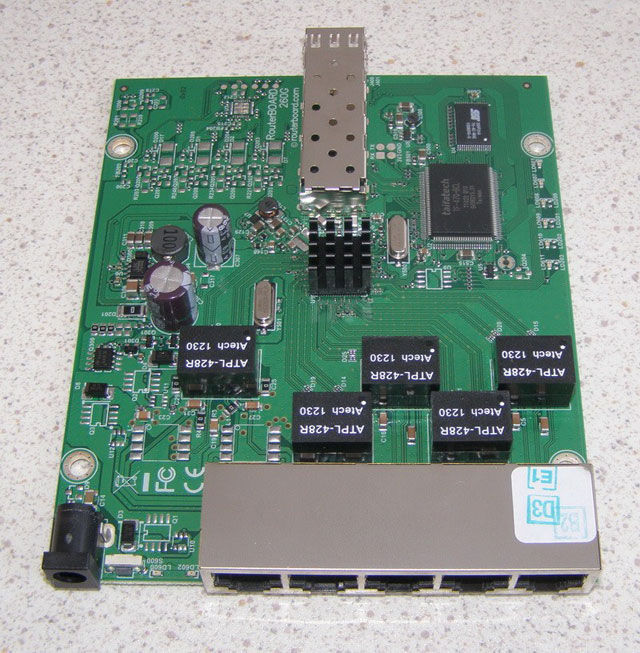

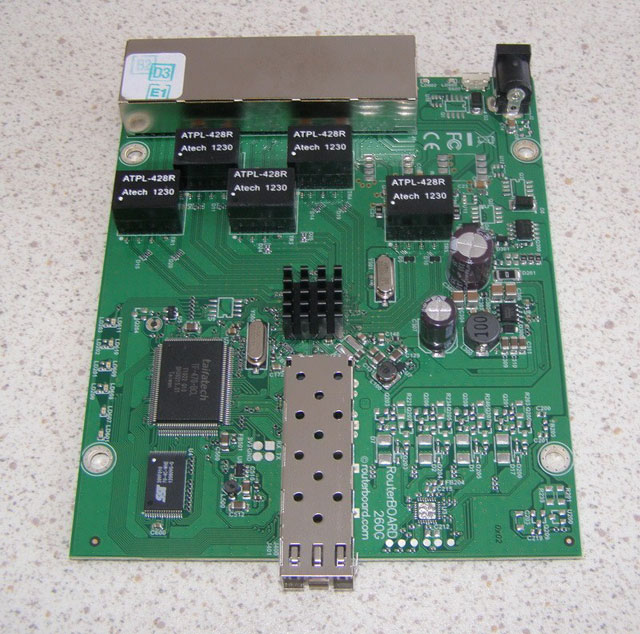

Спереди платы RB260GS находится блок экранированных сетевых портов. Слева от блока расположена кнопка Reset и разъем питания.

Плата MikroTik RB260GS

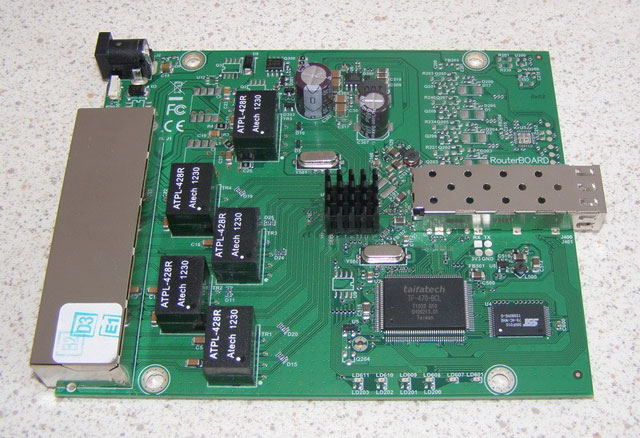

На плате установлен чип Taifatech TF-470-BCL, выполняющий основную работу.

Чип MikroTik RB260GS

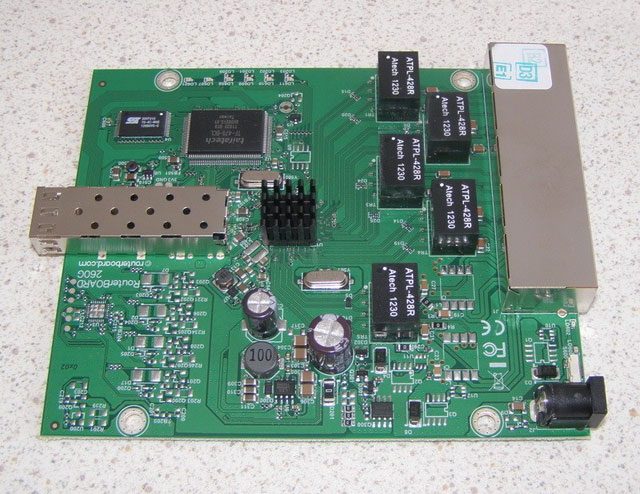

В схеме питания используются два электролитических конденсатора. Также на плате есть места с отсутствующими элементами. Возможно, эта плата будет использоваться для производства другого устройства.

Конденсаторы MikroTik RB260GS



SFP слот имеет отверстия для вентиляции.

SFP слот MikroTik RB260GS

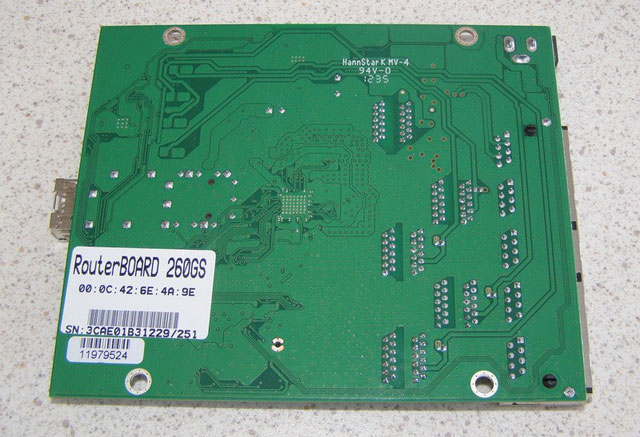

На обратной стороне платы расположена наклейка с серийным номером устройства и MAC адресом.

Обратная сторона платы MikroTik RB260GS



Web-интерфейс настройки

Чтобы попасть в Web-интерфейс настройки коммутатора, сначала настройте IP адрес сетевой карты компьютера в одну подсеть с устройством, например 192.168.88.21. Потом подключите коммутатор к компьютеру, и введите в браузере адрес 192.168.88.1.

На вкладке Link отображается состояние сетевых портов: link on —​ есть связь, no link — нет связи. Здесь можно включать и отключать порты, а также изменять их скорость.

Web интерфейс настройки MikroTik RB260GS

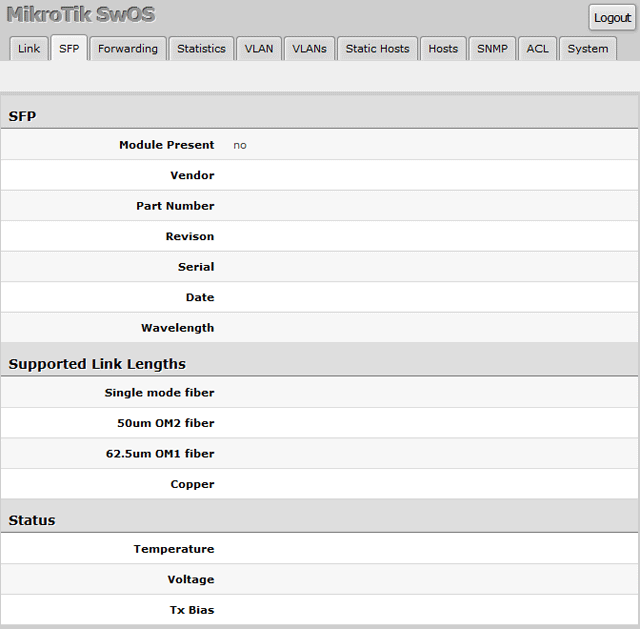

На вкладке SFP отображается состояние SFP порта. Если в SFP порт не подключен SFP модуль, то никакая информация не отображается.

Состояние SFP порта MikroTik RB260GS

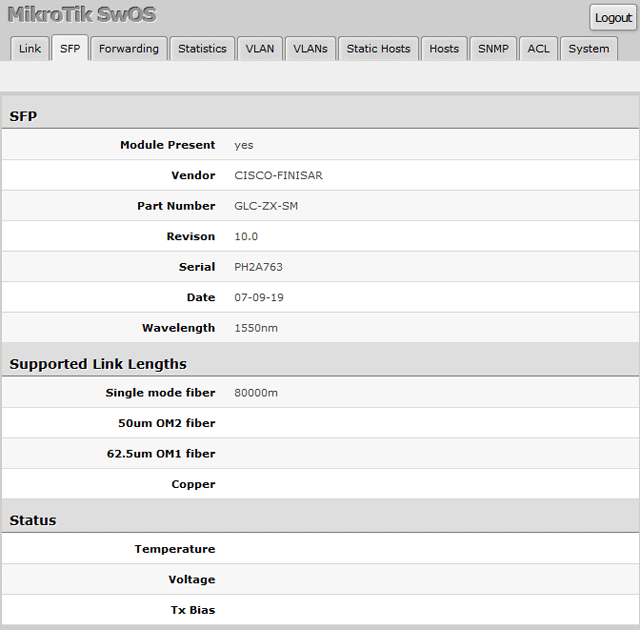

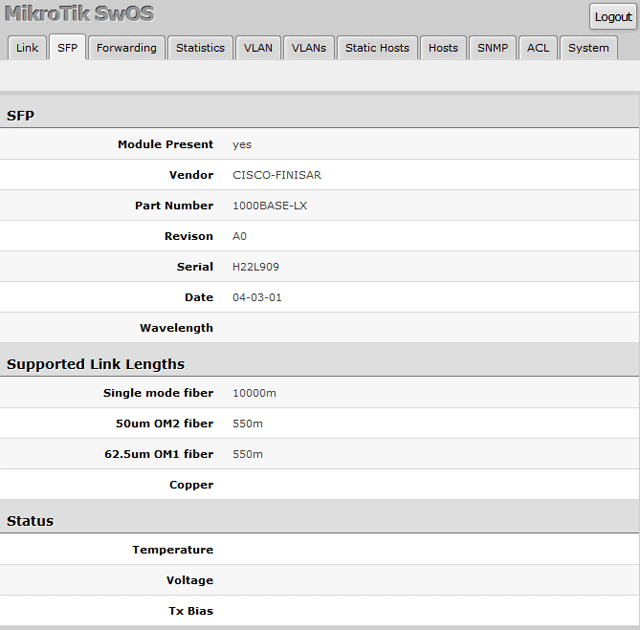

Подключаем в коммутатор SFP модуль производителя CISCO. Устройство определило параметры модуля, и отобразило максимальное рабочее расстояние 80 километров. Все правильно.

Подключение SFP модуля CISCO к управляемому коммутатору MikroTik RB260GS

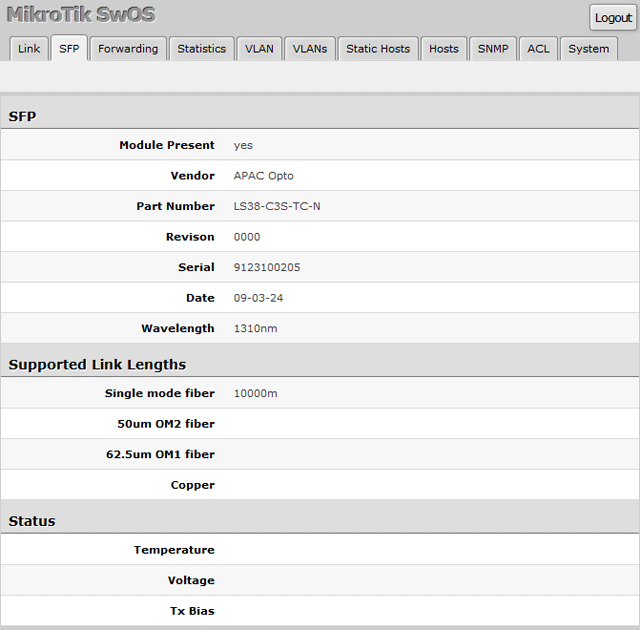

Теперь подключаем недорогой оптический SFP модуль APAC Opto. Коммутатор определил максимальное рабочее расстояние 10 километров, что тоже верно.

Подключение APAC Opto к MikroTik RB260GS



Подключаем оптический SFP модуль JetAge. Он определился, как CISCO.

Подключение JetAge к MikroTik RB260GS

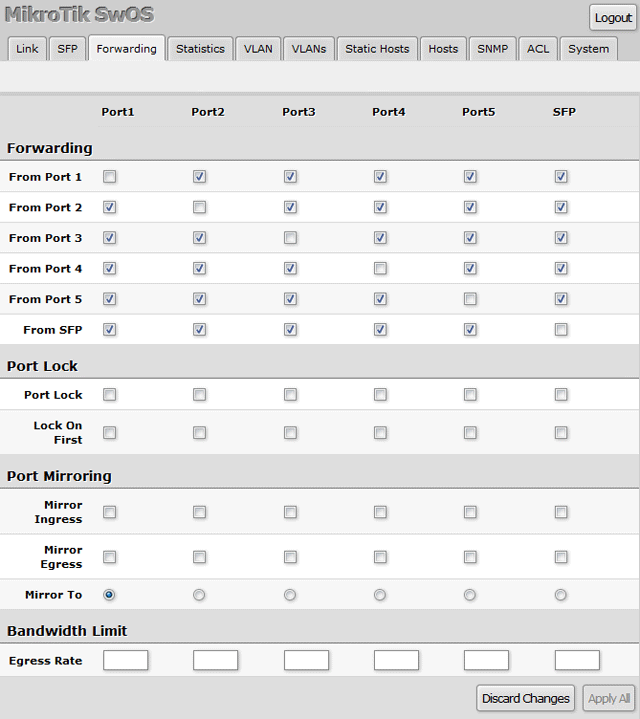

На вкладке Forwarding выполняется управление приемом и передачей данных между портами. Здесь можно изолировать клиентов, чтобы они не могли передавать данные друг другу, а только работали через магистральный порт. Также на этой вкладке включается ограничение скорости и зеркалирование.

Forwarding MikroTik RB260GS

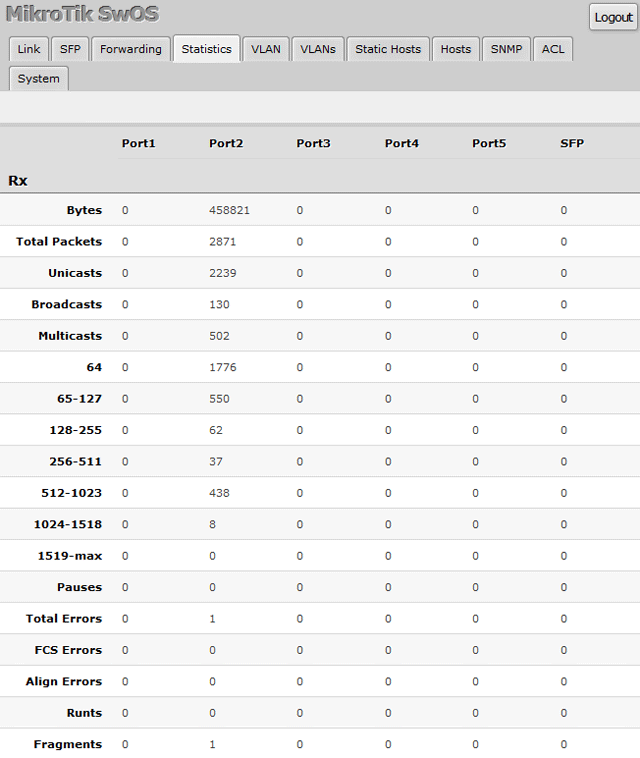

На вкладке Statistics отображается статистика по портам.

Статистика MikroTik RB260GS

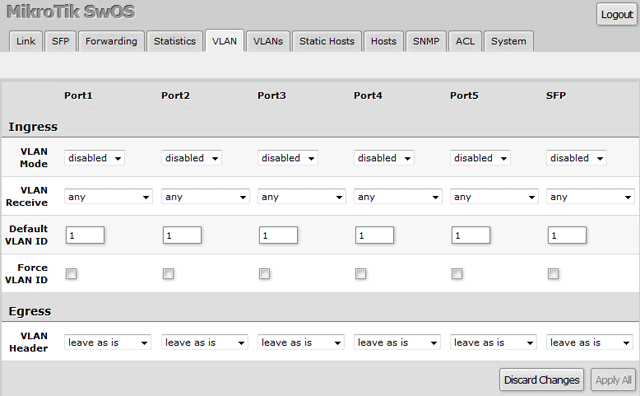

На вкладке VLAN выполняется управление вланами на портах.

Настройка VLAN MikroTik RB260GS

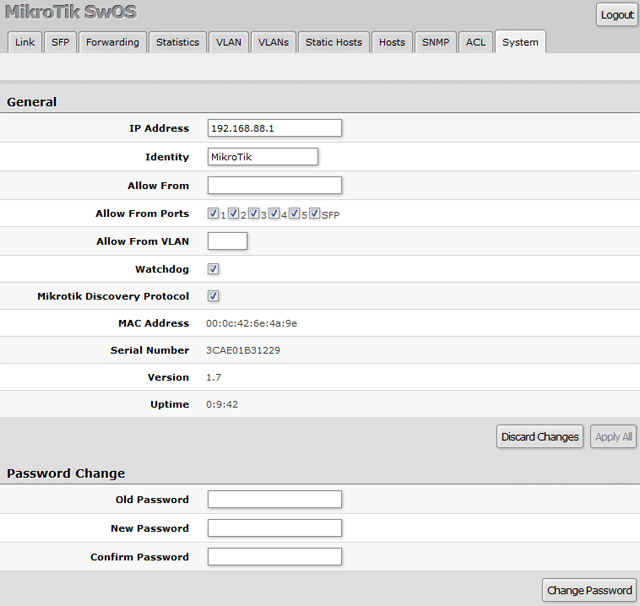

На вкладке System вводится IP адрес управляемого коммутатора и другие настройки. К сожалению, в настройках нет возможности указать IP-адрес шлюза, поэтому вы не сможете получить доступ к коммутатору из других сегментов сети.

Настройка IP адреса MikroTik RB260GS



Управляемый гигабитный коммутатор MikroTik RB260GS с оптическим SFP портом отлично подойдет для небольших сетей. Он позволяет изолировать клиентов друг от друга или добавить каждого в свой VLAN. Также RB260GS можно использовать в качестве медиаконвертера с встроенным коммутатором на пять портов.
