Ограничение скорости интернета в роутерах TP-Link

13.03.2012

Содержание:

  1. Равномерное ограничение скорости для всех клиентов
  2. Индивидуальное ограничение скорости по IP адресу
  3. Защита от смены MAC адреса клиента


Большинство современных роутеров TP-Link умеет ограничивать скорость соединения. Эта функция еще называется шейпинг (shaping) или шейпер (shaper). В этой статье вы увидите как настроить ограничение скорости в роутерах TP-Link.

Равномерное ограничение скорости для всех клиентов

В этом разделе рассмотрим ситуацию, когда всем подключаемым пользователям необходимо выставить одинаковую скорость соединения.

Входим в роутер через браузер.

Лучше всего, если роутер клиентам раздает сетевые настройки по DHCP.

Проверим, что у нас включен и настроен DHCP сервер.
Переходим в меню DHCP и проверяем настройки.
В поле DHCP Server: должно быть выбрано Enable.

DHCP сервер

В нашем случае клиенты, которые будут подключаться к роутеру, будут получать IP адреса из диапазона 192.168.1.100 - 192.168.1.199

Теперь приступим к настройке ограничения скорости.

Переходим в меню Bandwidth Control и ставим галочку Enable напротив Enable Bandwidth Control.
Line Type — это тип используемой линии.
Egress Bandwidth: - скорость отдачи (от компьютера в сеть Интернет). Ее нужно установить согласно скорости отдачи, которую вам предоставляет провайдер. В нашем случае скорость отдачи 5Мбит/с (5Мбит/с = 1024Kbps * 5 = 5120Kbps).
Ingress Bandwidth: - скорость получения или загрузки (с сети Интернет в компьютер). Ее нужно установить согласно скорости загрузки, которую вам предоставляет провайдер. В нашем случае скорость загрузки 5Мбит/с (5Мбит/с = 1024Kbps * 5 = 5120Kbps).

Настройка шейпинга в роутере Tp-Link



После внесенных изменений нажимаем кнопку Save и ждем, пока роутер перезагрузится.

Открываем меню Bandwidth Control - Rules List и нажимаем кнопку Add New...

Добавить правило шейпера Tp-Link

Проверяем, чтобы в открывшемся окне стояла галочка Enable:
В поле IP Range: указываем для какого диапазона IP адресов будет применено ограничение скорости.
Если нужно установить ограничение для всех клиентов, то указываем диапазон IP адресов, который выдает DHCP сервер.
В поле Egress Bandwidth: Max Bandwidth(Kbps) указываем максимальную разрешенную скорость отдачи. Мы указали скорость 1Мбит/с (1Мбит/с = 1024Kbps)
В поле Ingress Bandwidth: Max Bandwidth(Kbps) указываем максимальную разрешенную скорость загрузки. Мы указали скорость 2Мбит/с (2Мбит/с = 1024Kbps * 2 = 2048Kbps)

Сохраняем настройки, нажав кнопку Save, и видим, как в списке появилось новое правило ограничения скорости.

Правило ограничения скорости Tp-Link

Теперь проверим, что ограничение скорости работает.
Подключаемся к точке доступа по Wi-Fi, открываем Internet Explorer или любой другой браузер, и вводим адрес speedtest.net

speedtest.net - это сайт, на котором можно измерить скорость получения и скорость отдачи вашего Интернет соединения.

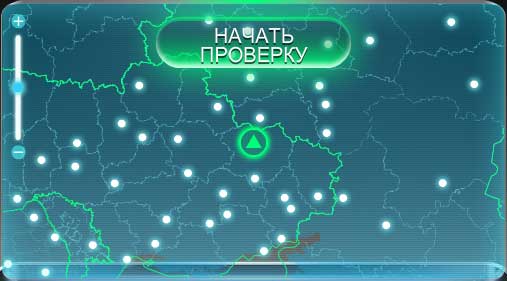

Нажимаем кнопку "Начать проверку".

Начать проверку скорости Интернет соединения

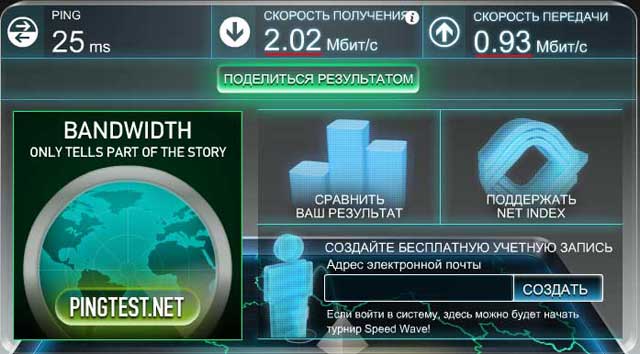

После измерения скорости, вы получите результаты. Они примерно должны совпадать со скоростью, которую указали в ограничениях.

Результаты измерения скорости Интернет соединения

Как видим, ограничение скорости работает. Теперь у каждого клиента, который подключится к роутеру, будет скорость загрузки 2 Мбит/с и скорость отдачи 1 Мбит/с.

Индивидуальное ограничение скорости для каждого клиента

В этом разделе рассмотрим ситуацию, когда пользователям необходимо выставить разную скорость Интернет соединения.

Заходим в настройки роутера.

Проверим, что у нас включен и настроен DHCP сервер.
Переходим в меню DHCP и проверяем настройки.
В поле DHCP Server: должно быть выбрано Enable.

DHCP сервер

В нашем случае клиенты, которые будут подключаться к роутеру, будут получать IP адреса из диапазона 192.168.1.100 - 192.168.1.199

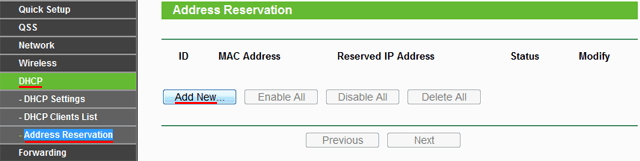

Поскольку роутер умеет ограничивать скорость только по IP адресу, то необходимо привязать IP адрес к MAC адресу конкретного компьютера пользователя. Для этого переходим в меню DHCP - Address Reservation и нажимаем кнопку Add New...

Резервируем в роутере TP-Link IP адрес

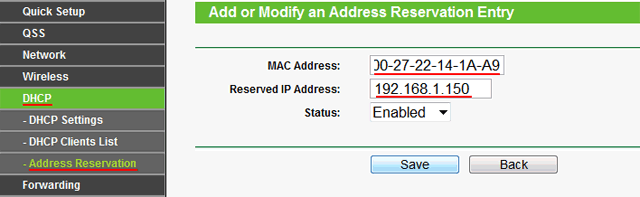

В поле MAC Address: указываем MAC адрес сетевого адаптера пользователя.
В поле Reserved IP Address: указываем IP адрес, который будет присваиваться сетевому адаптеру пользователя.


Вводим IP и MAC адрес

Жмем кнопку Save для сохранения настроек. Настройки не будут применены, пока роутер не перезагрузится. Для перезагрузки роутера выбираем меню System Tools - Reboot и нажимаем кнопку Reboot.

Узнать МАС-адрес адаптера пользователя, можно следующими способами:

Способ 1.

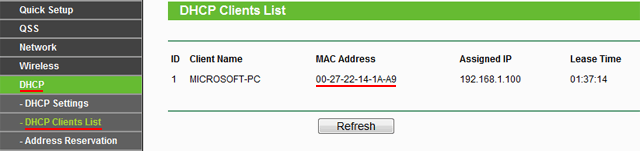

Если пользователь уже подключен к роутеру, зайдите в настройках роутера в меню DHCP - DHCP Clients List и вы увидите имя компьютера пользователя, его MAC адрес и присвоенный IP адрес.

Список подключенных DHCP клиентов


Способ 2.

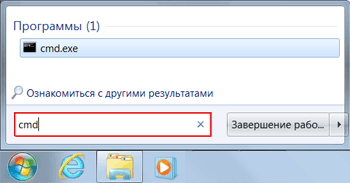

На компьютере пользователя нажимаем «Пуск», в окне «Найти программы и файлы» напишите команду cmd и нажмите Enter.

Пуск - Выполнить - cmd

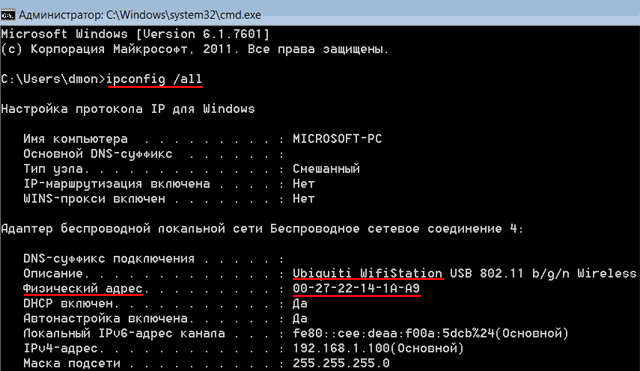

В консоли напишите команду ipconfig /all и нажмите Enter.

ipconfig /all

Найдите название клиентского Wi-Fi адаптера или сетевого адаптера. Мы использовали Wi-Fi USB адаптер Ubiquiti Wifistation.
В поле «Физический адрес» находится нужный MAC-адрес адаптера.

MAC адрес Wi-Fi адаптера

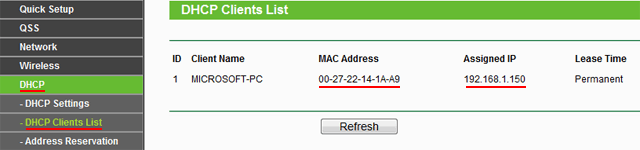

После перезагрузки роутера проверяем, что пользователю был назначен указанный нами IP адрес. Для этого переходим в меню DHCP - DHCP Clients List.

Проверяем назначенный IP адрес

Как видим, DHCP сервер правильно назначил клиенту IP адрес.


Теперь ограничим скорость для IP адреса клиента.
Переходим в меню Bandwidth Control - Rules List и нажимаем кнопку Add New...

Добавляем правило ограничения скорости в роутере Tp-Link

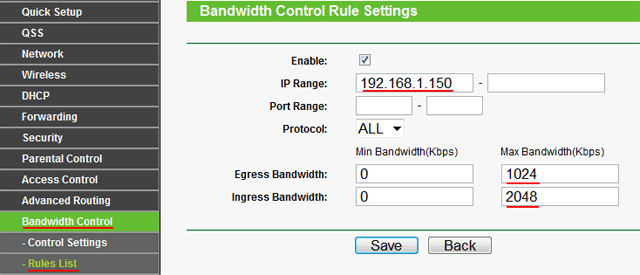

В поле IP Range: вводим IP адрес клиента.
В поле Egress Bandwidth: Max Bandwidth(Kbps) указываем максимальную разрешенную скорость отдачи. Мы установили ограничение в 1Мбит/с (1Мбит/с = 1024Kbps)
В поле Ingress Bandwidth: Max Bandwidth(Kbps) указываем максимальную разрешенную скорость загрузки. Мы установили ограничение в 2Мбит/с (2Мбит/с = 1024Kbps * 2 = 2048Kbps)

Максимальная и минимальная скорость клиента

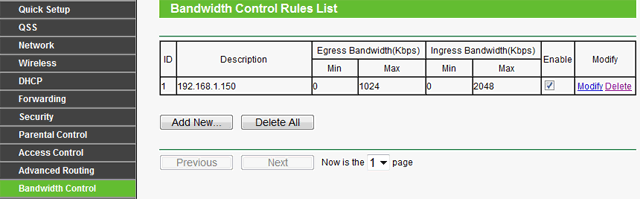

Нажимаем кнопку Save для сохранения настроек, и видим в списке новое правило ограничения скорости клиента.

Правило ограничения скорости клиента

Теперь проверим, что ограничение скорости работает.
На клиентском компьютере открываем браузер Internet Explorer или любой другой браузер, и вводим адрес сайта speedtest.net

Нажимаем кнопку "Начать проверку".

Начать проверку скорости Интернет соединения

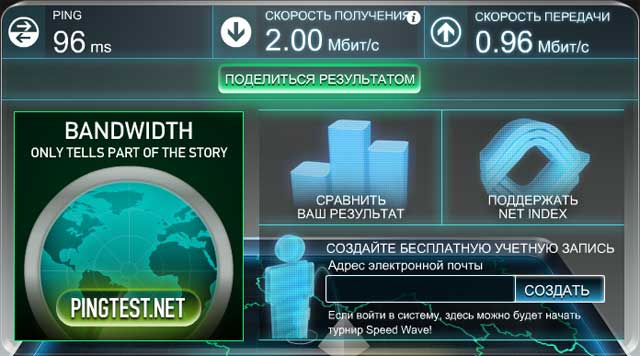

После измерения скорости, получаем результаты. Они приблизительно должны совпадать со скоростью, которую вы указали в ограничениях для клиента.

Измерение скорости клиента

Ограничение скорости для нашего клиента работает.
Точно так же добавляем ограничения и для других клиентов.

Защита от смены MAC адреса клиента

Ограничения скорости будут работать для каждого беспроводного клиента, которому вы сделали привязку IP адреса к MAC адресу. Однако если клиент изменит MAC адрес своего сетевого адаптера, он может попасть в общие ограничения скорости роутера, т.е. получить доступ к максимальной скорости Интернет соединения.

Чтобы этого не произошло, необходимо в роутере создать список MAC адресов, которым разрешено подключаться к роутеру. Все клиенты, не попавшие в список, не смогут подключиться к роутеру.

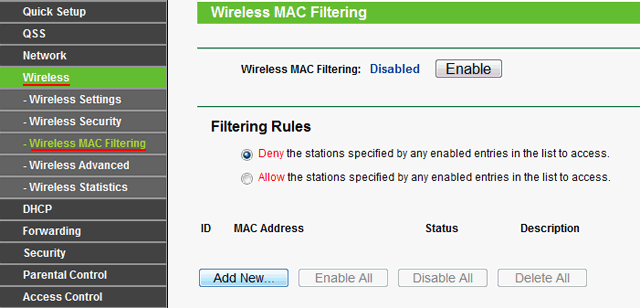

Переходим в меню Wireless - Wireless MAC Filtering и нажимаем кнопку AddNew...

Фильтрация MAC адресов в роутере Tp-Link

В первую очередь необходимо добавить свои беспроводные устройства, с которых вы производите настройку роутера. Иначе после применения фильтрации, вы не сможете подключиться к роутеру.

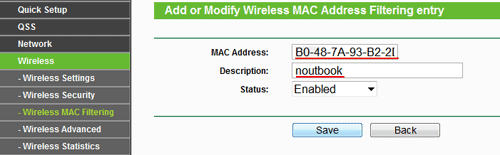

В поле MAC Address: вводим разрешенный MAC адрес.
В поле Description: указываем описание компьютера.
В поле Status: должно быть выбрано Enable.
Нажимаем кнопку Save для сохранения настроек.

Добавить разрешенные MAC адреса

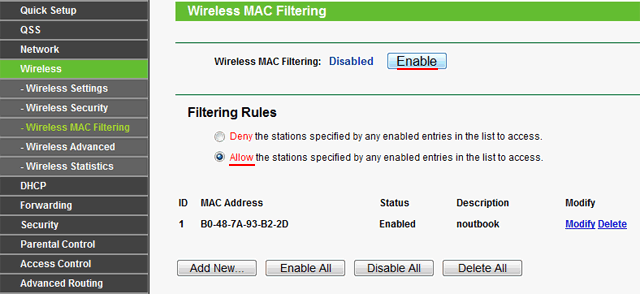

В следующем окне активируем фильтрацию по MAC адресам. Выбираем Filtering Rules - Allow и нажимаем кнопку Enable.

Включить фильтрацию по MAC адресам в роутере Tp-Link

Теперь к роутеру смогут подключиться только клиенты MAC адреса которых внесены в список разрешенных.
