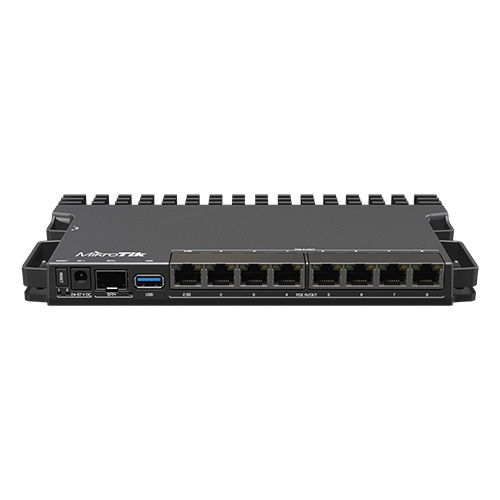

MikroTik RB5009UPr+S+IN

MikroTik RB5009UPr+S+IN — это PoE роутер без Wi-Fi, который поддерживает питание PoE In/Out на 8 Ethernet портах. С его помощью можно запитать Wi-Fi точки доступа, IP-камеры и другие устройства по технологии PoE 802.3af/at.

Рекомендуем использовать маршрутизатор в сетях с количеством абонентов до 200 человек, а также в качестве VPN сервера, поскольку он обеспечивает хорошую скорость VPN подключений.

Краткие характеристики:

• Частота процессора: 1.4 ГГц 4 ядра
• Оперативная память: 1 ГБ
• Flash память: 1 ГБ

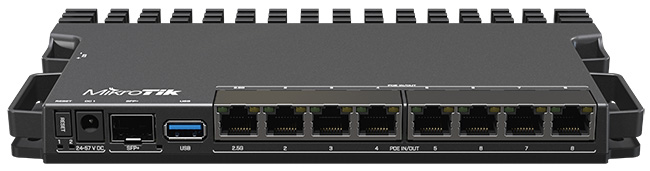

• Порты:
  • 1 × Ethernet 2,5 Гбит/с (поддерживает PoE In/Out);
  • 7 × Ethernet 1 Гбит/с (поддерживают PoE In/Out);
  • 1 × 10G SFP+ (поддерживаются SFP модули 1.25G и 10G);
  • 1 × полноразмерный USB 3.0 для подключения 3G/4G модема или внешнего накопителя.

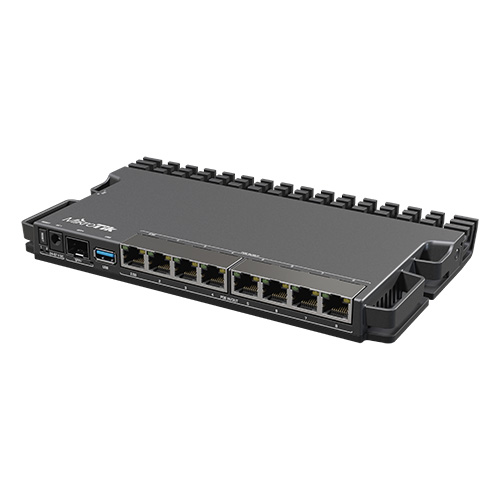

Благодаря мощному четырёхъядерному процессору с частотой 1.4 ГГц роутер обеспечивает скорость 1 Гбит/с на каждом порту при полной загрузке всех портов. При высокой нагрузке устройство отлично справляется с отводом тепла, поскольку корпус роутера был спроектирован как огромный металлический радиатор.

Питание подается на маршрутизатор следующими способами:

• Через стандартный Jack разъем с постоянным напряжением 24-57В. В комплект поставки входит блок питания 48В 2А.

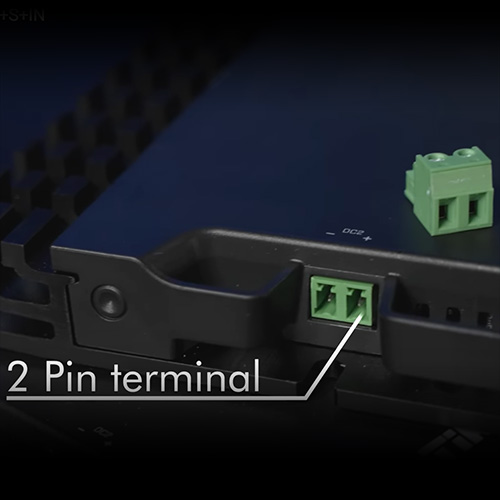

• Через 2-проводную клемму 2-pin terminal с постоянным напряжением 24-57В.
• Через Ethernet порт 1 по технологии PoE 802.3af/at с постоянным напряжением 24-57В. Для подачи питания по PoE потребуется к блоку питания докупить инжектор Gigabit PoE.
• Через Ethernet порт 2-8 по технологии PoE 802.3af/at Mode B (выводы +4,5 и -7,8) с постоянным напряжением 24-57В.

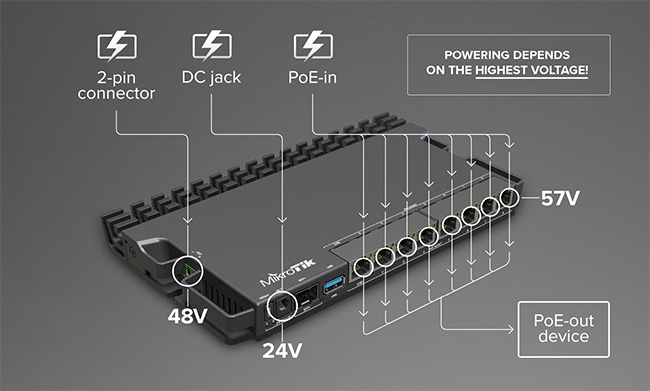

Питание может подаваться на маршрутизатор одновременно всеми указанными выше способами, чтобы организовать резервное питание устройства.

Если источники питания будут иметь разное напряжение, то для питания роутера и других устройств по PoE будет использоваться источник с наибольшим напряжением. Например, у вас одновременно подключены 3 источника питания: 24В на разъеме DC jack, 48В на 2-pin коннекторе, и 57В PoE-in на Ethernet порту. В качестве источника питания будет использоваться 57В PoE-in на Ethernet порту.

Если у источника питания будет нахватать мощности для того, чтобы запитать все устройства по PoE, то роутер начнет отключать питание для устройств с наименьшим приоритетом. Приоритеты Ethernet портов можно настроить вручную.

Ethernet порты 1-8 позволяют запитать другие устройства по стандартам PoE 802.3af/at.

Максимальная мощность на каждый Ethernet порт PoE-out составляет 25 Вт. Максимальный ток 640 мА при входном напряжении 18-30В, и 420 мА при входном напряжении 30-57В.

Все подключенные по POE устройства не должны суммарно превышать мощность 130 Вт и ток 2.28 А.

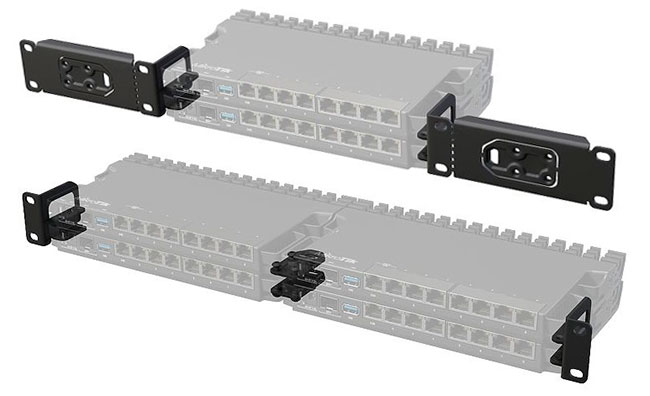

MikroTik RB5009UPr+S+IN устанавливается на стол или крепится на стену. Специальное крепление Rackmount kit K-79 (в комплект поставки не входит), позволяет объединить два или четыре таких маршрутизатора в единую стойку 1U.

Операционная система RouterOS Level5, которая управляет роутером, позволяет настроить ограничение скорости интернета, закрыть доступ к определенным сайтам или социальным сетям, ограничить закачку торрентов, настроить VPN подключение, организовать HotSpot, настроить роутер на одновременную работу с двумя интернет провайдерами и многое другое.

MikroTik RB5009UPr+S+IN сочетает в себе 2 устройства: мощный роутер и PoE коммутатор. Данный PoE роутер будет отличным решением для дома или небольшого офиса, в котором необходимо подключить несколько Wi-Fi точек доступа, IP-камеры или IP-телефоны.

Комплектация

Роутер		Блок питания 48В 2А		Шнур питания		2-pin коннектор		Шурупы и анкеры

Характеристики

Результаты теста производительности

Результаты теста IPsec

Дополнительные материалы

• Спецификация

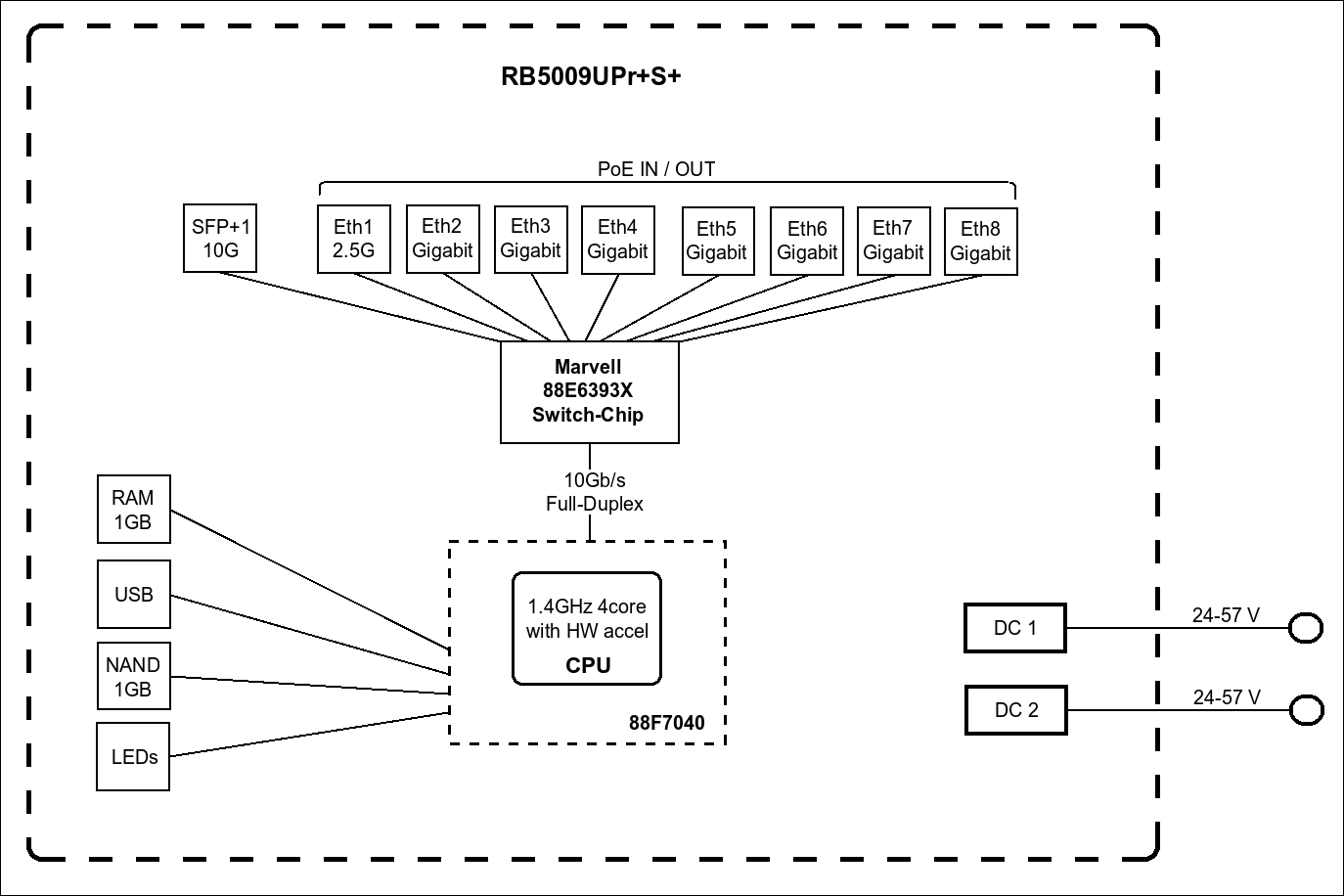

• Блок-схема
