Ограничение скорости в MikroTik

26.10.2016
  1. Отключаем fasttrack
  2. Ограничение скорости всем пользователям подсети
  3. Ограничение скорости по IP адресу определенному пользователю
  4. Ограничение скорости по MAC адресу
  5. Ограничение скорости всем «качальщикам»
  6. Ограничение скорости определенному «качальщику» по IP адресу
  7. Ограничение скорости по часам и дням недели
  8. Определяем, какой IP адрес больше всех потребляет трафик
  9. Распределение скорости интернета поровну
  10. Распределение скорости интернета поровну с приоритезацией трафика



В этой статье мы опишем различные способы, как ограничить скорость на роутере MikroTik: по IP адресу, по MAC адресу, для всей подсети, разделить скорость интернета поровну и т.д.



Отключаем fasttrack

Перед настройкой ограничений скорости в MikroTik необходимо убедиться, что на роутере в фаерволе отключен fasttrack. Эта технология появилась начиная с RouterOS 6.29 и позволяет увеличить производительность путем пересылки данных без их дополнительной обработки. Однако если она включена, то ограничения скорости не сработают. Поэтому fasttrack необходимо отключить.

  1. Откройте меню IP - Firewall.
  2. На вкладке Filter Rules выберите правило fasttrack connection.
  3. Нажмите красный крестик Disable, чтобы деактивировать правило.

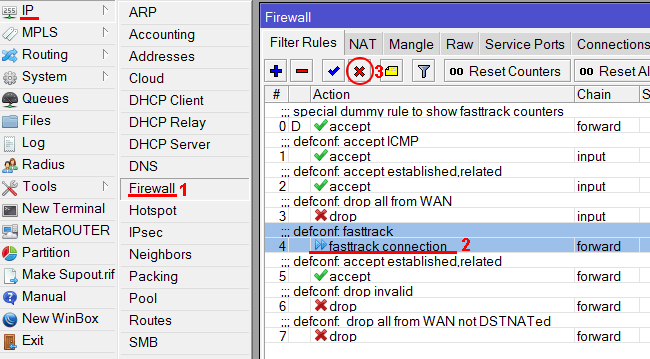

Отключаем правило fasttrack connection в фаерволе MikroTik



Ограничение скорости всем пользователям подсети

Допустим у нас есть входной интернет канал 20 Мбит/с. Мы хотим каждому пользователю подсети сделать ограничение скорости 2 Мбит/с на загрузку и отдачу.

Добавим pcq очередь на загрузку с ограничением 2 Мбит/с.

  1. Откройте меню Queues.

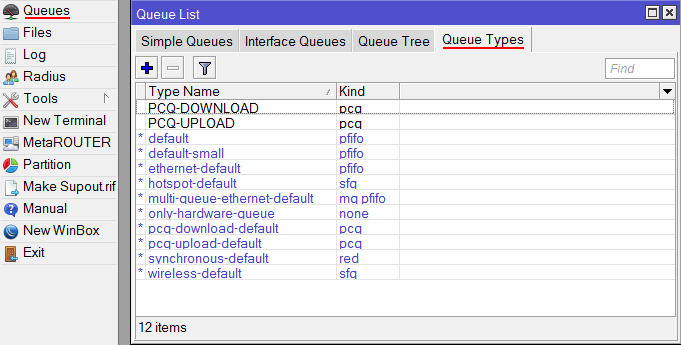

  2. Перейдите на вкладку Queue Types.
  3. Нажмите синий плюсик.
  4. В поле Type Name укажите название очереди на загрузку pcq-download-2M.
  5. В списке Kind выберите pcq.
  6. В поле Rate укажите ограничение скорости на загрузку 2M (2 Мбит/с).
  7. Проверьте, что напротив Dst. Address стоит галочка.
  8. Нажмите кнопку OK.

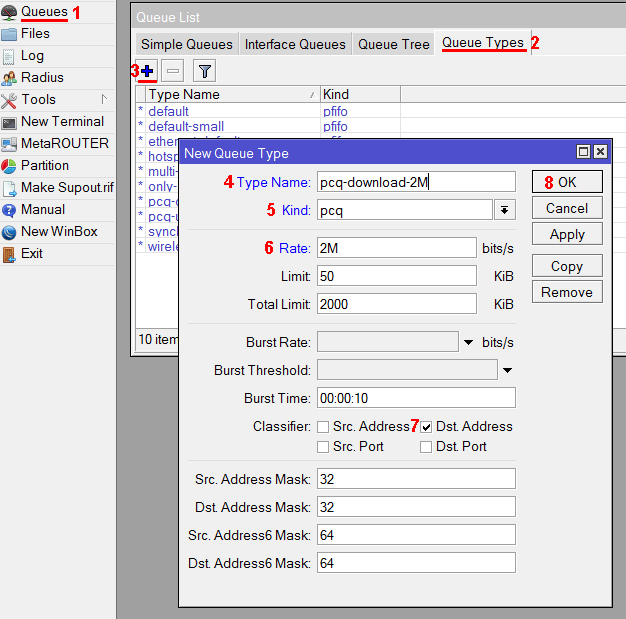

Настройка pcq очереди на загрузку с ограничением 2 Мбит/с в MikroTik



Добавим pcq очередь на отдачу с ограничением 2 Мбит/с.

  1. Нажмите синий плюсик.
  2. В поле Type Name укажите название очереди на загрузку pcq-upload-2M.
  3. В списке Kind выберите pcq.
  4. В поле Rate укажите ограничение скорости на отдачу 2M (2 Мбит/с).
  5. Поставьте галочку напротив Src. Address.
  6. Уберите галочку напротив Dst. Address.
  7. Нажмите кнопку OK.

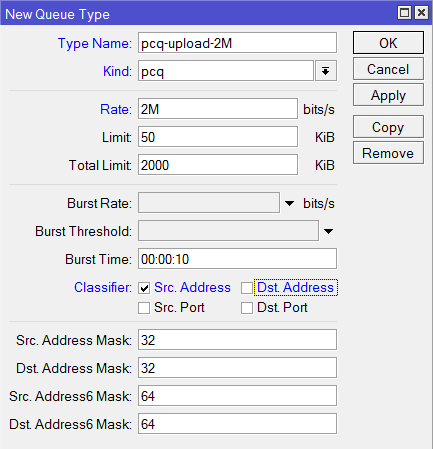

Настройка pcq очереди на отдачу с ограничением 2 Мбит/с в MikroTik



Теперь добавим правило с ограничениями скоростей.

  1. Перейдите на вкладку Simple Queues.
  2. Нажмите синий плюсик.
  3. На вкладке General в поле Name укажите название правила queue-limit-2M.
  4. В поле Target укажите нашу подсеть 192.168.88.0/24
  5. В поле Max Limit в колонке Target Upload укажите максимальную скорость отдачи 18M (18 Мбит/с), которую мы выделяем на всю подсеть.
    Если ваш интернет канал равен 20 Мбит/с, то значение нужно указать на 5-20% меньше, например, 18 Мбит/с, чтобы правила сработали. Иначе скорость будет упираться в шейпер провайдера и правила срабатывать не будут.
  6. В поле Max Limit в колонке Target Download укажите максимальную скорость загрузки 18M (18 Мбит/с), которую мы выделяем на всю подсеть.

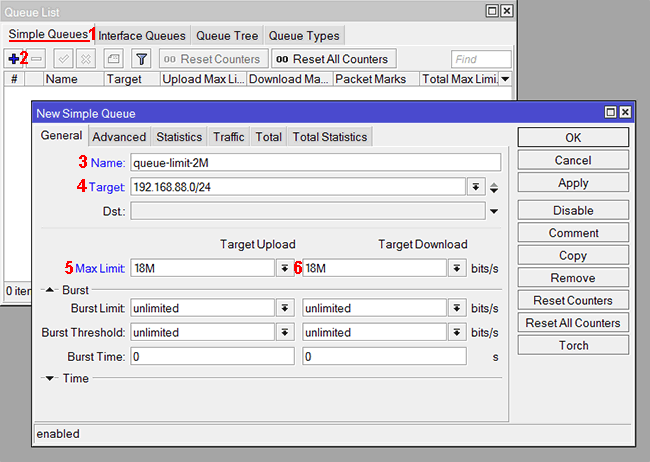

    Настройка ограничения скорости в MikroTik

  7. Перейдите на вкладку Advanced.
  8. В списке Queue Type в колонке Target Upload выберите pcq-upload-2M.
  9. В списке Queue Type в колонке Target Download выберите pcq-download-2M.
  10. Нажмите кнопку OK.

Выбор pcq очереди в MikroTik



Теперь проверьте на компьютере скорость с помощью сайта www.speedtest.net или аналогичного мобильного приложения на смартфоне.

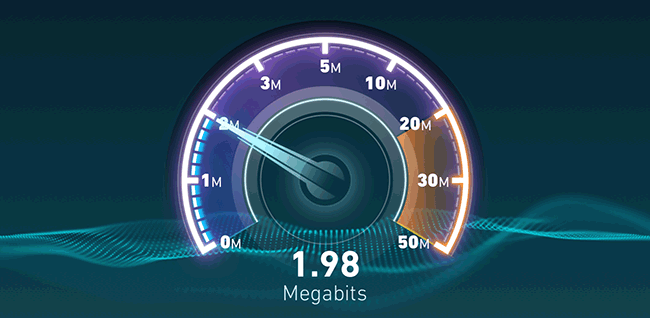

Проверка скорости загрузки и отдачи в гостевой Wi-Fi сети



Ограничение скорости по IP адресу определенному пользователю

Если вам нужно определенному пользователю, например, директору сделать скорость выше чем у остальных, то выполните следующее:

  1. Откройте меню Queues.
  2. На вкладке Simple Queues нажмите синий плюсик.
  3. В появившемся окне на вкладке General в поле Name укажите название ограничения boss.
  4. В поле Target пропишите IP адрес компьютера, для которого будет действовать ограничение.
  5. В поле Max Limit в колонке Target Upload укажите необходимую скорость отдачи.
  6. В поле Max Limit в колонке Target Download укажите необходимую скорость загрузки.
  7. Нажмите кнопку OK.

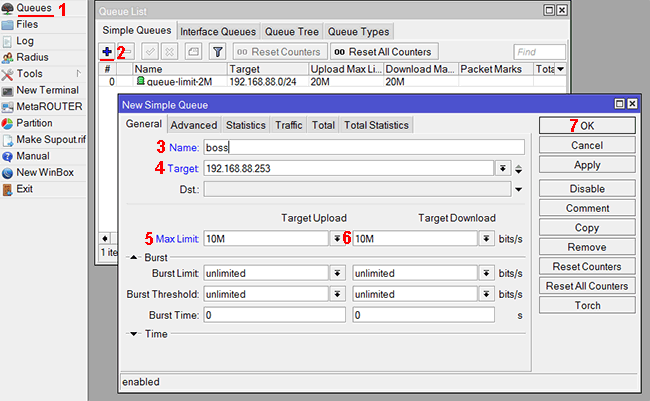

Ограничение скорости MikroTik по IP адресу

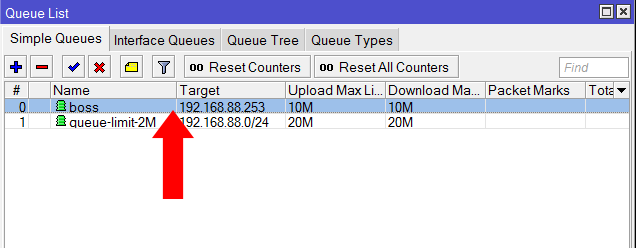

Если у вас есть правило, которое ограничивает скорость для всех пользователей подсети, то правило для определенного пользователя нужно поднять выше этого правила, чтобы оно сработало. Для этого перетяните его левой кнопкой мыши вверх.

Поднимаем правило вверх



Теперь запустите на компьютере директора speedtest и проверьте скорость. Если на компьютере запустить закачку, то скорость в MikroTik можно посмотреть на вкладке Traffic:

  1. Откройте правило и перейдите на вкладку Traffic.
  2. В поле Rate в колонке Target Upload видим скорость отдачи.
  3. В поле Rate в колонке Target Download видим скорость загрузки.

MikroTik - проверяем работу ограничения скорости



DHCP сервер через какое-то время может назначить компьютеру другой IP адрес, если истечет время его аренды. Поэтому для указанного IP адреса перестанут действовать необходимые ограничения. Чтобы этого не произошло, нужно привязать IP адрес к MAC адресу конкретного устройства. Как это сделать, написано ниже.



Ограничение скорости по MAC адресу

В MikroTik нельзя ограничить скорость, указав только MAC адрес устройства. Вам нужно сначала настроить ограничение скорости по IP адресу, а потом привязать IP адрес к MAC адресу конкретного устройства.

Привязка IP адреса к MAC адресу выполняется следующим образом:

  1. Подключите устройство к роутеру, чтобы оно получило IP адрес.
  2. В настройках роутера откройте меню IP - DHCP Server.
  3. Перейдите на вкладку Leases.
  4. Нажмите правой кнопкой мыши на устройстве, которому нужно привязать MAC адрес к IP адресу.
  5. Выберите в выпадающем меню Make Static.

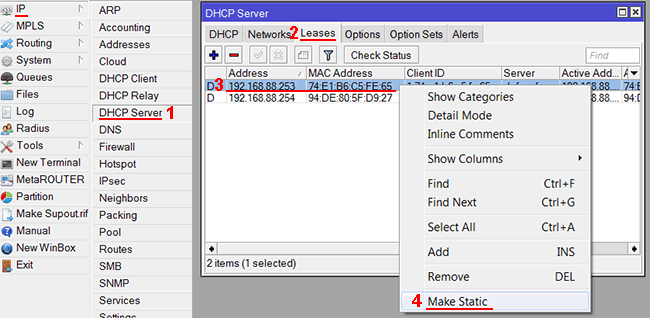

Как привязать MAC адрес к IP адресу в MikroTik



Ограничение скорости всем «качальщикам»

Роутер MikroTik позволяет сделать настройку так, что при просмотре интернет страничек каждый клиент получит максимальную скорость, а как только начнет качать большие файлы, его скорость уменьшится. Для этого настраивается взрывная скорость Burst.

Допустим у нас есть входной интернет канал 20 Мбит/с. Мы хотим, чтобы каждый пользователь по возможности просматривал интернет странички с максимальной скоростью 20 Мбит/с. Но как только он начнет качать большие файлы, его скорость уменьшилась до 3 Мбит/с.

Добавим pcq очередь на загрузку с параметрами Burst.

  1. Откройте меню Queues.
  2. Перейдите на вкладку Queue Types.
  3. Нажмите синий плюсик.
  4. В поле Type Name укажите название очереди на загрузку pcq-burst-download.
  5. В списке Kind выберите pcq.
  6. В поле Rate укажите скорость на загрузку 3M (3 Мбит/с), которая будет действовать, если пользователь начнет качать файлы. Значение Rate должно быть меньше значения Burst Rate.
  7. В поле Burst Rate укажите максимальную скорость на загрузку 18M (18 Мбит/с), которая будет по возможности действовать для просмотра интернет страничек, пока пользователь не начнет качать файлы. Если два пользователя будут одновременно просматривать интернет странички, то 18 Мбит/с поделятся между ними. Каждый получит скорость по 9 Мбит/с. Если скорость вашего интернет-канала 20 Мбит/с, то скорость Burst Rate нужно ставить немного меньше, например, 18 Мбит/с, чтобы правила не уперлись в шейпер провайдера и сработали.
  8. В поле Burst Threshold укажите скорость 2M (2 Мбит/с), при превышении которой начнет действовать ограничение скорости Rate 3M. Значение Burst Threshold должно быть меньше значения Rate.
  9. В поле Burst Time укажите время для подсчета средней скорости загрузки 64. Роутер будет вычислять скорость каждую 1/16 периода. Например, при Burst Time=16 роутер будет вычислять каждую 1 сек, а при Burst Time=32 будет вычислять каждые 2 сек.
    Фактическое время, через которое сработает ограничение на загрузку вычисляется по формуле Real Time = Burst Threshold * (Burst Time / Burst Rate). В нашем случае ограничение сработает через Real Time = 2 * (64 / 20) = 6,4 секунды.
    Для тестирования работы Burst рекомендую сначала поставить большим значение Burst Time. Например, для данного случая лучше поставить Burst Time=192. При этом значении ограничение скорости сработает через 19,2 секунды. Это позволит запустить торрент на компьютере и посмотреть, как будет срабатывать Burst.
  10. Проверьте, что напротив Dst. Address стоит галочка.
  11. Нажмите кнопку OK.

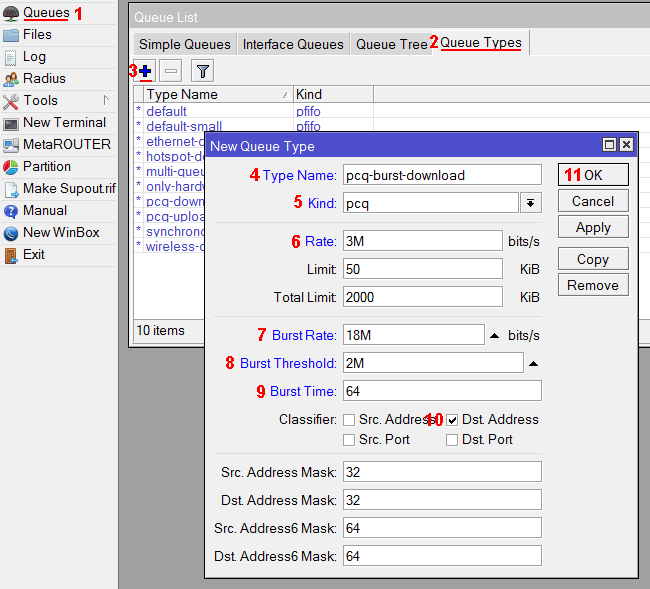

Настройка pcq burst очереди на загрузку в MikroTik



Добавим pcq очередь на отдачу с параметрами Burst.

  1. Нажмите синий плюсик.
  2. В поле Type Name укажите название очереди на отдачу pcq-burst-upload.
  3. В списке Kind выберите pcq.
  4. В поле Rate укажите скорость на отдачу 3M (3 Мбит/с), которая будет действовать, если пользователь начнет передавать файлы в интернет. Значение Rate должно быть меньше значения Burst Rate.
  5. В поле Burst Rate укажите максимальную скорость на отдачу 18M (18 Мбит/с), которая будет по возможности действовать для просмотра интернет страничек, пока пользователь не начнет передавать файлы в интернет.
  6. В поле Burst Threshold укажите скорость 2M (2 Мбит/с), при превышении которой начнет действовать ограничение скорости Rate 3M. Значение Burst Threshold должно быть меньше значения Rate.
  7. В поле Burst Time укажите время для подсчета средней скорости отдачи 64.
    Для тестирования работы рекомендую сначала поставить большим значение Burst Time=192. При этом значении ограничение скорости сработает через 19,2 секунды. Это позволит запустить торрент на компьютере и посмотреть, как будет срабатывать Burst.
  8. Поставьте галочку напротив Src. Address.
  9. Уберите галочку напротив Dst. Address.
  10. Нажмите кнопку OK.

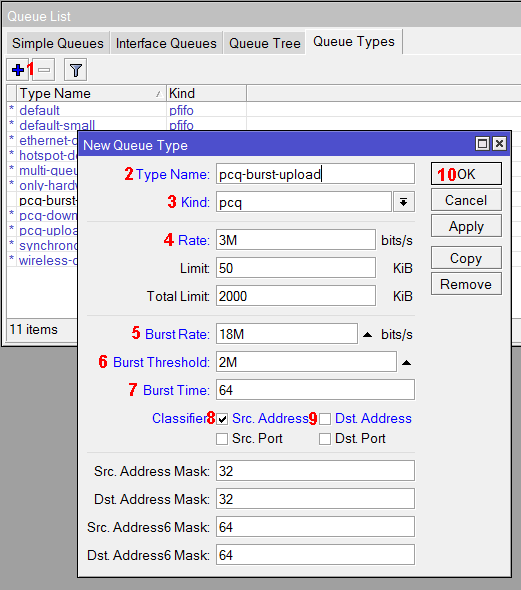

Настройка pcq burst очереди на отдачу в MikroTik



Теперь добавим в Simple Queues правило с ограничениями.

  1. Перейдите на вкладку Simple Queues.
  2. Нажмите синий плюсик.
  3. На вкладке General в поле Name укажите название правила queue-burst-limit.
  4. В поле Target укажите нашу подсеть 192.168.88.0/24

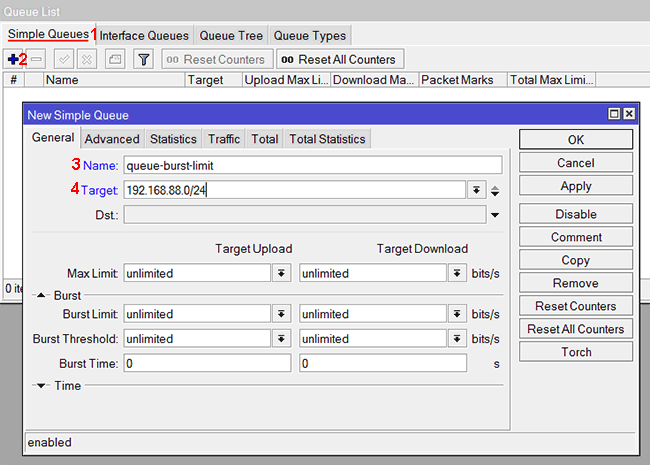

    Настройка Burst ограничения для подсети в MikroTik

  5. Перейдите на вкладку Advanced.
  6. В списке Queue Type в колонке Target Upload выберите pcq-burst-upload.
  7. В списке Queue Type в колонке Target Download выберите pcq-burst-download.
  8. Нажмите кнопку OK.

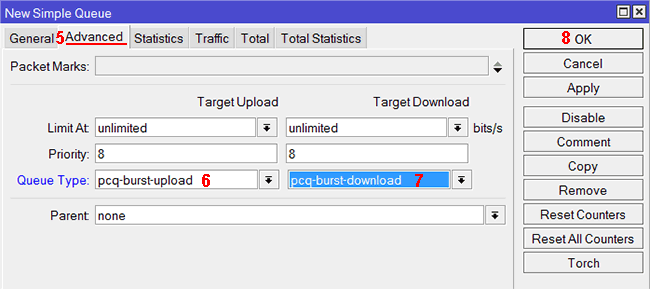

Выбор pcq burst очередей в MikroTik



Теперь проверьте на компьютере скорость с помощью сайта www.speedtest.net. Она должна стремиться к максимальной 18 Мбит/с. После этого поставьте на закачку торрент и посмотрите, как измениться скорость. Если вы использовали Burst Time=192, то через 20 секунд после старта закачки торрента скорость упадет до 3 Мбит/с.



Ограничение скорости определенному «качальщику» по IP адресу

MikroTik позволяет по IP адресу ограничить скорость определенному пользователю, который качает большие файлы из интернета. Пока пользователь будет смотреть интернет странички, скорость будет высокой, но как только начнет качать файлы, то скорость уменьшится. Для этого настраивается взрывная скорость Burst.

Допустим, мы хотим, чтобы пользователь просматривал интернет странички с максимальной скоростью 20 Мбит/с. Но как только он начнет качать большие файлы, его скорость уменьшилась до 3 Мбит/с.

  1. Откройте меню Queues.
  2. На вкладке Simple Queues нажмите на синий плюсик.
  3. В поле Name укажите имя ограничения dima-burst-limit-3M.
  4. В поле Target укажите IP адрес пользователя 192.168.88.254, для которого будет действовать ограничение.
  5. В поле Max Limit в столбце Target Upload укажите скорость отдачи файлов в интернет 3M (3 Мбит/с). Она должна быть меньше Burst Limit.
  6. В поле Max Limit в столбце Target Download укажите скорость загрузки файлов из интернета 3M (3 Мбит/с). Она должна быть меньше Burst Limit.
  7. В поле Burst Limit в столбце Target Upload укажите максимальную скорость отдачи 20M при просмотре интернет страничек. Она должна быть больше скорости Max Limit.
  8. В поле Burst Limit в столбце Target Download укажите максимальную скорость загрузки 20M при просмотре интернет страничек. Она должна быть больше скорости Max Limit.
  9. В поле Burst Threshold в столбце Target Upload укажите скорость отдачи 2M, при превышении которой, сработает ограничение скорости Max Limit. Значение Burst Threshold должно быть меньше скорости Max Limit.
  10. В поле Burst Threshold в столбце Target Download укажите скорость загрузки 2M, при превышении которой, сработает ограничение скорости Max Limit. Значение Burst Threshold должно быть меньше скорости Max Limit.
  11. В поле Burst Time в столбце Target Upload укажите время для подсчета средней скорости отдачи 64.
    Роутер будет вычислять скорость каждую 1/16 периода. Например, при Burst Time=16 роутер будет вычислять каждую 1 сек, а при Burst Time=32 будет вычислять каждые 2 сек.
    Фактическое время, через которое сработает ограничение вычисляется по формуле Real Time = Burst Threshold * (Burst Time / Burst Rate). В нашем случае ограничение сработает через Real Time = 2 * (64 / 20) = 6,4 секунды.
    Для тестирования работы Burst рекомендую сначала поставить большие значения Burst Time. Например, для данного случая лучше поставить Burst Time=192. При этом значении ограничение скорости сработает через 19,2 секунды. Это позволит запустить торрент на компьютере и посмотреть, как будет срабатывать Burst.
  12. В поле Burst Time в столбце Target Download укажите время для подсчета средней скорости загрузки 64.
  13. Нажмите кнопку OK.

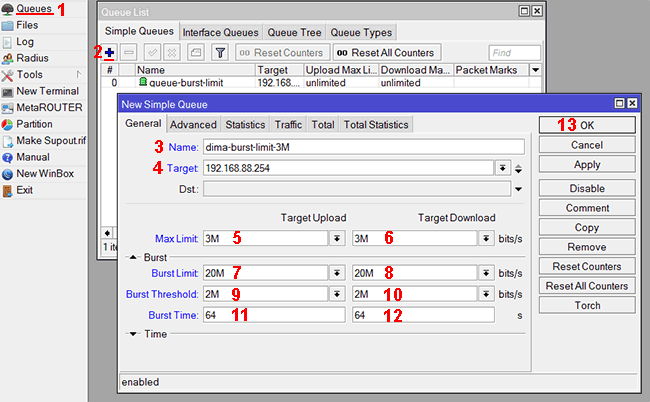

Ограничение скорости в MikroTik для качальщика



На практике это правило будет работать следующим образом. Пользователь будет просматривать странички в интернете с максимальной скоростью 20 Мбит/с. Когда он начнет качать торренты и средняя скорость превысит 2 Мбит/с, то отключится ограничение 20 Мбит/с, и включится ограничение 3 Мбит/с.

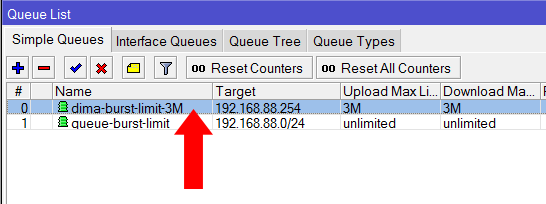

Если у вас есть Burst правило для всей подсети, то правило для определенного пользователя нужно поднять выше него. Для этого перетащите его левой кнопкой мыши.

Подымаем вверх Burst правило в MikroTik



Ограничение скорости по часам и дням недели

Если вы хотите, чтобы ограничение скорости в MikroTik работало в определенные дни недели и часы, то выполните следующее:

  1. Нажмите раскрывающийся список Time.
  2. В первом поле Time укажите, с какого времени будут действовать ограничения.
  3. Во втором поле Time укажите, до какого времени будут действовать ограничения.
  4. Выберите по каким дням недели будет действовать правило.
  5. Нажмите кнопку OK.

MikroTik - ограничение скорости по времени и дням недели



Определяем, какой IP адрес больше всех потребляет трафик

Если у вас в сети начал тормозить интернет, тогда необходимо посмотреть, кто больше всех потребляет трафик. Может для кого-то вы не правильно настроили правила, и он торрентами занял весь интернет-канал.

  1. Открываем меню Interfaces.
  2. Выбираем в списке интерфейс, к которому подключены компьютеры локальной сети. Это может быть ethernet порт ether2 или Wi-Fi интерфейс wlan0. В нашем случае мы объединили ethernet и Wi-Fi порты в интерфейс brige, поэтому выбираем его.

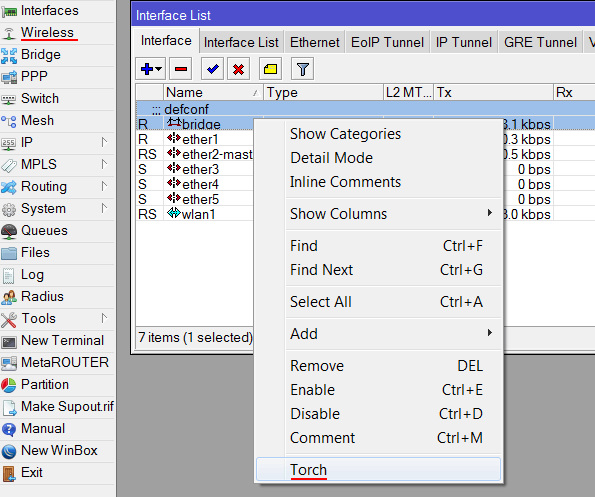

  3. Правой кнопкой мыши кликаем на необходимом интерфейсе и выбираем в меню Torch.
    MikroTik - определяем IP с наибольшим потреблением трафика


  4. В появившемся окне нажимаем кнопку Start.
  5. Нажимаем на заголовок столбца TxRate, чтобы отсортировать и отобразить первыми IP адреса, которые больше всех потребляют трафик.



Как видим, больше всего потребляет трафик IP адрес 192.168.88.254, он качает файлы со скоростью 16 Mbps.

MikroTik - сортировка IP адресов по потреблению трафика



Распределение скорости интернета поровну

Этот способ подходит для использования на домашнем роутере или в небольшом офисе.

Допустим у вас есть входной интернет канал 20 Мбит/с. В доме есть компьютер сына, ноутбук отца и планшет у мамы. Когда сын начнет качать торренты, нужно чтобы он не занял весь интернет канал. При этом отец смог смотреть фильм онлайн, а мама открывать интернет странички. Но если в сети работает только компьютер сына, то он получит всю доступную скорость интернета 20 Мбит/с.

В данном примере скорость будет делиться поровну, только если все трое начнут качать на максимальной скорости. В этом случае каждый получит скорость около 6,7 Мбит/с (20/3).

Но если отец будет качать файл на скорости 4 Мбит/с, а мать на скорости 2 Мбит/с, то сын получит остальные 14 Мбит/с. Т.е. скорость распределится пропорционально загрузке.

Добавим правило с ограничением скорости.

  1. Откройте меню Queues.
  2. Перейдите на вкладку Simple Queues.
  3. Нажмите синий плюсик.
  4. На вкладке General в поле Name укажите название правила queue-limit.

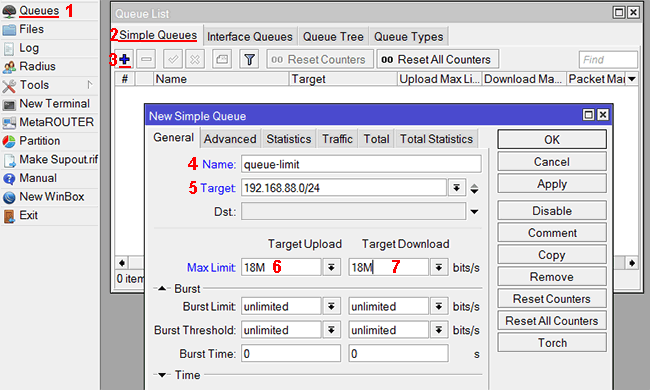

  5. В поле Target укажите IP адрес подсети 192.168.88.0/24. Если адрес вашей подсети отличается, то укажите необходимый.
  6. В поле Max Limit в колонке Target Upload укажите максимальную скорость отдачи 18M (18 Мбит/с), которую мы выделяем на всю подсеть.
    Значение Max Limit нужно указывать на 5-10% меньше, чем скорость интернета. Если ваша скорость интернета равна 20 Мбит/с, то значение Max Limit нужно указать 18 Мбит/с, чтобы правила сработали. Иначе скорость будет упираться в шейпер провайдера и правила не будут срабатывать.
  7. В поле Max Limit в колонке Target Download укажите максимальную скорость загрузки 18M (18 Мбит/с), которую мы выделяем на всю подсеть.
    Деление скорости интернета на всех поровну в MikroTik

  8. Перейдите на вкладку Advanced.
  9. В списке Queue Type в колонке Target Upload выберите очередь pcq-upload-default.
    Эти очереди используют алгоритм PCQ, который позволяет равномерно распределить скорость между всеми пользователями вне зависимости от количества открытых подключений.
  10. В списке Queue Type в колонке Target Download выберите очередь pcq-download-default.
  11. Нажмите кнопку OK.

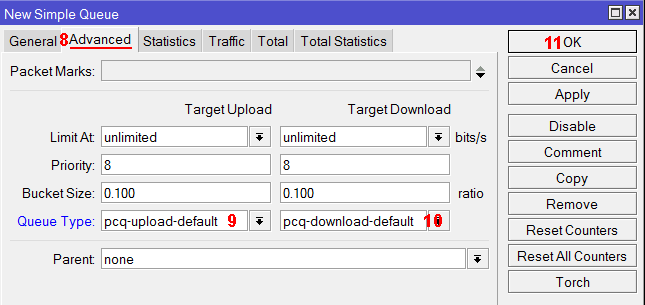

Равномерное распределение скорости интернета на роутере MikroTik



Теперь запустите закачки на компьютерах в сети и посмотрите, как будет распределяться скорость.

Данный способ настройки очень простой, но имеет один недостаток. Если сын включит закачку торрентов, то на его компьютере станут плохо открываться интернет странички или будут задержки в онлайн играх. Чтобы это не происходило, необходимо трафику присваивать различные приоритеты. Например, интернет страничкам и онлайн играм дать более высокий приоритет, чем закачке файлов. Как это сделать, читайте ниже.



Распределение скорости интернета поровну с приоритезацией трафика

Этот способ позволит распределить интернет поровну между всеми пользователями, и дать более высокий приоритет для просмотра интернет страничек, Youtube, ICQ и других сервисов. Поэтому они не будут тормозить, даже если вы поставили на закачку торренты.

Весь трафик разделим по приоритетам на 4 группы:

  • LOW - низкий (торренты, p2p и т.д.)
  • NORMAL - нормальный (интернет странички (HTTP), видео на Youtube (HTTPS) и т.д.)
  • HIGH - высокий (ICQ, Jabber, SSH, Telnet и т.д.)
  • SUPER-HIGH - очень высокий (онлайн-игра Counter Strike, DNS, PING и т.д.)



Алгоритм работы будет такой:

  1. Маркируем все неизвестные соединения LOW.
  2. В соединениях пакеты на загрузку помечаем LOW-DOWNLOAD
  3. В соединениях пакеты на отдачу помечаем LOW-UPLOAD.

  4. Известные соединения маркируем в зависимости от сервиса: NORMAL, HIGH или SUPER-HIGH.
  5. В соединениях пакеты на загрузку помечаем NORMAL-DOWNLOAD, HIGH-DOWNLOAD или SUPER-HIGH DOWNLOAD.
  6. В соединениях пакеты на отдачу помечаем NORMAL-UPLOAD, HIGH-UPLOAD или SUPER-HIGH-UPLOAD.

  7. Создаем PCQ очереди, которые позволят равномерно делить скорость между всеми пользователями. Мы их будем использовать в правилах ограничения скорости.

  8. Создаем правила ограничения скорости в дереве Queue Tree.
    В правилах используем помеченные пакеты, которым задаем приоритет и PCQ очереди.
    Максимальную скорость указываем с помощью родителей DOWNLOAD - 18Мбит/с и UPLOAD - 18Мбит/с.
    Помеченным пакетам присваиваем следующие приоритеты:
  • DOWNLOAD - 18M
    • SUPER-HIGH-DOWNLOAD - приоритет 1
    • HIGH-DOWNLOAD - приоритет 2
    • NORMAL-DOWNLOAD - приоритет 3
    • LOW-DOWNLOAD - приоритет 4
  • UPLOAD - 18M
    • SUPER-HIGH-UPLOAD - приоритет 1
    • HIGH-UPLOAD - приоритет 2
    • NORMAL-UPLOAD - приоритет 3
    • LOW-UPLOAD - приоритет 4



Приступим к настройке.

Добавим пару Layer7 наборов для определения http трафика.

Данные наборы анализируют трафик, пытаются найти в нем указанные последовательности и определить, что это http трафик, gif файл, png файл или jpg файл.

Откройте меню New Terminal и выполните следующие команды:

/ip firewall layer7-protocol

add name=HTTP regexp="http/(0\\.9|1\\.0|1\\.1) [1-5][0-9][0-9]|post [\\x09-\\x0d -~]* http/[01]\\.[019]"

add name=GIF_FILE regexp=gif

add name=PNG_FILE regexp=png

add name=JPG_FILE regexp=jpg

Для определения HTTP трафика я специально не маркирую трафик на 80 порту, а применяю Layer7, поскольку кроме браузера другие программы могут использовать 80-й порт. Если маркировать трафик по 80 порту, то все получат одинаковый приоритет, и интернет странички не будут быстро грузиться.

Много наборов Layer7 лучше не использовать, т.к. они существенно нагружают роутер.

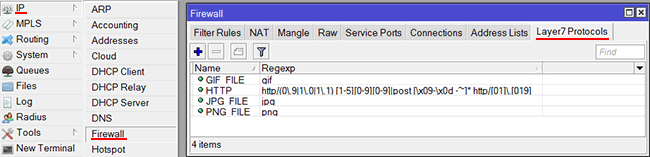

В меню IP - Firewall на вкладке Layer7 Protocols отобразятся добавленные типы трафика.

Наборы Layer7 для определения типа трафика в MikroTik



По умолчанию промаркируем весь незнакомый трафик, как низкий - LOW.

/ip firewall mangle

add action=accept chain=forward comment="############## LOW #############" disabled=yes

add action=mark-connection chain=forward comment=ALL-TRAFFIC disabled=no new-connection-mark=LOW passthrough=yes

add action=mark-packet chain=forward comment=LOW-DOWNLOAD connection-mark=LOW disabled=no dst-address-list=LAN new-packet-mark=LOW-DOWNLOAD passthrough=yes src-address-list=!LAN-EXCEPTION

add action=mark-packet chain=prerouting comment=LOW-UPLOAD connection-mark=LOW disabled=no dst-address-list=!LAN-EXCEPTION new-packet-mark=LOW-UPLOAD passthrough=yes src-address-list=LAN

add action=accept chain=forward comment="############## END LOW #########" disabled=yes



Добавим маркировку трафика NORMAL.

/ip firewall mangle

add action=accept chain=forward comment="############## NORMAL #########" disabled=yes

add action=mark-connection chain=forward comment=HTTP disabled=no layer7-protocol=HTTP new-connection-mark=NORMAL passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=HTTPS disabled=no port=443 new-connection-mark=NORMAL passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=Proxy disabled=no port=3128,8080 new-connection-mark=NORMAL passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=FTP disabled=no port=20,21 new-connection-mark=NORMAL passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=SFTP disabled=no port=22 new-connection-mark=NORMAL packet-size=1400-1500 passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=SMTP disabled=no port=25 new-connection-mark=NORMAL passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=SMTPS disabled=no port=465 new-connection-mark=NORMAL passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=IMAP disabled=no port=143 new-connection-mark=NORMAL passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=POP3 disabled=no port=110 new-connection-mark=NORMAL passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=POP3S disabled=no port=995 new-connection-mark=NORMAL passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=IMAPS disabled=no port=993 new-connection-mark=NORMAL passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=GIF_FILE disabled=no layer7-protocol=GIF_FILE new-connection-mark=NORMAL passthrough=yes

add action=mark-connection chain=forward comment=PNG_FILE disabled=no layer7-protocol=PNG_FILE new-connection-mark=NORMAL passthrough=yes

add action=mark-connection chain=forward comment=JPG_FILE disabled=no layer7-protocol=JPG_FILE new-connection-mark=NORMAL passthrough=yes

add action=mark-connection chain=forward comment="100Kb Connections" connection-bytes=0-100000 disabled=no new-connection-mark=NORMAL passthrough=yes protocol=tcp

add action=mark-packet chain=forward comment=NORMAL-DOWNLOAD connection-mark=NORMAL disabled=no dst-address-list=LAN new-packet-mark=NORMAL-DOWNLOAD passthrough=yes src-address-list=!LAN-EXCEPTION

add action=mark-packet chain=prerouting comment=NORMAL-UPLOAD connection-mark=NORMAL disabled=no dst-address-list=!LAN-EXCEPTION new-packet-mark=NORMAL-UPLOAD passthrough=yes src-address-list=LAN

add action=accept chain=forward comment="############## END NORMAL ############" disabled=yes





Добавим маркировку трафика HIGH:

/ip firewall mangle

add action=accept chain=forward comment="############## HIGH ############" disabled=yes

add action=mark-connection chain=forward comment=ICQ disabled=no port=5190 new-connection-mark=HIGH passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=Jabber disabled=no port=5222,5223 new-connection-mark=HIGH passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=IRC disabled=no port=6667-6669 new-connection-mark=HIGH passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=SSH disabled=no port=22 new-connection-mark=HIGH packet-size=0-1400 passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=TELNET disabled=no port=23 new-connection-mark=HIGH passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=SNMP disabled=no port=161-162 new-connection-mark=HIGH passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=PPTP disabled=no port=1723 new-connection-mark=HIGH passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=L2TP disabled=no port=1701 new-connection-mark=HIGH passthrough=yes protocol=udp

add action=mark-connection chain=forward comment=GRE disabled=no new-connection-mark=HIGH passthrough=yes protocol=gre

add action=mark-connection chain=forward comment="50Kb Connections" connection-bytes=0-50000 disabled=no new-connection-mark=HIGH passthrough=yes protocol=tcp

add action=mark-packet chain=forward comment=HIGH-DOWNLOAD connection-mark=HIGH disabled=no dst-address-list=LAN new-packet-mark=HIGH-DOWNLOAD passthrough=yes src-address-list=!LAN-EXCEPTION

add action=mark-packet chain=prerouting comment=HIGH-UPLOAD connection-mark=HIGH disabled=no dst-address-list=!LAN-EXCEPTION new-packet-mark=HIGH-UPLOAD passthrough=yes src-address-list=LAN

add action=accept chain=forward comment="############## END HIGH ##########" disabled=yes



Добавим маркировку трафика SUPER-HIGH:

/ip firewall mangle

add action=accept chain=forward comment="############## SUPER-HIGH ##########" disabled=yes

add action=mark-connection chain=forward comment=CounterStrike disabled=no port=27005,27014-27025,27035,52046-52048,52146 new-connection-mark=SUPER-HIGH passthrough=yes protocol=udp

add action=mark-connection chain=forward comment=DNS disabled=no port=53 new-connection-mark=SUPER-HIGH passthrough=yes protocol=tcp src-port=53

add action=mark-connection chain=forward comment=DNS disabled=no port=53 new-connection-mark=SUPER-HIGH passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=DNS disabled=no port=53 new-connection-mark=SUPER-HIGH passthrough=yes protocol=udp

add action=mark-connection chain=forward comment=NNTP disabled=no port=119 new-connection-mark=SUPER-HIGH passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=Winbox disabled=no port=8291 new-connection-mark=SUPER-HIGH passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=ntp disabled=no port=123 new-connection-mark=SUPER-HIGH passthrough=yes protocol=udp

add action=mark-connection chain=forward comment=VNC disabled=no port=5900-5901 new-connection-mark=SUPER-HIGH passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=RDP disabled=no port=3389 new-connection-mark=SUPER-HIGH passthrough=yes protocol=tcp

add action=mark-connection chain=forward comment=PING disabled=no new-connection-mark=SUPER-HIGH passthrough=yes protocol=icmp

add action=mark-connection chain=forward comment="5Kb Connections" connection-bytes=0-5000 disabled=no new-connection-mark=SUPER-HIGH passthrough=yes protocol=tcp

add action=mark-packet chain=forward comment=SUPER-HIGH-DOWNLOAD connection-mark=SUPER-HIGH disabled=no dst-address-list=LAN new-packet-mark=SUPER-HIGH-DOWNLOAD passthrough=yes src-address-list=!LAN-EXCEPTION

add action=mark-packet chain=prerouting comment=SUPER-HIGH-UPLOAD connection-mark=SUPER-HIGH disabled=no dst-address-list=!LAN-EXCEPTION new-packet-mark=SUPER-HIGH-UPLOAD passthrough=yes src-address-list=LAN

add action=accept chain=forward comment="############## END SUPER-HIGH ##########" disabled=yes

Чтобы в онлайн игре CounterStrike не было лагов (запаздываний), я добавил ее порты 27005,27014-27025,27035,52046-52048,52146, протокол udp и пометил соединения, как SUPER-HIGH. Если вам нужно добавить другую онлайн игру, узнайте какие порты и протокол она использует, и добавьте свое правило.

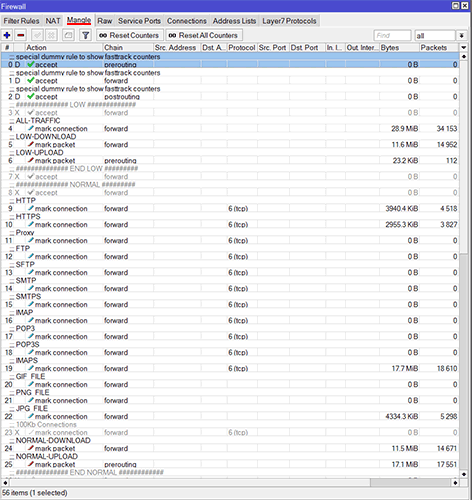

В меню IP - Firewall на вкладке Mangle отобразятся добавленные правила маркировки трафика.

Правила маркировки трафика в MikroTik



Добавим IP адрес нашей подсети и адреса соседних локальных сетей в список Address List:

/ip firewall

address-list add address=192.168.88.0/24 disabled=no list=LAN

address-list add address=192.168.0.0/16 disabled=no list=LAN-EXCEPTION

address-list add address=10.0.0.0/8 disabled=no list=LAN-EXCEPTION

LAN - это список с IP адресами нашей сети 192.168.88.0/24. Укажите другой, если адрес вашей подсети отличается. Этот адрес нужен, чтобы правила маркировали трафик пользователей нашей сети.

LAN-EXCEPTION - список сетей, при обмене данными с которыми не будут работать ограничения скорости.
Например, вы находитесь с другим компьютером в подсети одного провайдера, и хотите скачать с него файл. Ограничивать скорость такой загрузки нет смысла, поскольку компьютер находится не где-то в интернете, а в одной с вами кабельной сети. Поэтому целесообразно, чтобы файл с него качался на максимальной скорости.
192.168.0.0/16 - это адреса локальных подсетей класса С.
10.0.0.0/8 - это подсеть провайдера.

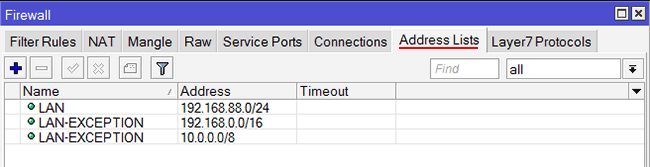

Проверьте на вкладке Address Lists, что подсети добавились.



Добавим PCQ очереди на загрузку и отдачу.

Они используют алгоритм PCQ, который позволяет равномерно распределить скорость между всеми пользователями вне зависимости от количества открытых подключений.

/queue type

add kind=pcq name=PCQ-DOWNLOAD pcq-rate=0 pcq-limit=50 pcq-total-limit=2000 pcq-burst-rate=0 pcq-burst-threshold=0 pcq-burst-time=10s pcq-classifier=dst-address pcq-src-address-mask=32 pcq-dst-address-mask=32 pcq-src-address6-mask=128 pcq-dst-address6-mask=128

add kind=pcq name=PCQ-UPLOAD pcq-rate=0 pcq-limit=50 pcq-total-limit=2000 pcq-burst-rate=0 pcq-burst-threshold=0 pcq-burst-time=10s pcq-classifier=src-address pcq-src-address-mask=32 pcq-dst-address-mask=32 pcq-src-address6-mask=128 pcq-dst-address6-mask=128

Посмотрите созданные очереди в меню Queues на вкладке Queue Types.

Добавляем PCQ очереди на загрузку и отдачу в MikroTik



Построим дерево Queue Tree и присвоим приоритеты промаркированным пакетам.

  • DOWNLOAD - 18M
    • SUPER-HIGH-DOWNLOAD - приоритет 1
    • HIGH-DOWNLOAD - приоритет 2
    • NORMAL-DOWNLOAD - приоритет 3
    • LOW-DOWNLOAD - приоритет 4
  • UPLOAD - 18M
    • SUPER-HIGH-UPLOAD - приоритет 1
    • HIGH-UPLOAD - приоритет 2
    • NORMAL-UPLOAD - приоритет 3
    • LOW-UPLOAD - приоритет 4

/queue tree

add burst-limit=0 burst-threshold=0 burst-time=0s disabled=no limit-at=0 max-limit=18M name=DOWNLOAD parent=global priority=8

add burst-limit=0 burst-threshold=0 burst-time=0s disabled=no limit-at=0 max-limit=0 name=SUPER-HIGH-DOWNLOAD packet-mark=SUPER-HIGH-DOWNLOAD parent=DOWNLOAD priority=1 queue=PCQ-DOWNLOAD

add burst-limit=0 burst-threshold=0 burst-time=0s disabled=no limit-at=0 max-limit=0 name=HIGH-DOWNLOAD packet-mark=HIGH-DOWNLOAD parent=DOWNLOAD priority=2 queue=PCQ-DOWNLOAD

add burst-limit=0 burst-threshold=0 burst-time=0s disabled=no limit-at=0 max-limit=0 name=NORMAL-DOWNLOAD packet-mark=NORMAL-DOWNLOAD parent=DOWNLOAD priority=3 queue=PCQ-DOWNLOAD

add burst-limit=0 burst-threshold=0 burst-time=0s disabled=no limit-at=0 max-limit=0 name=LOW-DOWNLOAD packet-mark=LOW-DOWNLOAD parent=DOWNLOAD priority=4 queue=PCQ-DOWNLOAD

add burst-limit=0 burst-threshold=0 burst-time=0s disabled=no limit-at=0 max-limit=18M name=UPLOAD parent=global priority=8

add burst-limit=0 burst-threshold=0 burst-time=0s disabled=no limit-at=0 max-limit=0 name=SUPER-HIGH-UPLOAD packet-mark=SUPER-HIGH-UPLOAD parent=UPLOAD priority=1 queue=PCQ-UPLOAD



add burst-limit=0 burst-threshold=0 burst-time=0s disabled=no limit-at=0 max-limit=0 name=HIGH-UPLOAD packet-mark=HIGH-UPLOAD parent=UPLOAD priority=2 queue=PCQ-UPLOAD

add burst-limit=0 burst-threshold=0 burst-time=0s disabled=no limit-at=0 max-limit=0 name=NORMAL-UPLOAD packet-mark=NORMAL-UPLOAD parent=UPLOAD priority=3 queue=PCQ-UPLOAD

add burst-limit=0 burst-threshold=0 burst-time=0s disabled=no limit-at=0 max-limit=0 name=LOW-UPLOAD packet-mark=LOW-UPLOAD parent=UPLOAD priority=4 queue=PCQ-UPLOAD

max-limit=18M - это максимальная скорость 18 Мбит/с на всю подсеть. Укажите свою скорость.
Значение max-limit нужно указывать на 5-10% меньше, чем скорость интернета. Если ваша скорость интернета равна 20 Мбит/с, то значение max-limit нужно указать 18 Мбит/с, чтобы правила сработали. Иначе скорость будет упираться в шейпер провайдера и правила не будут срабатывать.

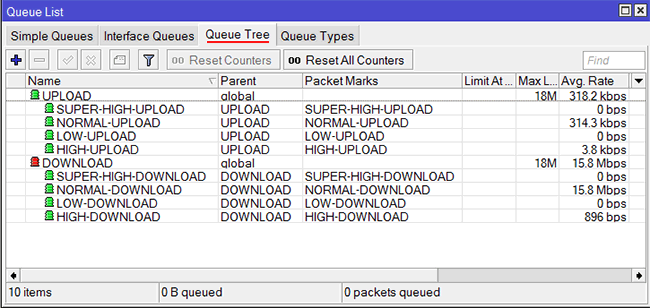

Посмотрите созданное дерево на вкладке Queue Tree. Здесь видно, с какой скоростью в данный момент передается и принимается каждый вид трафика.



Теперь весь интернет канал будет равномерно распределяться между пользователями, а при запуске торрентов, вы будете комфортно открывать интернет странички в браузере, смотреть видео на Youtube, общаться по ICQ и т.д.



Печатная версия Поделитесь статьёй:
  • Обычная форма
  • ВКонтакте
  • Facebook

Отзывы о статье

  Оценка: 4, Голосов: 28, Комментариев: 97

Добавить отзыв
Ваше Имя: *
Ваш e-mail:

Отзыв: *
Оценка:
Введите символы: *
Обновить

Юра 27.11.2016 09:29:32
Как задать ограничение скорости на порту?
Техподдержка 28.11.2016 11:18:18
Сделайте двойной щелчок мыши на необходимом порту, чтобы открыть его настройки. На вкладке General найдите параметр Bandwidth (Rx/Tx) и установите ограничения скорости.
Юра 28.11.2016 17:07:59
не работает так
Техподдержка 29.11.2016 14:16:10
Работает
Юра 30.11.2016 09:38:32
а да, но только отдача порта ограничивается - прием нет
Алексей 23.11.2016 16:26:45
Как сам видеопоток yotube перенести на уровень выше?
Дима 23.11.2016 17:42:54
Нужно узнать IP адреса всех подсетей Youtube, добавить их в Address List и добавить необходимые правила маркировки. Примерно так:

/ip firewall

address-list add address=173.194.0.0/16 disabled=no list=YOUTUBE-SERVERS
address-list add address=93.178.223.0/24 disabled=no list=YOUTUBE-SERVERS
address-list add address=216.58.214.0/24 disabled=no list=YOUTUBE-SERVERS
address-list add address=206.111.0.0/16 disabled=no list=YOUTUBE-SERVERS
address-list add address=78.154.173.0/24 disabled=no list=YOUTUBE-SERVERS


/ip firewall mangle

add action=mark-connection chain=forward comment=YOUTUBE-SERVERS-DOWNLOAD disabled=no src-address-list=YOUTUBE-SERVERS new-connection-mark=HIGH passthrough=yes

add action=mark-connection chain=forward comment=YOUTUBE-SERVERS-UPLOAD disabled=no dst-address-list=YOUTUBE-SERVERS new-connection-mark=HIGH passthrough=yes

И не забудь правила маркировки перетянуть вверх к остальным HIGH.
Алексей 24.11.2016 14:11:12
А если только торент выделить 5м уровнем, а всё
остальное, и all traffik, оставить как есть
Дима 24.11.2016 15:24:04
Проблема в том, что трафик торрентов нельзя выделить. Определение p2p трафика и использование layer7 сейчас не работает. Также программы для закачки торрентов могут случайным образом генерировать порт входящих соединений. Выделить трафик торрентов можно только если в программе закачки торрентов укажешь конкретный порт и будешь по нему ограничивать скорость.
Алексей 19.11.2016 20:55:48
firewall connections не все соединения маркируются
Дима 21.11.2016 09:46:35
а конкретнее?
Алексей 21.11.2016 10:27:11
если просматривать все существующие соединения, то примерно половина идет как промаркированные согласно правилам, а половина не маркируются.
Дима 21.11.2016 13:33:16
можешь скрины скинуть?
Рашид 16.11.2016 14:49:19
Да ну блин, скорость слишком режется,я без понятия, правила вроде работают, есть лок.сеть из 20-30 пк, на некоторых пк сильна глобальная проблема с отсутствием достаточного интернета, устанавливал для всей сети ограничение на закачку, вообще бред, работает только на исключениях, потом установил на каждого пользователя огр.2 мб/с, некоторые стали жаловаться, при этом исклюение не сработало. Есть ли какое-то решение?
Сергей 08.11.2016 14:26:05
А как быть, если максимальная скорость плавает.
Дима 09.11.2016 12:53:46
Есть платный модуль QOSEvxController, который позволяет динамически менять значение Max-Limit в зависимости от реальной максимальной скорости.
http://mikrotik.axiom-pro.ru/scripts/evolution.php
Влад 13.10.2016 23:37:28
Спасибо большое
Dmitry 08.09.2016 12:10:17
Вопрос: можно ли сделать исключение для определенного ip если на всей подсетке установлено ограничение, при этом ip находится в этой самой подсетке?
Техподдержка 12.09.2016 09:46:40
Можно. Для этого создайте правило для этого IP и перетяните его выше правила для всей сети.
Антон 12.04.2016 02:38:49
Добавьте пожалуйста скрипт для ограничения скорости на диапазон айпи. Я пытался вставить сюда но вы не разрешаете.
Sobir 21.04.2016 13:25:30
А можно по этому схему увеличить скорость на определённый пользователь?
Техподдержка 21.04.2016 17:04:40
Можно
Михаил 12.02.2016 10:42:06
Что бы работал Simple Queue, надо выключить fasttrack connektion в фаерволе.
Artur 16.03.2016 23:11:49
ВО! Палец вверх.
Так и есть
Александр 01.06.2016 16:37:13
Большое СПАСИБО!!!! Все так и есть, если отключить fasttrack connektion то все сразу заработало)))
Serg 12.07.2016 22:04:52
Просто красава. СПАСИБО!!! 100500 пальцев вверх!
Страницы: 1, 2, 3, 4
Call-центр
  • +38 097 085-80-08
  • +38 099 238-88-98
  • +38 099 322-60-10
  • +38 063 563-33-93
  • График работы:
    Пн–Пт с 9 до 18
Магазины
  • Киев: +38 044 223-10-98
  • Харьков: +38 057 764-02-54
  • Днепр-ск: +38 056 767-50-05
  • Запорожье: +38 061 707-78-07
Наши партнеры

© 2003–2016 «Компания ТехноТрейд»
интернет-магазин сетевого оборудования
×
×
Валюта:
