Настройка TP-Link в режиме Wi-Fi репитер

07.04.2012

Содержание

  1. Назначение режима «репитер» в Wi-Fi точках доступа
  2. Подключение точки доступа TP-Link
  3. Настройка сетевой карты компьютера или ноутбука
  4. Настройка точки доступа в режиме Wi-Fi репитер
  5. Подключение оборудования к Wi-Fi сети
  6. Проверка подключения устройств к Wi-Fi репитеру
  7. Восстановление заводских настроек точки доступа TP-Link

Назначение режима «репитер» в Wi-Fi точках доступа

В Wi-Fi точках доступа режим «репитер» (ретранслятор) используется для расширения зоны покрытия Wi-Fi.

Например, в квартире установлен роутер, но в дальней комнате ноутбук, телефон или планшет имеет слабый уровень сигнала. Можно конечно подключить к ноутбуку более мощный Wi-Fi адаптер, но что делать с телефоном и планшетом? В этом случае нам поможет точка доступа, которая поддерживает режим работы — репитер. Точка доступа TP-Link будет подключаться по Wi-Fi к вашему роутеру (например TL-WR1043ND) и передавать сигнал дальше, чем это может сделать телефон, планшет или другое клиентское устройство.

C помощью репитера TP-Link вы сможете усилить Wi-Fi сигнал для ваших Wi-Fi устройств.

Режим «репитер» поддерживают беспроводные точки доступа TP-Link TL-WA500G, TL-WA501G, TL-WA5110G, TL-WA5210G, TL-WA701ND, TL-WA801ND, TL-WA901ND,  TL-WA730RE, TL-WA830RE .

Подключение точки доступа TP-Link

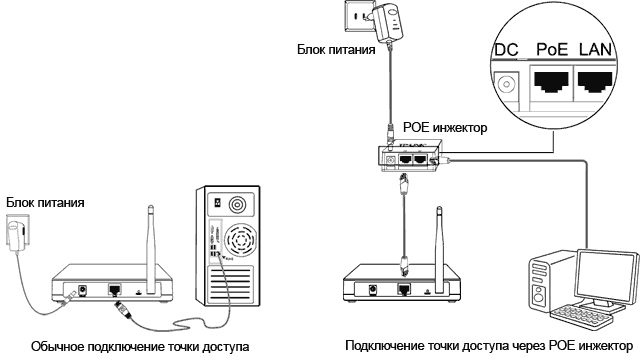

Точка доступа TP-Link подключается к компьютеру или ноутбуку с помощью кабеля «витая пара». Питание подключается к точке доступа с помощью блока питания или через POE инжектор (зависит от модели). После настройки точки доступа, кабель от компьютера до точки доступа можно будет отключить.

Схема подключения точки доступа Tp-Link

Настройка сетевой карты компьютера или ноутбука

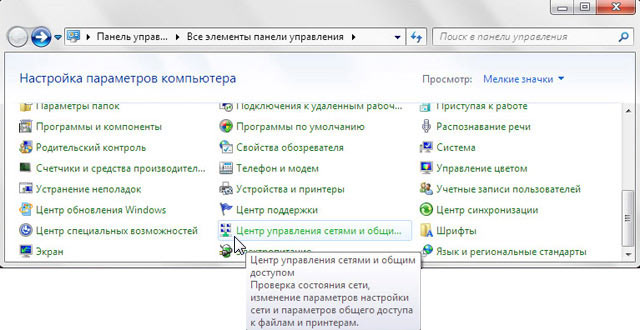

Открываем «Пуск» → «Панель управления» → «Центр управления сетями и общим доступом».

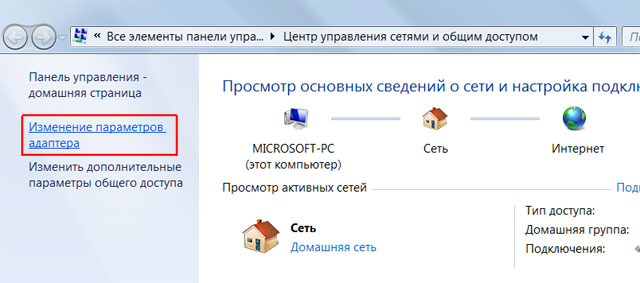

Выбираем «Изменение параметров адаптера».

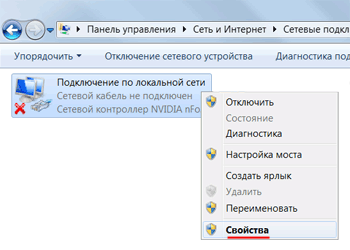

Правой кнопкой мыши нажимаем на «Подключение по локальной сети» и левой кнопкой мыши выбираем «Свойства».

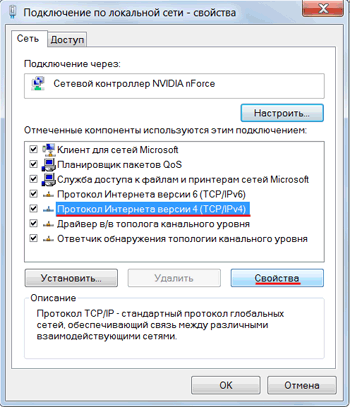

Выбираем «Протокол Интернета версии 4 (TCP/IPv4)» и нажимаем «Свойства».

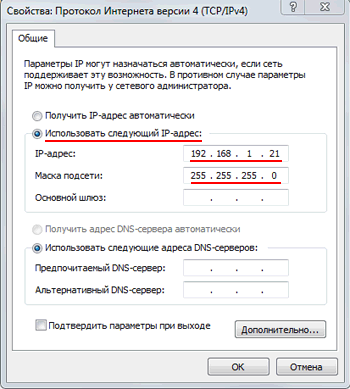

В открывшемся окне выбираем «Использовать следующий IP-адрес» и указываем IP-адрес 192.168.1.21, Маска подсети 255.255.255.0 и жмем «OК».

Настройка точки доступа в режиме Wi-Fi репитер

Открываем браузер Internet Explorer (или любой другой) и вводим адрес 192.168.1.254 (IP адрес по умолчанию)

Внимание! В настройках браузера не должен быть указан proxy-сервер

IP адрес по умолчанию точки доступа Tp-Link

В следующем окне вводим имя пользователя admin, пароль admin.

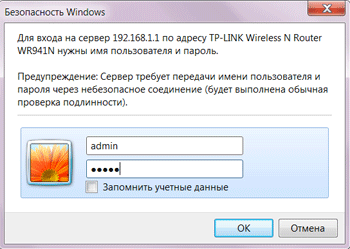

Вводим пароль к точке доступа Tp-Link

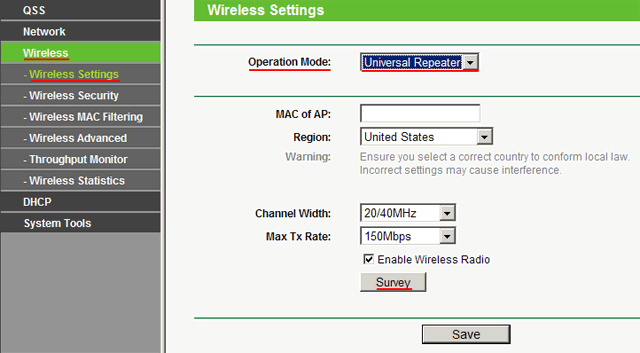

Открываем меню Wireless Wireless Settings и в поле Operation Mode: выбираем Universal Repeater (или Range Extender).

Если вы используете роутер с включенным режимом WDS, то выбираете режим Repeater.

Режим Universal Repeater в точке доступа Tp-Link

Нажимаем кнопку Survey и в появившемся окне жмем Connect напротив точки, к которой будем подключаться.

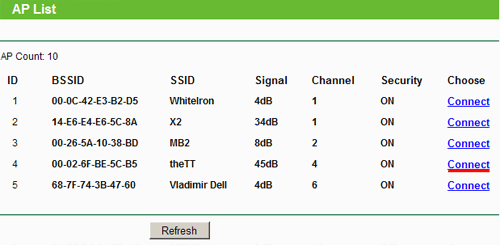

Список беспроводных точек доступа

После этого сохраняем настройки нажатием кнопки Save, жмем сlick here для перезагрузки устройства.

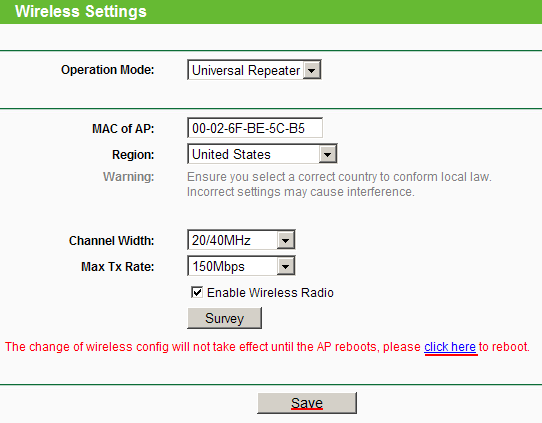

Жмем click here для перезагрузки Tp-Link

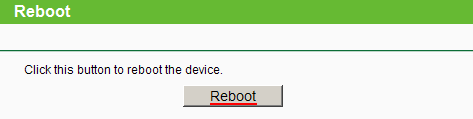

В следующем окне жмем кнопку Reboot и ожидаем, пока устройство перезагрузится.

Перезагружаем точку доступа Tp-Link

Теперь необходимо настроить параметры безопасности. Переходим в меню Wireless Wireless Security и выбираем тип шифрования и пароль, который используется на роутере, к которому подключается наш репитер TP-Link. В нашем случае использовалось шифрование WPA2-PSK.

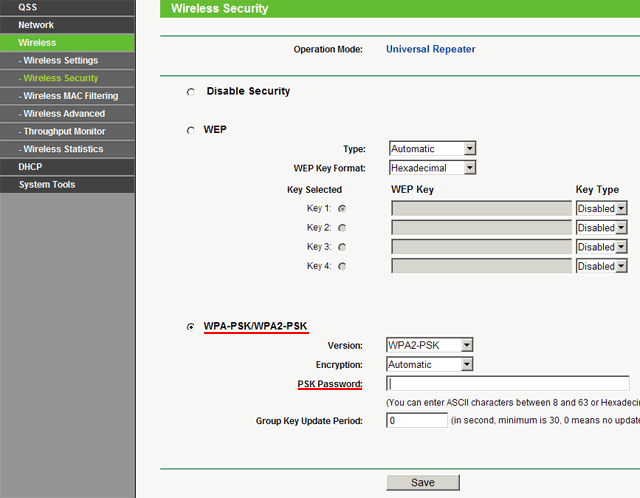

Вводим тип шифрования и пароль



Будьте внимательны! Если у вас на роутере используется WEP шифрование, то в полях Type, WEP Key Format, WEP Key, Key Type должны быть указаны настройки один в один как на роутере, к которому будет подключаться точка доступа. В противном случае репитер TP-Link не сможет подключиться к роутеру.

Понять, что репитер не может подключится к роутеру можно в меню Status. Если в Wireless — Channel при обновлении страницы постоянно меняется цифра канала, то репитер не может подключиться к роутеру из-за неправильно указанных параметров безопасности.

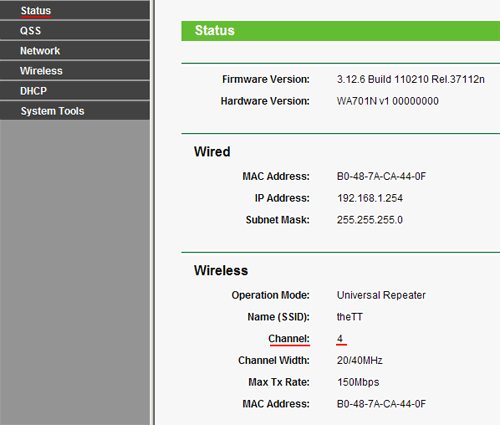

Номер Wi-Fi канала

После настройки параметров безопасности сохраняем настройки кнопкой Save и перезагружаемся.

Проверяем, что репитер подключился к роутеру. Заходим в меню Status и смотрим параметры подключения. В поле Name (SSID): должно появиться роутера, к которому подключилась точка доступа, номер канала Channel, MAC Address и другие параметры. В поле Traffic Statistics должны «побежать» пакеты данных.

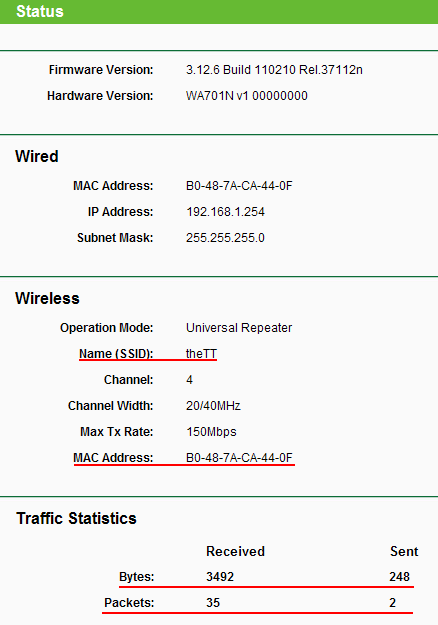

Статус точки доступа Tp-Link

Подключение оборудования к Wi-Fi сети

Вы можете подключить к Wi-Fi сети смартфон c Wi-Fi, планшет или ноутбук.

Для подключения ноутбука к Wi-Fi сети, в правом нижнем углу экрана находим значок управления Wi-Fi подключениями. В списке выбираем нашу Wi-Fi сеть и жмем кнопку «Подключить».

Список Wi-Fi сетей

Вводим пароль для подключения к Wi-Fi сети, который задали в настройках роутера.

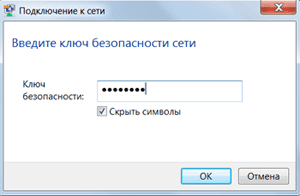

Вводим пароль доступа к точке доступа

После этого ноутбук подключится к Wi-Fi сети.

Проверка подключения устройств к Wi-Fi репитеру

После подключения любого беспроводного устройства (ноутбук, телефон, планшет) к Wi-Fi сети проверим, что устройство подключилось именно к репитеру, а не к роутеру. Для этого на точке доступа открываем меню Wireless Wireless Statistics и видим устройства, подключенные к репитеру TP-Link.

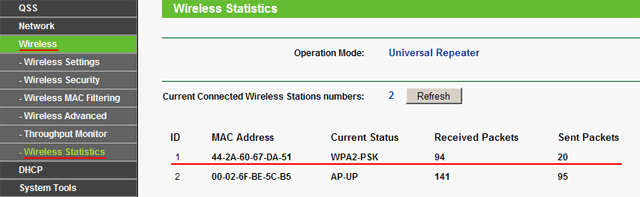

Клиенты репитера Tp-Link



Если в списке нет MAC адреса вашего устройства, а интернет на нем работает, то устройство подключилось к роутеру, поскольку в данной точке сигнал роутера лучше, чем сигнал репитера. Поставьте точку доступа в дали от роутера и подключитесь рядом с ней. Если устройство все равно не смогло подключиться к точке доступа, проверьте, что точка доступа подключена к роутеру и у нее правильно установлен тип шифрования и пароль в настройках безопасности.

Восстановление заводских настроек точки доступа TP-Link

Если Вы не можете зайти в настройки точки доступа Tp-Link или забыли пароль для входа, то восстановить заводские настройки и пароль поможет кнопка Reset с обратной стороны устройства.

Нажмите и держите кнопку Reset около 8-10 секунд.

Сброс к заводским настройкам точки доступа Tp-Link

После сброса настроек вы сможете зайти на точку доступа с IP адресом по умолчанию 192.168.1.254 (или 192.168.1.1) с именем пользователя admin и паролем admin.
