Как покрыть Wi-Fi интернетом село

03.03.2014

Чтобы покрыть Wi-Fi интернетом село, нужно сначала его туда пробросить. Для этого понадобиться сделать из города в село Wi-Fi мост с хорошей скоростью.

Антенны беспроводного моста должны находиться в зоне прямой видимости друг друга без преград. При установке беспроводного моста, вы должны правильно рассчитать высоту установки оборудования.

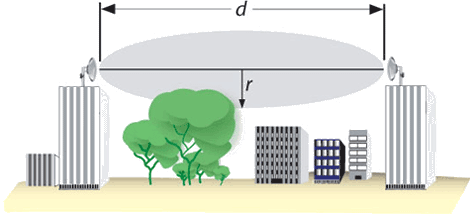

Беспроводной сигнал распространяется в пространстве не как прямой луч, а в виде эллипса с максимальным радиусом посередине. Этот радиус называют зоной Френеля. Если в это пространство попадают деревья, здания или холмы, они ухудшают Wi-Fi сигнал. Чем больше помех перекрывает зону Френеля, тем хуже качество связи. Перекрытие на 20% не значительно влияет на затухание сигнала. Если перекрыть зону Френеля больше 40%, то сигнал сильно затухает. При наличии преград в виде домов или холмов, антенны нужно поднимать над ними. В этом вам помогут мачты связи.

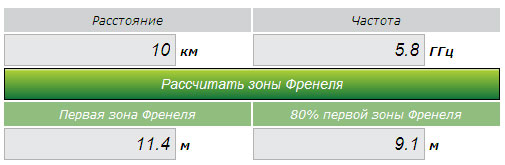

Рассчитать зону Френеля и высоту установки поможет любой калькулятор зоны Френеля. Рассчитайте высоту установки не менее 80% зоны Френеля.



Для Wi-Fi моста можно использовать следующее оборудование на 2,4 ГГц или 5 ГГц:





2,4 ГГц
Частота
5 ГГц
12÷25 км
Дальность
20÷40 км
300 Мбит/с
Скорость Wi-Fi
300 Мбит/с



Данные Wi-Fi мосты обеспечивают пропускную способность до 100 Мбит/с в одну сторону (на загрузку или отдачу). Двустороннюю передачу можно организовать в следующих пропорциях, например 70 Мбит/с на загрузку и 30 Мбит/с на отдачу.

Чтобы получить больше скорость, вместо точек доступа Rocket M нужно использовать Rocket M2 Titanium или Rocket M5 Titanium. У этих устройств гигабитные порты и пропускная способность до 200 Мбит/с.

Точка доступа Rocket M Titanium.

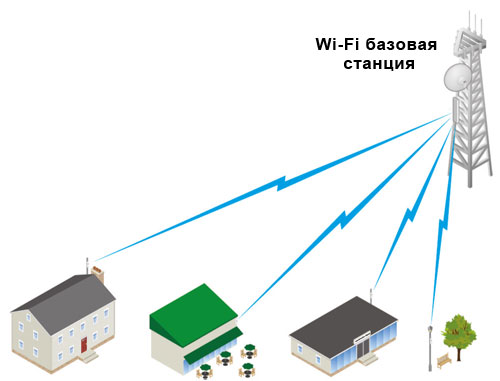

Выбираем оборудование для базовой станции, которая будет раздавать в селе интернет по Wi-Fi.



Для беспроводной базовой станции будем использовать точки доступа Ubiquiti Rocket М с антеннами AirMax. К каждой Wi-Fi точке Rocket М можно одновременно подключить 30÷40 абонентов. Если использовать Rocket M Titanium, то можно подключить до 60 абонентов.

Если общую скорость моста 100 Мбит/с поделить на 30 абонентов, то на каждого абонента в средем получится выделить скорость около 3 Мбит/с. Это при условии одновременной работаты 30 абонентов с базовой станцией.



Ниже представлены всенаправленные базовые станции на 2,4 ГГц и 5 ГГц, рассчитанные на 30÷40 абонентов.





2,4 ГГц
Частота
5 ГГц
360º
Покрытие
360º
300 Мбит/с
Скорость Wi-Fi
300 Мбит/с



Дальность работы базовой станции зависит не только от усиления ее антенны, но и от оборудования, установленного с клиентской стороны. Клиентское оборудование и рекомендованная дальность установки будут описаны ниже. С указанными всенаправленными базами можно смело рассчитывать на радиус покрытия 4 км.

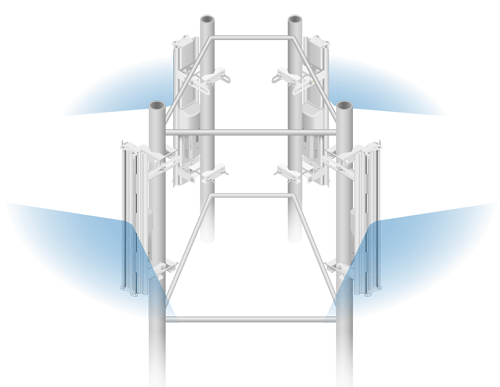

Если в селе нужно подключить больше 40 абонентов, ставят базовую станцию, которая состоит из нескольких секторных антенн.

Wi-Fi базовая станция, состоящая из нескольких секторов.



Сектора могут быть разной конфигурации:

  • 3 × секторные антенны по 120º. Общее количество абонентов = 3 × 40 = 120.
  • 4 × секторные антенны по 90º. Общее количество абонентов = 4 × 40 = 160.



Ниже представлены комплекты секторов:







2,4 ГГц

2,4 ГГц
Частота
5 ГГц

5 ГГц
120º

90º
Покрытие
120º

90º
300 Мбит/с

300 Мбит/с
Скорость Wi-Fi
300 Мбит/с

300 Мбит/с



Если в селе в одном секторе нужно подключить более 40 абонентов, то ставят несколько секторов в одном направлении и настраивают их на разные частотные каналы, чтобы они не создавали помехи друг другу.

Разведение секторов в одном направлении по разным частотам.

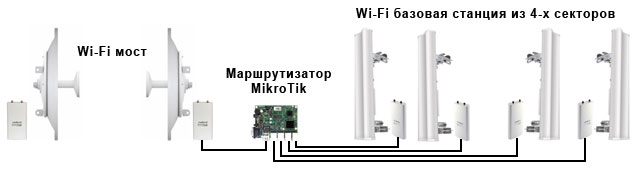

Чтобы объединить базовую станцию с Wi-Fi мостом и ограничивать в селе скорость абонентам, понадобится маршрутизатор, например MikroTik RB450G. В один сетевой порт маршрутизатора подключаем кабель от Wi-Fi моста, а в остальные, например 4 сектора базовой станции.

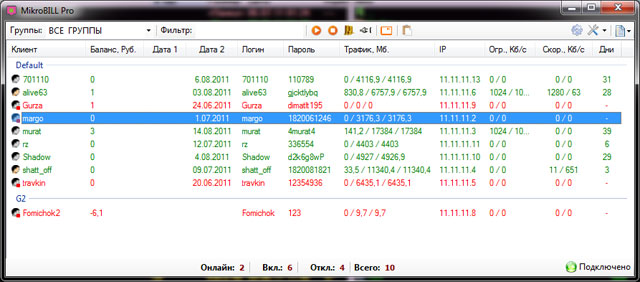

Для простого администрирования абонентов, управления их скоростями, отключением за неуплату, понадобится биллинговая система, например, MikroBill, ExpertBilling или другие.



Чтобы подключить в селе к базовой станции абонентов на разном расстоянии, можно использовать разное клиентское оборудование. Лучше всего использовать клиентские точки доступа NanoBridge с узконаправленными антеннами. Благодаря узкой направленности луча, они создают меньше помех друг другу.



Клиентское оборудование на 2,4 ГГц:








Частота
2,4 ГГц

2,4 ГГц

2,4 ГГц

Расстояние до базы
до 1 км

до 4 км

до 5 км




Клиентское оборудование на 5 ГГц:

            NanoBridge M5 25






Частота
5 ГГц

5 ГГц

5 ГГц

5 ГГц
Расстояние до базы
до 1 км

до 4 км

до 5 км

до 8 км



Клиентские точки доступа на самом деле работают и на большем удалении от базовой станции, однако скорость при этом существенно уменьшается. Поэтому мы привели оптимальные дальности работы, на которых вы получите высокую скорость передачи данных.
