Разбираем EnGenius ENH500

В этом обзоре мы разберем наружную Wi-Fi точку доступа EnGenius ENH500, посмотрим на качество изготовления и какие электронные компоненты установлены на плате устройства.

EnGenius ENH500 — это наружная Wi-Fi точка, предназначенная для работы в частотном диапазоне 5 ГГц с высокой канальной скоростью передачи данных до 300 Мбит/с. Настройка и управление точкой осуществляется через удобный web-интерфейс.

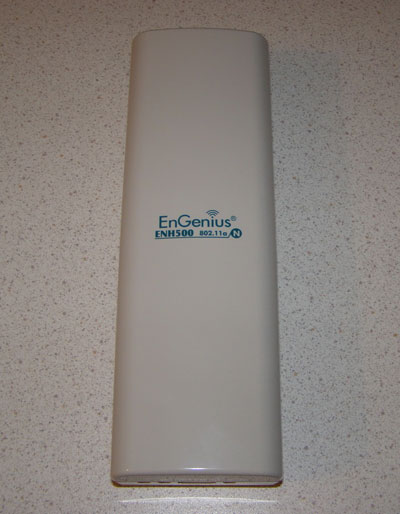

Корпус точки выполнен из глянцевого пластика серого цвета. Он позволяет использовать устройство на улице и защитить его от дождя, снега и солнца. Специальный ABS пластик не трескается на морозе.

ENH500 упакована в твердую картонную коробку, на которой изображено устройство, его технические характеристики и краткий список поддерживаемых функций.

С обратной стороны коробки указаны возможности встроенного программного обеспечения.

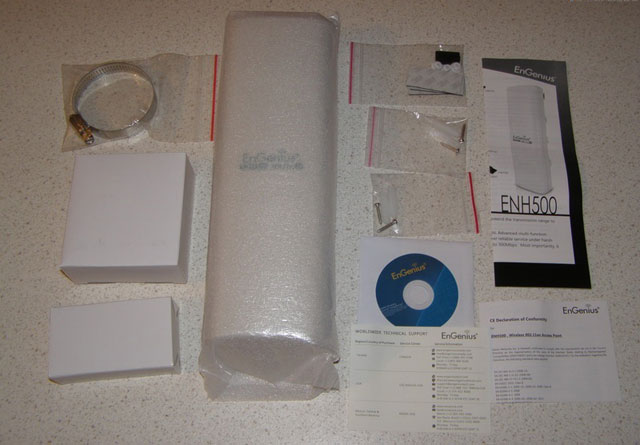

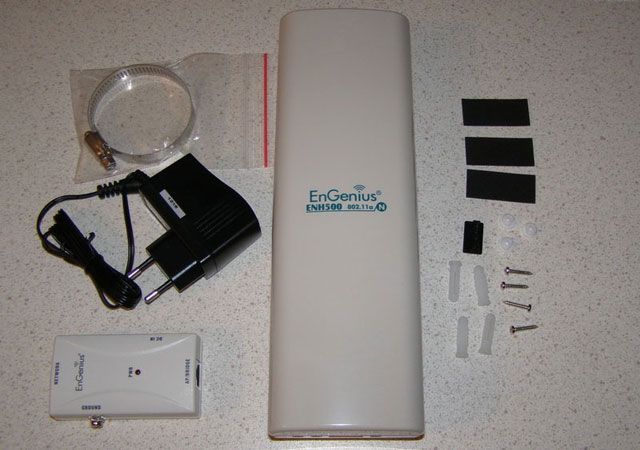

Комплектация EnGenius ENH500:

• сама Wi-Fi точка;
• две белых коробочки с блоком питания и POE инжектором с кнопкой Reset;
• металлический хомут для крепления устройства на мачту;
• резиновые полоски - наклеивают на устройство, чтобы предотвратить его вращение на мачте;
• винты и дюбеля для крепления устройства на стену;
• пластмассовые заглушки для не используемых отверстий в нижней части корпуса;
• инструкция;
• диск с драйверами.

Блок питания имеет выходное напряжение 24 В, силу тока 0,6 А и мощность 14 Вт. На POE инжекторе есть болт для прикручивания клеммы заземления. Она поможет защитить устройство от грозы и других видов статического напряжения.

Металлический ленточный хомут надежно закрепит точку на мачте и не лопнет на морозе, в отличии от пластиковых стяжек.

Винты с дюбелями для крепления устройства к стене и пластмассовые заглушки для неиспользуемых отверстий можно использовать по мере необходимости.

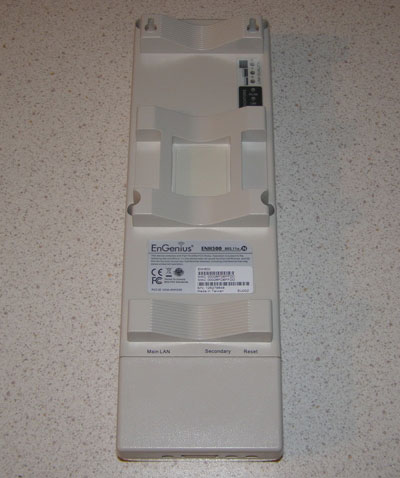

С обратной стороны ENH500 расположены четыре опорные площадки для фиксации устройства на трубе. Черные резиновые полоски из комплекта поставки наклеиваются на опорные площадки и защищают беспроводную точку от прокручивания на мачте.

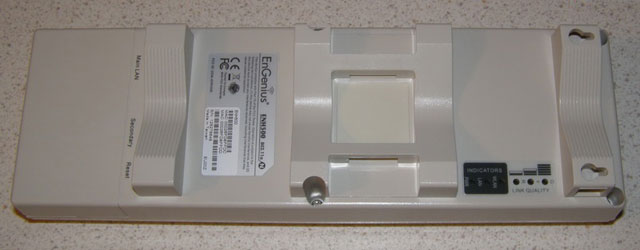

В верхней части корпуса расположены три светодиода, которые показывают уровень Wi-Fi сигнала. Еще два светодиода информируют о подаче питания на устройство и активности LAN портов. Рядом с индикаторами расположены «ушки» для крепления точки на стену.

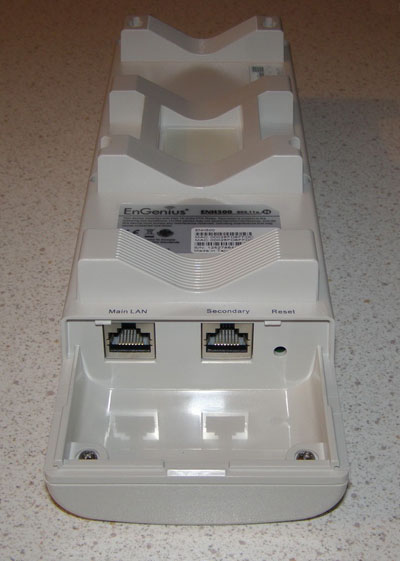

Если открыть нижнюю крышку, то вы увидите два LAN порта и кнопку сброса Reset. Ethernet порт Main Lan — это основной сетевой порт, через который подается POE питание и данные на устройство. Второй порт Secondary работает в режиме свитча, и к нему можно подключить IP-камеру или любое другое сетевое устройство. Кнопка Reset поможет перезагрузить беспроводную точку или сбросить к заводским настройкам.

С помощью POE инжектора беспроводную точку ENH500 можно запитать по витой паре на расстоянии до 100 метров. На расстоянии больше 20 метров рекомендуется использовать качественный медный (не биметалл) экранированный сетевой кабель FTP, чтобы избежать проблем с питанием точки. Для защиты устройства от повреждения статическим электричеством необходимо POE инжектор подключать к защитному заземлению.

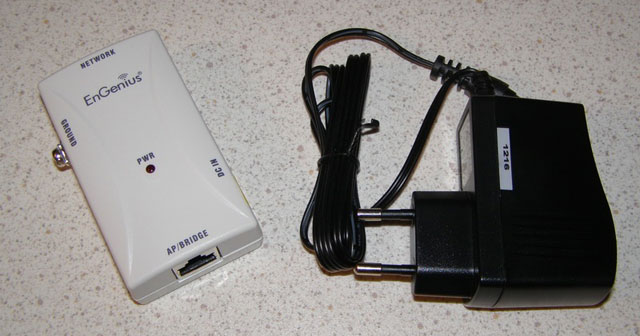

POE инжектор имеет два Ethernet порта:

• NETWORK - для подключения компьютера или роутера/свитча;
• AP/BRIDGE - для подключения точки доступа и подачи питания по сетевому кабелю.

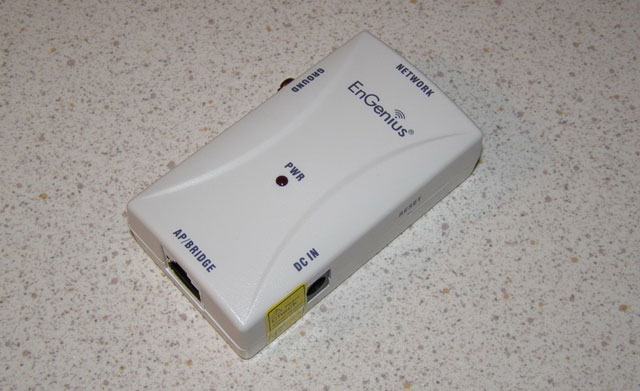

Также на инжекторе есть джек питания DC IN для подключения блока питания. На клемму GROUND подключается защитное заземление. Светодиод PWR сигнализирует о подаче питания на устройство. Кнопка RESET на инжекторе позволит удаленно сбросить Wi-Fi точку к заводским настройкам, не снимая устройство с мачты.

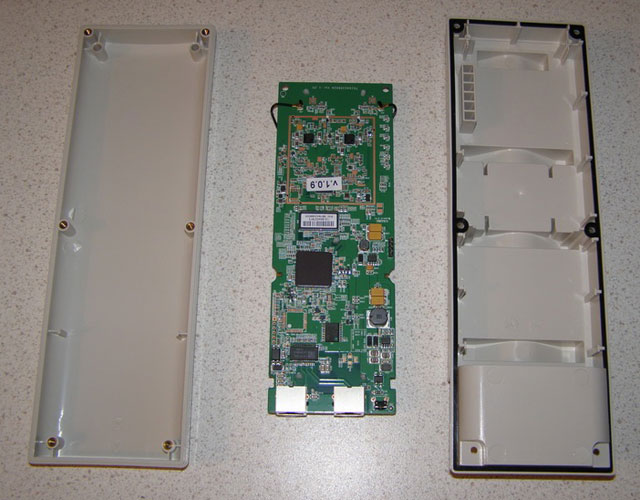

Теперь приступим к разборке EnGenius ENH500. С обратной стороны устройства откручиваем отверткой 6 болтов по периметру корпуса. Болты вкручиваются в специальные втулки, выполненные из латуни. Поэтому болты не заржавеют, и при частом открытии корпуса не будет нарушена резьба, как у пластиковых втулок. Между половинами корпуса есть резиновая уплотнительная прокладка, которая предотвращает попадание влаги в устройство.

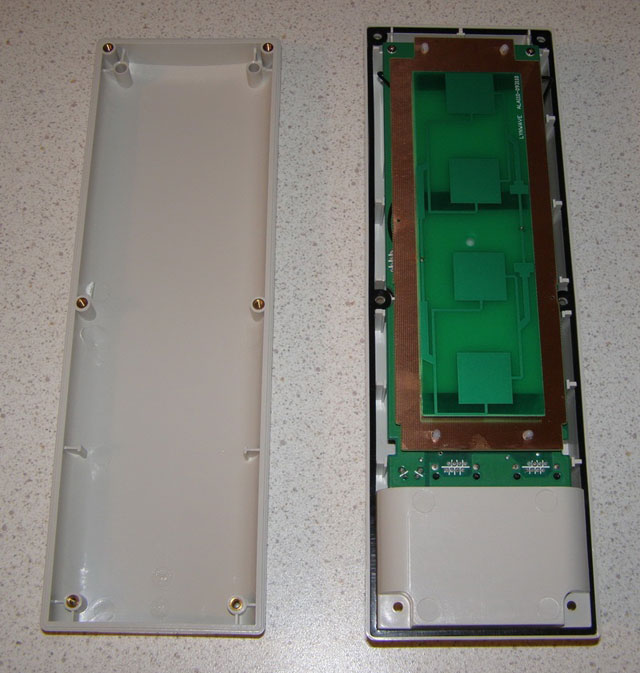

Далее откручиваем два болта сверху платы и вынимаем ее из корпуса.

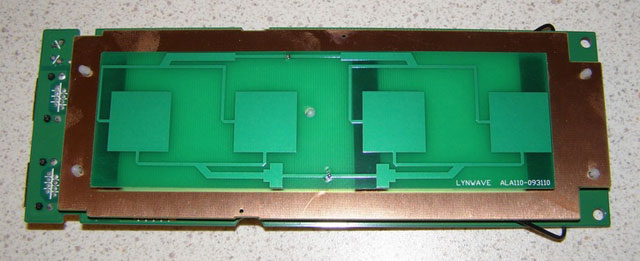

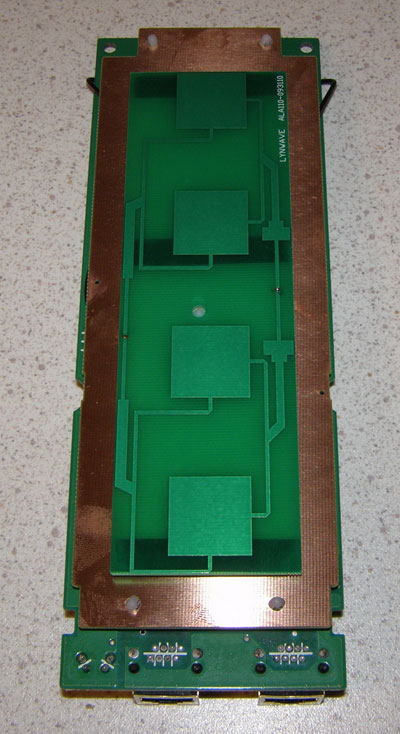

Антенна ENH500 5 ГГц имеет коэффициент усиления 13 дБи и состоит из четырех излучающих элементов. С задней части антенны находится отражатель, выполненный из текстолита.

Антенна крепится на четырех пластмассовых втулках и ее можно легко снять.

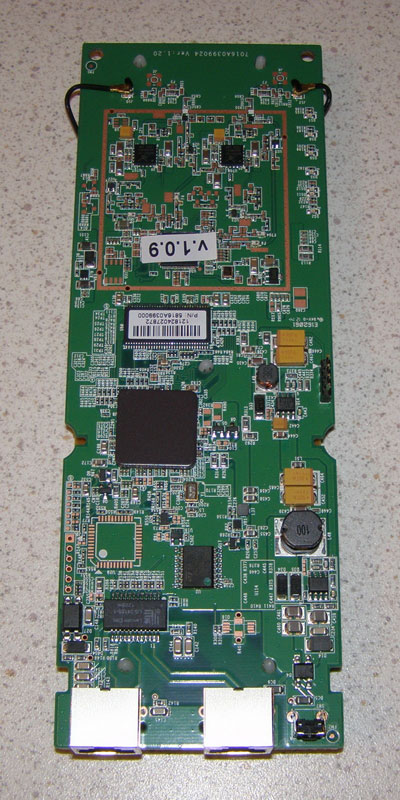

На плате EnGenius ENH500 нет электролитических конденсаторов, поэтому беспроводная точка отличается высокой надежностью.

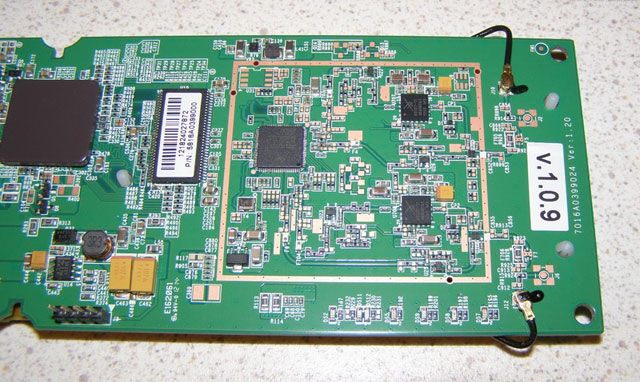

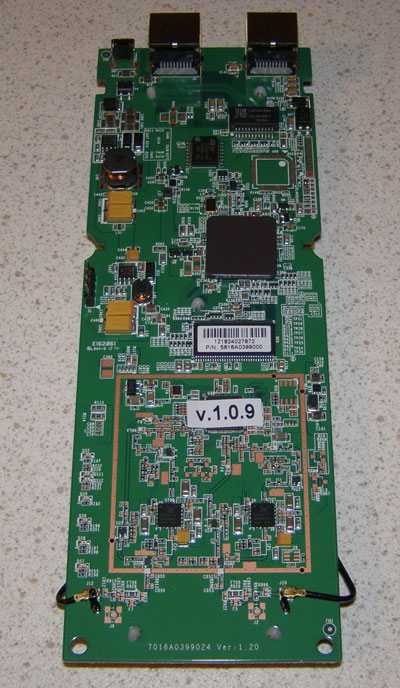

Радиомодуль не экранирован металлической пластиной. Антенна подключается с помощью двух uFl пигтейлов, которые приклеены для надежности черным герметиком. При желании можно подключить к устройству другую антенну.

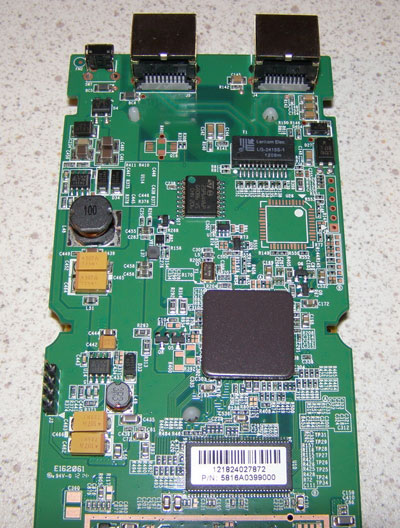

Для охлаждения процессора, установлен небольшой радиатор. На плате есть разъем для подключения консольного порта. Его используют для «заливки» прошивки, если это невозможно сделать через Web-интерфейс.

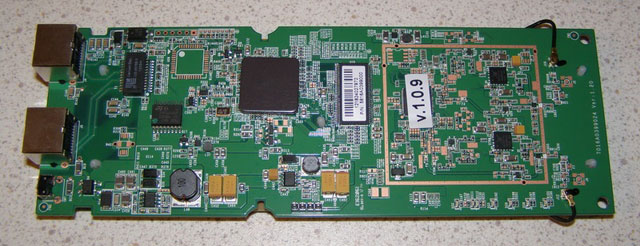

Сетевые порты не имеют дополнительной защиты. На чипе радиомодуля есть наклейка v.1.0.9, означающая версию программного обеспечения.

Если снять наклейку, то можно подробнее рассмотреть устройство высокочастотного тракта.

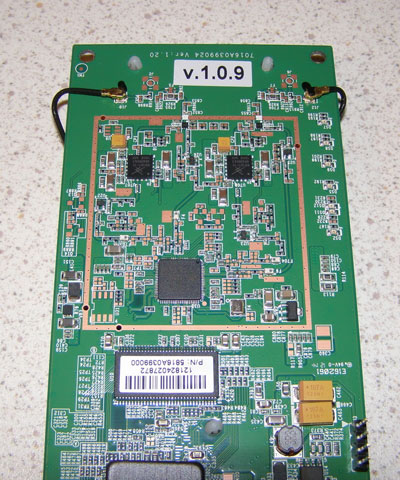

На плате установлен беспроводной чип Atheros AR9280 и усилители SKY 65137-11.

Качество изготовления EnGenius ENH500 оказалось лучше, чем у аналога Ubiquiti NanoStation M5. В комплект поставки ENH-500 входит POE инжектор с кнопкой Reset, а у NanoStation M5 кнопка Reset отсутствует. Пластиковые хомуты NanoStation M5 со временем стареют и лопаются, поэтому мы не рекомендуем их использовать. EnGenuis использует металлический хомут и специальные резиновые полоски, которые помогут надежно закрепить ENH-500 на мачте. Сильный ветер или птицы не смогут изменить направление антенны EnGenius.
