Простая настройка Wi-Fi точки MikroTik на прием

18.01.2016
  1. Подключение Wi-Fi точки к компьютеру
  2. Настройка сетевой карты компьютера
  3. Вход в настройки
  4. Выбор режима работы
  5. Настройка работы в режиме Router
  6. Настройка работы в режиме Bridge
  7. Настройка Wi-Fi подключения
  8. Решение проблем с подключением
  9. Смена стандартного пароля администратора
  10. Сброс настроек

В этой статье мы расскажем, как быстро настроить Wi-Fi точку MikroTik на прием интернета с помощью упрощенного меню Quick Set.

Данная инструкция подойдет для всех Wi-Fi точек MikroTik с операционной системой RouterOS Level3 и выше: SXT Lite2, SXT Lite5, Groove 52HPn, SXT 5 ac, SXT G-2HnD и др.

Настройку можно выполнять через Web-браузер или программу Winbox для ОС Windows. Удобнее всего это делать через Winbox, поскольку программа умеет подключаться к устройству не только по IP адресу, но и по MAC адресу.

Иногда после сброса устройства к заводским настройкам ей не присваивается стандартный IP адрес 192.168.88.1. В этом случае необходимо подключиться к устройству по MAC адресу с помощью программы Winbox и применить стандартную конфигурацию.

В статье будет рассмотрена настройка с помощью программы Winbox. Настройка через Web-браузер выполняется аналогичным образом.



Подключение Wi-Fi точки к компьютеру

Сначала подключите беспроводную точку к компьютеру через POE инжектор, как показано на рисунке. После настройки Wi-Fi точку можно будет отключить от компьютера и подключить к маршрутизатору или коммутатору.

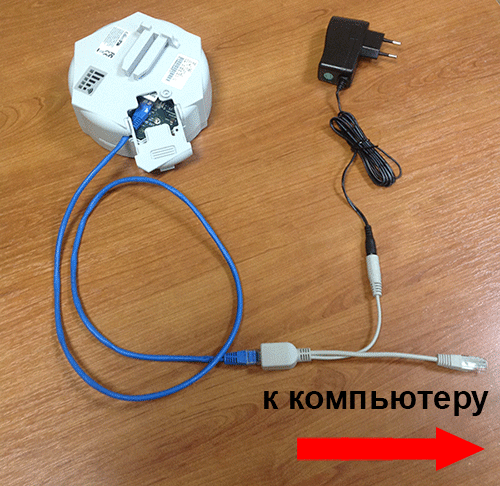

Подключение клиентской Wi-Fi точки MikroTik через POE инжектор



Настройка сетевой карты компьютера

Чтобы попасть в настройки Wi-Fi точки Mikrotik, необходимо настроить сетевую карту компьютера на IP адрес из одной подсети, например 192.168.88.21.

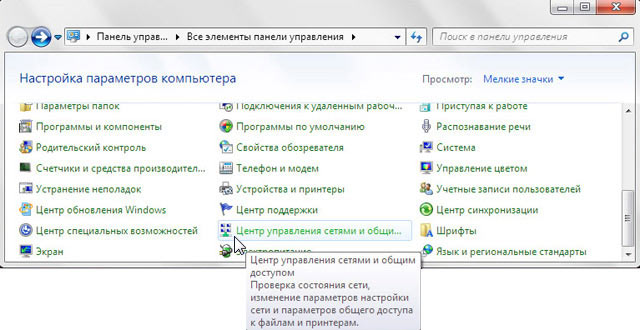

Откройте Пуск → Панель управления → Центр управления сетями и общим доступом.

Windows7 - Панель управления

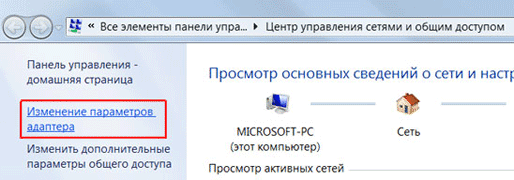

Далее идите в Изменение параметров адаптера.

Windows7 - Изменение параметров адаптера

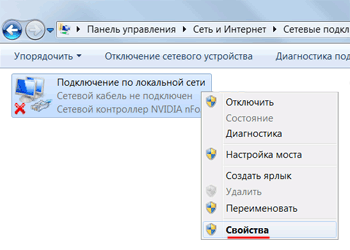

Щелкните правой кнопкой мыши на Подключение по локальной сети и выберите Свойства.

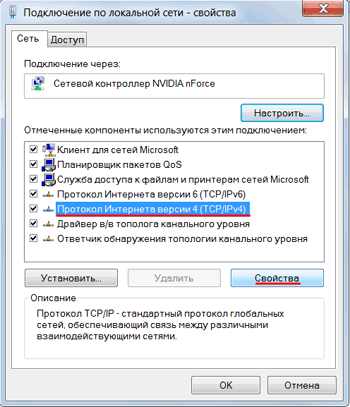

Windows7 - Подключение по локальной сети

Выберите Протокол Интернета версии 4 (TCP/IPv4) и нажмите кнопку Свойства.

Windows7 - Протокол Интернета версии 4 (TCP/IPv4)

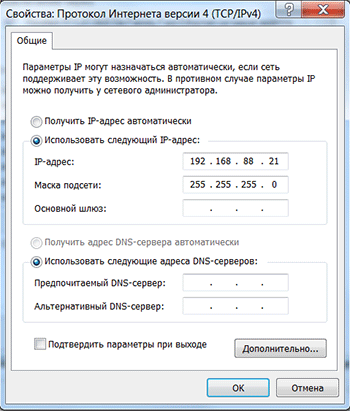

Выберите Использовать следующий IP-адрес, введите IP-адрес 192.168.88.21, Маску подсети 255.255.255.0 и нажмите кнопку OK.

Статические настройки сетевой карты компьютера



Вход в настройки

Если вы настраиваете Wi-Fi точку MikroTik через Web-браузер (Internet Explorer или другой), напишите в адресной строке 192.168.88.1 — это IP адрес по умолчанию для устройств MikroTik.

Внимание! В Web-браузере в настройках не должен быть указан proxy-сервер

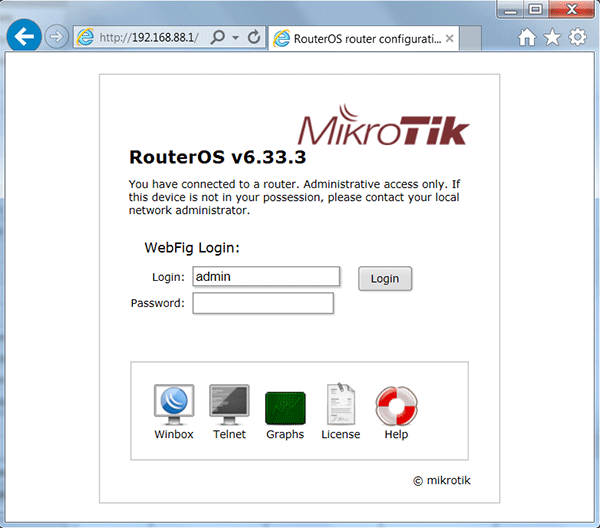

В открывшемся окне введите Login: admin без пароля и нажмите кнопку Login.

Вход в настройки Wi-Fi точки MikroTik через Web-интерфейс



Мы будем настраивать Wi-Fi точку MikroTik с помощью программы, поэтому скачиваем Winbox с сайта производителя и запускаем.

Перейдите на вкладку Neighbors и нажмите кнопку Refresh. В списке должна появится ваша точка.

Обратите внимание, что если нажать на MAC адрес, то мы будем подключаться к устройству по MAC адресу.

Если нажать на IP адрес, то будем подключаться к устройству по IP адресу.

Мы нажимаем на MAC адрес, после чего он появится в поле Connect To:, вводим логин admin без пароля, и нажимаем кнопку Connect.

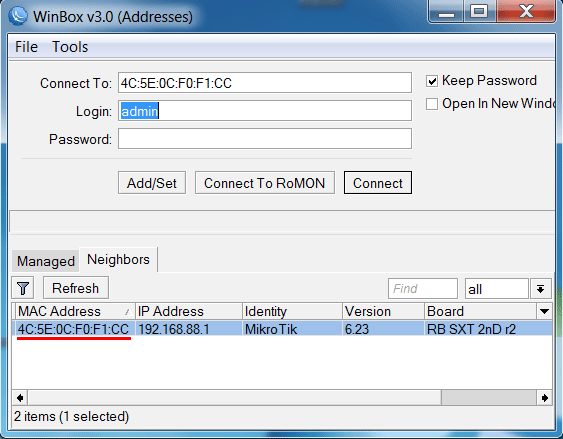

Подключение к Wi-Fi точке MikroTik через Winbox

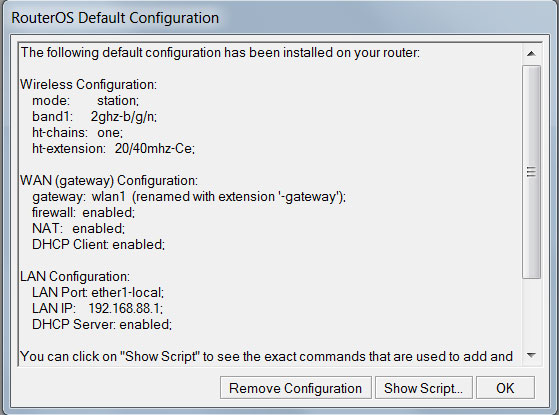

Если вы подключили и настраиваете устройство впервые, то появится окно, как на картинке ниже. Оно предлагает применить стандартные заводские настройки. Нажмите кнопку OK.

Применение стандартной конфигурации Wi-Fi точки MikroTik

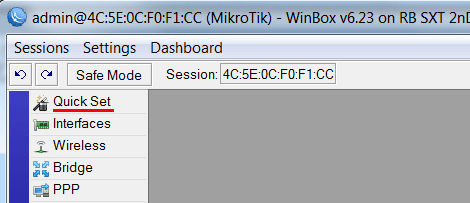

Откройте слева меню Quick Set.

Быстрая настройка Wi-Fi точки MikroTik через QuickSet

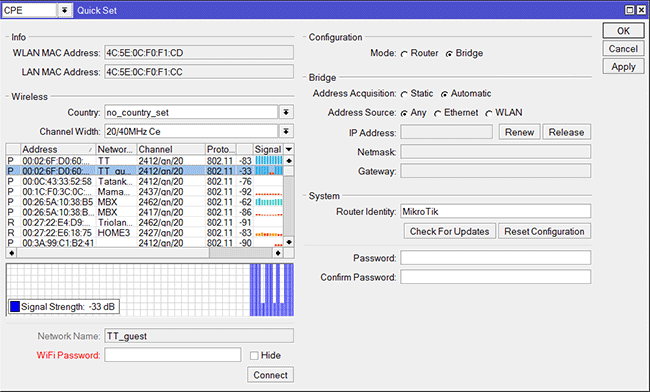

В появившемся окне будем выполнять настройку Wi-Fi точки MikroTik на прием интернета от другой беспроводной точки.

Окно QuickSet для удобной настройки Wi-Fi точки MikroTik в режиме клиента



Выбор режима работы

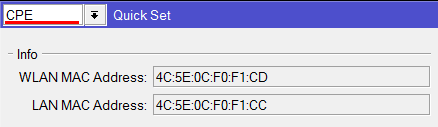

Сначала в левом верхнем углу выбираем режим CPE (клиент).

Настройка Wi-Fi точки MikroTik в режиме клиента



В разделе Configuration необходимо выбрать режим работы сети.

Выбор режима работы Wi-Fi точки MikroTik, работающей в режиме клиента



Режим Router — используют, когда подключаются к Wi-Fi точке или базовой станции провайдера и хотят скрыть клиентов, которые будут находится за точкой, в отдельную подсеть. Иначе каждому клиенту потребовалось бы заключать договор с провайдером на подключение к интернету. В этом режиме провайдер не видит абонентов, находящихся за клиентской Wi-Fi точкой. Беспроводная точка играет роль маршрутизатора (интернет шлюза) для клиентов.

Клиентская Wi-Fi точка позволяет подключить по кабелю только один компьютер. Но если к устройству подключить Wi-Fi роутер, то вы сможете раздавать интернет по Wi-Fi и по кабелю нескольким абонентам (компьютерам, смартфонам, телефонам).

Клиентская Wi-Fi точка MikroTik в режиме Router

Если вы используете Wi-Fi точку для подключения к соседскому Wi-Fi роутеру, рекомендуем использовать режим Router. Бывают ситуации, когда в режиме Bridge клиентская точка подключается к Wi-Fi роутеру и получает автоматические сетевые настройки, но компьютер не может получить настройки и выйти в интернет. В этом случае используйте режим Router.



Режим Bridge — используют, когда необходимо видеть все устройства, находящиеся за клиентской Wi-Fi точкой. При этом все абоненты находятся в одной сети и могут передавать данные друг другу.

Например, у вас есть главный офис и несколько удаленных складов, которые нужно объединить в общую компьютерную сеть. Для данной задачи больше подойдет режим Bridge. При использовании этого режима центральный роутер предприятия будет раздавать автоматические сетевые настройки всем компьютерам в сети, включая удаленные склады.

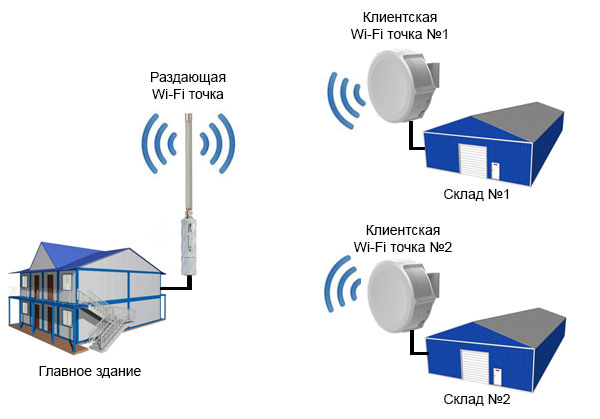

Клиентская Wi-Fi точка MikroTik в режиме Bridge



Настройка работы в режиме Router

В разделе Configuration выберите режим работы Router.

Если ваш провайдер выдает сетевые настройки автоматически по DHCP, то в разделе Wireless Network сделайте следующие настройки:

  • Address Acquisition - выберите Automatic.

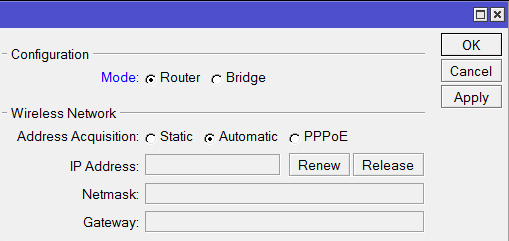

Автоматические настройки клиентской Wi-Fi точки MikroTik в режиме роутера



Если провайдер использует статические сетевые настройки, в разделе Wireless Network сделайте следующие настройки:

  • Address Acquisition - выберите Static;
  • IP Address - введите IP адрес, который вам выдал провайдер. Обычно статические настройки указаны в договоре с провайдером;
  • Netmask - укажите маску;
  • Gateway - введите адрес шлюза;
  • DNS Servers - укажите адреса DNS серверов.

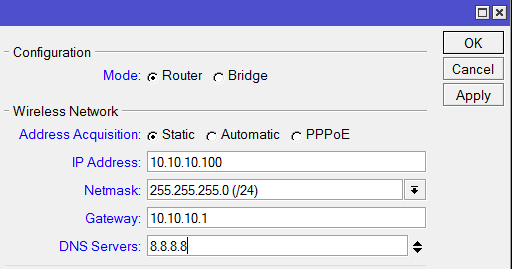

Статические настройки клиентской Wi-Fi точки MikroTik в режиме роутера



Если провайдер использует соединение по PPPoE, в разделе Wireless Network сделайте следующие настройки:

  • Address Acquisition - выберите PPPoE;
  • PPPoE User - введите имя пользователя;
  • PPPoE Password - введите пароль;
  • PPPoE Service Name - введите имя сервиса.

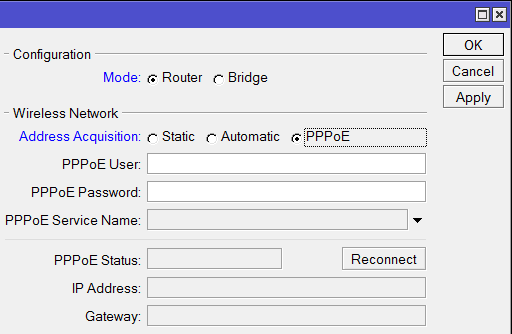

Настройка PPPoE клиентской Wi-Fi точки MikroTik в режиме роутера

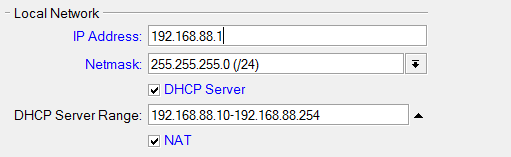

Теперь выполним настройку локальной сети в разделе Local Network:

  • IP Address - указываем IP адрес клиентской Wi-Fi точки. Оставим стандартный 192.168.88.1;
  • Netmask - выберем стандартную маску для нашей подсети 255.255.255.0;
  • DHCP Server - поставьте галочку, чтобы включить DHCP сервер. Он позволит автоматически раздавать сетевые настройки клиентам, находящимся за устройством;
  • DHCP Server Range - диапазон IP адресов, которые будут выдаваться подключающимся клиентам. Вводим диапазон 192.168.88.10-192.168.88.254;
  • NAT - ставим галочку, чтобы разрешить клиентам выход в интернет.

Настройка локальной сети клиентской Wi-Fi точки MikroTik



Настройка работы в режиме Bridge

Выберите в разделе Configuration режим работы Bridge.

Если вы хотите, чтобы клиентская Wi-Fi точка получала сетевые настройки от провайдера автоматически по DHCP, то в разделе Bridge выполните следующие настройки:

  • Address Acquisition - выберите Automatic.

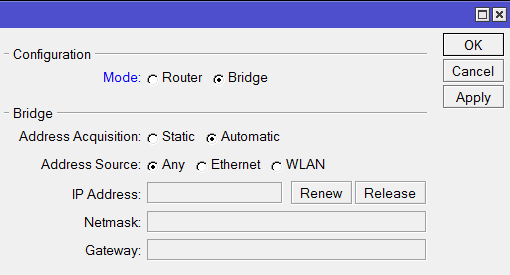

Автоматические настройки клиентской Wi-Fi точки MikroTik в режиме бриджа

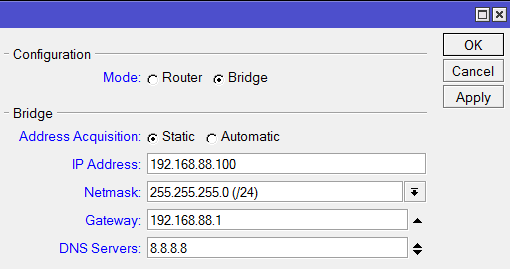

Если вы используете статические сетевые настройки, в разделе Bridge выполните следующие настройки:

  • Address Acquisition - выберите Static;
  • IP Address - введите IP адрес клиентской Wi-Fi точки;
  • Netmask - выберите маску 255.255.255.0;
  • Gateway - введите IP адрес шлюза (IP адрес маршрутизатора);
  • DNS Servers - укажите адреса DNS серверов. Можно указать адрес роутера или адрес DNS сервера Google 8.8.8.8.

Статические настройки клиентской Wi-Fi точки MikroTik в режиме бриджа



Настройка Wi-Fi подключения

Теперь выполним Wi-Fi подключение к базовой станции провайдера.

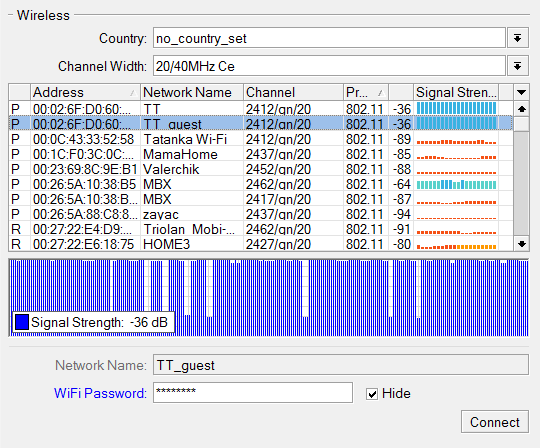

В разделе Wireless выполните следующие настройки:

  • В столбце Network Name - выберите название Wi-Fi точки, к которой нужно подключиться;
  • В поле WiFi Password - введите пароль для подключения к Wi-Fi точке, если он используется;
  • Нажмите кнопки Apply и Connect.

Настройка подключения клиентской Wi-Fi точки MikroTik к базовой станции провайдера

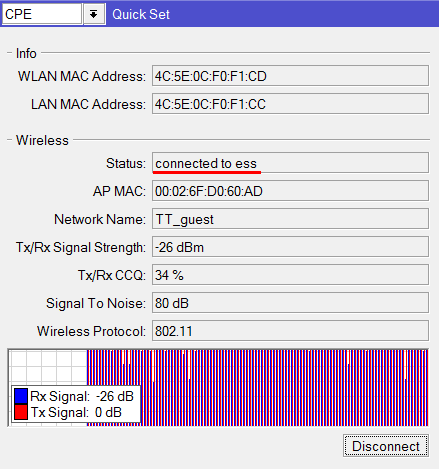

После произведенных настроек должен появиться Status: connected to ess и параметры подключения.

Статус подключения Wi-Fi точки MikroTik в режиме клиента



Если вы настраивали клиентскую точку на работу в подсети отличной от 192.168.88.xxx, то не забудьте в настройках сетевой карты компьютера изменить сетевые настройки на необходимую подсеть. Иначе у вас не будет доступа к интернету.



Решение проблем с подключением

В последних прошивках в меню Quick Set глючит режим клиента CPE. Проблема в том, что QuickSet не правильно сохраняет пароль для подключения к Wi-Fi точке. В этом случае вы увидите, что устройство постоянно находится в поиске сети со Status: searching for network, как показано на рисунке.

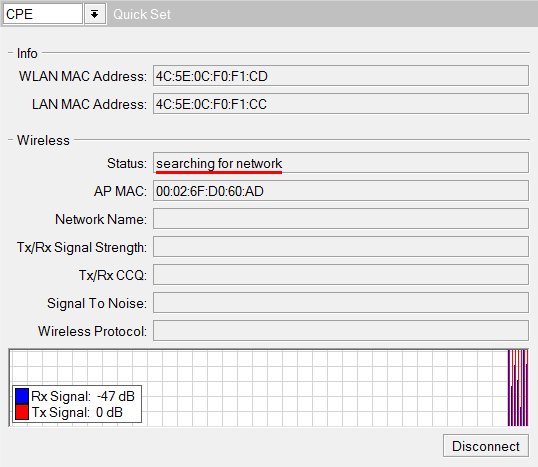

Wi-Fi точка MikroTik не может подключиться в режиме клиента

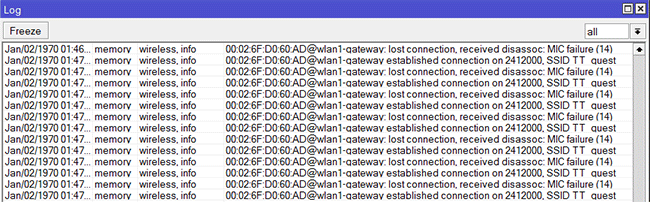

В логах будут сообщения об ошибке MIC failure (14), как на картинке ниже.

Ошибка MIC failure (14) при подключении Wi-Fi точки MikroTik в режиме клиента



Чтобы это исправить сделайте следующее:

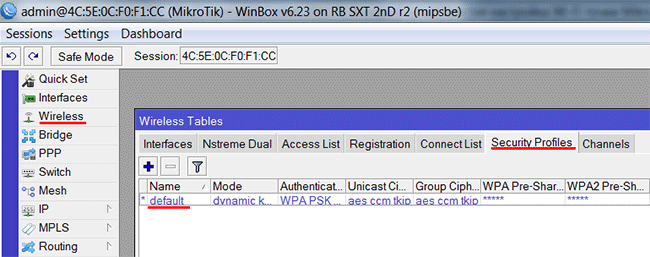

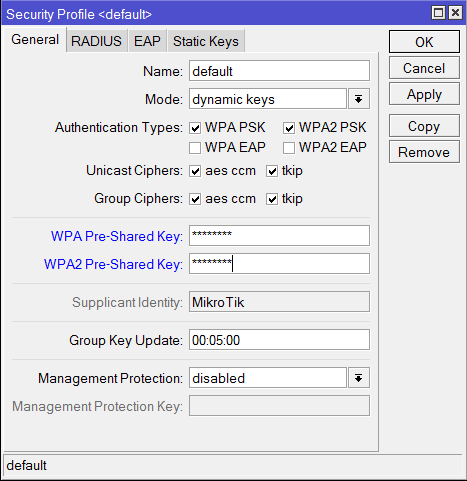

  • Откройте меню Wireless, перейдите на вкладку Security Profiles и кликните двойным щелчком мыши по профилю с именем default.

Профиль безопасности по умолчанию клиентской Wi-Fi точки MikroTik



  • В открывшемся окне в полях WPA Pre-Shared Key и WPA2 Pre-Shared Key повторно введите пароль для подключения к Wi-Fi точке, и нажмите кнопку OK.

Настройка профиля безопасности по умолчанию клиентской Wi-Fi точки MikroTik



После этого устройство должно подключиться к базовой станции в режиме клиента. Чтобы проверить это, откройте меню Quick Set. У вас должен появиться Status: connected to ess и параметры подключения.

Статус подключения Wi-Fi точки MikroTik в режиме клиента



Смена стандартного пароля администратора

Чтобы никто, кроме администратора, не смог зайти в настройки Wi-Fi точки, нужно поставить пароль. По умолчанию пароля нет.

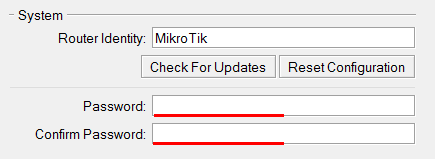

Для этого в разделе System в поле Password введите новый пароль и подтвердите его в поле Confirm Password.

Смена стандартного пароля в Wi-Fi точке MikroTik



В конце нажимаем кнопку OK, чтобы сохранить все настройки.

Теперь к клиентской Wi-Fi точке MikroTik можно подключить по кабелю Wi-Fi роутер или коммутатор, чтобы раздать интернет нескольким абонентам.



Сброс настроек

Если вы что-то перемудрили с настройками и не можете зайти в устройство, выполните его сброс к заводским настройкам.

  1. Отключите питание;
  2. Зажмите и держите кнопку Reset;
  3. Подайте питание;
  4. Дождитесь пока начнет мигать светодиод;
  5. Отпустите кнопку Reset;
  6. После перезагрузки подключитесь к устройству с помощью программы Winbox по MAC адресу, т.к. у устройства может быть IP адрес 0.0.0.0. В этом случае вы не сможете попасть в настройки через Web-интерфейс по стандартному IP адресу 192.168.88.1.
  7. В Winbox в появившемся окне нажмите кнопку OK, чтобы применить настройки по умолчанию. В некоторых прошивках данное окно может не появится, а сразу применится стандартная конфигурация.

Применение стандартной конфигурации Wi-Fi точки MikroTik



После этого устройству присвоится стандартный IP адрес 192.168.88.1, и появится доступ к настройкам через Web-интерфейс.
