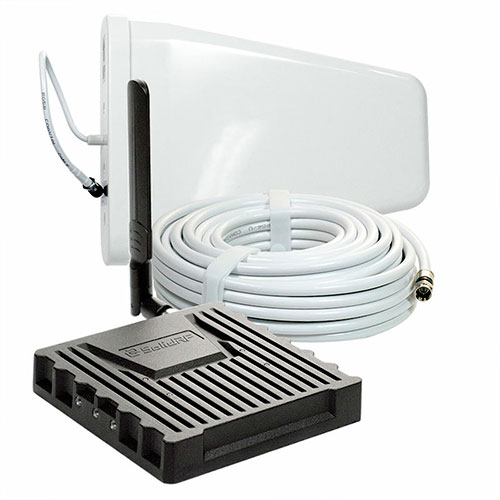

Підсилювач GSM / 3G / 4G сигналу DACHI E2

DACHI E2 — це універсальний GSM/3G/4G підсилювач, який призначений для підсилення всередині приміщення голосового зв'язку та мобільного інтернету операторів Київстар, Vodafone та Lifecell. Забезпечує покриття до 1000 м2 залежно від товщини стін і наявності металу.

GSM ретранслятор застосовують, коли на вулиці хороший рівень приймання сигналу, а всередині будівлі зв'язок працює погано (наприклад, у підвальних приміщеннях або в приміщеннях із товстими зовнішніми стінами).

Якщо на вулиці відсутній GSM/3G/4G сигнал, або ваш будинок розташований у низині та немає прямої видимості на вежу мобільного оператора, то цей пристрій не зможе поліпшити зв'язок!

GSM підсилювач DACHI E2 підтримує 3 частотні діапазони, тому підійде для будь-якого міста або села в Україні:

GSM репітер DACHI E2 не підсилює CDMA сигнал операторів Інтертелеком, PEOPLEnet, оскільки не підтримує частоти цієї технології.

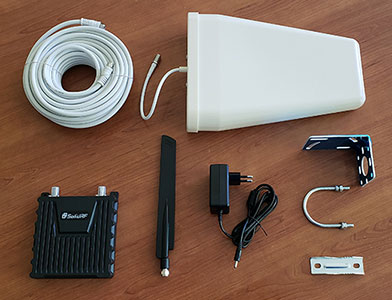

До комплекту постачання входять:

Зовнішня антена	Коаксіальний кабель 20 метрів	Внутрішній підсилювач з антеною	Блок живлення 5В 3А з кабелем 1,5 метра

Зовнішня антена встановлюється на будівлі і направляється на вежу мобільного оператора. До зовнішньої антени коаксіальним кабелем під'єднується внутрішній підсилювач. Підсилювач встановлюється на стіл або на стіну і під'єднується до блоку живлення. Зовнішня антена приймає сигнал від операторів Київстар, Vodafone, Lifecell і передає його по кабелю на внутрішній підсилювач. Таким чином всередині приміщення підсилюється GSM, 3G і 4G сигнал усіх операторів.

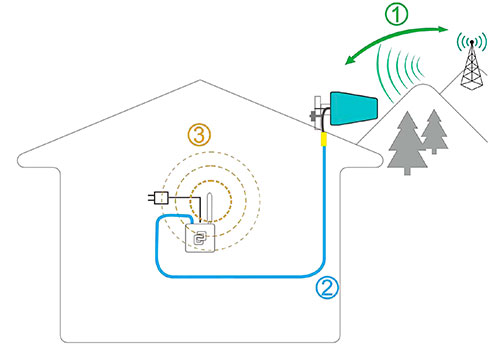

Схема підключення GSM/3G/4G підсилювача.

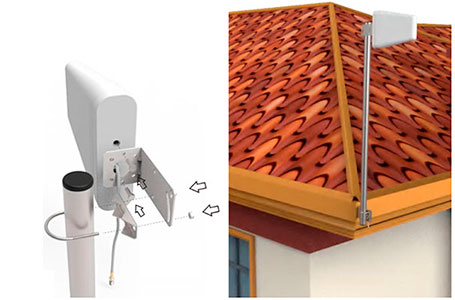

Зовнішня антена має кріплення зі скобою для встановлення на трубу діаметром до 52 мм. Кріплення дає змогу регулювати кут нахилу антени.

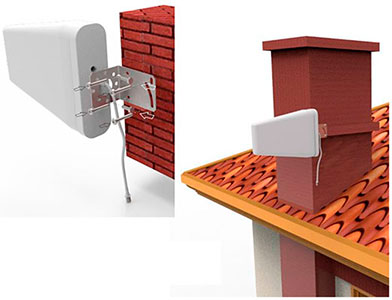

Також антену можна закріпити анкерами на розі фасаду будівлі.

Порядок встановлення репітера:

1. Встановіть на вулиці зовнішню антену. Розмістіть антену в такому місці, де ви можете отримати якісний сигнал від базової станції мобільного оператора.
2. Підключіть до зовнішньої антени коаксіальний кабель з комплекту поставки.
   Увага! Не прокладайте коаксіальний кабель поруч із коаксіальним кабелем від телевізора, щоб не було перебоїв зі зв'язком. Не змотуйте кабель кільцями ближче 2 метрів від зовнішньої антени або внутрішнього підсилювача.

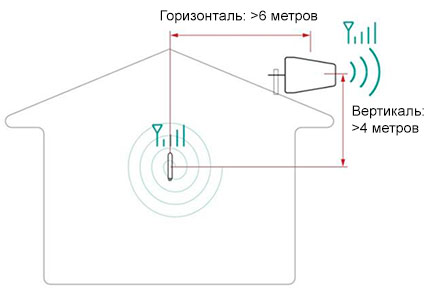

3. Встановіть у приміщенні GSM підсилювач так, щоб відстань між зовнішньою антеною та підсилювачем була понад 10 метрів або за 1 стіною. Якщо такої можливості немає, то встановіть зовнішню антену від підсилювача на відстані щонайменше 6 метрів за горизонталлю та щонайменше 4 метри за висотою.
   Увага! Внутрішній GSM підсилювач сигналу не призначений для експлуатації на вулиці під дощем.

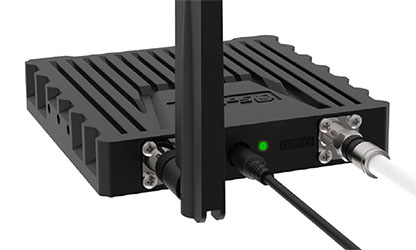

4. Підключіть коаксіальний кабель до GSM підсилювача в роз'єм, підписаний OUTSIDE.
5. Підключіть внутрішню антену до GSM підсилювача в роз'єм, підписаний INSIDE.


6. Підключіть до підсилювача блок живлення.
   Увага! Не подавайте живлення на підсилювач без підключення антен.
7. Перезавантажте телефон і перевірте, як змінився рівень сигналу. Якщо мобільний сигнал не посилився, відрегулюйте положення зовнішньої антени.
8. Зробіть дзвінок, щоб перевірити якість переданого звуку. Якщо звук передається погано, змініть положення внутрішнього підсилювача сигналу.

Рекомендуємо купити DACHI E2 для підсилення мобільного GSM сигналу і 3G/4G інтернету операторів Київстар, Водафон і Лайф у будь-якій точці України.

Комплектація Зовнішня антена з кріпленням Підсилювач Внутрішня антена Коаксіальний кабель 20 метрів із роз'ємами F-типу Блок живлення 5В 3А з кабелем довжиною 1,5 метра

Характеристики

Додаткові матеріали

• Посібник користувача
