Трехгранная мачта М440FL - 12м

Артикул 969
Гарантії:
Доставка і оплата:
  • Доставка Новою Поштою
  • Оплата при отриманні або передоплата на рахунок
  • Оплата з ПДВ / без ПДВ
  • Детальніше »

Трехгранная мачта М440FL высотой 12 метров предназначена для установки антенн номинальным весом до 150 кг и объемом до 1.5 м2. Максимальная нагрузка - 350 кгОна изготовлена из прочного и одновременно легкого алюминиевого сплава.

Серия мачт М440FL специально разработана для установки Wi-Fi антенн, WiMAX, антенн мобильной и радио-релейной связи. Мачты можно ставить на земле или на крышах зданий.

Мачта состоит из 3-х секций (ферм) длиной 4 метра каждая. Фермы крепят друг к другу фланцевым соединением с помощью болтов. Ферма сделана из долговечного алюминиевого сплава и весит 11 кг.

Порядок установки мачты:

  1. Сделать заготовку под подпятник.
  2. Закрепить подпятник.
  3. Сделать кронштейны в земле или на крыше для крепления троса (оттяжек).
  4. Собрать мачту на земле.
  5. Установить мачту в подготовленный подпятник и поднять вертикально.
  6. Растянуть тросы (оттяжки) и закрепить в кронштейнах.

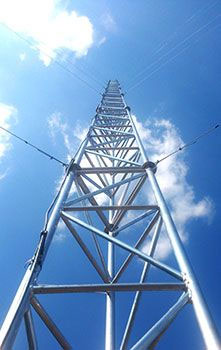

Примеры установленной трехгранной мачты М440

Примеры установленной трехгранной мачты.


Если купить алюминиевую трехгранную мачту М440FL - 12 м, то в комплекте поставки вы найдете все необходимое для ее монтажа. Останется только сделать заготовку под подпятник, и сделать кронштейны (в комплектацию не входят) на земле или крыше для крепления оттяжек.

Трехгранная мачта имеет сертификат соответствия УкрСЕПРО. Сертификат выдается с мокрой печатью по требованию покупателя.

Комплектация

Количество секций (ферм)
3 шт.
Коуш 5 мм
12 шт.
Зажим троса М5
36 шт.
Талреп М12
6 шт.
Карабин U-образный М8
6 шт.
Подпятник
1 шт.
Болт М12×140
2 шт.
Болт М8 8×40
18 шт.
Гайка М12
4 шт.
Гайка М8
18 шт.
Контрогайка М8
18 шт.
Шайба М12
4 шт.
Шайба М8
36 шт.
Тросс 4 мм
80 м

Характеристики

Размер фермы4000 × 440 мм
Диаметр труб35 / 2 мм (несущая)
20 / 2 мм (диагонали и горизонтали)
Материал трубАлюминиевый сплав EN AW-6005A T6 (Европа)
Метод сварки элементаTIG (аргонно-дуговая сварка)
Соединение фермФланец
Количество секций оттяжек2
Ветровые зоныI-III зоны
Температура эксплуатации-50°C до +50°
Вес одной фермы11 кг
