Высота | Цена | |
---|---|---|
8 м | 25 410 грн. | |
12 м | 33 990 грн. | |
16 м | 42 900 грн. | |
20 м | 51 810 грн. | |
24 м | 61 380 грн. | |
28 м | 71 280 грн. | |
32 м | 82 418 грн. | |
36 м | 93 308 грн. |
Трехгранная мачта М440FL высотой 24 метра предназначена для установки антенн номинальным весом до 150 кг и объемом до 1.5 м2. Максимальная нагрузка - 350 кг. Она изготовлена из прочного и одновременно легкого алюминиевого сплава.
Серия мачт М440FL специально разработана для установки Wi-Fi антенн, WiMAX, антенн мобильной и радио-релейной связи. Мачты можно ставить на земле или на крышах зданий.
Мачта состоит из 6 секций (ферм) длиной 4 метра каждая. Фермы крепят друг к другу фланцевым соединением с помощью болтов. Ферма сделана из долговечного алюминиевого сплава и весит 11 кг.
Порядок установки мачты:

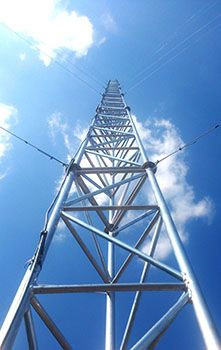

Примеры установленной трехгранной мачты.
Если купить алюминиевую трехгранную мачту М440FL - 24 м, то в комплекте поставки вы найдете все необходимое для ее монтажа. Останется только сделать заготовку под подпятник, и сделать кронштейны (в комплектацию не входят) на земле или крыше для крепления оттяжек.
Количество секций (ферм) | 6 шт. |
Коуш 5 мм | 30 шт. |
Зажим троса М5 | 90 шт. |
Талреп М12 | 15 шт. |
Карабин U-образный М8 | 15 шт. |
Подпятник | 1 шт. |
Болт М12×140 | 2 шт. |
Болт М8 8×40 | 45 шт. |
Гайка М12 | 4 шт. |
Гайка М8 | 45 шт. |
Контрогайка М8 | 45 шт. |
Шайба М12 | 4 шт. |
Шайба М8 | 90 шт. |
Тросс 4 мм | 350 м |
Размер фермы | 4000 × 440 мм |
Диаметр труб | 35 / 2 мм (несущая) 20 / 2 мм (диагонали и горизонтали) |
Материал труб | Алюминиевый сплав EN AW-6005A T6 (Европа) |
Метод сварки элемента | TIG (аргонно-дуговая сварка) |
Соединение ферм | Фланец |
Количество секций оттяжек | 5 |
Ветровые зоны | I-III зоны |
Температура эксплуатации | -50°C до +50° |
Вес одной фермы | 11 кг |
